HDMI: лучшая альтернатива
Микро, мини и полноразмерный разъем HDMI. Возможности всех этих разъемов одинаковы.
HDMI можно найти почти повсюду. Он удобен и недорог, но весь состоит из компромиссов. Устаревшая версия 1.4 имела ограниченный 8-битовый диапазон представления цвета, и пропускную способность, доходящую до 10 Гбит в секунду. Вместе с другими ограничениями этого было недостаточно для поддержания разрешения 4К на не очень удачной для глаз частоте 34 Гц, а при разрешении 1080p достигалась лишь частота 60 Гц.
К счастью, несколько лет назад появились стандарты HDMI 2.0 и 2.0a, которые, в основном, соответствовали возможностям DisplayPort, хотя и имели меньшую полосу пропускания (18 Гбит/сек), что ограничивало разрешение 4К частотой кадров в 60 Гц. Хотя большинство сегодняшних видеокарт поддерживают HDMI 2.0, мониторов, поддерживающих этот стандарт, намного меньше, и даже высококачественные компьютерные дисплеи, такие как Asus RoG Swift PG348Q предлагают только вход для HDMI 1.4.
HDMI версии 2.0 или выше, в основном, можно найти в мощных телевизорах, таких как LG OLED C7, поскольку он требует поддержки HDR. Это делает стандарт HDMI 2.0 идеальным выбором соединения для тех, кто намерен играть с использованием высокой частоты кадров или расширения 4K на ПК, установленных в гостиных, и, используя больше экраны, так как этот стандарт поддерживает разрешение 4К при частоте 60 Гц, а разрешение 1080p — при частоте 144 Гц.
Недавно была завершена разработка HDMI 2.1. Этот стандарт снимет ограничения HDMI, предлагая разрешение 10К на частоте 120 Гц, покадровый режим HDR и игровой режим с динамическим изменением частоты кадров. Но до того как эти мечты воплотятся в реальность, используйте лучшие варианты сегодняшнего рынка. Теперь вы знаете чем отличается hdmi от displayport хотя разница эта не очень большая, но при высоких разрешениях она будет иметь значение.
Существует большое количество различных кабелей HDMI, но вам нужен высокоскоростной кабель HDMI. Он определено будет работать с дисплеями, имеющими разрешение 4К, и поддержит полную полосу пропускания HDMI 2.0.
Стандарт HDMI 2.1 может появиться в мощных устройствах в 2019 году. Для него потребуется новый кабель, хотя разъем остается неизменным. Ширина полосы пропускания поднимется с 18, до 40 Гбит/сек, но это будет играть роль только для игр на мониторах 4К/120 Гц, и подобных им.

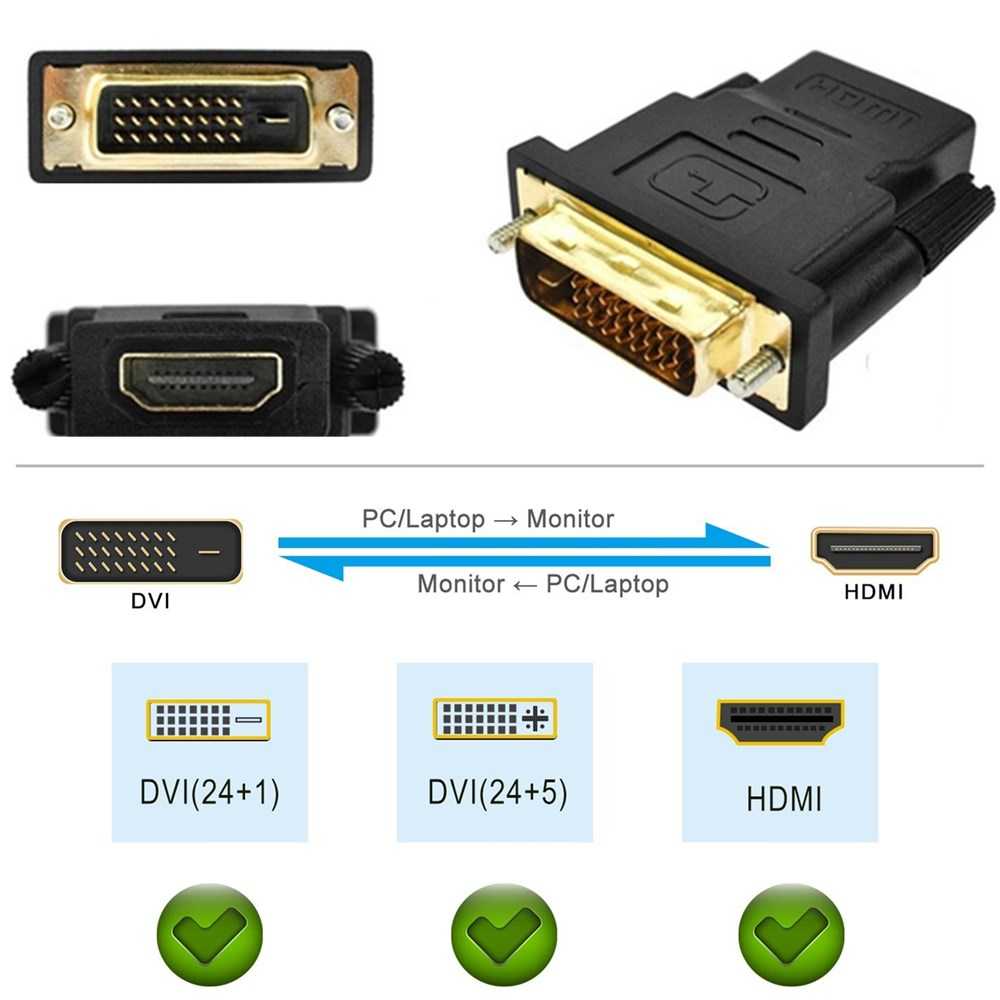

Двухканальный кабель DVI имеет полный набор контактов, как показано на фото
Разъемы DVI все еще можно найти на большинстве видеокарт для настольных компьютеров, и их ценность еще сохраняется, но они постепенно переходят в статус устаревших. Хотя они крупные, неуклюжие, требуют для фиксации поворачивать винты с головками под отвертки, и, как правило, не передают аудио-сигналы, они все же поддерживают прекрасную частоту 144 Гц с разрешением 1080p, в то время как обычные разъемы HDMI 1.4 — нет.
Это делает данный стандарт лучшим практическим выбором для многих старых игровых станций. Этот стандарт также поддерживает разрешение в пикселях до 2560 х 1600 при 60 Гц, что позволяет использовать мониторы с разрешением 1440p, которое остается разрешением для приемлемой производительности.
Эволюционировавшие в качестве переходного разъема от ужасных VGA 1990-х годов, разъемы DVI доступны во множестве вариантов, как в напоминающем о прошлом аналоговом варианте, так и в одноканальных и двухканальных разновидностях. Большинство кабелей DVI, которые вы покупаете сегодня, будут относиться к двухканальной версии с широкой полосой пропускания. Но если вам нужно быстро заменить старый кабель, убедитесь, что в разъеме кабеля полный набор контактов, иначе вы будете ограничены разрешением 1920 на 1200 пикселей и частотой кадров, соответствующей одноканальному DVI.
После 20-летнего применения, время жизни стандарта DVI подходит к концу, поэтому его следует рассматривать, как временное решение, позволяющее добиться наилучших результатов от вашего оборудования. Ведь, скорее всего, в ближайшее время вы начнете использовать что-то более новое.
История появления интерфейсов
HDMI был первым основным стандартом электрических соединений, который смог объединить цифровое видео высокой чёткости и цифровой звук в едином разъёме. Его разработали 6 всемирно известных гигантов бытовой электроники: Hitachi, Panasonic, Philips, Silicon Image, Sony и Toshiba. Сегодня спецификацию HDMI администрирует компания «HDMI Licensing».
До этого цифровые и аналоговые аудио/видеосигналы передавались по отдельным кабелям (за исключением SCART, который не слишком был распространён). Это делало заднюю панель устройств неэстетичной и недружелюбной по отношению к пользователю, так как разбираться в большом количестве входов, выходов и правильно проводить все соединения было проблематично для рядового пользователя.
Сегодня HDMI является основным стандартом и используется в большинстве аудио и видеооборудовании, поэтому всё, что нужно для удобного соединения всех устройств с телевизором – это аппарат с несколькими портами HDMI.
Современный формат HDTV имеет корни в исследованиях, которые были начаты в Японской радиовещательной корпорации в далёком 1970 году. Тогда было сформировано исследовательское сообщество инженеров кино и телевидения, которые 10 лет спустя сформулировали свои рекомендации в определении широкого формата экрана и структур сканирования, основанной на 1 100 линий. Первая демонстрация в HDTV в США прошла в 1981 году и вызвала большой интерес инженеров.
Чтобы было проще провести сравнение между телевидением стандартной чёткости – SDTV – и телевидением высокой чёткости – HDTV, проведите анализ цифровых камер. Несколько лет назад, когда видеокамеры впервые появились на потребительском рынке, популярная модель такого оборудования оснащалась 1,6-мегапиксельным сенсором изображения и тогда это считалось высоким качеством. Сегодня же никого не удивить камерами с разрешением 5, 6 или даже 8 мегапикселей, которые способны зафиксировать гораздо лучшее качество изображения.
Аналогичным образом, стандарт HDTV обеспечивает значительно большее разрешение, чем SDTV. HD-телевидение имеет более широкий (16: 9) формат изображения, который больше напоминает периферийное зрение человека, чем 4:3, используемый в прошлом обычными телевизорами.
Кроме того, HDTV основан на системе, состоящей из 3 компонентов сигнала первичного изображения, а не одного составного сигнала, что устраняет необходимость в процессах кодирования и декодирования сигналов, которые могут ухудшить качество изображения. Но самое значимое преимущество перед старой аналоговой системой SDTV – это то, что HDTV изначально создаётся в цифре. Поэтому новое цифровое ТВ высокой чёткости может обеспечить высочайшее качество изображения.
DisplayPort – это стандарт видеоинтерфейса, администрируемый VESA – ассоциацией стандартов видеоэлектроники. Это AV-интерфейс нового поколения, разработанный для всего сегмента графических процессоров и дисплеев, он и сегодня продолжает развиваться. Текущая версия стандарта DisplayPort 1.4a.
DisplayPort обеспечивает высокую производительность, надёжность и универсальность дисплея, высочайшую степень системной интеграции и большую совместимость между различными типами устройств. Разработанный почти 200 ведущими компаниями-участниками VESA, двухрежимный стандарт DisplayPort определяет требования для DP-исходных устройств и DP-кабельных адаптеров.
Изначально DisplayPort разрабатывался как интерфейс дисплея персонального компьютера следующего поколения, но теперь он доступен для широкого спектра планшетов, ноутбуков, ПК и даже для цифровых телевизоров, в том числе с технологией передачи изображения в высоком разрешении 4K. Новый формат был разработан для смены VGA , DVI и FPD-Link .
Компактные разъемы для больших объемов информации
Мы имеем возможность сравнить физические размеры и конструкцию разъемов HDMI и DisplayPort, которые стали существенно меньше своих предшественников. Более того, в обоих случаях разработчики позаботились о создании компактных слотов для портативных устройств. Но обо всем по порядку:
Базовый разъем HDMI представляет собой прямоугольник, с двумя скосами (на длинной стороне). Этот признак присутствует и в двух остальных его вариациях Mini и Micro. Внутри имеется 19 контактов.
Основной слот DisplayPort визуально отличается одним скошенным углом на окаймляющем прямоугольнике и П-образной внутренней планкой с 20-ю контактами. В версии Mini подобные признаки отсутствуют и ее можно отличить по специальному обозначению или имея достаточный опыт.
Итак, делаем первые выводы о том,что лучше DisplayPort или HDMI
Стандарты
eDP (встроенный DisplayPort)
Технология EDP (от английского : встроенный DisplayPort ), стандарт версии 1.0 которой был принят в декабре 2008 года, представляет собой версию для мобильных и бортовых терминалов для внутренних соединений для подключения графических процессоров к интегрированным экранам, поддерживающим изменения скорости обновления. Версия 1.1 была утверждена в октябре 2009 года, версия 1.1a — в ноябре того же года, а версия 1.2 была завершена в мае 2010 года. Версия 1.3, выпущенная в феврале 2011 года, позволяет графическому процессору переключаться в режим низкого энергопотребления между обновлениями изображения, добавляя буфер памяти внутри экрана.
iDP (внутренний DisplayPort)
Internal DisplayPort (iDP) 1.0 был утвержден в апреле 2010 года. Стандарт iDP направлен на замену FPD-Link в качестве интерфейса внутренней связи для панели дисплея (Flat Panel Display) с ее управляющей электроникой ( например, PDU ). IDP имеет уникальный физический интерфейс и протоколы, которые напрямую не совместимы с DisplayPort и неприменимы к внешним соединениям, но они обеспечивают очень высокое разрешение и частоту обновления, обеспечивая простоту и масштабируемость. IDP может упростить и снизить требования к кабельной разводке по сравнению с FPD-Link . IDP не имеет канала AUX, защиты контента или нескольких потоков; однако он предназначен для создания последовательного или чересстрочного 3D-видео.
wDP (беспроводной порт DisplayPort)
Wireless DisplayPort (wDP) обеспечивает полосу пропускания DisplayPort 1.2 и набор функций для беспроводных приложений, работающих в радиодиапазоне 60 ГГц ; об этом было объявлено в ноябре 2010 года WiGig Alliance и VESA в рамках сотрудничества.
MyDP (Мобильный DisplayPort)
MyDP, также известный как Mobility DisplayPort, является отраслевым стандартом для мобильного аудио / видео интерфейса, обеспечивающим подключение мобильных устройств к внешним дисплеям и телевизорам высокой четкости. Это альтернатива High Definition Mobile Link (MHL). Реализация этого стандарта компанией Analogix известна как SlimPort. Он реализует передачу видео через разъем micro-USB (до 4K-UltraHD и 8 аудиоканалов) на внешний преобразователь или устройство отображения. Продукты SlimPort поддерживают беспрепятственное подключение к дисплеям DisplayPort, HDMI и VGA. Стандарт MyDP был выпущен в июне 2012 года, и первым продуктом, использующим SlimPort, стал смартфон Google Nexus 4.
ДокПорт
DockPort, ранее известный как Lightning Bolt, является расширением DisplayPort и включает данные USB 3.0, а также источник питания для зарядки портативных устройств от подключенных внешних дисплеев. Первоначально разработанный AMD и Texas Instruments, он был объявлен как спецификация VESA в 2014 году.
USB-C
22 сентября 2014 года VESA выпустила альтернативный режим DisplayPort в стандарте разъема USB Type-C, спецификацию о том, как отправлять сигналы DisplayPort через новый доступный разъем USB-C. Одна, две или все четыре дифференциальные пары, используемые USB для шины SuperSpeed, могут быть динамически настроены для использования на каналах DisplayPort. В первых двух случаях разъем все еще может передавать полный сигнал SuperSpeed; в последнем случае доступен по крайней мере один сигнал, отличный от SuperSpeed. Канал DisplayPort AUX также поддерживается обоими сигналами боковой полосы в одном и том же соединении; Кроме того, одновременно возможно питание от USB в соответствии с новой расширенной спецификацией USB-PD 2.0. Это делает разъем Type-C строгим надмножеством предполагаемых вариантов использования MyDP, DockPort, Mini и Micro DisplayPort.
Распространение
По этому критерию, скажем сразу, выигрывает HDMI. Такие разъемы есть в любом современном телевизоре, ноутбуке, тем более персональном компьютере и других устройствах.
Возможно, это связано с более низкой стоимостью использования (напомним, что за каждую единицу продукции придется отдавать по 20 центов владельцам стандарта). Возможно, производители думают, что пользователи не смогут принять что-то новое.
В любом случае, HDMI распространен намного больше, чем DisplayPort.
Последний можно увидеть только в «продвинутых» моделях персональных компьютеров и других видов техники.
В обычных потребительских ноутбуках и телевизорах их не найдешь.
К слову: Многие пытаются довольно хитро выходить из этой ситуации и даже пишут об этом на форумах – они покупают переходник с HDMI на DisplayPort и потом пытаются давать один сигнал с компьютера на несколько мониторов. Это приводит к тому, что одна картинка отображается на нескольких экранах, и то далеко не всегда. Но полноценного эффекта DisplayPort, когда разные картинки передаются на разные экраны таким образом не достичь.
Рис. №4. Переходник с HDMI на DisplayPort
Пока что счет 2:2.
Особенности интерфейса HDMI
Интерфейс HDMI представляет собой решение для передачи цифровых видео- и аудиоданных по стандартам телевидения высокого качества. Это часто используемый интерфейс для подключения дисплеев к ПК, ноутбукам, консолям, TV-боксам и плеерам. Подключая устройство к данному порту одним кабелем, осуществляется передача картинки, многоканального звука, сигналов по изменению громкости и прочие команды.
Появился такой интерфейс в 2002 году. Это была версия 1.0. В 2017 году была представлена версия 2.1, которая будет использоваться еще лет 15, так как она поддерживает разрешение вплоть до 10К, а устройств с такими возможностями единицы и они стоят очень дорого. Большинство топовых моделей TV имеют экраны FullHD-4k с интерфейсом HDMI не выше версии 1.4b. А поэтому решение с версией 2.1 продержатся на рынке еще очень и очень долго.
Особенности интерфейса DisplayPort
Интерфейс DisplayPort или DP появился на рынке 4 года поздней, чем HDMI и предназначен для передачи видео и многоканального звука. Ни какой защиты от копирования данный интерфейс не оказывает, в отличие от HDMI. Встречается такой порт только на мониторах для ПК и на видеокартах. На телевизорах и представках он встречается реже.
В отличие от HDMI самая совершенная версия данного стандарта – 1.4, поддерживает разрешение экрана до 8K с частотой обновления 30-60 Hz. Большинство устройств, которые используют пользователи ПК, работают с версиями DP 1.2-1.3 и имеют более скромные возможности.
Какие отличия между HDMI и DisplayPort?
Эти два интерфейсы взаимозаменяемы. Если вам нужно подключить конкретно монитор, то проблем с выбором разъема не должно возникнуть. Можно выбрать любой. Однако речь в данной теме идет не о взаимозаменяемости портов, а об их различиях, а они все же есть.
Различия заключаются в следующих фактах.
- Различие типоразмеров. В DP их всего два: стандартный DisplayPort и мини DisplayPort. В HDMI типов целых 5: три A или полноразмерные HDMI, С – это мини разъем, D – микро, B и E (для трансляции видео высокого разрешения). Также можно найти отличия в кабелях для этих портов. Для DP они однотипные, а вот для HDMI их целая «туча». Есть с поддержкой 720p, есть с поддержкой Ethernet до 100 Мбит/с и реверсивным аудиоканалом, есть высокоскоростные с поддержкой разрешения до 4K, есть такие, которые предназначенные для просмотра видео в наилучшем качестве, имеются высокоскоростные с поддержкой Ethernet для сетевых видеоигр.
- Количество подключаемых гаджетов. Так, HDMI поддерживает подключение одним кабелем лишь одного устройства. Здесь выигрывает DisplayPort, который позволяет создавать многомониторные конфигурации, поскольку может передавать до 4-х независимых аудио- и видеопотоков с максимальным разрешением до 1920х1200.
- Синхронизация. Видеокарты AMD и NVIDIA используют технологию адаптивной синхронизации. Однако у каждого производителя графических ускорителей она своя. Есть FreeSync у AMD и G-Sync у NVIDIA. Первая работает и с HDMI, и с DisplayPort, а вот вторая – только DisplayPort, что ограничивает область ее применения мониторами с интерфейсом такого же типа.
Что лучше выбрать: устройство с HDMI или DisplayPort?
Область использования этих интерфейсов разнообразная. Часто порты взаимозаменяемы. Поэтому выделить лидера и аутсайдера невозможно. Как HDMI, так и DisplayPort хороши там, где могут максимально раскрыть свои возможности. Поэтому обозначим только для каких ситуаций и какой интерфейс выбрать.
Для подключения гаджета к ТВ лучше использовать HDMI. Он передаст лучше картинку.
Если вы хотите подключить несколько мониторов, создав целую систему, то однозначно лучше выбрать DisplayPort.
Для подключения единственного монитора к видеокарте AMD подойдет и то, и другое
Внимание стоит обратить на кабель, на который лучше потратиться, чем купит дешевый шнур.
Использовать переходник с HDMI-DP хуже всего. Это приводит к преобразованию и снижению качества картинки.. Поэтому, выбирая между HDMI или DisplayPort, стоит руководиться своими целями (для чего вам нужен данный гаджет)
Поэтому, выбирая между HDMI или DisplayPort, стоит руководиться своими целями (для чего вам нужен данный гаджет)
Если вы покупаете устройство и будете подключать его к телевизору, то выберите HDMI, если же для игр и создания многомониторных систем, то внимание стоит обратить на DP
Использование адаптеров или переходников
Любой адаптер снижает качество передачи изображения и скорость отправки данных. Целесообразно применять переходники с одних на другие разъемы, если других вариантов соединения не предусмотрено. К примеру, если выбрать некачественный адаптер Dp при передачи видеосигнала появляется ошибка HDCP, мерцание изображения или полная потеря картинки.
Для дисплейпортов предусмотрены 2 вида адаптеров: пассивные и активные. Только второй вариант при соединении ПК и одного экрана обеспечивает полную поддержку дисплейных конфигураций. Для подключения более 2 мониторов за один раз лучше применять пассивные адаптеры.
Переходники для HDMI в современных ТВ и ноутбуках не требуются. Чаще всего такой разъем уже предусмотрен в базовой комплектации техники. Это упрощает подключение и позволяет наслаждаться полным качеством цифрового звука и картинки.
HDMI или DisplayPort: в чем разница и что лучше?
Оба способны передавать видео и аудиозаписи высокого качества от источника на дисплей. Так в чем же отличие?
HDMI аудио/видео интерфейс распространен повсюду. Вы найдете их в телевизорах, цифровых телевизионных приставках, DVD и Blu-ray плеерах, игровых приставках, видеокамерах, цифровых фотоаппаратах и даже в некоторых смартфонах.
Вы также можете обнаружить порты HDMI на большинстве пользовательских десктопов и ноутбуков. Ни один современный моноблок не обходится без этого порта, что позволяет вам подсоединить к своему компьютеру игровую приставку или приемник цифрового телевидения и тем самым расширить спектр возможностей его использования.
Но подтверждая повсеместность HDMI, вы, возможно, забываете еще об одном цифровом аудио/видео стандарте: DisplayPort. Хотя вы можете обнаружить его наравне с HDMI во многих «продвинутых» моделях мониторов, встраиваемых видеокартах, ноутбуках так называемого «бизнес-класса», однако этот разъем редко можно встретить на персональных компьютерах Windows, нацеленных на широкого потребителя.
Оба эти интерфейса, как HDMI, так и DisplayPort, способны передавать цифровые видео и аудиозаписи высокого разрешения от источника на дисплей. В чем же тогда разница между ними? Мы постараемся ответить на этот вопрос максимально полно и понятно, начав с истории появления этих двух стандартов, а также их правообладателей.
Расстояние передачи данных
В случае с DisplayPort, как упоминалось выше, максимальное расстояние, на которое может передаваться информация, составляет 100 метров. Это если брать модификацию из оптоволокна. То же самое можно сказать и об HDMI.
Если брать версию с CAT 5/6, расстояние составляет 50 метров, есть коаксиальный – 90, а если оптоволокно – 100.
Таким образом выявить победителя по этому критерию не представляется возможным. С другой стороны, для домашнего использования вполне хватит 2-3 метра.
Для профессиональных студий, разумеется, нужно больше, но все равно сложно представить обстоятельства, в которых понадобился бы провод длиной в 100 метров.
Есть ли переходники DisplayPort и USB-C в HDMI?
К счастью, вы можете преобразовать большинство сигналов цифрового дисплея в HDMI, что упрощает, например, подключение к дисплею через DisplayPort на вашем ноутбуке. Существует множество адаптеров для преобразования в HDMI, к тому же они относительно недорогие.
Например, есть простой адаптер для преобразования DisplayPort в HDMI. Преобразование с USB-C и Thunderbolt 3 также возможно с помощью ряда адаптеров USB-C в HDMI. Преобразование из источника DVI (или наоборот) легко выполнить с помощью простого кабеля, потому что сигналы электрически идентичны — это, по сути, изменение физического разъема.
Переходник HDMI-DisplayPort
Сигналы HDMI также могут быть преобразованы. В частности, вы можете сжимать сигнал High Definition Multimedia Interface для работы через Ethernet, что упрощает передачу на большие расстояния. Это идеально подходит для конференц-залов, учебных классов или домашних кинотеатров, которым необходимо передавать видеосигнал на расстояние до 100 метров.
Неполадки и способы их устранения
Чего нельзя избежать в жизни – это поломок. Но, мешающая подключить цифровое соединение поломка, редко требует покупать новый телевизор. Если у вас не работает hdmi, проверьте гнездо подключения, может, просто нет контакта. Системы крепления в телевизоре страдают недостаточной механической жесткостью и внешне крепкое соединение иногда необходимо заново подключить. Отсутствует контакт – автоматически нет прохождения сигнала к обрабатывающим системам, нет изображения и звука. Телевизор с таким дефектом, постоянно, то видит, то не видит подключенное устройство. При наличии нескольких разъемов hdmi в телевизоре попробуйте подключить соединительный кабель к следующему порту – иногда теряется жесткость гнезда, шнур понемногу выпадает. Также можно действовать и при отсутствии звука.
Как выбрать подходящий кабель
Для разрешения до 1440р достаточно DVI кабеля. Он отличается доступной ценой. И вариативностью длины подключения
Во всех остальных случаях необходимо обращать внимание на следующие характеристики:
- Наличие входов под разные разъемы в телевизоре, мониторе. Если есть вход для DP и расстояние подключения менее 3 м, лучше выбрать его.
- Требуемое качество вещания. 4К – может передавать HDMI 2.0 и 2.1. Разрешение в 8К лучше транслировать через Displayport.
- Дальность подключения приборов. До 10 м справится только HDMI. DP рассчитан только на близкое соединение техники.
- Необходимая скорость передачи информации. Для высокоскоростной передачи с частотой до 120 Гц лучше подходит дисплейпорт.
- Количество подключаемых мониторов. HDMI может подключить только один прибор. DP справляется с 4 мониторами без потери качества звука, изображения и скорости отправки данных.
Для цифрового телевидения достаточно современной версии HDMI 2.0 или 2.1. А вот для игр и мощных мониторов лучше всего выбирать дисплей порт. Старые версии техники, поддерживающие разъем DVI, где не требуется формат 3D или Full HD, можно оснастить «родным» цифровым DVI-кабелем.
Теперь вы знаете все особенности HDMI кабеля и Displayport. Понимаете, в каких ситуациях лучше выбирать второй вариант. И когда требуется стандартный кабель
И помните, главное обращать внимание на стандартные разъемы, которые установлены в самом компьютере, мониторе или ТВ
