Хаб в ноутбуке что это

Рейтинг лучших сетевых коммутаторов

Ниже представлен рейтинг проверенных и функциональных коммутаторов, которые обеспечат надежное функционирование.

TP-LINK LS1005G. Устройство включает 5 портов для подключения до пяти персональных компьютеров. Они смогут функционировать на большой скорости. Устройство оснащено функцией Plug and Play, чтобы облегчить настройку, управление интерфейсом.
ZYXEL GS1200-5. Эта модель имеет компактный корпус. Конструкция оснащается набором из пяти портов, чтобы объединить сетевое оборудование. Показатель пропускной способности составляет 10 Гбит/с. Прибор подходит для организации большой локальной сети в домашних условиях, небольшом офисе. К преимуществам можно отнести высокое качество сборки, поддержку полного дуплекса с функцией автоматического переключения. На каждом порте есть соответствующая индикация. Коммутатор демонстрирует высокий показатель производительности.
D-link DGS-1005D/I3. Это коммутатор неуправляемого типа. Его относят к моделям класса SOHO. Особенности — обеспечение бесперебойной работы при подключении небольшой сети. Конструкция оснащена пятью гигабитными портами. Они находятся на задней стенке корпуса, с дополнительной визуальной индикацией.

Коммутаторы имеют способность передавать данные только адресату. В специальной таблице коммутации происходит фиксация mac-адресов, которые подключены к портам

При выборе нужно обратить внимание на материал корпуса. Есть пластиковые и металлические модели

Виды USB-концентраторов

Один из таких видов — внутренняя карта на системной шине. Она служит для того, чтобы подключать USB-устройства к материнской плате. Делается это с помощью карты USB PCI, устанавливаемой на свободное место шины PCI, находящейся прямо на материнской плате. Этот вид USB-хаба лучше всего использовать тем, кто знаком с устройством компьютера. Тем, кто не имеет опыта, лучше остановиться на другом виде.

Другой вид — это внешний USB-хаб без питания. Такое устройство является простым и относительно недорогим. Эта разновидность USB-хаба соединяется с USB-портом вашего компьютера. Такой прибор отлично подходит для владельцев ноутбуков

Для пользователей домашних компьютеров также возможно использование такого USB-хаба, однако при этом нужно принимать во внимание, что ряд подключаемых к компьютеру устройств требует питания, подаваемого через USB-порт. Данный вид концентраторов не способен запитать сразу несколько подобных устройств

В этой ситуации лучше всего задействовать питаемые хабы. Что это за приборы и чем они отличаются от устройств без питания?

У питаемого USB-концентратора принцип работы точно такой же, как и у хаба без питания. Отличие заключается в том, что он может включаться в розетку. Это позволяет обеспечивать полноценное питание всех устройств, которые подключаются через ЮСБ. Самые большие хабы USB — семипортовые.

Еще один вид такого устройства — компьютерная плата USB. Данное устройство подойдет для пользователей ноутбуков. Оно подсоединяется к особому USB-порту, находящемуся на корпусе ноутбука и дает возможность использовать два порта вместо одного.

Замена встроенного в ноутбуке Wi-Fi и Bluetooth модуля

Я буду показывать на примере ноутбука от ASUS. Но инструкция подойдет и для других производителей: Lenovo, Acer, Samsung, Hewlett-Packard, DELL и т. д. Разумеется, что процесс разборки, расположение самого беспроводного модуля внутри ноутбука, внешний вид и другие детали будут отличатся.

Нам понадобится только маленькая крестовая отвертка, которая подойдет для разборки конкретно вашего ноутбука.

Важно!
Выключите ноутбук, отключите его от питания и извлеките батарею. Если она в вашем случае съемная. На большом количестве новых моделей батареи не съемные

На большом количестве новых моделей батареи не съемные.

Переверните ноутбук и посмотрите, есть ли там отдельная крышка. Практически на каждом ноутбуке снизу есть небольшая крышка, открутив которую, можно получить доступ к жесткому диску, оперативной памяти, и если нам повезет, то к Wi-Fi модулю.

Но чаще всего, WLAN модуль спрятан мод основной крышкой. Как и в моем случае. Значит нужно полностью разбирать ноутбук.

Важно! Скорее всего, болтики будут разной длины. Желательно их не перепутать, чтобы не было проблем при сборке ноутбука. Откручиваем все болтики и полностью снимаем нижнюю крышку ноутбука

Будьте аккуратны, не спешите. Если крышка не снимается, то возможно, вы открутили не все болты

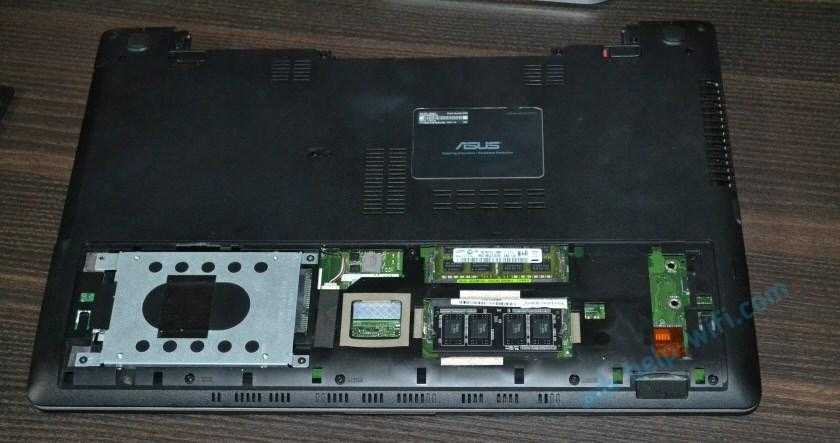

Откручиваем все болтики и полностью снимаем нижнюю крышку ноутбука. Будьте аккуратны, не спешите. Если крышка не снимается, то возможно, вы открутили не все болты

Так же обратите внимание, что к крышке могут идти провода. В моем случае нужно было отключить небольшой коннектор, который шел к переключателю, который блокирует батарею. Видим Wi-Fi модуль, который подключен в порт Mini PCI Express на материнской плате ноутбука

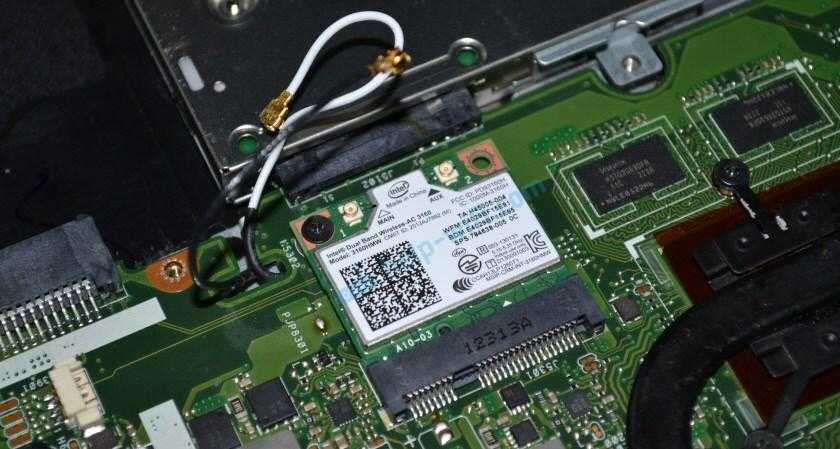

Видим Wi-Fi модуль, который подключен в порт Mini PCI Express на материнской плате ноутбука.

К самому модулю подключено два проводка. Обычно там один белый, а второй черный. Это Wi-Fi антенны. Нам нужно их отсоединить.

Перед отключением антенн желательно сделать фото, записать, или запомнить как они были подключены.

Снимаются они очень просто. Достаточно потянуть их вверх. Можно отверткой аккуратно их снять.

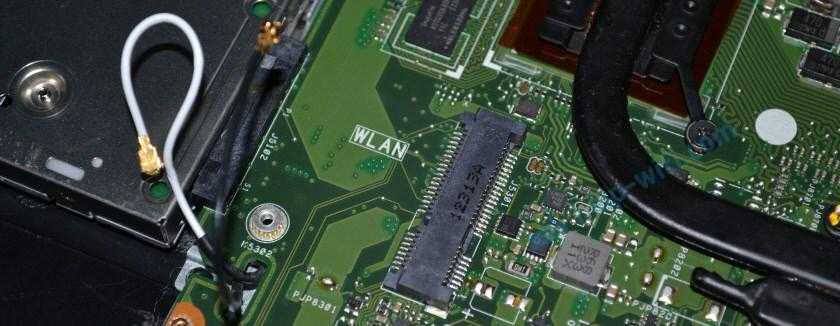

Под самим модулем видим надпись «WLAN» на материнской плате. Чтобы при установке нового не промахнуться

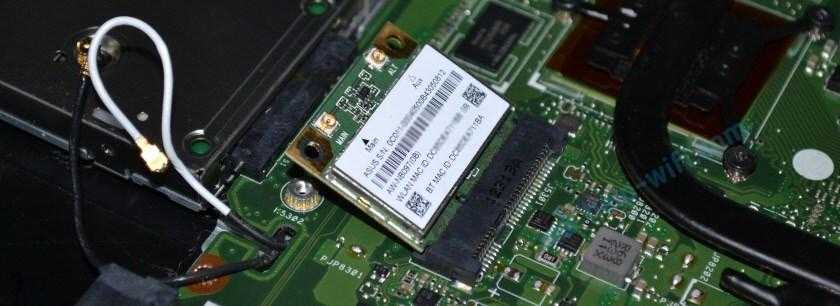

Вставляем в порт Mini PCIe наш новый беспроводной модуль. Прикручиваем его.

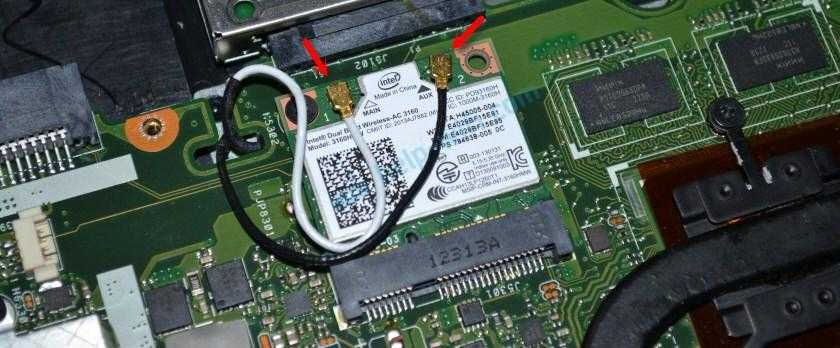

Дальше нужно подключить антенны. Как видите, разъемы под антенны обозначены номерами 1 и 2, треугольниками (один зарисованный, другой нет)
и надписями MAIN и AUX. Необходимо подключить антенны так, как они были подключены изначально.

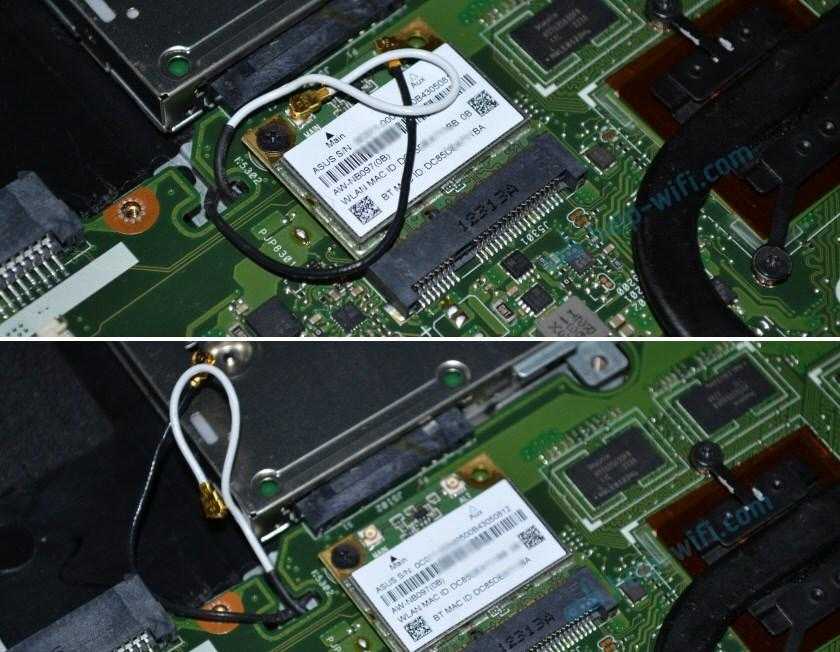

Там такая каша с этими проводами от антенн, обозначениями, вариантами подключения и т. д., что вы себе даже не представляете. Ниже в этой статье я расскажу об это подробнее. По крайней мере постараюсь рассказать

Я подключил так: черный провод – AUX, белый провод – MAIN. Проблем с сигналом нет. Проверьте, чтобы коннекторы на проводах хорошо зафиксировались. А том могут быть проблемы с сигналом. Не редко ноутбук очень плохо ловит Wi-Fi, или вообще не видит беспроводные сети. Особенно часто это бывает после чистки ноутбука от пыли. Когда плохо, ли неправильно подключают антенны. Или когда перетирается кабель, который идет к антенне. Антенны, как правило, расположены под крышкой экрана.

Все, замена Wi-Fi модуля завершена. Собираем ноутбук в обратном порядке. Проверяйте, все ли подключено и прикручено. Будьте внимательны.

Возможно, после замены модуля понадобится установить драйвера. Об этом я расскажу в конце этой статьи. А сейчас еще раз об антеннах.

Основные отличия между сетевым концентратором и свитчем

Концентратор разделяет сигнал и отправляет его на все устройства локальной сети, в то время как коммутатор отправляет его непосредственно на приемник;
Поскольку сигнал отправляется на все устройства, а не только на предполагаемый приемник, локальная сеть, построенная на сетевом концентраторе, работает намного медленнее, чем локальная сеть, построенная на коммутаторе;
Данные, передаваемые по локальной сети, созданной с помощью концентратора, особенно уязвимы для вредоносных программ;
Сеть, созданная с помощью сетевого концентратора, не требует настройки сетевых адаптеров, то же самое справедливо и для сети, созданной на коммутаторе;
Передача данных через концентратор осуществляется на физическом уровне, а через коммутатор – на уровне канала;
Стоимость сетевого концентратора немного меньше, чем коммутатора;

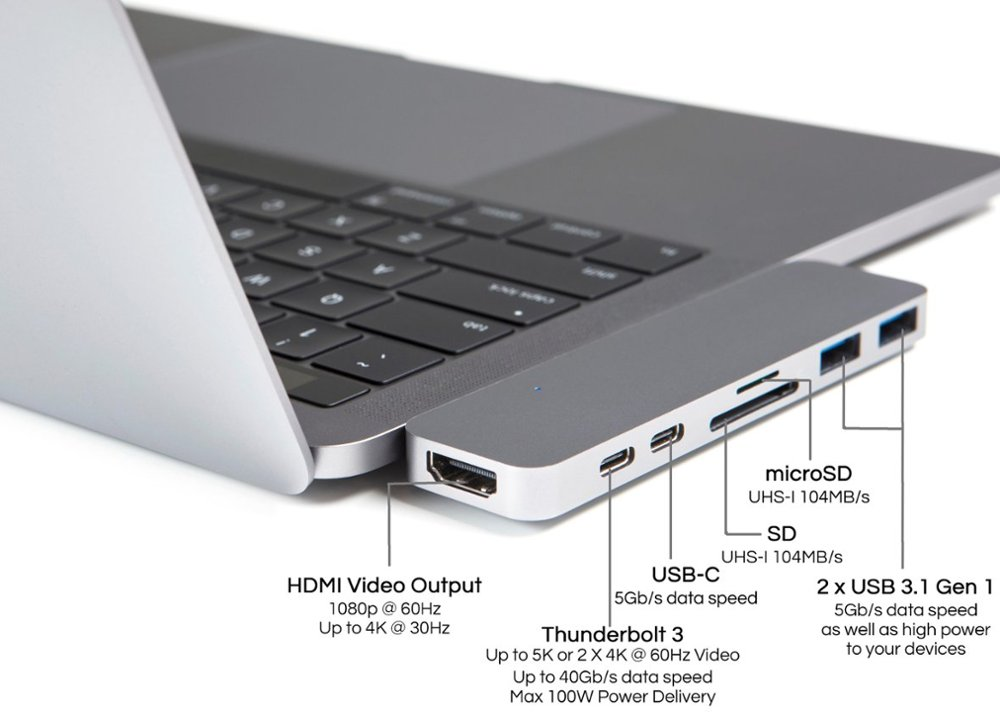

Как выбрать USB-C хаб?

Что должно присутствовать в концентраторе?

USB 3.0. Большинство устройств подключается именно через данный интерфейс.
HDMI. Нормальный концентратор должен обладать наличием данного порта, особенно, чтобы устройство поддерживало 4К формат

Необходимо обратить внимание на присутствие type-c hdmi.
USB-C. Данный порт разработчики хабов выделяют под питание

Поэтому желательно иметь в наличии как минимум второй USB-C.
Зарядное устройство. Отличное решение при наличии данного функционала, но стоимость резко повышается.
Разъем Ethernet (RJ-45). Современные ноутбуки не имеют порт Ethernet в связи с тем, что Wi-Fi есть практически в любом месте. Но если беспроводного интернета недостаточно (например, маленькая скорость), то проводной интернет будет полезной вещью.
MicroSD слот. Достаточно редкий разъем в ноутбуках, особенно в Apple, но для многих он необходим для передачи фото и видео.

Старт материнской платы Lenovo Edge 14

В зависимости от типа подключенного источника питания Charger подсоединяет либо батарею, либо блок питания (БП) к общей шине питания VIN (Voltage Input ). Если сигнал ACIN (Alternating Current Input ) имеет высокий логический уровень,то это означает что подключен БП.

Затем идет формируются дежурные напряжения 5VPCU и 3VPCU (Voltage Pulsed Current) с помощью микросхемы ISL6237IRZ-T,формирующей их из из напряжения VIN.

На ножку 6 микросхемы приходит напряжение VIN, на 4 ногу сигнал включения линейного регулятора EN_LDO 5В, на 7 ноге появляется 5V_AL (5 Volt Always), который формирует 3V5V_EN(Enable) и сигналы включения 5VPCU и 3VPCU. Так же умножителем напряжения формируется +15V(+15V_ALWP).

Далее напряжением 3VPCU производится запитка EC контроллера.

При подключении БП напряжение на кнопке включения составит 3 В, т.к. NBSWON подключен к дежурному напряжению 3VPCU. При нажатии на кнопку включения, напряжение падает до нуля,так как при нажатии кнопки NBSWON замыкается на землю,т.о. на 125й ножке EC контроллера получается 0, что даёт контроллеру команду на запуск.

В результате появляется S5_ON (94 ножка EC контроллера) 3.3В.

Следующий шаг — сигнал ICH_RSMRST ( I/O Controller Hub A Resume And Reset Signal Output) EC контроллера с 33 ноги о готовности системы к запуску. Сигнал идёт от EC контроллера до I/O Controller Hub (как SIO_PWRBTN) или южного моста.

В ответ на сигнал SIO_PWRBTN формируется PM_SLP_S4 3.3V на EC контроллер, который формирует напряжения 5VSUS,3VSUS,1.5VSUS(напряжение на оперативной памяти, формируется микросхемой UP6163AQAG).

Затем идет сигнал SIO_SLP_S3 3.3V 18 нога EC контроллера,который выдаётся I/O Controller Hub в ответ на сигнал SIO_PWRBTN вместе с сигналом PM_SLP_S4. На данный сигнал EC контроллер выдает MAINON.

EC контроллер на 96 ноге формирует MAINON, который включает напряжения 0.75VSMDDR_VTERM (напряжение терминации ), +5V, +3V, +1.8V, +1.5V, +1.05V_VTT. Следующий шаг — сигнал GFX_RUN_ON, формируется он из MAINON и нужен запуска для микросхемы DC-DC преобразователя MAX8792ETD+T , который формирует напряжение питание видеоядра+VCC_GFX_CORE. Она заработает, если на нее придет напряжение VIN и сигнал включения GFX_RUN_ON.

VRON — сигнал на включение питания процессора, синтезирует его ISL62882 после подачи питания VIN (17нога), VDD и VCCP, подключенные к 5VSUS. Так же выдается VR_PWRGD_CLKEN, который выдает CK_PWRGD_R на запуск генератора частоты основных логических узлов. GFX_RUN_ON нужен при использовании дискретной видеокарты.

Затем идет сигнал на запуск питания северного моста и формирование самого напряжения, но если северного моста нет то и сигнал не нужен.

HWPG — Hardware Power Good формируется как общий PowerGood из всех PowerGood формирователей напряжений по схеме И, как сообщение, что все системы питания в норме. 3 В появится и на 124 ноге EC контроллера. Если хоть одно напряжение не в порядке, сигнала нет, он равен 0.

ECPWROK (преобразуется в SYS_AGENT_PWROK ) появится в ответ на HWPG, и три сигнала SYS_PWROK, ICH_PWRGD, PM_MPWROK поступят на I/O схемы питания работают.

Главные чипы платы до этого находились в состоянии RESET, для продолжения запуска платы это состояние снимается сигналом RCIN или SIO_RCIN с хаба.

A_RST снимает RESET с северного моста, PCI_RST_R снимает RESET с PCI-E шины. Затем он станет сигналом PCI_RST и попадёт в видеочип.

CPU_LDT_STOP и CPU_LDT_RST снимают RESET с процессора. Либо снятие происходит сигналом PLTRST ( Platform Reset) с хаба (называется PCI_PLTRST).

Процессор выдаёт сигнал SM_DRAMRST снимая RESET с оперативной памяти.

Затем работает BIOS. Такая вот сложная система запуска, которую нужно знать при устранении проблем с ноутбуком.

Это все происходит в хабе

Термин «концентратор» — идеальное описание того, что такое «умный дом». Это централизованное устройство, к которому подключено все остальное в вашем умном доме. Когда хаб выходит из строя, то же самое происходит и с вашим умным домом. Это сердце системы.
У этого типа настройки есть множество преимуществ и недостатков. Если у вас дома десятки умных домашних устройств, концентратор позволит вам уберечь их от переполнения вашей сети Wi-Fi. Они подключаются к концентратору, а не к вашему маршрутизатору.
Это также упрощает добавление новых устройств в ваш умный дом. Для устройств Wi-Fi обычно требуется стороннее приложение и учетные данные Wi-Fi для их настройки. Однако после настройки концентратора остается лишь подключить новое устройство и дождаться, пока оно появится в приложении для вашего концентратора.

Говоря о приложениях, это еще одно преимущество хаба. Устройства Wi-Fi обычно требуют использования сторонних приложений от производителя устройства. Эти приложения и есть то, что вы используете для управления устройствами. Если вы смешиваете и сопоставляете бренды в своем доме (как это делают многие люди), вам нужно помнить несколько разных приложений.

Конечно, есть способы объединить устройства Wi-Fi в единый интерфейс с помощью чего-то вроде приложения Google Home (или приложения Apple Home для устройств, поддерживающих HomeKit). Однако это требует дополнительной работы, и это не всегда возможно с каждым брендом.

С концентратором все можно делать из одного приложения. Устройства подключаются к концентратору, а затем отображаются в приложении. Вы всегда используете один и тот же знакомый интерфейс. Приложения-концентраторы, как правило, также более мощные, включая инструменты для рутинных операций и сложной автоматизации.

Принцип работы хаба

Рассмотрим принцип функционирования сетевого концентратора. В момент попытки доступа какого-либо из компьютеров сети, оборудованной хабом, к другому ПК, первым устройством посылается в адрес сетевого концентратора особый блок информации, называемый пакетом.

Попробуем разобраться на примере схемы с тремя компьютерами. Допустим, к устройству присоединяются компьютеры PC1, PC2 и PC3. Роль хаба заключается в размножении пакета данных от PC1 путем передачи его прочим устройствам, объединенным в локальную сеть, то есть PC2 и PC3. В момент поступления сигнала на компьютер PC3, для которого он и предназначался, последний пересылает ответный пакет хабу. Этот пакет сетевой концентратор снова шлет всем сетевым компьютерам до тех пор, пока ответ от PC3 не вернется к компьютеру-отправителю PC1.

Такова примерная схема интерфейса компьютеров, объединенных в локальную сеть, с хабом. Основной недостаток таких сетей — чересчур много пересылается информации. Сетевой концентратор непрерывно отправляет пакеты данных всем устройствам компьютерной сети, причем даже в том случае, если адресатом является один конкретный ПК. В то же время компьютеры получают блоки информации, которые зачастую абсолютно им не нужны. Технология на поверку выходит очень затратной. Вот почему сейчас сетевые концентраторы почти вышли из употребления. Взамен были разработаны более интеллектуальные приборы — сетевые коммутаторы, которые в обиходе именуют свитчами.

USB-хаб

Кроме сетевых концентраторов сети Ethernet, термин «хаб» используется применительно к технологиям USB. Разработки нового оборудования предъявляют повышенные требования к уровню развития пользовательских интерфейсов компьютерной техники. Очень много разнообразных компьютерных периферийных устройств, подключаемых при посредстве соединения USB, нуждается в специальном приспособлении, дающем возможность подключать несколько устройств одновременно через USB. Оно называется USB-хабом. Каков принцип его работы?

Является устройством небольшого размера, имеющим несколько портов. Подключают его через гнездо компьютера. Он позволяет подсоединить к одному USB-порту ПК несколько устройств USB.

Информация о USB концентраторах

Что это такое?

USB концентратор – это устройство, которое расширяет возможности компьютера, посредством увеличения разъемов. Его также называют USB разветвитель и USB HUB (USB-хаб, ЮСБ ХАБ).

Какие виды концентраторов бывают

Концентраторы можно разделить на четыре вида:

Карта USB PCI.
Карта устанавливается на материнскую плату, в свободный слот PCI. Предварительно необходимо открытие кейса. Для того, чтобы установить данный тип хаба своими руками, необходимы определенные знания и умения. А при их отсутствии лучше обратиться к специалисту, дабы не навредить компьютеру.
Пассивный концентратор.
Компактный и недорогой внешний хаб прекрасно подойдет и для ноутбука, и для стационарного компьютера. Обычно девайс имеет от двух до шести разъемов. Минусом пассивного концентратора является его неспособность к обеспечению стабильной и корректной работы всех одновременно подключенных устройств. Данная проблема возникает из-за недостаточной силы тока.
HUB очень прост в эксплуатации, его легко можно подключить в домашних условиях, пошаговая инструкция не требуется. Для использования достаточно подсоединить девайс к свободному разъему на компьютере.
Активный концентратор.
Активный внешний разветвитель, благодаря подключению к сети, снабжен достаточной мощностью для стабильной работы нескольких, одновременно подключенных, устройств. Подключить активный хаб можно самостоятельно: для этого необходимо подсоединить его к свободному компьютерному слоту и розетке. При невозможном использовании розетки хаб можно использовать в качестве пассивного хаба.
Обычно активный хаб поставляется с длинным шнуром. Достаточная длина обеспечивает комфортное использование устройства и расширяет возможности его размещения. Некоторые модели имеют отдельный сокет для быстрой зарядки.
Компьютерная карта USB. Это альтернативный хаб, который подойдет для ноутбуков. Небольшая компьютерная карта представляет собой два сокета. Для начала работы необходимо вставить карту в разъем на компьютере.

Интерфейс

Определившись с типом разветвителя, следует обратить внимание на такие важные критерии при выборе, как интерфейс. Для эффективной работы желательно, чтобы хаб поддерживал следующие интерфейсы:

Сокет Type-C HDMI, так как HDMI А постепенно вытесняется;
USB-C, micro USB и встроенное зарядное устройство;
Ethernet (RJ-45). Сейчас не во всех ноутбуках устанавливают данный разъем, так как предполагается использование беспроводного соединения Wi-Fi. Но бывают моменты, когда все же приходится воспользоваться проводным интернетом;
USB 2.0 и 3.0. Скорость передачи данных USB 2.0 составляет до 480 мегабит в секунду, стандарт полудуплекс позволяет передавать данные лишь в одном направлении. Интерфейс USB 3.0 впечатляет скоростью передачи данных, которая составляет до 5 гигабит в секунду, и силой тока – 900 мА. А стандарт полного дуплекса позволяет передавать данные в двух направлениях.

USB удлинитель

USB HUB кабель-удлинитель необходим при проблеме неудобного расположения компьютерных слотов либо при желании размещения хаба на отдаленном расстоянии от компьютера. Обозначаются удлинители, как USB 2.0 (3.0), AMAF (AMAF). Максимальная длина кабеля составляет 5 метров.

На что еще стоит обратить внимание при выборе удлинителя, так это на поддержку разъемов USB 2.0 и 3.0. Если разветвитель поддерживает интерфейс USB 2.0, то приобрести удлинитель можно, как с обозначением USB 2.0, так и с 3.0

Но если концентратор поддерживает USB 3.0, то для максимальной производительности устройства необходимо выбрать кабель только с этим обозначением.

Дизайн

Если для потребителя важен внешний вид устройства, то современные концентраторы его не огорчат

Производители уделили большое внимание дизайну устройства, поэтому на рынке представлены как классические, так и необычные хабы, разной формы и цветов

Устройство USB-хаба

Конструкция и устройство хабов не отличаются большой сложностью. Они призваны коммутировать сигналы и выдавать питающее напряжение. Кроме того, они контролируют статус периферии, подключенной к ним, ставя хост в известность об изменениях.

В состав хаба входят два модуля — контроллер и повторитель. Повторитель — это управляемый ключ, который соединяет входной и выходной порты. Он имеет возможность производить сброс и приостанавливать передачу сигнала. В контроллер включаются регистры, позволяющие взаимодействовать с хостом. Управляются регистры посредством особых команд, позволяющих производить настройку концентратора, контролировать состояние и менять параметры нисходящих портов. Есть возможность использовать хаб подряда, когда устройства включаются последовательно.

Принцип работы маршрутизатора

Подобно сетевому коммутатору, сохраняющему таблицу зарегистрированных MAC-адресов, маршрутизатор в качестве таблицы маршрутизации хранит таблицу IP-адресов. Главная задача роутера состоит в хранении этих данных и контроле за тем, чтобы прочие роутеры знали о переменах в конфигурации сети. Решается она путем применения для координации с прочими роутерами. При поступлении пакетов в маршрутизатор последний использует разные протоколы и критерии для определения наилучшего пути пересылки пакета информации адресату.

Роутер можно запрограммировать на включение многоуровневых правил, которые определяются содержанием пакетов информации, что поступают на него. Маршрутизатор программируется так, чтобы активировать систему защиты сетевого оборудования, транслировать сетевые NAT-адреса и представлять собой сетевые сервисы DHCP.

Имея интеллектуальную начинку, маршрутизаторы входят в число самых сложных сетевых устройств. Дополнительно к возможности перенаправлять трафик информационного пакета роутеры можно применять для того, чтобы производить контроль трафика в сети. Помимо этого, они обладают способностью реагировать на изменения в сети, в динамическом режиме обнаруживая их, производить ее защиту с фильтрацией пакетов, вычисляя пакеты для блокировки или пропуска.

Принцип работы

Сетевой концентратор – это устройство, которое позволяет соединить несколько персональных компьютеров в одну сеть. Хаб для подключения к интернету имеет порты. Особенность – оснащение простым внутренним устройством. Сетевой концентратор для подключения интернета в небольших городах, деревнях.

Устройства должны быть объединены в приоритетном порядке. Автоматическое копирование всех данных, поступающих на один порт. Остальные порты используются для отправки данных. Одни и те же данные будут отправлены на все устройства, подключенные к локальной сети.

Обратите внимание! При одновременном подключении многих устройств нагрузка возрастает. При таком режиме работы пользователи могут столкнуться с резким падением скорости соединения

В связи с этим были разработаны устройства для замены сетевого хаба при построении локальной сети

При таком режиме работы пользователи могут столкнуться с резким падением скорости соединения. В связи с этим были разработаны устройства для замены сетевого хаба при построении локальной сети.

Хаб и свитч

Разновидности и предназначение USB-hub

В процессе эксплуатации пользователи могут столкнуться с проблемой, когда возникает недостаток USB-портов, чтобы подсоединить разное сетевое оборудование к компьютеру, ноутбуку независимо от провайдера. При помощи использования Ethernet USB-hub можно увеличить количество портов до нужного показателя.

Производители предлагают хабы на 8 портов, которые дополнительно оснащаются питанием. Такое устройство состоит из следующих конструктивных элементов:

коннекторы для подключения к персональному компьютеру;
порты, чтобы присоединить периферийного оборудования;
когда возникает недостаток напряжения в процессе эксплуатации хаба, необходимо дополнительно использовать блок питания.

Такое устройство упростит эксплуатацию в процессе построения сети дома или в офисе.

Пассивный USB-хаб

Это сетевой разветвитель, который позволяет подключить до 7 устройств одновременно. Чтобы они работали без помех, необходимо выбирать внешние устройства, которые имеют минимальный показатель потребления электричества:

зарядный блок для мобильных телефонов;
внешние флеш-накопители;
сетевые принтеры;
сканеры, которые оснащаются блоками индивидуального питания.

Производители предлагают разные виды концентраторов пассивного типа. Они отличаются модификациями, характеристиками.

Уровни распределения и доступа

Активный USB-хаб

Устройства активного типа применяются в той ситуации, когда возникает недостаток функционала пассивного хаба. Они имеют дополнительный источник питания. Пользователи смогут подключать разные периферийные устройства, которые требуют больших затрат энергии для бесперебойной работы.

Преимущества и недостатки

К преимуществам можно отнести поступление информации 2 раза к каждому подключенному устройству. Первый раз отправка осуществляется во время опроса, а второй при передаче ответно сигнала.

Можно выделить и несколько других основных преимуществ:

возможность объединения сегментов сетей, которые имеют разную физическую среду (это могут быть коаксиальные кабеля, витые пары);
подключение портов в автоматическом режиме, когда возникают ошибки;
возможность поддержки различных резервных связей.

Еще одно немаловажное преимущество минимальная стоимость. Но также нужно учесть и недостатки, которые связаны с особенностями работы коммутатора интернет:

разные параметры портов для подключения;
информация поступает равномерно на все порты (даже в том случае, когда они выключены);
при снижении скорости переключение происходит на самый медленный порт.

Именно поэтому значительно снижается уровень безопасности устройства. Существует огромные риски, что доступ получат третьи лица. Они могут перехватить личные данные, информацию платежных карт.

Порты для подключения кабеля

В каком случае лучше ремонтировать материнку, а в каком менять?

Рассмотрим различные неисправности материнских плат и их причины, а так же более привлекательный и целесообразный способ ремонта.

1. Ноутбук нормально работал, но в один прекрасный момент не включился после выключения или вроде бы включился, но на экране ничего не показывается.

В этом случае наиболее вероятной неисправностью является выход из строя моста или видеочипа. Скорее всего это произошло в связи с продолжительным перегревом. Наиболее правильным будет ремонт материнской платы, то есть замена этого самого BGA-чипа.

Так как устанавливается новый чип, то вероятность выхода из строя материнской платы после ремонта ноутбука такая же, как и у нового ноутбука.

Однако, нужно быть предельно внимательным в выборе мастерской по ремонту ноутбуков. Позволить себе дорогостоящее оборудование для качественной замены BGA-чипов может только крупный сервисный центр.

2. Ноутбук перестал заряжаться и включаться. Скорее всего неисправность в цепях питания, если говорить о материнской плате. В этом случае так же, как и в первом, целесообразнее отремонтировать материнскую плату, а не менять ее.

3. Ноутбук зависает через некоторое время после работы либо появляется синий экран смерти. В этом случае вероятно проблема опять же в мосте или видеочипе. Проще отремонтировать.

4. Ноутбук не включается либо зависает (синий экран) после удара или падения. Тут вполне вероятно, что отвалился чип от платы, но возможны и микротрещины в самой плате. Микротрещины в материнской плате устранить не удастся никаким способом. В этом случае поможет только замена платы.

5. Вылита жидкость на ноутбук. Тут все зависит от срока давности пролитого на ноутбук и собственно от того, что конкретно пролито. Если жидкость была пролита какое-то время назад, особенно если это была не вода, а сок или вино и ноутбук после этого какое-то время работал, то спасти материнку скорее всего не удастся. Подробнее здесь. В этом случае возможна только замена платы.

Использование хаба в различных отраслях

Например, в транспорте хабы — это узлы пересадки или перегрузки, узловые аэропорты. В энергетической отрасли это некий специальный центр, в котором один маршрут делится на несколько. На внедорожниках этим словом называется муфта свободного хода, устанавливаемая на передний мост. В различных интернет-сетях также используют хабы. Что это такое в сети «Фидонет»? Здесь хаб — узел, который служит для передачи почты. В сети обмена файлами Direct Connect так называют сетевой сервер.

Но наиболее широко понятие используется в компьютерной технике и интернете. Конкретный комплект сетевой аппаратуры основывается на задачах, которые поставлены перед проектируемой сетью и затратами на внедрение конкретного решения. Важным элементом таких задач считается выбор устройств, среди которых главную роль играют роутеры, свитчи и хабы. Что это, мы и попробуем разобраться.

Свитч

Термин имеет английскую природу и означает переключатель, или сетевой коммутатор. Подобно хабу свитч требуется для соединения компьютеров в одной локальной сети. Схема соединения его с компьютерами не отличается от схемы с сетевым концентратором. Просто вместо хаба ПК подключаются к свитчу.

Будучи внешне очень похожим на сетевой концентратор, свитч имеет принципиальные отличия от него, заключающиеся в методе, которым информация передается между компьютерами локальной сети.

После получения пакета информации от компьютера, сетевой коммутатор, в отличие от концентратора, не пересылает его всем ПК, участвующим в сети, а организует направление пакета по адресу именно того компьютера, для которого предназначена посылка. К примеру, когда PK1 направляет пакет информации компьютеру PK3, свитч организует передачу именно ему, минуя PK2. Ответный пакет от PK3 сетевой коммутатор тоже возвращает только отправителю пакета информации — PK1.

Свитч обладает способностью запоминания адресов всех компьютеров, которые подключены к его портам, и благодаря этому может работать регулировщиком, передавая информацию лишь на ПК адресата и игнорируя другие.

В основу работы сетевого коммутатора легла таблица специальных MAC-адресов сетевого оборудования пользователей во внешней и внутренней сети. В результате пакет информации, попадающий на каждый из портов, проходит сравнение с таблицей маршрутизации и пересылается на адрес порта, где расположена соответствующая аппаратура.

Что такое хаб в ноутбуке и для чего он нужен?

Знакомство с понятием хаба на материнской плате ноутбука у большинства пользователей происходит так же как и с мультиконтроллером – в сервисном центре, когда ноутбук перестал выводить изображение на экран или появились иные проблемы в его работе. Вердикт “требуется замена хаба” является достаточно популярной поломкой материнской платы.

В данной статье мы расскажем что же из себя представляет хаб в ноутбуке, за какие функции он отвечает и по каким наиболее распространенным причинам выходит из строя.

История появления хаба (Platform Controller Hub)

Примерно до 2008 года на материнских платах ноутбуков применялась трех чиповая архитектура: процессор+ северный мост+ южный мост. Но с развитием технологий некоторые функции северного моста были помещены в процессор. Оставшиеся функции северного и южного мостов(работа USB , звуковых и сетевых контроллеров, генерация тактовых частот для различного периферийного оборудования и т.д) объединили в одном чипе, называемом среди компьютерных мастеров – хаб.

Если же называть его правильно, то на Intel платформе от называется Platform Controller Hub (PCH), а на AMD – Fusion Controller Hub (FCH).

Вот так хаб выглядит на плате ноутбука:

Вариант размещения хаба плате ноутбука

Причины выхода из строя

Очень часто хаб в ноутбуке умирает из-за подачи на него “неправильного напряжения” через USB порт. Например при подключении неисправного или проблемного принтера по USB, “закороченной” флешки или смартфона.

Повреждение разъема USB – частая причина поломки хаба

Высокая температура также является достаточно распространенным врагом хаба, как и любого другого чипа. Поэтому не забывайте следить за температурами вашего ноутбука и выполнять периодические его чистки с заменой термопасты.

Стоимость замены хаба в ноутбуке

Процедура по замене данного элемента материнской платы ноутбука требует определенных навыков, специализированного оборудования и расходных материалов. Также не забываем про стоимость самого чипа. Итого нормальной стоимостью замены хаба в ноутбуке можно считать сумму в пределах от 30$ до 70$ в зависимости от его модели.

Северный мост в ноутбуке — что это?

Чип, связывающий устройства с высокими требованиями к пропускной способности — процессор, видеокарту и оперативную память.

Также соединен с южным мостом.

Это не определенное устройство устройство, которое выполняет видимую функцию. Можно сказать, что это внутреннее устройство, служебное, которое необходимо для работы других компонентов.

В современных ноутбуках часто северный мост, как таковой отсутствует — он встроенный в процессор. В старых ноутах он может быть в виде отдельного чипа.

Также современные процессоры часто содержат в себе видеокарту, которой достаточно для офисных задач, но ее нельзя назвать игровой.

Так вот, еще проблема в том, что северный мост у ноутбуке — может хорошо греться. Ведь это по сути чип, как процессор (имеется ввиду если отдельно идет). Высокая температура — снижает срок службы любого устройства, но вот у моста может попросту отойти контакты от подложки. Тогда при включении ноута картинки на экране нет.

В итоге нужно нести ноут в мастерскую. Там проведут диагностику при помощи POST-карты, которая отображает коды ошибок оборудования. Если по ошибке становится понятно, что дело в северном мосте — его пытаются прогреть. Если после прогрева ноут подает изображение на экран — значит дело точно в чипе, его необходимо заменить.

Чтобы заменить чип — нужно использовать инфракрасную паяльную станцию. Материнку подогревают снизу и одновременно сверху нагревается чип. Нагрев производится учитывая требования производителя, то есть это не какая-то самодельная методика, а официальный метод. Чип разумеется ставят новый, точнее должны.

Вот примерно где находится северный мост в ноуте:

То есть это обычный чип, на который, как и на процессор и видеокарту — ставится система охлаждения (типа медной трубки). Но перед этим конечно наносится термопаста (иногда вместо нее используется специальный термоинтерфейс)
