Расшифровка звуковых сигналов биос на материнской плате

Соmраq ВІОЅ

Еще один видоизмененный БИОС, на этот раз от производителя HP.

Основные рекомендации по устранению проблем

На своем опыте могу сказать, что достаточно часто все проблемы с загрузкой компьютера заключаются в плохом контакте различных модулей, например оперативной памяти или видеокарты. И, как я уже писал выше, в некоторых случаях помогает обычная перезагрузка. Иногда можно решить проблемусбросив настройки БИОСа к заводским, перепрошить его или обнулив настройки системной платы.

Внимание! Если вы сомневаетесь в своих силах – лучше доверить диагностику и ремонт профессионалам. Не стоит рисковать, а потом обвинять автора статьи в том, в чем он не виноват:)

1. Для решения проблемы необходимо вытащить модуль из разъема, удалить пыль и вставить обратно. Контакты можно аккуратно зачистить и протереть спиртом. Для очистки разъема от загрязнений удобно использовать сухую зубную щетку.
2. Не забудьте провести визуальный осмотр. Если какие-то элементы деформированы, имеют черный налет или потёки, причина проблем с загрузкой компьютера будет как на ладони.
3. Напомню также, что любые манипуляции с системным блоком следует выполнять только при выключенном питании. Не забудьте снять статическое электричество. Для этого достаточно будет взяться за системный блок компьютера обеими руками.
4. Не прикасайтесь к выводам микросхем.
5. Не используйте металлические и абразивные материалы, чтобы очистить контакты модулей оперативной памяти или видеокарты. Для этой цели можно воспользоваться мягким ластиком.
6. Трезво оценивайте свои возможности. Если ваш компьютер находится на гарантии, лучше воспользоваться услугами специалистов сервисного центра, чем самостоятельно копаться в «мозгах» машины.

1 длинный и 2-3-4-8 коротких сигнала при включении компьютера

Если при запуске компьютера вы получаете 1 длинный и 2 коротких сигнала, то причина практически всегда в видеокарте. Тоже самое если появляется 1 длинный и 3 коротких, 1 длинный и 4 коротких или 1 длинный и 8 коротких сигналов. Дело в том, что во всех существующих BIOS данные последовательности звуков обозначают те или иные проблемы с видеоадаптером.

• UEFI BIOS
  • 1 длинный 2 коротких – Об ошибке сообщает видеокарта
  • 1 длинный 3 коротких – Ошибка видеопамяти.

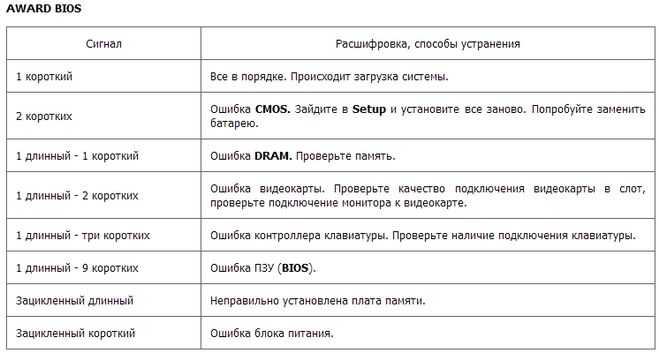

• Award BIOS
  • 1 длинный 2 коротких – Ошибка видеокарты.
  • 1 длинный 3 коротких – Ошибка видеопамяти.
• AMI BIOS
  • 1 длинный 2 коротких – Ошибка видеоадаптера (Mono-CGA).
  • 1 длинный 3 коротких – Ошибка видеоадаптера (EGA-VGA).
  • 1 длинный 4 коротких – Отсутствие видеоадаптера.
  • 1 длинный 8 коротких – Проблемы с видеоадаптером или не подключён монитор.
• IBM BIOS
  • 1 длинный 2 коротких – Неисправна видеокарта (Mono/CGA).
  • 1 длинный 3 коротких – Неисправна видеокарта (EGA/VGA).
• AST BIOS
  • 1 длинный 2 коротких – Ошибка гашения обратного хода кадровой развёртки.
  • 1 длинный 3 коротких – Ошибка в видеопамяти.
  • 1 длинный 4 коротких – Ошибка видеокарты. Неисправеная видеокарта.
  • 1 длинный 8 коротких – Ошибка в видеопамяти.

• Compaq BIOS

  1 длинный 2 коротких – Ошибка инициализации видеоадаптера.

• Quadtel BIOS
  • 1 длинный 2 коротких – Ошибка, неисправен видеоадаптер.
  • 1 длинный 3 коротких – Неисправен один из периферийных контроллеров.

• Dell BIOS

  Сигнал 1-2 – Не подключена видеокарта.

Поэтому, при обнаружении подобных сигналов при включении компьютера необходимо в первую очередь проверить видеокарту. Ниже приведены некоторые основные проверки, которые обычно проводят при такой неисправности.

• Проверка дополнительного питания.
  Если видеокарта оснащена дополнительным питанием, то необходимо проверить его подключения к блоку питания.
• Очистка контактов PCI Express.
  Также стоит попробовать очистку контактов. Снимите видеокарту с компьютера и протрите ее контакты с помощью ластика. После этого установите видеоадаптер обратно (не забыв о дополнительном питании) и повторите попытку запуска.
• Загрузка компьютера со встроенной графикой.Если имеется встроенная графикая, то вы можете снять дискретную видеокарту и подключить монитор к материнской плате. В такой конфигурации компьютер будет загружаться с использованием встроенной графики. Если загрузка прошла в штатном режиме, то с большой вероятностью ваша видеокарта неисправна.
• Проверка компьютера с заведомо исправной видеокартой.
  При наличии второй, заведомо исправной видеокарты, ее можно использовать для проверки. Снимите текущую видеокарту, замените ее на исправную и повторите попытку запуска. Если загрузка прошла в штатном режиме, то с большой вероятностью ваша видеокарта неисправна.
• Проверка на заведомо рабочем компьютере.При наличии второго, заведомо рабочего компьютера, его можно использовать для проверки. Снимите текущую видеокарту и установите на рабочий компьютер. Если в такой конфигурации загрузка компьютера прошла без проблем, то с большой вероятностью ваша видеокарта неисправна.

Данные проверки достаточно банальные, но они работают и их обычно достаточно, для того чтобы определить неисправность.

Также нужно отметить, что в Compaq BIOS есть похожая комбинация звуковых сигналов, которая выглядит как 1 короткий и 2 длинных сигнала. В данном случае, данная комбинация сообщает о неисправности оперативной памяти.

Расшифровки для AMI Bios

Если сигнал отсутствует, то скорее всего отключен или неисправен динамик, если Вы уверены, что он работает, то Ваша материнская плата сгорела (непирятный случай, если Вам нужно работать…)

Один сигнал — означает, что все ок и по идее должна грузиться система, если Вы не видите на экране изображения, значит отошла видеокарта(если внешняя), можно попробывать вытянуть ее и вставить обратно, или же на самом мониторе не подключен один из шнурков(питание/шнурок передачи данных, подергать их). Если не помогло, можно попробывать вытянуть все планки памяти, я еще и пробую протереть их обычной резинкой(школьной стирачкой, желательно, что бы она была мягкая), потом убрать все с нее и вставить планку(и) обратно в материнскую плату. Если же и это не помогло, то попробовать вставить в другой разъем. Если в компе две планки, попробовать одну вытянуть, другую вставить и наоборот. Если все выше упомянутое не помогло, могу Вас разочаровать, бегите в магазин за новой материнкой.

Два сигнала. В таком случае можно сначала проверить видео. Вы видите изображение на экране? Значит видео в порядке и Вы увидите на экране сообщение об ошибке памяти, попробовать вытянуть одну из планок, вставить другую и так по очереди, поменять разъем, если одна планка. Если память в порядке и Вы в этом уверены(память можно вставить в другой компьютер или она новая), то вперед в магазин за «матерью».

Если Вы слышите три сигнала, то эта ошибка связана с распознаванием DRAM (оперативная память), в этом случае сделайте все, что указано при двух сигналах, описание выше.

Четыре сигнала — тоже самое, что и с двумя сигналами, инструкция выше.

Если не дай бог у вас пять сигналов, то Вам не повезло) Ошибка процессора, или процессор менять, или материнку.

Шесть сигналов. Эта ошибка связана с контроллером клавиатуры. Попробуйте вытянуть/вставить клавиатуру, если не помогает — «вперед в магазин за материнкой».

Слышно семь сигналов? Ошибка процессора. Ваш «проц» сгорел. Следует менять процессор и вруг не помогло, то вперед в магазин за новой материнкой.

Разочарование геймера)), если слышно восемь сигналов динамика. Попробуйте вытянуть из разъема видеокарту, почистить и хорошенько вставить, если изображение на экране при включении не появилось и звуки продолжаются, значит магазин в помощь, вам нужна видеокарта.

Печальная ситуация, когда Вы слышите девять сигналов. Ошибка ПЗУ, у вас сгоревший BIOS. Магазин, консультанты и новый BIOS Вам не помешает).

Если десять сигналов и комп не грузится, а он не грузится), то это ошибка SMOS, эта неприятная ситуация подсказывает Вам, что все чипы связанные с SMOS должны быть заменены. Ну попросту говоря дешевле купить новую материнскую плату.

Одинадцать сигналов. Заменить КЕШ память

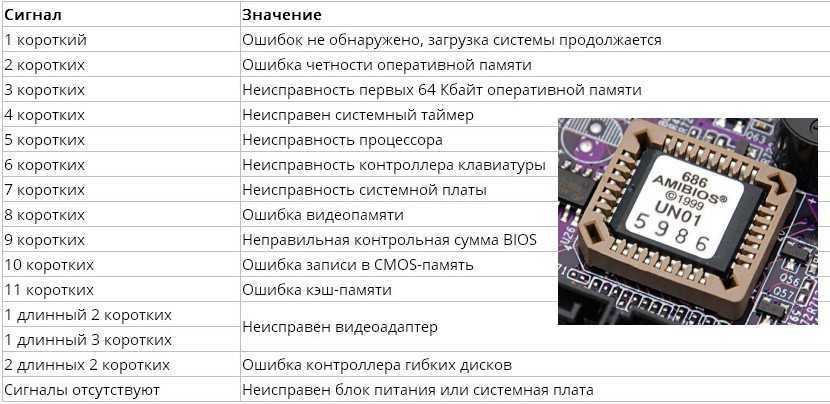

Звуковые сигналы BIOS: AMI BIOS

• — Два коротких сигнала спикера означают какую-либо неисправность в оперативной памяти компьютера. Варианты устранения неисправности: необходимо извлечь модуль памяти из слота, протереть сухой кисточкой и вставить модуль на место, если после запуска ПК сигналы повторяются, то возможно потребуется дальнейшее тестировании памяти или полная ее замена;
• — Три подряд коротких сигнала спикера означают ошибку чтения первых 64 Кбайт основной памяти ПК. Варианты устранения неисправности: необходимо извлечь модуль памяти из слота, при наличии пыли, протереть планку сухой кисточкой и вставить модуль на место, при повторении сигналов, возможно, потребуется дальнейшее тестировании памяти или полная ее замена;

• — Четыре подряд коротких сигнала спикера указывают на неисправность системного таймера. Варианты устранения неисправности: повторная перезагрузка ПК, а если сигналы повторяются, тогда ремонт или замена системной платы;
• — Пять подряд коротких сигналов спикера указывают на неисправность центрального процессора. Варианты устранения неисправности: повторная перезагрузка ПК, при повторении сигналов – замена процессора;
• — Шесть подряд коротких сигналов спикера указывают на неисправность контроллера клавиатуры. Варианты устранения неисправности: проверьте кабель и подключение клавиатуры к системному блоку, проверьте клавиатуры на другом компьютере. Если после проверки окажется, что клавиатура исправна, то остается вариант ремонта материнской платы, либо ее замена;
• — Семь подряд коротких сигналов спикера указывают на неисправность материнской платы. Варианты устранения неисправности: произвести повторную перезагрузку и если сигналы повторяются, то потребуется ремонт или покупка новой материнской платы;
• — Восемь подряд коротких сигналов спикера указывают на неисправность памяти графической карты. Варианты устранения неисправности: при повторении сигналов после перезагрузки потребуется либо ремонт старой, либо покупка новой видеокарты;
• — Девять подряд коротких сигналов указывают на неисправность самой микросхемы BIOS. Варианты устранения неисправности: перепрошивка микросхемы либо полная ее замена;
• — Десять подряд коротких сигналов спикера указывают на невозможность осуществления записи в CMOS-память. Варианты устранения неисправности: обнуление CMOS-памяти одним из выше приведенных вариантов. Если после установки значений BIOS по умолчанию сигналы повторятся, то необходима замена модуля CMOS-памяти;
• — Одиннадцать подряд коротких сигналов спикера указывают на неисправность оперативной памяти. Варианты устранения неисправности: необходимо извлечь модуль памяти из слота, при наличии пыли, протереть планку сухой кисточкой и вставить модуль на место, при повторении сигналов, возможно, потребуется дальнейшее тестировании памяти или полная ее замена;
• — Один длинный и три коротких сигнала спикера также как и один длинный и восемь коротких сигналов опять же указывают на неисправность видеокарты. Варианты устранения неисправности такие же, как и в предыдущем случае.
• — Отсутствие сигналов спикера возможно указывает на неисправность блока питания. Варианты устранения неисправности: проверьте крепление штекеров блока питания к разъемам на материнской плате, произведите очистку блока питания от пыли. В случае, если эти действия не дали результата, при возможности попытайтесь протестировать БП на другом компьютере. При подобных симптомах потребуется либо его ремонт, либо покупка нового блока питания.
