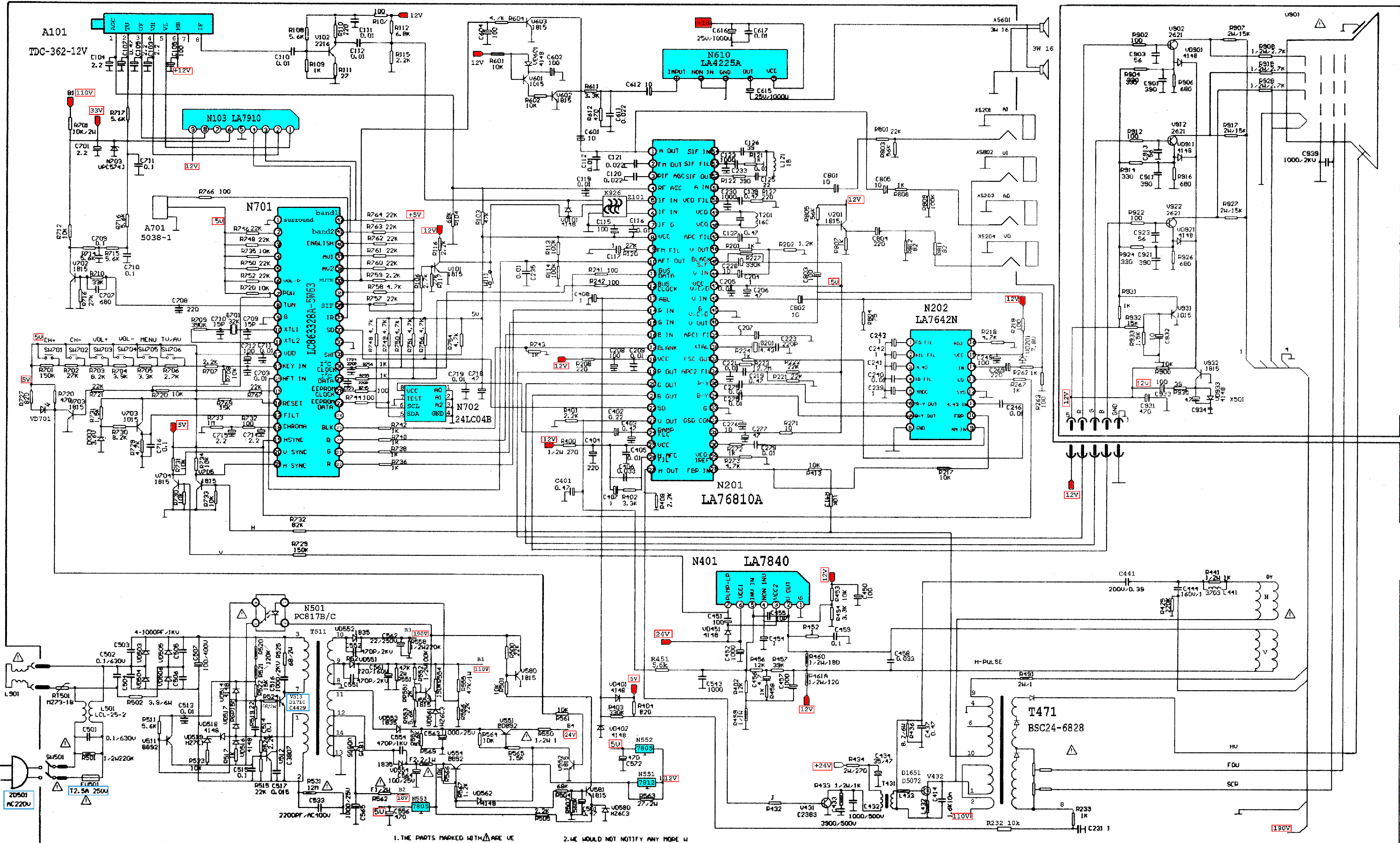

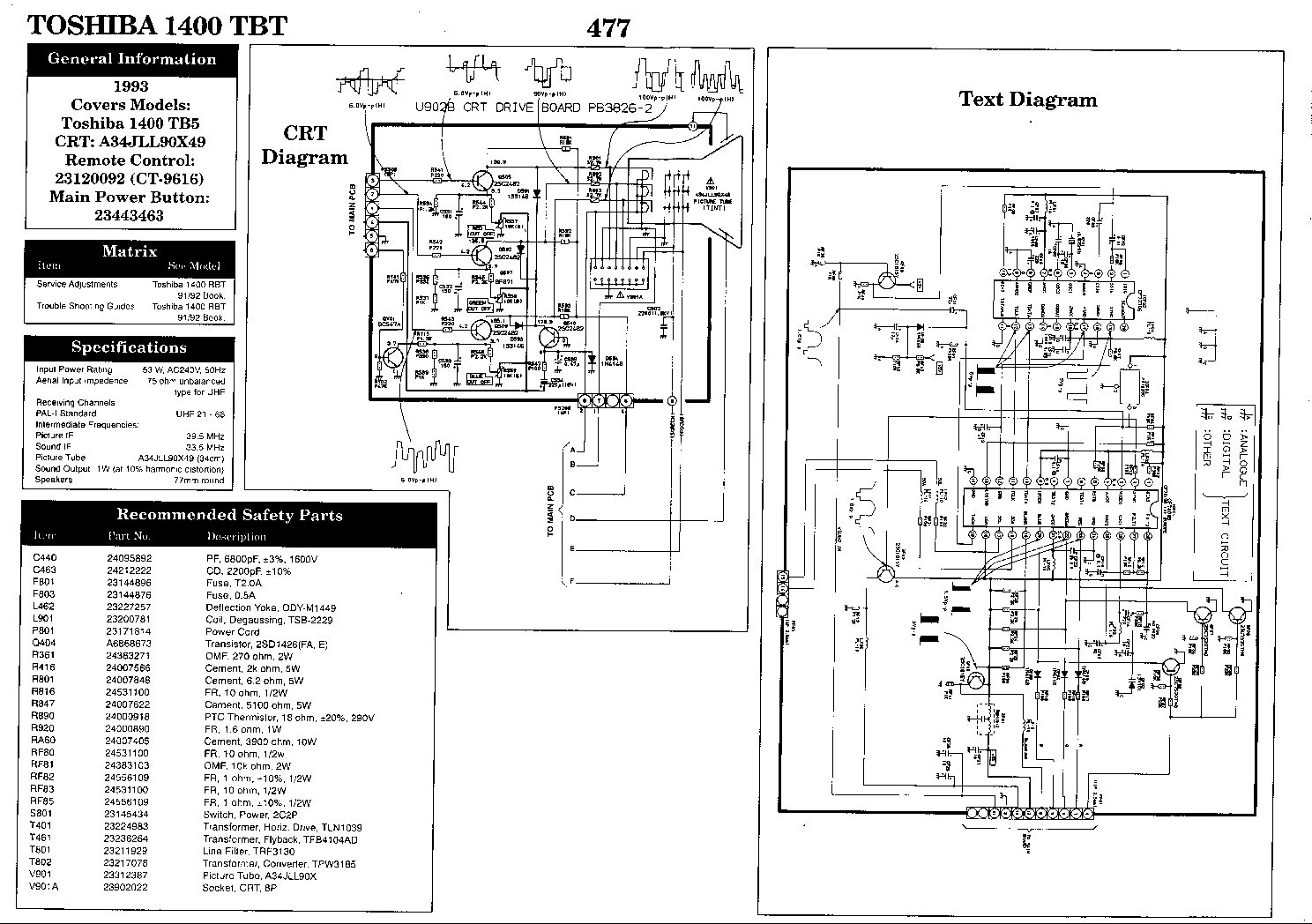

Ремонт телевизора toshiba 32tl933rb

Режим ПК

Положение изображения ПК и менюизображенияПК описаныниже. Другие пункты меню идентичныпунктамменю

телевизионногорежима. Пожалуйста, см. предыдущиеразделы. Для соединенияобратитесь к странице 6.

Автоположение

Синхронизация

Если Вы перемещаете изображениепо горизонтали или

Настройка синхросигнала исправляет искажения,

по вертикали в нежелательное положение, припомощи

которые отображаются как вертикальные полосы при

этой функции Вы можетеавтоматически переместить

отображении интенсивно меняющихся точечных

изображение вправильное положение.

изображений, например, крупноформатных таблиц,

параграфов или текста более мелких шрифтов.

Выберите опцию GEOMETRY основномменю.

В меню GEOMETRY нажимайте кнопку Down (Вниз)

пока не выделите DotClock.

Нажмите кнопку «Влево» (Left) или «Вправо» (Right)

для настройки значения.

Фаза

В зависимости от разрешения изображения и частоты

сканирования, которые Вы установили в телевизоре, Вы

можетевидеть нечеткоеили снежащееизображениена

экране. В таком случае, Вы можете воспользоваться

данной функцией для получения четкого изображения

методом проб и ошибок.

В меню GEOMETRY нажимайтекнопку Down (Вниз)

пока не выделите Phase.

Нажмите кнопкуВлево»(Left) или «Вправо» (Right)

для настройки значения.

Нажмите кнопку Down чтобы выделить Autoposition

затем нажмитекнопку Right

Клавиши управления изображением ПК

Грасположение

Функция горизонтального положения перемещает

изображение горизонтально по экрану вправо или влево.

Вменю GEOMETRY нажимайтекнопку Down (Вниз)

пока не выделите H Position.

Нажмитекнопку «Влево» (Left) или «Вправо» (Right)

для настройки значения.

В расположение

Функция вертикального положения перемещает

изображение на экраневертикальновверх иливниз.

В меню GEOMETRY нажимайте кнопку Down (Вниз)

пока не выделите VPosition.

Нажмите кнопку «Влево» (Left) или «Вправо» (Right)

для настройки значения.

Настройки контрастности, яркости и температуры

цвета в этом меню идентичнынастройкамизображения

телевизора.

Русский -16 —

Начальная настройка и установка программ

Передтем, как перейти ктелевизору, необходимо перевести декодер и аудиовизуальное записывающее устройство,

если они подключены, в Режим ожидания (Standby), а также удостовериться, что антенный кабель подключен.

Чтобынастроитьтелевизор используйтекнопки напультедистанционного управления какописанона странице 5.

Присоедините телевизор к сети и переключите его в

Вы должны дождаться, пока телевизорне завершитпоиск.

режим ожидания используя верхнюю кнопку Power

По окончании поиска телевизор автоматически выберет

(Питание). Нажмите любую пронумерованную или

позицию программы 1. Изображение может быть нечетким,

дополнительную кнопку на пульте дистанционного

а сигнал – слабым. Таким образом, можно изменить порядок

управления, загорится экран A.P.S. (автоматический

станций, используя таблицу программ, которая

поиск программ). Данная функция будет отображена при

появится на экране.

первом включении телевизора и после каждого сброса

установок.

Используйте кнопкиВверх» (Up) илиВниз»(Down) для

выделенияэлементовЯзык» (Language) и «Страна» (

Country). Нажмите кнопку «Влево»(Left) или «Вправо

(Right) для настройки выбранного элемента. Выберите

регион нажатием кнопокВверх» (Up) илиВниз» (Down).

При отображенном списке станций необходимо

Нажмите кнопку «Влево»(Left) илиВправо» (Right) для

использоватьклавиши «Вверх» (Up) или «Вниз»(Down)

установки выбранного региона. Затемнажмите OK для

для выбора станции, которую следует переместить, после

начала настройки.

чегонажать ЗЕЛЕНУЮклавишу.

Телевизорначнет поисктелевизионных станций.

Дляперемещения по списку необходимо использовать

клавиши «Вверх»(Up) или «Вниз»(Down). По мере

перемещенияктребуемой позициидругие станциибуду

менять свое расположение, а потом следует вновь

нажать ЗЕЛЕНУЮ клавишу. Выбранная станция

переместится на новую позицию.

При необходимости следует повторить данные действия,

послечего нажать кнопку EXIT.

Если телевизор не может быть присоединен к

аудиовизуальному записывающему устройству

Русский — 9 —

Видео о телевизорах

3 мая 2019

видеообзор

Тест телевизора Harper 50U660TS

К нам на тест попал весьма добротный телевизор с большой диагональю. Он не претендует на премиум-сегмент, это — хорошая «рабочая лошадка», отрабатывающая каждый вложенный в нее рубль. В основе Harper 50U660TS — отличная по характеристикам IPS матрица, возможности которой, на наш взгляд, могут быть в большей степени раскрыты в последующих модификациях. Если подключить внешний источник со своими тонкими настройками (например, компьютер или планшет) эта матрица способна сотворить наяву настоящее виртуальное чудо.

14 января 2019
+2

видеообзор

CES 2019: Инсталляция «ВОДОПАДЫ LG OLED»

Дисплей «Водопады LG OLED» представляет собой 260 цифровых экранов LG OLED в изогнутой и плоской конфигурациях.

8 сентября 2017
+1

видеообзор

Видеообзор телевизора Harper 43F660TS

К нам на тест попал добротный телевизор Harper 43F660TS, в котором установлена приличная матрица с приятной картинкой и практически идеальным цветовым охватом. Конечно, для уменьшения цены производителю пришлось пойти на некоторые технические компромиссы, установив не самую мощную аппаратную начинку, но ее вполне хватает для нормальной работы дома или на даче. Новая модель Harper адресована в первую очередь тем, хочет за не очень высокую цену иметь в своем доме универсальный развлекательный центр с очень достойным изображением, хорошим звуком и продвинутыми возможностями в области интернета.

14 мая 2017

видеообзор

Обзор Smart TV Harper 42F670T2S

Smart TV HARPER 42F670T2S — добротный телевизор, в котором установлена приличная матрица с хорошей цветопередачей, яркостью и углом обзора. Да, дизайн корпуса довольно скромен и нет функции 3D, но зато все остальные опции работают на ура. И стоимость телевизора на треть ниже, чем у именитых брендов. Использование в качестве телеоболочки OperaTV, конечно, смелое и оригинальное решение. Насколько широко эта платформа распространится в нашей стране, мы узнаем через некоторое время. Но в любом случае, эта оболочка не хуже других. И я бы рекомендовал телевизор HARPER 42F670T2S к покупке даже своим друзьям и близким.

23 июня 2015

видеообзор

Присоединение внешнего оборудования

Подключение персональногокомпьютера через РС

Антенные кабели

вход

Антенный кабель следует подключить к разъему на

• Перед выполнениемподключений, необходимо

задней панели телевизора. При использовании декодера

отключить компьютер и телевизорот сети.

иили аудиовизуального записывающего устройства

• Присоедините кабель ПК ко входу ПК (PCinput) на вашем

важно, чтобыантенный кабель подключался ктелевизору

телевизоре и к 15-контактному разъему на задней

через декодер и/или аудиовизуальное записывающее

панели компьютера.

устройство.

• Зажмите болты на штекерах пока соединительные звенья

небудут надежноскреплены.

Разъем SCART:

• ДлязвукаПКиспользуйтестерео-разъем

Подключите аудиовизуальное записывающее устройство

расположенный сзади телевизора.

к разъему IN/OUT телевизора. Подключите разъем TV

декодера к телевизору. Подключите разъем SAT

аудиовизуального записывающего устройства к разъему

MEDIA RECORDER декодера.

Перед включением функции APS (СИСТЕМА

АВТОМАТИЧЕСКОГО ПОИСКА ПРОГРАММ) переключите

Ваш декодер и аудиовизуальное записывающее

устройство в спящий режим.

К задней стенке телевизора можно подключить большое

количество внешнего оборудования, однако, для этого

необходимо изучить инструкции по эксплуатации всего

дополнительного оборудования.

При присоединении устройства в разъем S-VIDEO

установите в меню INPUTS-VIDEO. см. страницу 15.

Еслителевизор автоматическипереключается в режим

контроля подключения внешнего оборудования, для

возврата к обычному режиму нажмите необходимую

клавишу программы. Чтобы выбрать внешнее устройство

нажмите чтобы выбрать между TV, EXT1, EXT2,

S-Video или PCRGB.

Русский — 7 —

Принципиальные схемы БП телевизоров и их особенности

Типовая блок-схема источника питающих напряжений телевизора

Блоки питания ТВ выполняются по разным схемам с использованием различной элементной базы. Но принципы организации источника питания схожие.

Все БП современных телевизоров выполняются по импульсной схеме и содержат несколько модулей:

1. Входной модуль. Его задача – подготовить напряжение для питания остальных узлов. Входная часть может содержать фильтр электромагнитных помех, ограничитель тока, коммутатор питания (работает по сигналу из модуля дежурного напряжения и подает питание на основные блоки), а также выпрямитель, питающий импульсные преобразователи.
2. Корректор коэффициента мощности. На работу остальных блоков не влияет, БП может успешно работать и без него. Но выпрямители с фильтрами, коих в схема блока питания телевизора достаточно, отличаются резко несинусоидальной формой тока. Это приводит к появлению в токе потребления гармоник, создающих помехи в питающей сети, а также к повышению бесполезно потребляемого реактивного тока, что требует увеличения сечения проводников. Для борьбы с этими явлениями и служит ККМ, корректирующий соотношение активной и реактивной составляющей тока.
3. Модуль дежурного напряжения. Запитан и работает даже тогда, когда телевизор выключен (но включен в сеть). Формирует постоянно присутствующее напряжение питания +5 VDC, а также коммутируемое внутренней схемой +5 VDC и +12 VDC – в зависимости от потребности узлов телевизора. По команде с ПДУ или с кнопки ТВ подает на коммутатор сигнал о включении питающего напряжения на основной модуль питания.
4. Модуль питающего напряжения. Обесточен, если ТВ выключен. При подаче напряжения от выпрямителя входного модуля формирует несколько питающих напряжений для различных узлов телевизора и для питания экрана.

Обычно все модули расположены на одной плате и представляют собой различные функциональные участки схемы.

Конкретную схему можно рассмотреть на примере БП производства SAMSUNG платы источника питания BN44-0042. Он построен по приведенной выше блок-схеме.

Входные цепи и ККМ БП BN44-0042

От скачков напряжения схему защищает варистор CX801S. Дальше разработчики предусмотрели участок защиты от синфазных и противофазных помех, коммутатор питания основного модуля на реле F3PA005V и еще один защитный фильтр, после которого установлен выпрямитель HS801S. ККМ выполнен на базе специализированного контроллера FA5591N. Через ключи на мощных полевых транзисторах микросхема коммутирует дроссель LP802, улучшая форму потребляемого тока, и одновременно стабилизируя напряжение на выходе и осуществляя защиту от сверхтока.

Схема источника дежурного напряжения БП Samsung BN44-0042

Дежурный источник питания формирует основное +5VDC напряжение, коммутируемое напряжение +5 VDC и вспомогательное напряжение +12 VDC для питания микросхем основного источника и ККМ. Основа схемы – ШИМ-контроллер SQD3011K. Обмотки импульсного трансформатора коммутируются без дополнительных внешних ключей. Схема формирования основного и коммутируемого напряжений особенностей не имеет и является типовой для импульсных источников питания. Обратная связь для стабилизации напряжения организована с помощью оптрона.

Схема основного модуля BN44-0042

Источник основного питания построен по импульсному принципу на ИМС  FSFR1800XSL. Эта микросхема содержит встроенные силовые элементы, включенные по схеме полумоста, поэтому обмотку трансформатора она коммутирует также напрямую, без дополнительных элементов.

Выходное напряжение стабилизируется методом ШИМ, обратная связь организована через оптрон. Вторичные выпрямители выходных напряжений особенностей не имеют.

Похожие принципы положены в основу построения источников питания телевизоров LG (например, модуль LG32-13PL1). Но есть и отличия от рассмотренной раньше схемы. Главные из них:

• применена иная элементная база;
• отсутствует ККМ;
• на выходе источника другой набор питающих напряжений (так, для драйверов LED используется напряжение +65..87 VDC, а дежурное составляет всего 3,5 вольта);
• на модуль основного напряжения питание подано всегда, а коммутация ON/OFF производится по вторичной стороне.

Блок-схема БП LG32-13PL1

Схема ШИМ организована на микросхеме SSC1S311A. Она не имеет встроенных мощных ключей, поэтому для коммутации обмоток применен мощный MOSFET. Для питания драйверов LED используется отдельный контроллер PWM на микросхеме MAP3202.

Схема электрическая принципиальная БП LG

Диагностика неисправности телевизора

При первых симптомах поломки не стоит сразу же разбирать телевизор и извлекать блок питания. Дело в том, что причина проблемы часто кроется в розетке. Прежде всего стоит проверить наличие напряжение в сети, возможно неисправность в проводке. Причем наличие света или рабочие розетки в других комнатах еще ничего не значат, так как проводка может быть проложена только к одной розетке и проходить через отдельный автомат защиты. Проверить наличие напряжения в сети можно при помощи обычного индикатора.

Если напряжение есть, следует проверить его численное значение. Сделать это можно при помощи обычного мультиметра. Практически все современные телевизоры рассчитаны на рабочий диапазон напряжения в 210-250 В. Но в некоторых случаях напряжение может понижаться до пределов 190 или даже 170В. Телевизор не будет включаться только потому, что ему не хватает питания. В данной ситуации придется либо решать вопрос с энергопоставляющей компанией, либо прибегнуть к покупке стабилизатора.

Стабилизатор также поможет защитить телевизор от пагубных скачков напряжения в сети.

Если же все с источником питания и напряжением в порядке, проблемы действительно в самом телевизоре. А если он не включается, значит все кроется в неисправности самого блока питания

На что еще следует обратить внимание:

1. Издает ли телевизор посторонний звук – трещит, стучит, свистит или пищит.
2. Горит ли индикаторная лампа.
3. Не греется ли задняя стенка телевизора.
4. Происходит ли что-то при подключении телевизора к сети.

Далее можно будет приступить к разбору телевизора и извлечению из него платы блока питания для поиска локальных неисправностей.

Практика ремонта

Телевизор Toshiba 32w3453r

Поступил в ремонт телевизор с заявленной неисправностью:

«Не включается», «Нет изображения»

Внешний осмотр показывает отсутствие подсветки матрицы.

Произведено вскрытие и осмотр деталей.

Произведено вскрытие матрицы. Тестирование показало неисправность светодиодов в каждой из линеек подсветки. Произведена замена всех светодиодов:

Характеристики светодиодов аналагичные статье по ремонту LG 32LN540V :

• прямой Ток: 400mA
• импульсный Прямой Ток : 650mA
• обратный Ток : 25mA
• обратное Напряжение(VR): 0.8-1.2 В (ма)
• Рассеиваемая мощность (PD): 1460 МВт
• Напряжение в прямом направлении: 3.05-3.65 В

В данной модели ленты приклеены скотчем, после пайки нужно приклеить так, чтобы ленты более плотно прилегали к корпусу для лучшего охлаждения светодиодов. Клеим старым надежным БФ-2 — он хорошо выдерживает температурные нагрузки.

Для хорошего прижима при проклейке мне очень пригодились магниты от магнитных валов картриджей. Самые мощные от магнитных валов большого диаметра: от картриджей 12A, 53A, 05A, 80A и подобных, они давят своим весом и хорошо примагничиваются к железной поверхности, плотно прижимая светодиодные ленты:

Как показывает практика заменить лучше все светодиоды, так как их PN-переходы уже подверглись работе в экстремальных нагрузках. На некоторых (еще рабочих) светодиодах часто имеются следы перегрева, особенно на текстолите с задней стороны светодиодных лент. Горят они по причине завышенного заводом-изготовителем тока LED драйвера, что лечится доработкой блока питания, а именно уменьшением тока подсветки подбором номинала датчика тока, в зависимости от примененной заводом схемы и типа дравера.

Но об этом в конце статьи.

Часто поступают в ремонт телевизоры у которых включен демонстрационный режим для магазинов, в котором подсветка завышена на всю мощь, что также сокращает срок службы подсветки. Этот режим отключается с пульта управления телевизором через меню.

Далее. После ремонта LED линеек изображение также отсутствовало.

Произведена ревизия блока питания, обнаружено:

Блок питания VESTEL 17IPS11,

1) неисправен LED драйвер MP3394S, произведена замена.

2) N-канальный MOSFET транзистор FDD770N15A в корпусе D-PAK греется, но звониться как исправный, заменен

Итог: После замены вышеуказанных элементов телевизор вернулся в рабочее состояние.

После подобного ремонта необходима обязательная доработка блока питания, с целью уменьшения тока подсветки телевизора.

Как можно уменьшить ток на примере платы Vestel 17IPS11 с драйвером MP3394S?

Доработка блока питания Vestel 17IPS11 телевизора Toshiba 32w3453R:

Обратимся к даташиту на MP3394S:

Смотрим описание 6-pin (ISET) драйвера:

«Tie a current-setting resistor from this pin to ground to program the current in each Led string.This pin voltage is regulated to 1.22 volt. The Led current is proportional to the current through the ISET resistor.»

Переводим: «Соедините через резистор вывод этого пина на землю, чтобы запрограммировать ток в каждой LED ленте светодиодов. На этом выводе напряжение регулируется до 1,22 вольт. Ток LED подсветки пропорционален току, проходящему через этот ISET резистор. »

В данном случае на 6-м пине MP3394s видим 2 SMD резистора с маркировкой 4701 (47*10=4,7 kOm). Подбором номинала данных резисторов, являющихся по сути датчиком тока и регулируется ток подсветки. Увеличив номинал одного из резисторов до 8-9 kOm, уменьшаем ток подсветки. Проверить изменение яркости (тока) подсветки можно визуально или амперметром, вставив его в обрыв цепи питания LED лент.

Как показывает практика уменьшение тока до 250 mA на качестве изображения сказывается не сильно, зато подсветка проработает дольше и проблем со сгоранием сведодиодов уже не будет.

Светодиодные ленты для ремонта подсветки телевизора Toshiba 32w3453r вы можете приобрести задесь:

По всем вопросам напишите нам в комментарии или позвоните, телефон в разделе КОНТАКТЫ

Данные ленты п олный аналог Vestel 32inch REV0.2 TIS-4A 94V. В отличие от заводских, ленты изготовлены на алюминиевой подложке для рассеивания тепловыделения кристала диодов, имеют скотч 3М на всю длину ленты для монтажа на матрицу.

ВИДЕО ПО РАЗБОРКЕ МАТРИЦЫ И ВРЕМЕННОЙ ЗАМЕНЕ НЕИСПРАВНЫХ СВЕТОДИОДОВ:

Как понять, что именно БП вышел из строя

Самый заметный признак неисправного БП телевизора – не горит светодиод дежурного режима и устройство не реагирует на нажатие кнопок (в том числе, с пульта ДУ).

Другими основаниями считать, что БП вышел из строя могут быть:

• нестабильное включение (с нескольких попыток);
• светодиод дежурного режима светит, но реакция на попытку включения отсутствует;
• цвет светодиода меняется с красного на зеленый, но экран не горит и звука нет;
• посторонние шумы со стороны задней стенки (свистит, трещит и т.п.);
• ТВ включается, и присутствует звук, но экран не светит;
• другие неисправности.

Источниками любой из этих проблем могут быть и другие неисправности, но диагностику рекомендуется начать именно с проверки БП.

Установка и важная информация

Выбор места для установки

Устанавливайте телевизор в дали от прямых солнечных лучей; для

комфортного просмотра рекомендуется мягкий непрямой свет. Для

предотвращения попадания прямых солнечных лучей на экран

необходимо использовать шторы или жалюзи.

Телевизор следует установить на прочную подставку с плоской и

устойчивой посадочной поверхностью. Телевизор должен быть закреплен

к стене прочной лентой посредством крепежа на задней панели

телевизора, этопредохранитегоотопрокидывания.

Удостоверьтесь, что телевизорустановлен втакомместе, где онегоне

будут ударяться, и на него не будут падать другие предметы. Помимо

этого, в отверстия на корпусе телевизора не должны попадать мелкие

предметы.

Обратите внимание

ОСВОБОЖДЕНИЕ ОТОТВЕТСТВЕННОСТИ

Компания Toshiba ниприкакихобстоятельствахненесетответственности за утратутовара либоеговыходиз

строя по причине::

i) пожара;

ii) землетясения;

iii) случайного повреждения;

iv) намеренного неправильного использования продукта;

v)эксплуатации продукта в ненадлежащих условиях;

vi) за утрату и/или повреждение причиненное продукту во время владения третим лицом;

vii)любого повреждения или утраты в результате невыполненияинструкций или пренебрежения инструкциями

изложенными в руководстве пользователя;

viii) любого повреждения или утраты в результате неправильного использованияили использованиянеисправного

присоединенного оборудования;

Более того, компания Toshiba ни при каких обстоятельствах не несет ответственности за любую косвенную

утрату товара иили его выход изстроя, по причинам, приведенным выше, но не ограничиваясь ими, упущенную

выгоду, приостановку коммерческой деятельности, потерю записанных данных, произошедшие какпри нормальной

работетовара, такипри его неправильномиспользовании.

ПРИМЕЧАНИЕНеобходимо использовать настенное крепление или подставку «Toshiba» (если таковые

доступны). Если используется настенное крепление или подставка произведенное не «Toshiba»

одобрение BEAB будет лишено юридической силы, и оборудование будет использоваться

пользователем на его собственный риск.

Если стационарные изображения, сгенерированные текстовыми службами вещания 43, логотипами идентификации

каналов, компьютерными дисплеямиилиэкранными меню остаются на телевизоре долгое время, они могутстать

остаточными, поэтому рекомендуется уменьшать настройки яркости и контраста.

Крайне длительноеиспользование формата4:3на экране16:9 может привести к его удержаниювграницах 43, что

не является дефектом LCD-телевизора и не охватывается гарантией производителя. Регулярное использование

режимов с другими размерами и изменениеяркости “боковой панели” (еслидоступно длямодели) предотвратить

удержание изображения.

Русский — 4 —

Пульт дистанционного управления

ПростаяинформацияоВашемпульте дистанционногоуправления.

Отключениезвука

Спящий режим

Возвратк предыдущей

программе

Форматизображения

Главноеменю

Выбор управления Вашим

телевизором,

видеомагнитофоном или DVD-

плеером компании Toshiba

Нетфункции

Нетфункции

Установка батарей и рабочийдиапазон пульта дистанционного управления

Необходимо снять заднюю крышку, чтобы открыть отсек для батарей и

удостовериться, что батареи установлены правильно. . Для данного пульта

дистанционного управления подходят такие типыбатарей, как AAA,IEC R3 1.5В.

Нельзя комбинировать старую использованную батарею с новой, а также

использовать различные типы батарей. Полностью разряженные батареи следует

сразу же извлечь для предотвращенияпротекания кислоты в батарейный отсек.

Использованные батареи необходимопоместить в специальное место захоронения

отходов.

Внимание. Батареи нельзя подвергать чрезмерному воздействию тепла, в. частностиотсолнечного света, огня и пр.

частностиотсолнечного света, огня и пр.

Функционирование пульта дистанционного управления ухудшается на расстоянии

болеепятиметровилиподуглом долее 30 градусовотцентрателевизора. Если

рабочийдиапазонуменьшается, батареи, возможно, требуется заменить.

Русский — 5 —

Выбор номера телепрограммы

Выбор разъемавводаот

внешнихисточников

Выбор режимаизображения

Выход изменю

Изменениепорядка

расположенияпрограмм

(текстовыхстраниц) и

громкости

При работесменюкнопки

направленияперемещают

курсорна экране вверх, вниз,

влевоили вправо.OK чтобы

подтвердить выбор

Дляотображенияинформации

наэкране

Стерео/двуязычныепередачи

Прииспользованиивидеомагнитофона

или DVD-плеера Toshiba:

Нажмите дляфункцииПАУЗАШАГ

Нажмите дляВОСПРОИЗВЕДЕНИЯ

НажмитедляПЕРЕМОТКИ НАЗАД

НажмитедляБЫСТРОЙ

ПЕРЕМОТКИВПЕРЕД

Нажмите дляВЫБРОСА

Нажмите дляОСТАНОВКИ

НажмитедляСКАЧКАНАЗАД

Нажмите дляСКАЧКАВПЕРЕД

При работев режиме

телевизора:Индикация

времени

При работев режиметекста

Функции текстовыхклавиш

см

. .

стр. 18

Ремонт телевизора TOSHIBA 32AV933RB

Общие рекомендации по ремонту TV LCD

Ремонт TOSHIBA 32AV933RB , 32AV934RB необходимо начинать с диагностики неисправности и внимательного осмотра внешних и внутренних его компонентов, в том числе и корпусных. В некоторых случаях видимые внешние повреждения элементов могут подсказать направления поиска неисправности и локализации дефекта до начала проведения необходимых измерений в контрольных точках узлов электронных схем. В некоторых случаях неисправные элементы видно невооружённым глазом, например, обугленные резисторы или вздувшиеся металлокерамические конденсаторы, либо электролитические в фильтрах выпрямителей. Образовавшиеся кольцевые трещины в пайках выводов трансформаторов или греющихся элементов схемы так же являются частыми источниками многих неисправностей с самыми различными внешними проявлениями. Если TOSHIBA 32AV933RB , 32AV934RB не включается, никакие контрольные лампочки на передней панели не горят и не моргают, следовательно, есть очень большая вероятность неисправности модуля питания DPS-140SP. Диагностику блока питания всегда следует начинать с проверки предохранителя и, при его обрыве, необходимо в первую очередь проверить диоды выпрямительного моста и силовой ключ K6A60DR на вероятность лавинного или теплового пробоя. Следует помнить, что ключи N-FET, используемые в обратноходовых преобразователях, крайне редко выходят из строя без причин, которые необходимо искать, проверяя другие элементы схемы. Часто пробой вызван неисправностями электролитических конденсаторов или полупроводниковых элементов в первичной цепи, либо обрывом резисторов в цепях стабилизации. Микросхема ШИМ-контроллера DDA010 (8), Р1216 так же может быть причиной пробоя силового ключа преобразователя. При использовании в модулях питания узла коррекции коэффициента мощности (ККМ), поиск неисправности становится несколько более сложным и требует дополнительного опыта и знаний устройства их работы.

В тех случаях, когда у телевизора TOSHIBA 32AV933RB , 32AV934RB пропало изображение, а звук есть и все остальные функции работоспособны, есть вероятность неисправности инвертора (преобразователя для питания ламп подсветки). При включении телевизора, изображение может ненадолго появиться и сразу же пропасть. Необходимо учитывать, что с такими проявлениями выходят из строя и сами лампы, неисправность которых выявить можно заменой, подключив для диагностики в разъёмы заведомо исправные и подходящие по мощности. Диагностика инвертора 6632L-0626A LC320WXN может быть затруднена по причине срабатывания защиты, которая организована конструкторами для предотвращения негативных последствий или возгораний в аварийных случаях, например, при замыканиях или обрывах в цепи питания ламп, а так же их возможной разгерметизации. Чтобы сделать необходимые замеры в контрольных точках или снять нужные осциллограммы, ремонтникам приходится блокировать цепи защиты в целях возможности диагностики

В этих случаях необходимо соблюдать особую осторожность ввиду риска выхода из строя силовых элементов. После окончания всех ремонтных работ следует обязательно восстановить цепи защиты для полноценной и безопасной дальнейшей эксплуатации телевизора пользователем

Материнская плата 75031643 (=75030330) 32AV933 rev 1.02 подлежит проверке в случае, если нет реакции на пульт и функциональные кнопки, индикатор дежурного режима моргает или горит постоянно. В таких случаях, если исправны стабилизаторы питания микросхем, возможно, необходимо обновление программного обеспечения. В отдельных случаях для ремонта платы MB (SSB) может потребоваться замена чипов — MSD3704PX-LF-VW , TAS5707 , 4435GH , TPA6132A2RTER_4VIA AIVI TI 221 AJ6Q , MX25L6406EM2I-12G на новые или заведомо исправные. Перед заменой тюнера TDTK-G641D, если нет настройки на каналы, прежде необходимо проверить напряжение питания тюнера на соответствующем выводе.

Типовой дефект шасси 32AV933: Телевизор не выходит в рабочий режим, светит красный индикатор на панели, появляется надпись DO NOT POWER OFF SCAN и шкала сканирования в перевёрнутом виде. Проходит сканирование от 0 до 100% и вновь начинается от 0%. После 100% всё опять повторяется по кругу.Замена ПО с официального сайта через USB не помогает. Требуется замена SPI FLASH 25Q64. Прошивка для панели LC320EXN(SE)(A1) взята с сайта remont-aud-net. Микросхему SPI FLASH производителя Winbond необходимо заменить на новую.

Внимание пользователям! Самостоятельный ремонт телевизора TOSHIBA 32AV933RB , 32AV934RB без соответствующей квалификации и опыта может привести к его полной неремонтопригодности!

звука, эквалайзер, баланс, AVL, эффект

( Используйте кнопки Up (Вверх) и Down (Вниз) для

Настройки звука

выбора частотыи затем Left (Лево) и Right (право)

для настроек на свой вкус. Примечание

Кнопка громкости

пользовательские настройки сохраняются

автоматически. 3-) Для сохранения настроек

Нажимайте or на пульте дистанционного

нажмите кнопку OK.

управления или настройте громкость, нажимая кнопки

наверху телевизора.

Нажмите EXIT чтобы вернутся к просмотру

Отключение звука

телепередач.

Нажмите один раз на пульте дистанционногоо

БалансЗвука.

упрвления, чтобы выключить звук и снова, чтобы

отменитьотключение звука.

Нажмите кнопку Right (Право) чтобы выбрать опцию

SOUND (Звук) в главном меню.

Эквалайзер

Нажмите кнопку Down (Вниз) чтобы выделить Bal-

Функция эквалайзер позволяет выбрать несколько

ance (Баланс) и Right (Право) и Left (Лево) чтобы

настроек звука; Простой, Разговор, Музыка. Личный,

настроитьустановки. 3-) Для сохранения настроек

Джаз. Персональная настройка может бытьизменена

нажмите кнопку OK.

и сохранена в соответствии с персональными

предпочтениями.

Нажмите ВЫХОДдля завершения.

Выберитеопцию SOUND основном меню.

AVL — автоограничение уровня

громкости

AVL ограничивает уровень громкостии предотвращает

чрезмерные изменения громкостикоторые происходят

присменеканаловили при преключениипрограммы на

рекламу.

В меню SOUND нажмите кнопку Down (Вниз) чтобы

выделить AVL.

Используйте кнопки Left (Лево) и Right (Право)

чтобы включить или выключить AVL. 3-) Для

сохранения настроек нажмите кнопку OK.

Эффект

Используйте кнопку Down чтобы выделить Equal-

Эффект создает синтетический звуковой эффект для

izer затем нажмите Right чтобы выбрать.

фильмов и телевизионных программ записанных в моно.

В меню SOUND нажмитекнопку Down (Вниз) чтобы

выделить Effect.

Используйте кнопки Left (Лево) и Right (Право)

чтобы включить или выключить Effect. 3-) Для

сохранения настроек нажмите кнопку OK.

Русский -14 —

Новости Toshiba

8 августа 2019

Презентация

Toshiba Memory представляет XL-FLASH — решение в сфере памяти класса хранилища

Компания Toshiba Memory Europe (TME) сегодня объявила о запуске в производство нового решения в области памяти класса хранилища (Storage Class Memory, SCM) — XL-FLASH. Оно создано на основе собственной инновационной технологии TME — 3D-флеш-памяти BiCS FLASH с размещением 1 бита данных в ячейке (SLC) — и обеспечивает низкую задержку и высокую производительность, востребованные в дата-центрах и корпоративных хранилищах данных.

5 апреля 2019

Презентация

Toshiba Memory Europe добавляет модули UFS для автомобильных систем

Компания Toshiba Memory Europe (TME) объявляет о начале поставок ознакомительных образцов новых устройств встраиваемой памяти стандарта JEDEC UFS 2.1 для автомобильных систем. Модули UFS для автомобильной электроники, представленные компанией, могут работать в широком диапазоне температур (от -40 до +105 °C), соответствуют требованиям AEC-Q100 Grade2 и обладают повышенной надежностью, необходимой для работы в различных автомобильных системах. Серия включает четыре устройства разной емкости: 32 гигабайта (ГБ), 64 ГБ, 128 ГБ и 256 ГБ.

3 апреля 2019

Презентация

Компания Toshiba Memory Europe объявляет о выходе на рынок платформы XD5 Series, включающей твердотельные накопители (SSD) с интерфейсом NVMe в компактном форм-факторе 2,5 дюйма толщиной 7 мм, оптимизированные для снижения задержки и повышения стабильности производительности при рабочих нагрузках с высокой интенсивностью чтения данных. SSD XD5 Series в форм-факторе 2,5 дюйма предназначены как для центров обработки данных, так и для облачной инфраструктуры, прекрасно подходят для баз данных NoSQL, больших горизонтально масштабируемых систем интеллектуального анализа данных и решений для потоковой передачи данных. Они также оптимальны для применения в решениях и системах проекта Open Compute Project (OCP).

4 декабря 2018

Презентация

Toshiba представляет новые модели портативных накопителей CANVIO

В постоянном стремлении дать современным пользователям и предприятиям больше свободного места для хранения информации Toshiba представляет новые внешние жёсткие диски ёмкостью 4 ТБ в линейках портативных накопителей CANVIO PREMIUM, ADVANCE, BASICS и READY. Таким образом, компания на 33% увеличивает максимальную ёмкость своих линеек портативных накопителей, которая ранее достигала 3 ТБ.

31 августа 2018

Презентация

Toshiba представляет карты памяти N502, позволяющие записывать видео в формате 8K

Компания Toshiba Memory Europe представляет серию SD-карт UHS-II EXCERIA PRO N502, созданных для работы в самых современных цифровых камерах и позволяющих записывать видео в форматах 4K и 8K, а также выполнять непрерывную фотосъемку.
