Сколько в среднем стоит ремонт подсветки на телевизоре lg

Схемы ЖК телевизоров LG

В этом разделе собраны схемы ЖК (LCD) телевизоров LG.

Любую из схем вы можете скачать, причем совершено , без регистрации, без СМС, напрямую с сайта без файлообменников. Все схемы во вложениях внизу страницы.

Все файлы проверены антивирусом!

Возможно следующая информация Вам будет полезна:* Если Вам нужны программы для просмотра скачанных файлов, то Вы найдете их в разделе СОФТ* Если у Вас есть вопросы по ремонту- приглашаем к нам на ФОРУМ* Если Вы ищете где можно найти специалистов по месту жительства- заходите в раздел РАДИОКОМПАС* Если Вы сами занимаетесь ремонтом, то тогда у Вас есть возможность сообщить о себе в разделе Радиокомпас- просто обращайтесь в ОБРАТНУЮ СВЯЗЬ раздела

Возможно Вас также заинтересует:

Схемы кинескопных телевизоров (CRT) LG\Gold StarВход в сервис телевизоров LGСхемы автомобильной аудиотехники LGСхемы мониторов LGИстория бренда

Схема ЖК телевизора LG 32LB1R-ZE, 37LB1R-ZEШасси ML-051B

Схема ЖК телевизора LG Шасси ML-051A Модель LG 26LX1R-ZE

Схема ЖК телевизора LG RZ-27LZ55Шасси ML-041A

Схема ЖК телевизора LG 37LP1DAШасси ML-03JA

Схема ЖК телевизора LG 26LC51(C), 26LC7R

Шасси LP78A

Схема ЖК телевизора LG 37LC2R-TH, 42LC2R-THШасси LP62C

Схема ЖК телевизора LG 37LC2R-ZH, 42LC2R-ZHШасси LP62A

Схема ЖК телевизора LG 26LC2R-TJ, 32LC2R-TJШасси LP61C

Схема ЖК телевизора LG 26LC2R-MJ 32LC2R-MJШасси LP61A

Схема ЖК телевизора LG 42SL9000Шасси LD91L

Схема LCD телевизора LG 32LH7000,32LH7000-ZAШасси LD91D

Схема ЖК телевизора LG 42LH5000Шасси LD91B

Схема ЖК телевизора LG 32LG2100_ZA, 37LH4000Шасси LD91A

Схема LCD телевизора LG 42LG5010 42LG5010-ZD, 42LG5020, 42LG5020-ZB, 42LG5030, 42LG5030-ZEШасси LD84D

Схема ЖК телевизора LG 32LG3000, 37LG5000Шасси LD84A

Схема ЖК (LCD) телевизора LG 42LF66, 42LF66-ZEШасси LD75A

Схема ЖК телевизора LG 32LT75Шасси LD74A

Схема ЖК телевизора LG 32LB75 32LB76Шасси LD73C

Схема ЖК телевизора LG 22LS4D-ZBШасси LD73B

Схема ЖК телевизора LG 32LC7D 32LC7D-ZA, 32LC55 32LC55-ZA, 32LC56, 32LC56-ZCШасси LD73A

Схема ЖК телевизора LG 32LC2D(B)-EC, 37LC2D(B)-EC, 42LC2D(B)-ECШасси LD61A

Схема ЖК телевизора LG 32LN570VШасси LD33B

Схема ЖК телевизора LG 26LN460R, 460U, 467U, 4607Шасси LD33P

Схема ЖК телевизора LG 42LD650, MFL63263110Шасси LD03B

Схема ЖК телевизора LG 22LN450U. 457U; 26LN450B, 457B, 457U, 4503, 4505Шасси LC31

Схема ЖК телевизора LG 20LS7D(C), 20LS7D(C)-UBШасси LA74E

Схема ЖК телевизораLG32LB9D-UAШасси LA73A

Схема ЖК телевизора LG 47LC7DF(UB)Шасси LA73A

Схема ЖК телевизора LG LG 32LD350/UAШасси LA04A

Схема ЖК телевизора LG 20LS1R, 20LC1R, 15/21LC1RB-MGШасси CL-81

Телевизор ЖК телевизора LG 32LK330/ 32LK455шасси LD01U

Вложения к странице
Файл	Описание	Размер файла:
26LN460R_Ch-LD33P.rar		5322 Кб
LG 32LA62XX шасси LD33B.rar		10001 Кб
LG RZ-27LZ55_ ML-041A.rar		6942 Кб
LG_ LD73B.rar		7886 Кб
LG_ LD73C.rar		11255 Кб
LG_32LD350_LA04A.rar		8130 Кб
LG_32LG2100_LD91A.rar		3795 Кб
LG_32LK330_455_ LD01U.rar		6858 Кб
LG_42SL9000_LCD.rar		4605 Кб
LG_chassis_LP78A.rar		4548 Кб
lg_lcd_ch_LA73A_32LB9D-UA.rar		7926 Кб
lg_lcd_ch_la73a_47lc7df_ub.rar		5031 Кб
lg_lcd_ch_LD73A.rar		5123 Кб
lg_lcd_ch_LD84A.rar		7950 Кб
lg_lcd_ch_ML-051A.rar		7815 Кб
lg_lcd_ch_ML-051B.rar		4182 Кб
lg_lcd_LD74A.rar		7447 Кб
lg_lcd_ML-03JA.rar		5951 Кб
LG_LD_03B.rar		4949 Кб
lg_tv_ch_LD84D.rar		3414 Кб
LG_TV_LC31.rar		4954 Кб
lg_tv_lcd_ch_CL-81_15LC1RB-ZG_20LC1RB-ZG.rar		7406 Кб
lg_tv_lcd_ch_LA74E.rar		3100 Кб
lg_tv_lcd_ch_LD61A.rar		7328 Кб
lg_tv_lcd_ch_LD75A.rar		1691 Кб
lg_tv_lcd_ch_LP61A.rar		8725 Кб
lg_tv_lcd_ch_LP61C.rar		8660 Кб
lg_tv_lcd_ch_LP62A.rar		5422 Кб
lg_tv_lcd_ch_LP62C.rar		5965 Кб
ServiceManual_32LH7000_LD91D.rar		3312 Кб
ServiceManual_42LH5000_LD91B.rar		4576 Кб

Какая деталь за что отвечает?

Впервые взглянув на модуль управления СМА LG, можно удивиться, насколько много он содержит полупроводниковых элементов. Если проверять каждый, уйдет уйма времени, поэтому нужно понимать, какие датчики за что отвечают. Тогда получится соотнести эти сведения с «симптомами» поломки и быстрее обнаружить дефект.

В общем, модуль машинки-автомат LG состоит из двух частей. Это панель управления и силовой блок. Чтобы добраться до самой платы, деталь придется разобрать. Под кожухом и компаундом расположены полупроводниковые элементы, контролирующие работу разных узлов СМА.

Поэтому, чтобы не проверять каждый полупроводник, подумайте, что именно вам не нравилось в работе машинки. Если она просто перестала включаться, придется протестировать датчики, отвечающие за питание прибора

Если отмечались проблемы с инверторным движком, пристальное внимание уделите силовой сборке HS1, служащей для управления приводным мотором. Разберемся со всем по порядку

Слева на модуле управления расположены элементы, отвечающие за питание машинки. Это:

интегральный стабилизатор KIA7805, на плате он обозначен U14;
импульсный конвертор на базе шим контроллера STR-A6059M;
сетевой выпрямитель и фильтр (обозначены BD1 и CE4);
защитный варистор (Z2);
сетевой предохранитель;
микросхема ключевого преобразователя (обозначена U12);
импульсный трансформатор SMPS;
диод D13, конденсатор CE2;
диод D11, конденсатор CE8, канал питания 9V;
диод D12, конденсатор CE9, канал питания 12V;
диод D14, конденсатор CE6, канал питания 12V;
диод D6, стабилитрон ZD1, транзистор Q1, резистор R103;
резистор R74, он же 205;
оптрон U15, транзисторная сборка U3;
процессор U13;
реле Х1 (оно, также, последовательно подключено в цепь ТЭНа);
интегральный стабилизатор напряжения 5V, обозначен U

Следующий элемент на плате управления – датчик температуры. Сюда включены полупроводники:

контакт 4 (ТН1) соединителя RD6;
резистор R12;
37 нога процессора U

За работу ТЭНа отвечают следующие полупроводники модуля:

реле Х1;
64 нога процессора U13;
1 и 16 ноги сборки U3;
реле Х2;
24 нога процессора U13;
транзистор Q7.

Также на модуле присутствует резервный канал управления реле. Компоненты устанавливаются опционально. Речь идет о следующих полупроводниках:

75 нога процессора U13;
резистор R83;
транзистор Q5;
реле Х4;
второй контакт соединителя BL

За работу прессостата отвечают:

резисторы R6, R7;
67 нога процессора U13.

Следующий блок полупроводников отвечает за работу клапана отделения предварительной стирки. Это:

29 нога процессора U13;
4 и 13 ноги сборки U3;
резистор R25, R29;
оптрон U8;
симистор TR3;
контакт 1 соединителя YL4.

За функционирование клапана отделения основной стирки отвечают:

31 нога процессора U13;
6 и 11 ноги сборки U3;
резистор R23, R27;
оптрон U6;
симистор TR5;
контакт 4 соединителя YL4.

Следующая цепь обеспечивает управление клапаном залива горячей воды:

31 нога процессора U13;
6 и 11 ноги сборки U3;
перемычка J1;
резистор R24, R28;
оптрон U7;
симистор TR4;
второй контакт соединителя YL4.

За работу сливного насоса СМА отвечают полупроводники:

61 нога процессора U13;
резистор R77, R79, R82;
транзистор Q4, Q3;
оптрон U4;
симистор TR20;
контакт 4 соединителя BL4.

Если наблюдаются проблемы с устройством блокировки люка СМА, обратите внимание на следующий блок элементов:

27 нога процессора U13;
2 и 15 ноги сборки U3;
резистор R21;
оптрон U2;
реле Х3;
контакт 1 соединителя BL4.

За работу датчика Холла, контролирующего скорость оборотов двигателя, отвечают:

контакт 4 и 6 соединителя BL6;
резистор R44, R60;
3,4,5,6 ноги микросхемы U1;
19,20 нога процессора U

Если у стиральной машины перестал работать мотор, протестируйте следующую цепь:

17 нога процессора U13 – силовая сборка HS1 (выходные каскады и драйверы) – микросхема U1;
компаратор из состава микросхемы U11 – накопительный дроссель RA – резистор R58, R57;
6,7 ноги компаратора U11 – контроль напряжения питания 300V, сигнал идет по цепи с диодной сборкой BD1, резистора R70 и 41 ноги процессора U

Как видно, полупроводниковых элементов на плате предостаточно, поэтому ремонт модуля управления может оказаться непосильным для новичков, ничего не смыслящих в микросхемах. Если у вас такие понятия, как резисторы, реле, оптроны не вызывают удивления, и вы примерно понимаете, как строятся цепи, то можно попытаться починить блок самостоятельно.

Преимущества LED-подсветки

И газоразрядные лампы, и светодиодная подсветка решают одну и ту же задачу. Они образуют задний световой фон для матрицы дисплея телевизора, которая имеет ячейки с управляемой прозрачностью пикселей и их цветового окраса. Однако современное техническое решение на полупроводниковых кристаллах имеет множество преимуществ. Причем это плюсы как для производителей, так и пользователей, повышающие надежность ТВ, его безопасность, долговечность и другие характеристики.

Телевизоры стали тоньше. Проводник, на котором крепятся диоды с линзами, а также рассеивающий фильтр занимают очень малую высоту. В сравнении с прошлым поколением телевизоров с ламповой подсветкой, выигрыш в толщине составляет до 10 см.
Светодиоды прочны и надежны, равнодушны к падениям. Они выдержат удар, если телевизор упадет или будет вибрировать при транспортировке.
Пользователь получает гораздо более яркий экран за ту же стоимость его эксплуатации. Уровень потребления энергии полупроводниковых кристаллов во много раз меньше аналогичного показателя газоразрядных ламп.
Уровень выделения тепла у диодов ничтожен. Использование телевизора становится безопаснее.
У полупроводниковых кристаллов срок службы измеряется сотнями тысяч часов непрерывного свечения без падения интенсивности потока. Телевизор годами будет показывать ту же яркую картинку, что и в первый день после первого включения.

Очевидны выгоды и для здоровья общества. Светодиоды проще утилизировать. В них нет паров ртути, у сервисных мастерских нет необходимости вести строгий учет, ответственное хранение и сдачу вышедших из строя деталей в специальные пункты сбора. В результате пользователь получает низкую цену ремонтов и их высокую скорость.

Кроме этого, нет опасности поражения парами ртути внутри квартиры. Если ребенок вдруг случайно разобьет ЛЕД телевизор, никакой особой проблемы не образуется. Безопасность светодиодной подсветки еще в том, что каждый из ее элементов работает нанизком напряжении, при поломках не возникает дуговых разрядов, образования пламени и других ситуаций, способных привести к значительным негативным последствиям.

Описание файла

LCD TV SERVICE MANUAL

LG MODEL : 32LH2000 32LH2000-ZA

LG MODEL : 32LH2010 32LH2010-ZB

Mstar S6 SDDR_A LGE3368A (No-DVIX) (IC100)

Tuner (TDFW-G235D1) TU1000

Buffer 74LVC541A IC502

Buffer 74LCX244 IC501

TPA6110A IC700 – Head Phone

TCON with FRC MST7327N IC101

Источник Питания LG LGP32-09P__EAY58582801__EAX55176301.

LCD TV 32LH20; 26LH20; 32LH30; 32LH35__32LF20-32LF11-UA (1)

Ремонт подсветки телевизора LG: видео

Пожалуй, самое неприятное происшествие, которое может произойти в квартире, это поломка незаменимого телевизора, который давно стал единственным развлечением и источником информации. Особенно это актуально для современных ТВ с функцией смарт, которые плюс ко всему заменили своим владельцам и персональные компьютеры.

Представьте себе такую ситуацию, придя домой вы включаете любимый телевизор, а на экране нет изображения, тут может быть несколько вариантов развития событий:

Нет изображения, а звук есть;
Телевизор не функционирует вообще;
Горит индикатор, но ТВ не включается;
Телевизор не включается, индикатор мигает.

Естественно, что каждый из этих пунктов предполагает различного рода поломки, поэтому рассмотрим подробнее их все. Также в формате этого обзора вы получите несколько советов, что поможет вам предпринять какие-либо действия по устранению неисправностей самостоятельно, не прибегая к помощи мастеров сервисного центра LG.

Ремонт подсветки

Частая проблема, из-за которой телевизор LG может ничего не показывать — неисправность подсветки LED. Многие пугаются, когда узнаю от случившемся, думая, что придётся поменять ЖК экран телевизора целиком. Но, это совсем не так. Подсветка — вполне ремонт пригодная деталь.

Главный признак того, что всё дело именно в подсветке: больше ничего не показывающий дисплей, при том, что звук есть и никаких внешних повреждений не было. Каналы зачастую тоже продолжают переключаться без проблем.

Окончательно удостовериться в том, что виной всему сломанная подсветка можно, предварительно затемнив помещение с помощью штор и выключенного света. Как только в комнате станет темно, необходимо посветить любым фонариком на включённый экран с расстояния мера-двух. Изображение на нём станет видно, хотя оно будет крайне затемнённым.

Основная причина проблем с подсветкой в телевизорах LG — последовательное подключение всех диодов. Это приводит к тому, что даже при перегорании одного из них — работать перестаёт вся цепь. Для того, чтобы не работала ни одна лампочка отвечают защитные микросхемы, отключающие при малейших проблемах диодную ленту целиком.

Ремонт подсветки телевизора LG осуществляют одним из трёх способов:

в официальном сервисном центре;
в частной мастерской;
самостоятельно.

Первый вариант больше всего подходит, если на момент поломки не успела истечь гарантия. Но стоит учитывать, что в официальных сервисах светодиодную подсветку не чинят отдельно от матрицы, поэтому починить без гарантии лишь первую не удастся — придётся заплатить не 12 тысяч рублей за всю матрицу. Гарантия выдаётся на сам ТВ на год, а на новые детали — до трёх месяцев. Замена подсветки телевизора LG у частного мастера возможна как дома у владельца, так и в мастерской. Стоимость такой процедуры составит от пяти сотен до пяти тысяч рублей в зависимости от количества поломавшихся диодов, их типа, размера экрана и марки самого устройства.

Но многие владельцы подобной бытовой техники предпочитают делать ремонт ЖК телевизора Элджи своими руками, поскольку это не так сложно, как кажется на первый взгляд. Набор необходимых инструментов довольно прост и их можно найти практически в любом доме:

тестер определения работоспособности диодов;
отвёртки необходимых размеров;
шуруповёрт;
бытовой фен.

Для того чтобы узнать, какая нужна марка светодиодных лент, необходимо обратиться к технической документации устройства. В ней указывают не только данные об оригинальных диодных лампах, но и типы, которыми те заменяются при необходимости.

Ремонт проводят в таком порядке:

Первым делом переворачивают телевизор и откручивают крепления задней панели, для того, чтобы её отсоединить. Делают это как можно аккуратнее.
На втором этапе отсоединяют шлейфы от плат микросхем.
На третьем отстёгивают удерживающие матрицу защёлки и откручивают винты.

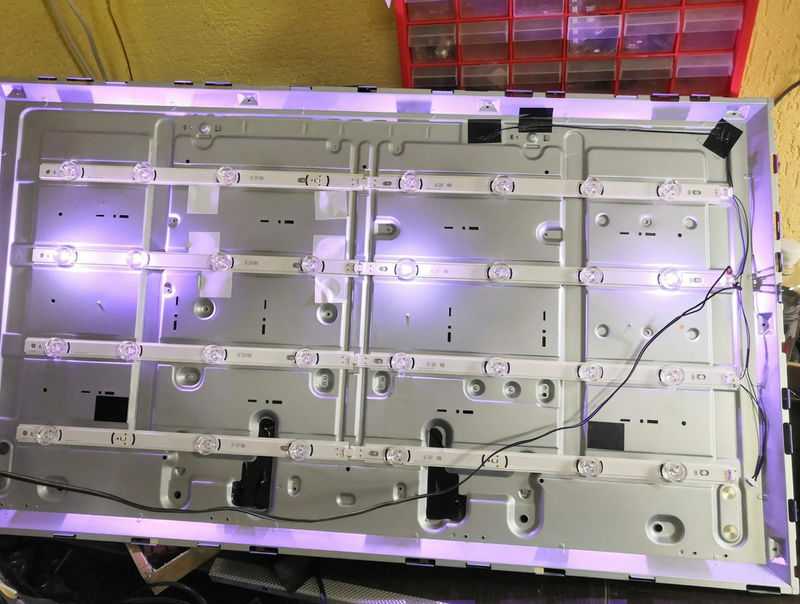

Далее, снимают верхнюю часть экрана, что позволяет увидеть светодиоды.
Тестером проверяют полоски с ними и таким образом определяют ту, что вышла из строя.
На шестом этапе, включают фен на максимальную мощность и направляют его на место крепления ленты.
Как только клеящий состав расплавится, полоска легко отсоединится.
Поломанную деталь меняют на новую, продолжая удерживать температуру клеящего состава феном.
На девятом этапе совершают тестовое подключение к электросети. В том случае, если не обнаруживается никаких новых проблем с работой телевизора, приступают к обратной сборке, начиная с матрицы и заканчивая задней панелью.

Человеческий фактор

Под человеческим фактором стоит понимать несоблюдение правил эксплуатации телевизионного аппарата. Перед установкой и использованием новой техники всегда необходимо ознакомиться с прилагаемой к ней инструкцией или кратким руководством — чтение данных документов не займёт много времени, зато поможет в будущем избежать лишних неприятностей. Если вы уже столкнулись с неисправностью, комплектный мануал все равно в силах оказать услугу: инженеры LG, в инструкциях описывает некоторые неполадки со своей продукцией и дают пользователем советы по их самостоятельному устранению.

Не стоит исключать возможность повреждения телевизионных проводов и другой периферии. В таком случае чинить сам телеаппарат не придётся: достаточно будет заменить лишь, шнур питания и разъем.
