Для чего нужны опознавательные признаки?

Самые маленькие резисторы мощностью 0,125 wt длиной всего 3-4 мм, а диаметр – 1 мм. Даже прочитать любую информацию на такой миниатюрке сложно, не говоря уже о том, чтобы нанести ее. Можно, конечно, написать силу тока, например, 4К7, что соответствует 4700 Ом, но этой информации крайне недостаточно.

Цветовая маркировка резисторов гораздо более практична ввиду следующего:

• наносится очень просто;
• легко читаема;
• содержит всю требуемую информацию о номинальных параметрах;
• остается сохранной и видимой в течение всего срока работы.

Также с помощью подсчета количества полос можно определить точность параметров:

• 3 – погрешность 20%;
• 4 – 5-10%;
• 5-6 – 0-0,9%

Для того, чтобы точно узнать, какой именно нужен резистор и с какими полосками, можно самостоятельно установить по таблице или воспользоваться онлайн-калькулятором (в конце статьи).

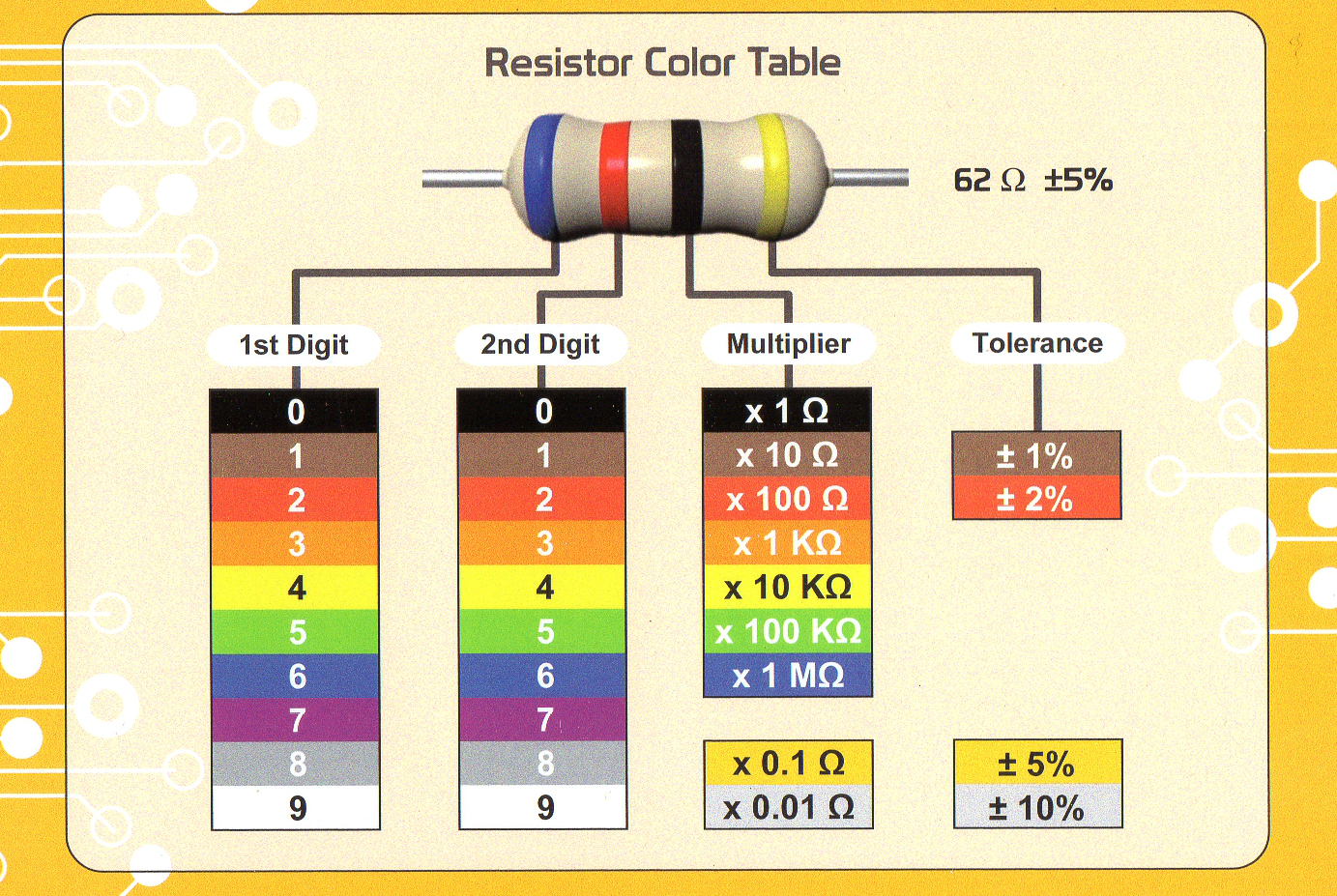

Универсальная таблица:

С помощью этих табличных значений можно быстро определить номинал пассивного элемента, при этом значение имеет очередность полоски или точки, что позволяет получить числовые данные.

Пример:

С помощью универсальной таблицы прочтем, что скрыто на данном элементе. Итак, имеем 4 полосы:

• коричневая,
• черная,
• красная,
• серебристая.

Напоминаем, читать полосы надо слева направо, а единица измерения Ом.

Расшифровка:

1. Первое место занимает коричневая полоса, которая обозначает одновременно цифровой символ (1) и множитель (10).
2. Черная (0) – при таком сочетании электрическое сопротивление обозначает 1 кОм – 1К0.
3. Красная – множитель, равен 100.
4. Серебристая – обозначение максимально допустимое отклонение, которое здесь составляет 10%. Эти же данные можно получить путем простого подсчета количества полосок.

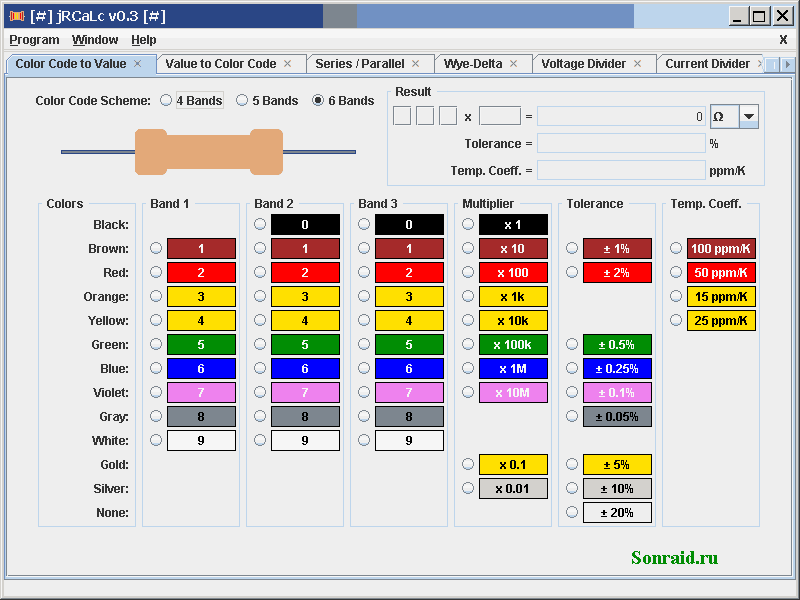

Онлайн-калькулятор

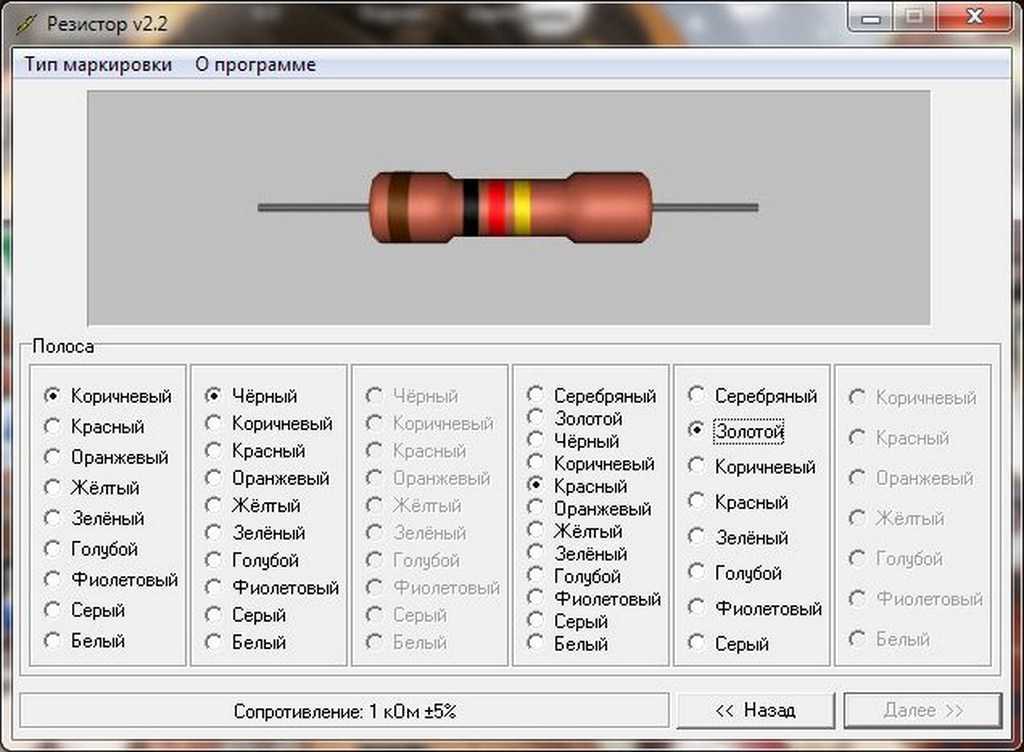

Интерфейс программы “Резистор 2.2”

Современные технологии и сегодня во многом облегчают работу как профессионалам, так и радиолюбителям. Кроме доступной измерительной аппаратуры, сегодня в интернет-ресурсах, посвященных радиотехнике, в огромном количестве находятся онлайн-калькуляторы определения сопротивления резисторов по маркировке.

Простые, и в общем-то надежные программы, позволяют с высокой точностью определить номинал практически любой радиодетали, более продвинутые и мощные инженерные программы, используемые в пакетах для инженеров-конструкторов, позволяют не только узнать значение сопротивления, но и найти соответствующую замену и определить вариант работоспособности самой схемы.

Одной из таких программ является программа Резистор 2.2, она проста, удобна и не требует глубоких знаний компьютерной техники. Простой интерфейс и удобные рабочие органы позволяют работать как в сети, так и без неё.

Как пользоваться?

Как и большинство прикладных инженерных программ, программа Резистор 2.2 является онлайн-калькулятором, позволяющим определять номинал сопротивления по различным наиболее распространенным видам кодировки:

1. Стандартной 4 или 5 цветной маркировке.
2. Фирменной маркировке Philips различных видов сопротивлений.
3. Нестандартной цветовой кодировки фирм Panasonic, Corning Glass Work.
4. Обычной кодовой маркировке.
5. Обычной кодировке Panasonic, Philips, Bourns.

После распаковки архива, не требующая регистрации программа сразу готова к работе. В окне, из предложенных вариантов, выбирается нужный параметр и производится дальнейшая идентификация по имеющемуся коду на корпусе элемента.

Для удобства идентификации, в верхнем окне наглядно показывается изображение определяемой кодировки. На корпусе радиодетали наносятся цветные кольца в соответствии с теми значениями, которые указываются пользователем, таким образом, появляется возможность наглядно сравнить кодировку с реальным элементом.

Внизу сразу высвечивается числовое значение номинала элемента.

Описание

Резисторы имеют очень маленький размер, в несколько миллиметров, что значительно осложняет расположение читаемой маркировочной надписи. По этой причине была принята международная система цветовой маркировки электротехнических элементов. Согласно общепринятым требованиям маркировка должна располагаться на корпусе постоянных резисторов в виде разноцветных полосок или колец. Такой способ обозначения обеспечивает удобство чтения в любом направлении. Стартовая полоса маркировки расположена ближе остальных к краю элемента. В ситуациях, когда особенности корпуса или другие причины осложняют нанесение маркировки таким путем, первое кольцо обозначается линией двукратной ширины.

Маркировка SMD резисторов

С маркировкой SMD немного сложнее, размеры SMD резисторов не позволяют нанести на них цветовые кольца либо написать номинал. Поэтому маркируются они 3 или 4 цифрами, кроме резисторов типоразмера 0402. Значения резисторов типа 0402 можно найти в таблице. Остальные имеют следующий порядок маркировки.

Резисторы с допуском до 10 % имеют в маркировке 3 цифры, где первые 2 цифры – это номинал резистора, а последняя – обозначает десятичное значение.

Пример маркировки SMD резисторов:

Резистор с 3 символами

Резистор с 4 символами

Бывают также smd резистор без маркировки, таких резисторов сопротивление равно 0, нужны они просто чтобы заполнить пустое пространство в плате, их еще называют нулевыми резисторами.

Использованием кодов в настоящее время – самый популярный способ маркировки SMD резисторов, основанный на табличных кодах каждого показателя.

Таблица кодов SMD резисторов и их значений

R10	0.1 Ом	1R0	1 Ом	100	10 Ом	101	100 Ом
R11	0.11 Ом	1R1	1.1 Ом	110	11 Ом	111	110 Ом
R12	0.12 Ом	1R2	1.2 Ом	120	12 Ом	121	120 Ом
R13	0.13 Ом	1R3	1.3 Ом	130	13 Ом	131	130 Ом
R15	0.15 Ом	1R5	1.5 Ом	150	15 Ом	151	150 Ом
R16	0.16 Ом	1R6	1.6 Ом	160	16 Ом	161	160 Ом
R18	0.18 Ом	1R8	1.8 Ом	180	18 Ом	181	180 Ом
R20	0.2 Ом	2R0	2 Ом	200	20 Ом	201	200 Ом
R22	0.22 Ом	2R2	2.2 Ом	220	22 Ом	221	220 Ом
R24	0.24 Ом	2R4	2.4 Ом	240	24 Ом	241	240 Ом
R27	0.27 Ом	2R7	2.7 Ом	270	27 Ом	271	270 Ом
R30	0.3 Ом	3R0	3 Ом	300	30 Ом	301	300 Ом
R33	0.33 Ом	3R3	3.3 Ом	330	33 Ом	331	330 Ом
R36	0.36 Ом	3R6	3.6 Ом	360	36 Ом	361	360 Ом
R39	0.39 Ом	3R9	3.9 Ом	390	39 Ом	391	390 Ом
R43	0.43 Ом	4R3	4.3 Ом	430	43 Ом	431	430 Ом
R47	0.47 Ом	4R7	4.7 Ом	470	47 Ом	471	470 Ом
R51	0.51 Ом	5R1	5.1 Ом	510	51 Ом	511	510 Ом
R56	0.56 Ом	5R6	5.6 Ом	560	56 Ом	561	560 Ом
R62	0.62 Ом	6R2	6.2 Ом	620	62 Ом	621	620 Ом
R68	0.68 Ом	6R8	6.8 Ом	680	68 Ом	681	680 Ом
R75	0.75 Ом	7R5	7.5 Ом	750	75 Ом	751	750 Ом
R82	0.82 Ом	8R2	8.2 Ом	820	82 Ом	821	820 Ом
R91	0.91 Ом	9R1	9.1 Ом	910	91 Ом	911	910 Ом

102	1 кОм	103	10 кОм	104	100 кОм	105	1 МОм
112	1.1 кОм	113	11 кОм	114	110 кОм	115	1.1 МОм
122	1.2 кОм	123	12 кОм	124	120 кОм	125	1.2 МОм
132	1.3 кОм	133	13 кОм	134	130 кОм	135	1.3 МОм
152	1.5 кОм	153	15 кОм	154	150 кОм	155	1.5 МОм
162	1.6 кОм	163	16 кОм	164	160 кОм	165	1.6 МОм
182	1.8 кОм	183	18 кОм	184	180 кОм	185	1.8 МОм
202	2 кОм	203	20 кОм	204	200 кОм	205	2 МОм
222	2.2 кОм	223	22 кОм	224	220 кОм	225	2.2 МОм
242	2.4 кОм	243	24 кОм	244	240 кОм	245	2.4 МОм
272	2.7 кОм	273	27 кОм	274	270 кОм	275	2.7 МОм
302	3 кОм	303	30 кОм	304	300 кОм	305	3 МОм
332	3.3 кОм	333	33 кОм	334	330 кОм	335	3.3 МОм
362	3.6 кОм	363	36 кОм	364	360 кОм	365	3.6 МОм
392	3.9 кОм	393	39 кОм	394	390 кОм	395	3.9 МОм
432	4.3 кОм	433	43 кОм	434	430 кОм	435	4.3 МОм
472	4.7 кОм	473	47 кОм	474	470 кОм	475	4.7 МОм
512	5.1 кОм	513	51 кОм	514	510 кОм	515	5.1 МОм
562	5.6 кОм	563	56 кОм	564	560 кОм	565	5.6 МОм
622	6.2 кОм	623	62 кОм	624	620 кОм	625	6.2 МОм
682	6.8 кОм	683	68 кОм	684	680 кОм	685	6.8 МОм
752	7.5 кОм	753	75 кОм	754	750 кОм	755	7.5 МОм
822	8.2 кОм	823	82 кОм	824	820 кОм	815	8.2 МОм
912	9.1 кОм	913	91 кОм	914	910 кОм	915	9.1 МОм

Маркировка SMD резисторов по EIA-96

SMD резисторы с более большей точностью и более малыми размерами привели к созданию компактной маркировке. Был придуман стандарт EIA-96.  Этот стандарт создан для резисторов с допуском по сопротивлению в 1%.

Эта система маркировки состоит из трех символов: две первые цифры это код номинала резистора, а следующий за ними символ это множитель.  Берем SMD резистор смотрим первые 2 цифры и находим соответствующее сопротивление по таблице, далее смотрим на цифру и также по таблице смотри множитель на который на нужно умножиться. Все довольно просто.

Цветовая маркировка резисторов

Резисторы — пожалуй, самые «пестрые» элементы в радиоэлектронике. Все благодаря разноцветным кольцам на корпусе. Только нанесены они не для красоты, а используются для маркировки.

Новички часто путаются в цветовой маркировке.

Но на самом деле в том, чтобы расшифровать технические характеристики резистора конкретно по цвету колец — нет ничего сложного.

Для начала расположите деталь перед глазами так, чтобы цветные кольца находились слева.

Далее считываем номер по цвету кольца:

• 0 — черный;
• 1 — коричневый;
• 2 — красный;
• 3 — оранжевый;
• 4 — желтый;
• 5 — зеленый;
• 6 — синий;
• 7 — фиолетовый;
• 8 — серый;
• 9 — белый.

Обратите внимание: третьим по счету идет кольцо, цвет которого обозначает количество нулей. Эти нули необходимо «приплюсовать» к ранее полученному номеру

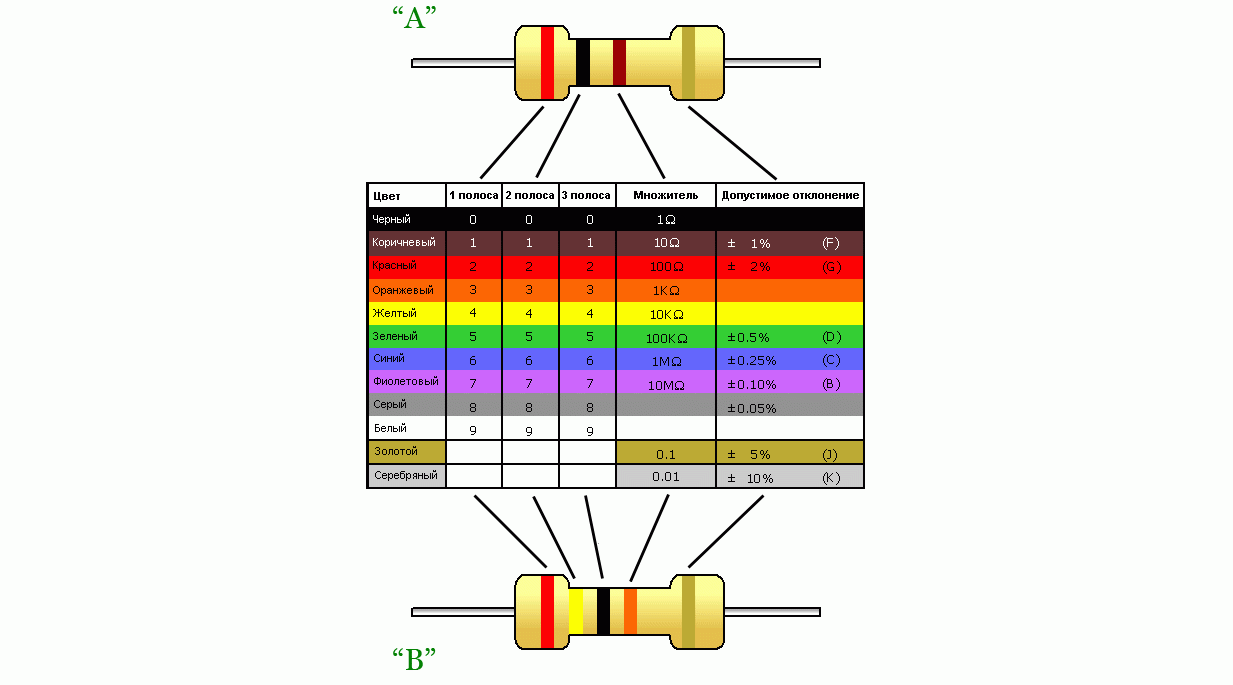

На картинке ниже указаны числовые значения, зашифрованные под конкретным цветом.

Названия и виды «внешней оболочки» чип-резисторов различаются. Это напрямую зависит от стандарта производства.

К примеру, значения, помещенные в квадратные скобки — это стандарт JEDEC (США), фигурные — JEITA (Япония). Встречаются и круглые скобки. Они присутствуют на чип-резисторах, изготовленных по индивидуальному стандарту.

2 вывода	3 вывода	4 вывода	5 выводов	6 выводов	>8 выводов
smcj 7,0х6,0х2,6мм		d2pak 9,8х8,8х4,0мм		mbs 4,8х3,9х2,5мм		d2pak5 9,8х8,8х4,0мм		mlp2x3 (dfn2030-6) (lfcsp6)3,0х2,0х0,75мм		tssop8 4,4х3,0х1,0мм
smbj 4,6х3,6х2,3мм		dpak 6,6х6,1х2,3мм		sop44,4х4,1х2,0мм		dpak5 6,6х6,1х2,3мм		ssot6 3,0х1,7х1,1мм		chipfet3,05х1,65х1,05мм
(gf1) 4,5х1,4х2,5мм		(smpc) 6,5х4,6х1,1мм		ssop44,4х2,6х2,0мм		sot223-56,5х3,5х1,8мм		dfn2020-6 (wson6 | llp6)2,0х2,0х0,75мм		tdfn8 (wson8) (lfcsp8)3,0х3,0х0,9мм
smaj 4,5х2,6х2,0мм		sot223 {sc73}6,5х3,5х1,8мм		sot223-46,5х3,5х1,8мм		mo240 (pqfn8l)3,3х3,3х1,0мм		sot23-6 {sc74}2,9х1,6х1,1мм		(mlf8)2,0х2,0х0,85мм
sod123 2,6х1,6х1,1мм		sot89 {sc62}4,7х2,5х1,7мм		sot1432,9х1,3х1,0мм		sot89-54,5х2,5х1,5мм		tsot6 2,9х1,6х0,9мм		msop8 3,0х3,0х1,1мм
sod123f2,6х1,6х1,1мм		sot23f2,9х1,8х0,8мм		sot3432,0х1,3х0,9мм		sot23-5 {sc74a} (tsop5/sot753)2,9х1,6х1,1мм		sot363 {sc88|sc70-6} (us6)2,0х1,25х1,1мм		vssop83,0х3,0х0,75мм
sod1102,0х1,3х1,6мм		sot346 {sc59a} (smini)2,9х1,5х1,1мм		sot5431,6х1,2х0,5мм		sct5952,9х1,6х1,0мм		sot563f {sc89-6|sc170c} 1,6х1,2х0,6мм		sot23-82,9х1,6х1,1мм
sod323 {sc76}1,7х1,25х0,9мм		sot23 2,9х1,3х1,0мм		(tsfp4-1)1,4х0,8х0,55мм		sot353 {sc88a|sc70-5} (tssop5)2,0х1,25х0,95мм		sot886 (xson6/mp6c)1,45х1,0х0,55мм		sot765 (us8)2,0х2,3х0,7мм
sod323f {sc90a}1,7х1,25х0,9мм		dfn2020 (sot1061)2,0х2,0х0,65мм		(tslp4)1,2х0,8х0,4мм		sot553 (sot665|esv) {sc107}1,6х1,2х0,6мм		wlcsp61,2х0,8х0,4мм		usoic10 (rm10|micro10)3,0х3,0х1,1мм
dfn1608 (sod1608)1,6х0,8х0,4мм		sot323 {sc70} (usm)2,0х1,25х0,9мм		dfn41,0х1,0х0,6мм		sot1226 (x2son5)0,8х0,8х0,35мм				tdfn10 (vson10|dfn10)3,0х3,0х0,9мм
sod523f {sc79}1,2х0,8х0,6мм		sot523 (sot416) {sc75a}1,6х0,8х0,7мм		(dsbga4|wlcsp)0,75х0,75х0,63мм						(wson10)3,0х3,0х0,8мм
sod822 (tslp2)1,0х0,6х0,45мм		sot523f (sot490) {sc89-3}1,6х0,8х0,7мм								msop10 2,9х2,5х1,1мм
		dfn1412 {sot8009}1,4х1,2х0,5мм								(uqfn10)1,8х1,4х0,5мм
		sot723 {sc105aa} (tsfp-3)1,2х0,8х0,5мм								bga9 (9pin flip-chip)1,45х1,45х0,6мм
		dfn1110 {mo340ba} (sot8015)1,1х1,0х0,5мм
		sot883 {sc101} (tslp3-1)1,0х0,6х0,5мм
		sot11230,8х0,6х0,37мм

Измерение сопротивления

Сопротивление можно измерить с помощью аналогового (со стрелкой) или цифрового омметра или мультиметра с функцией измерения сопротивления. Для измерения сопротивления присоедините резистор к щупам и считайте значение. Иногда можно приблизительно измерить сопротивление, не извлекая резистор из схемы. Однако перед таким измерением необходимо отключить питание и разрядить все конденсаторы.

Мультиметр используется не только для измерения сопротивления резисторов, но и для измерения контактного сопротивления различных переключающих элементов, например реле и выключателей. С помощью мультиметра можно, например, определить, что пора заменить кнопку компьютерной мышки. Для этого нужно аналоговым или цифровым мультиметром с аналоговой шкалой измерить контактное сопротивление. Аналоговая шкала полезна для диагностики или настройки, так как она выполняет роль стрелки и показывает мгновенные изменения сопротивления, которые на цифровом дисплее с мигающими сегментами сложно понять. Таким мультиметром можно легко обнаружить плохие контакты, например, повышенный дребезг контактов реле, подвергающегося вибрационным нагрузкам и требующего замены.

В заключение еще несколько примеров:

Цветовая маркировка резисторов

Зачастую резисторы — очень небольшие по размерам элементы, на которые не нанесешь какие-либо надписи. Поэтому, наверное, изобрели цветовую маркировку. Ну, и еще, как вариант объяснения — цвета интернациональны. Так что нет необходимости думать о стране-производителе и держать в уме особенности. Если разберетесь в принципе, эта маркировка резисторов тоже не будет вас ставить в тупик.

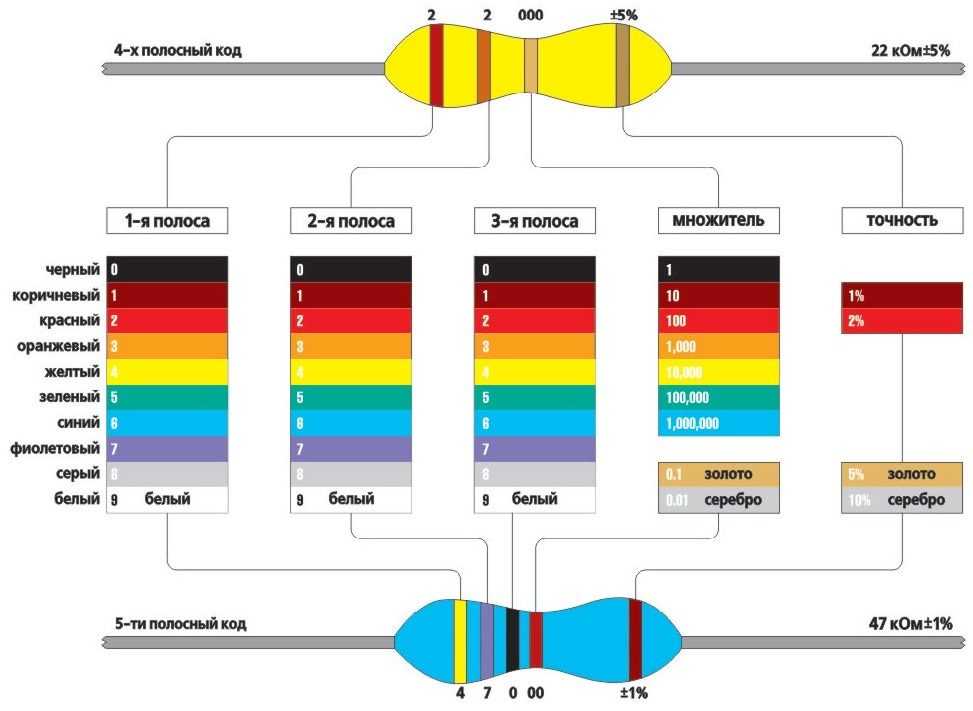

Цветовая маркировка резисторов: количество полосок и значение их местоположения

Давайте разбираться что значат цветные полоски на корпусе резистора. Полосок может быть три, четыре, пять или шесть. Первые две-три — это значимые данные, то есть под цветами закодированы цифры. Именно по ним определяют номинал. После них идет полоска, по которой определяют множитель. Далее часто (но не всегда) следует разрыв — значительно большее расстояние чем было между кольцами до этого. Нанесенные после этого пустого промежутка полосы — это допуск и температурный коэффициент. Причем температурный коэффициент есть только при шестиэлементной цветовой кодировке, так как таким «широким» кодом шифруются только высокоточные элементы. В остальных он просто не указан. Вот и вся цветовая маркировка резисторов.

Чтобы определить номинал сопротивления, надо знать какая цифра соответствует каждому цвету. Если это значащие цифры, соответствие одинаковое. Оно представлено в таблице.

Что обозначают цветные кольца на резисторе

Отдельно только надо запомнить значение множителя и допуска, а также температурного коэффициента

Но два последних пункта, как правило, принимаются во внимание не всегда, так что достаточно запомнить только два столбца таблицы выше

Примеры чтения цветовых кодов на резисторах

Для примера возьмем несколько резисторов с цветной маркировкой.

Пример 1. На первом рисунке (см. ниже) — пять полосок, одна из них нанесена через отступ — это точно допуск. Цвет этого кольца — красный, что соответствует погрешности 1% от номинального значения. Рассматриваем остальные полосы — это значимые цифры и множитель. Смотрим по таблице:

• первая — красная — 2
• вторая — черная — 0
• третья — черная — 0
• четвертая — коричневая — множитель 10 Ом.

Итого получаем: 200 надо умножить на 10 Ом. Получается 2000 Ом или 2 кОм. Допуск определили раньше и он равен 2%.

Как расшифровывать полоски на резисторах

Пример 2. Вторая картинка содержит шесть полос. Первые четыре — это про номинал и множитель, пятая — допуск и шестая — температурный коэффициент сопротивления (насколько изменяется сопротивление при нагреве).

Разбираемся с номиналом:

• первая — коричневая — 1;
• вторая — черная — 0;
• третья — черная — 0;
• множитель — красная 100 Ом;

Получаем что 100 надо умножить на 100 Ом. Итого: 100*100 Ом = 10 000 Ом или 10 кОм.

Пример 3. Сразу приступим к определению номинала.

• первая — красная — 2;
• вторая — черная — 0;
• третья — красная — множитель — 100 Ом.

Почему третью цифру определили как множитель? Потому что в маркировке две последние цифры (если их меньше шести) это множитель и допуск. В таком случае получаем: 20 * 100 Ом = 2000 Ом или 2 кОм. Допустимые отклонения номинала — желтая — 0,2%.

Еще два примера

Пример 4. Всего три полоски на резисторе. Так маркируются резисторы с возможными отклонениями от номинала до 20%. Все три полосы — на расшифровку номинала. Первые две — цифры, третья — множитель.

• первая — красная — 2;
• вторая — черная — 0;
• третья — множитель — коричневая — 10 Ом.

Итого получаем номинал: 20 * 10 Ом = 200 Ом с допустимым отклонением 20%.

Классификация по изготовлению

Кроме типологии элементов по внешнему виду и месту установки, существует классификация по критериям производства.

Вводные компоненты сопротивления изготавливают:

• проволочными. В качестве резистивного компонента выступает проволока, наматываемую на сердечник. С целью уменьшить паразитную индуктивность, применяют бифилярный тип намотки. Проволоку подбирают из материалов, имеющих низкий резистивный температурный коэффициент, в том числе с невысоким удельным сопротивлением;
• металлопленочными. В качестве основного элемента сопротивления выступает металлическая пленка;
• композитными. В состав таких элементов входят сплавы.

Элементы также деля на постоянные и переменные. По названию можно догадаться, что нагрузка первого остается неизменным на протяжении всего времени эксплуатации. У переменных компонентов показатель сопротивления меняют с помощью специального бегунка.

Стандартная цветовая маркировка резисторов

Следующие правила помогут правильно идентифицировать пассивные компоненты электрических схем:

• маркировка резисторов сдвинута к одному из выводов, этим приемом обозначают начало кода;
• считывание информации выполняют по направлению слева направо;
• для изделий с большими допусками достаточно трех кодовых линий;
• резисторы с номиналами высокой точности (10% и менее) обозначают пятью полосками;
• дополнительными цветовыми кодами отмечают особые характеристики.

Цветная маркировка с 3-мя полосками

Такой вариант применяют при допустимом значительном отклонении от номинала (20%). Первые две линии (Л1, Л2) обозначают цифровые данные в соответствии с рассмотренной выше универсальной таблицей. Последняя (Л3) – соответствующий множитель.

Таблица сопротивлений с обозначениями пленочных и проволочных резисторов

Полученные знания можно использовать для расшифровки конкретного примера:

• на корпусе – три полосы (Л1 – желтая, Л2 – серая, Л3 – зеленая);
• отмеченный порядок считывания определяют по смещению цветовых компонентов в соответствующую сторону;
• по таблице цветов уточняют соответствие кодов (Л1 = 4; Л2 = 8; Л3 = 5);
• для пересчета в электрическое сопротивление применяют формулу: R = (Л1*10 + Л2) * 10Л3;
• подставив цифры, вычисляют номинал (электрическое сопротивление): R = (4*10 + * 105 = 48 * 105 = 4 800 000 Ом = 4,8 МОм.

Маркировка 4-мя цветными кольцами

Увеличением количества полос повышают информационную емкость кодировки. Такой вариант подходит для обозначения изделий с более точными, чем в предыдущем примере, номинальными значениями электрического сопротивления. Отличают принадлежность к определенному ряду по цвету последней полоски:

• золотой – Е24(5%);
• серебристый – Е12 (10%).

Расшифровку первых трех элементов делают с применением рассмотренной методики.

Цветная маркировка 5-ю полосками

В этой кодировке используют аналогичные принципы, но с учетом повышенной точности производственных процессов. Обозначение резисторов с учетом соответствия цветов допускается в процентах:

• серый – 0,05;
• фиолетовый – 0,1;
• синий – 0,25;
• зеленый – 0,5;
• коричневый – 1;
• красный – 2.

Пример:

• по самой крупной линии (смещению в определенную сторону) определяют начало кода;
• с помощью таблицы устанавливают цифровые значения соответствующих цветов;
• Л1 – красный – 2;
• Л2 – синий – 5;
• Л3 – синий – 5;
• Л4 – коричневый – 1 (степень десяти);
• Л5 – золотой – 5% допуск;
• рассчитывают резистор по цветам с применением модифицированной формулы: R = (Л1*100 + Л2*10 + Л3) * 10Л4;
• вставив расшифрованные цифровые значения, определяют R = (2*100 + 5*10 + 5) * 101 = 255* 10= 2 550 Ом (±5%).

Использование 6-ти цветных колец для маркировки резисторов

Электрическое сопротивление по цветным полоскам определяют по аналогии с представленной выше методикой. Дополнительный элемент кода используют для обозначения изменения рабочих параметров элемента в зависимости от температуры.

Соответствующий показатель (ТКС) измеряют в ppm (одна миллионная) от номинального сопротивления на 1°C. Соответствие цветов последней линии (Л6) по этому коэффициенту:

• белый – 1;
• фиолетовый – 5;
• синий – 10;
• оранжевый – 15;
• желтый – 25;
• красный – 50;
• коричневый – 100;

Следует отметить! Данное правило применяют с исключениями. В некоторых случаях шестую позицию производители используют для размещения сведений о надежности изделия. Чтобы исключить ошибочное считывание информации, расширяют на 50% последнюю линию. Необходимо правильно оценивать подобное увеличение размеров, которое похоже на стандартное обозначение начала цветового кода.

Этот показатель определяют в ходе лабораторных испытаний. Проверяют определенное количество изделий в товарной партии. Тестирование выполняется с помощью имитации рабочих условий на протяжении 1 тыс. часов. Итоговый результат показывают в процентах зарегистрированных отказов. Определить надежность резистора по цветам несложно с помощью следующего списка (данные приведены в %):

• желтый – 0,001;
• оранжевый – 0,01;
• красный – 0,1;
• коричневый – 1.

Маркировка резисторов SMD. Калькулятор онлайн

Прежде всего следует обратить внимание на относительно новый и не всем знакомый стандарт маркировки EIA-96, который состоит из трёх символов — двух цифр и буквы. Компактность написания компенсируется неудобством расшифровки кода с помощью таблицы

Трёхсимвольная маркировка EIA96

Кодировка планарных элементов (SMD) в стандарте EIA-96 предусматривает определение номинала из трёх символов маркировки для прецизионных (высокоточных) резисторов с допуском 1%. Первые две цифры — код номинала от 01 до 96 соответствует числу номинала от 100 до 976 согласно таблице. Третий символ — буква — код множителя. Каждая из букв X, Y, Z, A, B, C, D, E, F, H, R, S соответствует множителю согласно таблице. Номинал резистора определится произведением числа и множителя. Принцип расшифровки кодов SMD резисторов стандартов E24 и E48 значительно проще, не требует таблиц и описан отдельно ниже. Предлагается онлайн калькулятор для раскодировки резисторов EIA-96, E24, E48. Сопротивление 0ом ±1%, EIA-96 в результате вычислений означает некорректный ввод.

Впишите код стандарта EIA-96 (регистр не учитывается), либо 3 цифры E24, либо 4 цифры E48

Сопротивление: 165ом ±1%, EIA-96

Таблица EIA-96

Код Число Код Число Код Число Число Число 01 100 25 178 49 316 73 562 02 102 26 182 50 324 74 576 03 105 27 187 51 332 75 590 04 107 28 191 52 340 76 604 05 110 29 196 53 348 77 619 06 113 30 200 54 357 78 634 07 115 31 205 55 365 79 649 08 118 32 210 56 374 80 665 09 121 33 215 57 383 81 681 10 124 34 221 58 392 82 698 11 127 35 226 59 402 83 715 12 130 36 232 60 412 84 732 13 133 37 237 61 422 85 750 14 137 38 243 62 432 86 768 15 140 39 249 63 442 87 787 16 143 40 255 64 453 88 806 17 147 41 261 65 464 89 825 18 150 42 267 66 475 90 845 19 154 43 274 67 487 91 866 20 158 44 280 68 499 92 887 21 162 45 287 69 511 93 909 22 165 46 294 70 523 94 931 23 169 47 301 71 536 95 953 24 174 48 309 72 549 96 976

Код Множитель Z 0.001 Y or R 0.01 X or S 0.1 A 1 B or H 10 C 100 D 1000 E 10000 F 100000

Трёхсимвольная маркировка E24. Допуск 5%

Маркировка из трёх цифр. Первые две цифры — число номинала. Третья цифра — десятичный логарифм множителя. 0=lg1, множитель 1. 1=lg10, множитель 10. 2=lg100, множитель 100. 3=lg1000, множитель 1000. И т.д., соответственно количеству нулей множителя. Произведение числа и множителя определит номинал резистора. В данной статье используйте окно калькулятора выше, что и для EIA-96.

Четырёхсимвольная маркировка E48. Допуск 2%

Маркировка состоит из четырёх цифр. Первые три цифры — число номинала. Четвёртая цифра — десятичный логарифм множителя. 0=lg1, множитель 1. 1=lg10, множитель 10. 2=lg100; Множитель 100. 3=lg1000, множитель 1000. И т.д., соответственно количеству нулей множителя. Произведение числа и множителя определит номинал резистора. Можно использовать окно ввода ниже (только для E48), либо вводить 4 цифры в общее верхнее окно.

Введите код SMD резистора E48

Сопротивление: 22.2kом ±2%, E48

Формулы и расчёты электронный цепей онлайн | Параметры синусоидального сигнала Переменный ток. Параметры | Постоянный ток. Определение | Электроника в домах. Форум Транзисторы. Справочник | Диоды. Справочник | Стабилитроны. Справочник | Реактивное сопротивление Резонансная частота | ESR конденсатора | Измерение ESR | Отключить защиту инвертора

Замечания и предложения принимаются и приветствуются!

Советские резисторы

Конечно, как ни стараться, но без советской электроники не обойтись, а по тому есть смысл изучить маркировки подобных резисторов.

На первый взгляд, визуально можно попробовать определить предельные мощности рассеивания этих элементов.

Советские резисторы

На изображении выше видна разница в их размерах. Начиная с самого верхнего их мощность:

• 2Вт;
• 1Вт;
• 0.5Вт;
• 0.25Вт
• 0.125Вт.

Первые два резистора, на 1Вт. и 2Вт. промаркированы литерой МЛТ-1 и МЛТ-2 – это наиболее широко известная разновидность. МЛТ – это аббревиатура Металлоплёночного, Лакированного, Теплоустойчивого элемента.

Остальные можно определить только по габаритам, маркировка на них отсутствует. Естественно, что чем крупнее резистор, тем больше и мощность рассеивания – законы физики никем не отменены.

Единица измерения сопротивления у МЛТ как и у других резисторов это Ом – указывается буквами R или Е, КОм – литерой К, ну а МОм – как М. Разобраться тут совершенно не сложно. Стоит маркировка М33, значит это резистор, сопротивление которого составляет 33 Мега Ома. Но в некоторых случаях бывает ещё проще. На элементе можно найти надпись 2КО, и конечно любому становится понятно, что сопротивление будет равным 2 кило Омам.

Так что резисторы советских времён определить по маркировке, узнав их технические характеристики, достаточно просто, чего, конечно же, не скажешь об элементах с нанесёнными на них разноцветными полосками.
