Доработка платы TP.S512.PB83
Работа по доработке платы нужна для уменьшения тока на подсветку, и тем самым увеличенный срок службы телевизора.
Платы TP.S512.PB83 могут идти с завода с разными драйверами подсветки SN510P либо OB3350CP (даже посадочные места присутствуют для обеих микросхем), в моем случае это первый вариант. Для доработки платы в обоих случаях выпаиваем один из резисторов, на схеме указаны стрелкой.
Если ссылка не рабочая, напишите в комментарии
Выпаять 3-ий сверху резистор 1R60
До вышеуказанных действий с замененными светодиодами ток подсветки составлял 260мА, после удаления резистора ток упал до 170мА.
Замена светодиодов в линейках подсветки MX315D08-ZC14F-01
В телевизоре установлены 3 линейки MX315D08-ZC14F-01 по 8 светодиодов, в продаже новых таких нет, даже на Aliexpress. Подключаем ТВ тестер либо лабораторный блок питания подав 21-22В. В нашем случае не работала одна линейки из трех, НО менять необходимо ВСЕ диоды на 3 линейках. Кто то скажет зачем, ведь перегорел всего лишь один диод, но вопрос отпадет, когда Вы посмотрите на них через микроскоп — абсолютно на Всех трещины.
Перед снятием линз, лучше сделайте маркером небольшие пометки, какой стороной были установлены.
Сами линейки довольно качественные, но лучше их нагрев свести к минимуму, для выпаивания старых светодиодов пользуемся низкотемпературным сплавом Розе.
На фото ниже можно увидеть старый и новый светодиоды
Параметры новых, установленных светодиодов:
- напряжение 2.9-3.1 В
- ток 280 мА
- цвет — холодный белый
- размер 2835
- световой поток 90-100 лм
- большой контакт минус, маленький плюс
Если ссылка не рабочая, напишите в комментарии

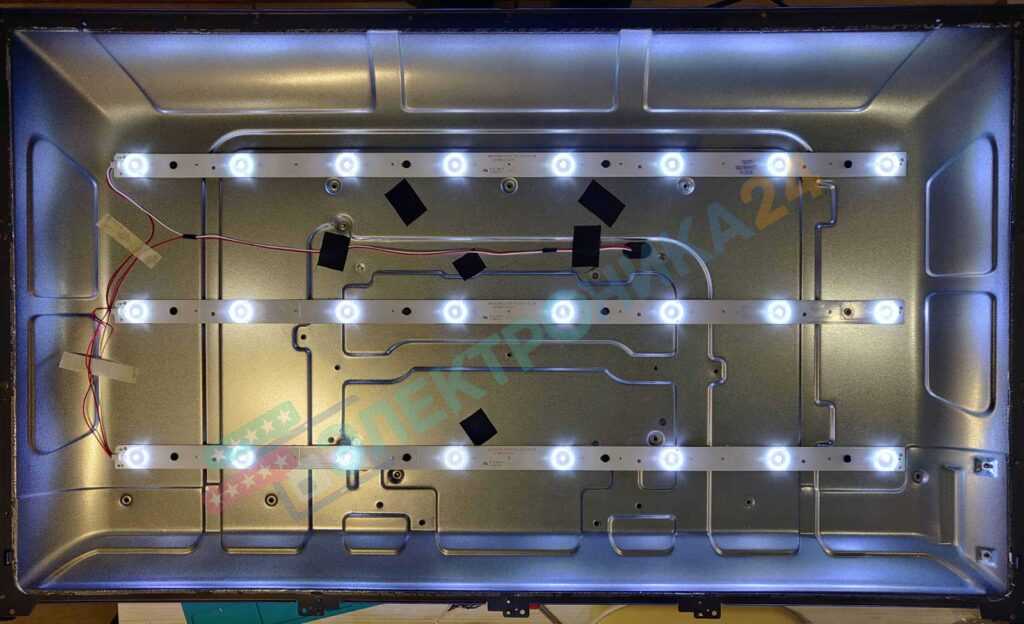

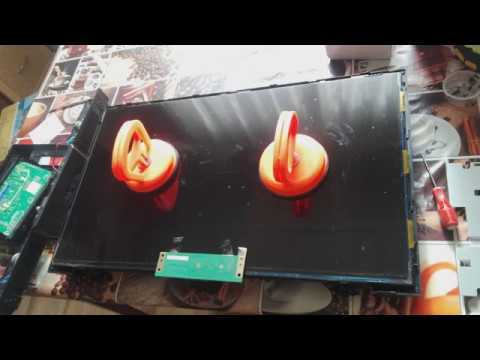

Перед сборкой матрицы обязательно проверяем подсветку, включив телевизор.
