Типовые неисправности и ремонт
Несмотря на большое количество компонентов внутри БП, можно выделить наиболее часто встречающиеся неисправности и сразу определить наиболее вероятную область поиска проблемы.
| Внешнее проявление проблемы | Возможная неисправность | Действия |
|---|---|---|
| Перегорел предохранитель | Самопроизвольное перегорание, скачок напряжения в сети | Замена плавкой вставки |
| Предохранитель перегорел повторно | Выход из строя элементов выпрямителя | Визуальный поиск проблемы. Если визуально не обнаруживается – поиск с помощью приборов (разъединяя подозрительные участки схемы) |
| Неисправность элементов фильтра | ||
| КЗ в силовых цепях | ||
| Выход из строя силового транзистора | ||
| Красный светодиод готовности горит, ТВ не реагирует на команды управления | Выход из строя коммутатора ON-OFF на плате питания. Неисправность формирователя сигнала включения в блоке дежурного напряжения. | Визуальный, затем инструментальный поиск проблемы в соответствующем модуле |
| При подаче питания горит зеленый светодиод, ТВ не включается или работает нештатно. | Выход из строя основного модуля. | Проверка выходных напряжений БП. Если не в порядке, ремонт основного модуля. |
Источник питания ТВ, как и любой импульсный БП, является достаточно сложным электронным устройством. Поэтому самостоятельно браться за ремонт блока питания телевизора можно при наличии знаний и приборного парка. При их отсутствии лучше обратиться к специалистам – получится и быстрее, и, в конечном итоге, дешевле.
Возможные проявления неисправностей
– Телевизор SUPRA STV-LC32LT0080W не включается и не подаёт никаких признаков включения, на кнопки управления и на пульт не реагирует.
В этом случае неисправным может оказаться основной источник питания — преобразователь напряжения сети AC/DC, элементы которого в данной модели расположены на общей плате MainBoard TP.MS3663T.PB751.
Необходимо убедиться в наличии его выходных напряжений и, в случае их полного отсутствия, проверить силовые ключи (TO-252) и выпрямительные диоды на предмет вероятного КЗ.
При пробоях полупроводников во вторичных цепях, преобразователь обычно может аварийно работать в режиме короткого замыкания, а при КЗ в силовых элементах первичной цепи часто обрывается сетевой предохранитель.Ключи Mos-Fet, применяемые в импульсных источниках питания, обычно выходят из строя по причине неисправности других элементов, которые могут вывести его из работы в ключевом режиме, либо спровоцировать превышение максимальных значений тока или напряжения.
Это могут быть цепи, питающие ШИМ-контроллер, демпферные или частотозадающие цепи, либо элементы ООС (отрицательной обратной связи) в схеме стабилизации. ШИМ-контроллеры (PWM) PWM SOT23-6, при отсутствии внешних повреждений и КЗ между выводами, проверяются заменой на заведомо исправные.
– Нет изображения, но звук есть, на пульт реагирует. Либо изображение появляется при включении и сразу пропадает
Как правило, в таких случаях отсутствует подсветка дисплея. Часто причиной неисправности является отсутствие тока в цепи светодиодов, например, их обрыв или замыкание, либо нарушение контактных соединений разъёмов планок LED315D10-07(B) 30331510219.
Выявить обрыв в линейке светодиодов без разборки панели простым мультиметром невозможно. Светодиоды соединены последовательно и, чтобы открыть их переходы, потребуется напряжение в несколько десятков вольт. В идеале для таких целей подойдёт источник тока.
Можно вскрыть панель и проверить отдельно каждый светодиод. Обычно китайские мультиметры слегка засвечивают один 3-вольтовый LED, если подключить к нему щупы в прямом направлении (красный щуп – к аноду, чёрный – к катоду). У сдвоенных 6-вольтовых показателем исправности LED-а может служить PN-переход его аварийного стабилитрона. В случае неисправности LED-а его стабилитрон будет либо оборван, либо пробит в К/З.
– Телевизор не включается, на пульт не реагирует. Индикатор моргает либо сигнализирует дежурный режим.
Ремонт или диагностику материнской платы TP.MS3663T.PB751 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение).
В случаях сложных ремонтов MB (SSB) и при наличии необходимых навыков и оборудования иногда может возникнуть необходимость замены её чипов CPU: MSD3663LSAT, SPI Flash: 25Q64 и других возможных неисправных компонентов. Неисправности, связанные с применением технологий пайки BGA обычно легко диагностируются методом прогрева.
При подозрении на неисправность тюнера CDT-9NT372-RF01 & SAT, в первую очередь необходимо убедиться корректности программного обеспечения, а так же в наличии нужных уровней напряжений питания и импульсах обмена данными с процессором по шине I2C на соответствующих выводах тюнера.
Внимание! Пользователям и владельцам телевизоров STV-LC32LT0080W, не имеющим соответствующей квалификации, знаний и опыта, категорически не рекомендуем попытки самостоятельного ремонта во избежании негативных последствий, которые могут привести к полной неремонтопригодности устройства
Дополнительно по ремонту mainboard
Внешний вид MainBoard TP.S512.PB83 показан на рисунке ниже:
TP.S512.PB83 может применяться в телевизорах:
AKAI LEA-39V51P (Panel LC390TA2A 902-P05-390H ), DEXP 40A7000 (Panel C400F13-E2-C), DEXP F39B7100E (Panel T390HVN04.0 CX390DLEDM), DEXP H32B7000C (Panel T320XVN02.9 C320X14-E2-A), DEXP F42B7000ED (Panel CX420DLEDM), DEXP F32C7000B (Panel BOEI320WU1), DEXP F32C7100B/W F32C7100 (Panel BOEI320WU1)
, DEXP 32A7000 (Panel BOEI320WU1), DEXP 42A7000 (Panel CX420DLEDM), DEXP F32B7000B (Panel BOEI320WU1), DEXP H39D7000E (Panel CX390DLEDM), DEXP F40B7000C (Panel C400F13-E2-C), DEXP H32B3200CD (Panel HV320WX2-201), HAIER LE28F6000T (Panel A275HD1A01-2 / LVW280CSDO E2 V2)
, HAIER LE32F6000T (Panel ST3151A05-8 LVW320CSDX E13 V2), MYSTERY MTV-4025LT2 (Panel CX400DLEDM), SHIVAKI STV-32LED13 (Panel SV320SHD PDL320TU2A X41), SHIVAKI STV-42LED16 (Panel V420HJ-P01), SHIVAKI STV-32LED14 (Panel CX315DLEDM AJ32TO3), SHIVAKI STV-40LED13W (Panel V400HJ6PE1-C2)
, SHIVAKI STV-32LED15 (Panel HV320WHB-N80), SUPRA STV-LC32T440WL (Panel C320X14-E13-H), SUPRA STV-LC32T900WL (Panel LC320TU3A), SUPRA STV-LC40T900FL (Panel 1080p Full HD 1920×1080), THOMSON T32D15DH-01B (Panel LVW320CSDX E13 V30), THOMSON T28D15DH-01B (Panel LVW280CSDE E3 V5), THOMSON T32D16DH-01W T32D16DH (Panel LVW320CSDX E19 V28), THOMSON T43D16SF-01B T43D16SF (Panel LVF430LGDO E2 V18).
Основные особенности устройства SUPRA STV-LC32LT0070W:
Установлена матрица (LED-панель) PT320AT01-1.Для питания светодиодов подсветки используется преобразователь, совмещённый с основной платой TP.S512.PB83, управляется ШИМ-контроллером SN510P. В качестве силовых элементов LED-драйвера применяются ключи типа AOD4454.
Модуль питания совмещён с MainBoard и выполнен по схеме обратноходового преобразователя напряжения AC/DC c использованием микросхем PWM SOT23-6.MainBoard – основная плата (материнская плата) представляет собой модуль TP.S512.PB83, с применением микросхем CPU:
Ближайшие в таблице модели:
Решение проблемы с подсветкой в телевизорах Supra LC32LT0030W и Panasonic 32ER250ZZ
Разборка телевизора Supra LC32LT0030W
Процесс разборки телевизора сопровождается картинками, так что сложностей возникнуть не должно.
1. Переворачиваем телевизор экраном вниз и отворачиваем винты крепящие заднюю крышку, также не забудьте отвернуть винты с нижней торцевой части, их там 5 шт по 10 мм. Снимаем крышку и убираем динамики, предварительно отключив их.
2. Аккуратно по периметру металлической тонкой лопаткой или пластиковой картой отщелкиваем крепления передней рамки. Переворачиваем лицевой стороной вверх и снимаем рамку матрицы.
3. Снимаем самую дорогостоящую деталь телевизора — матрицу, предварительно освободив шлейф с платой.
4. Убираем рамку на которой лежала матрица, она также крепится на защелках по периметру.
5. Откручиваем 6 болтов и снимаем светоотражатель.
В данном телевизоре в качестве подсветки используются две Led линейки на алюминиевой подложке по 6 диодов, 583 мм каждая.
Точно такая же подсветка устанавливается в телевизор Panasonic TX-32ER250ZZ
Есть два вариант ремонта подсветки:
- замена ВСЕХ светодиодов
- полностью замена линеек
Заменить линейки на новые не составит труда, мы же пойдем по более сложному пути — замена всех диодов на линейках.
Замена светодиодов в линейках K320WDC1
Почему надо менять все диоды, если не исправен всего лишь один? Остальные диоды хоть и работают, но кристалл уже в трещинах, и совсем скоро, и они перестанут работать.

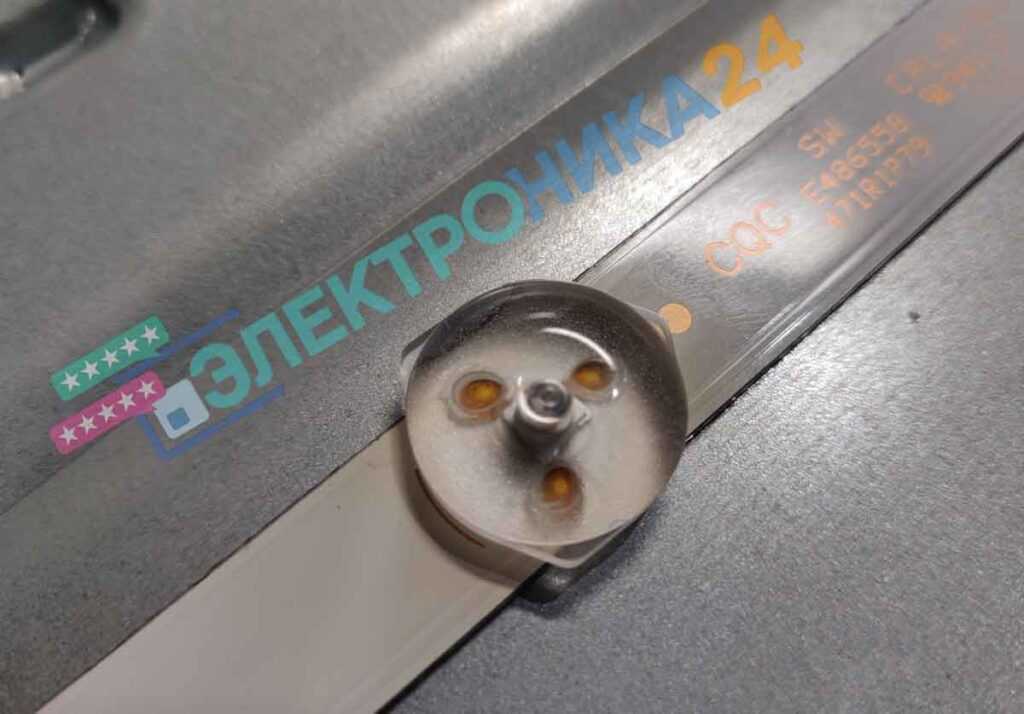

Снимаем линзы, предварительно пометив, какой стороной были установлены.
Линейки алюминиевые, очень быстро остывают, выпаять диоды довольно сложно. Для таких целей я использую нижний подогрев, а сверху грею феном, 10 секунд и диод отпаян. Главное не перегрейте, иначе краска пожелтеет.
Родные светодиоды идут на 6В, большой контакт это минус

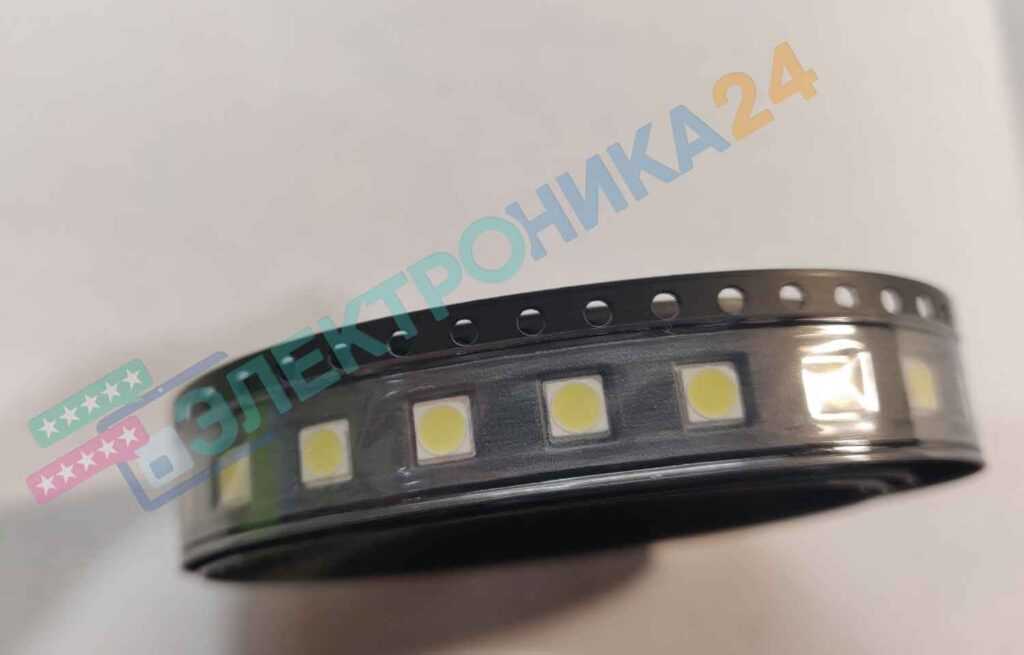

В качестве замена используя диоды 6V от LG, правда с обратной полярностью, в дальнейшем в разъеме на плату от подсветки поменяю местами провода.
Заменив все светодиоды, проверяем полностью линейки. Далее приклеиваем обратно рассеивающие линзы.

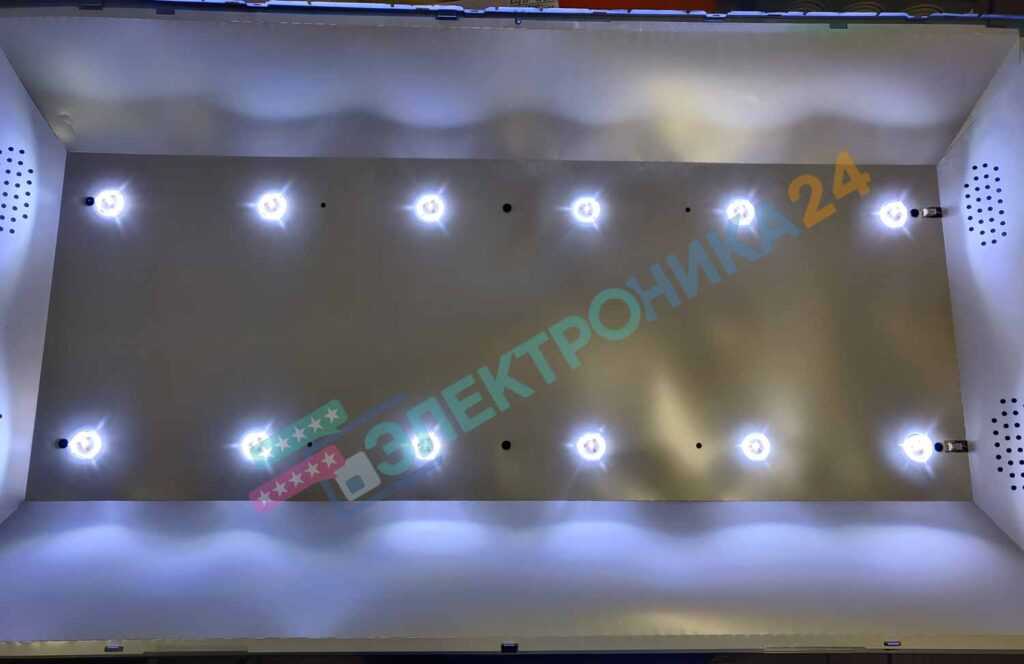

Устанавливаем в «корыто» линейки и светоотражатель, также меняем провода в коннекторе подсветки. Включаем телевизор перед окончательной сборкой.
Дальнейшую сборку осуществляем в обратной последовательности.
Доработка MSD3463-T5C1, уменьшение тока
Драйвер подсветки LED driver OB3353
Редко, но бывают случаи, когда он выходит из строя, купить его можно на Aliexpress, у проверенного продавца ссылка
Для увеличения срока службы подсветки, для избежания чрезмерного перегрева диодов необходимо уменьшить ток на подсветку. Для материнской платы MSD3463-T5C1 в телевизорах TX-32ER250ZZ и LC32LT0030W доработка заключается в выпаивании двух резисторов 2R20, выделены красным квадратом.
После данной манипуляции ток снижается с 450 до 225 мА

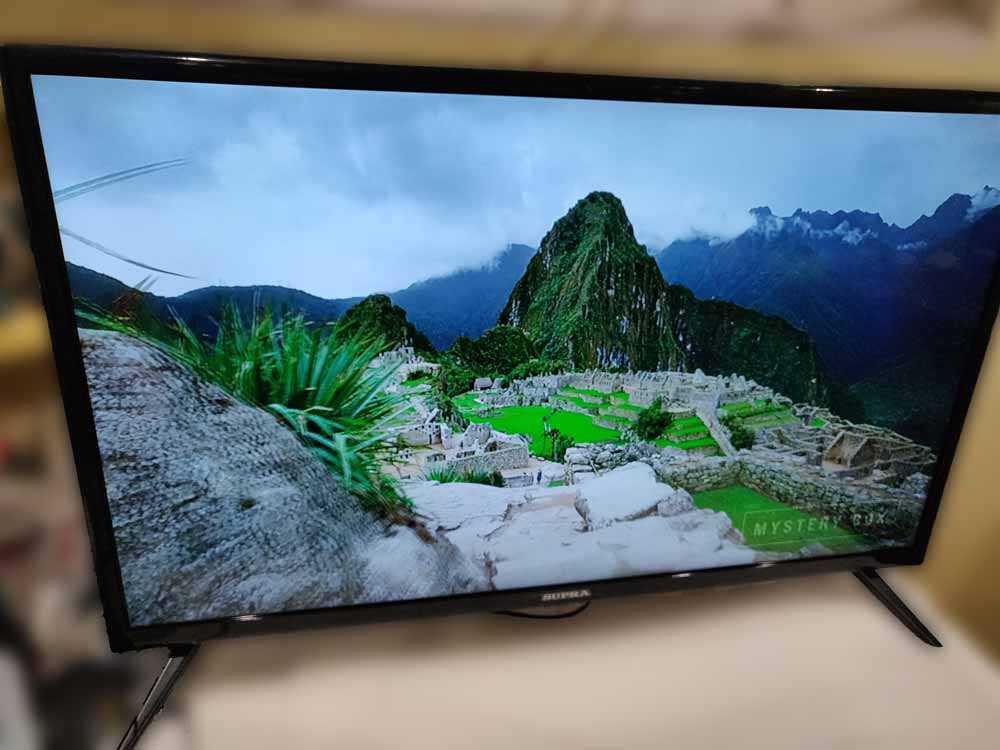

Результат ремонта телевизора:
