Практика ремонта
Поступил в ремонт телевизор
SUPRA STV-LC32440WL с диагнозом
Состав телевизора:
main TP.VST59S.PB702 panel HK315LEDM OHJOH процессор TPSUM59XES

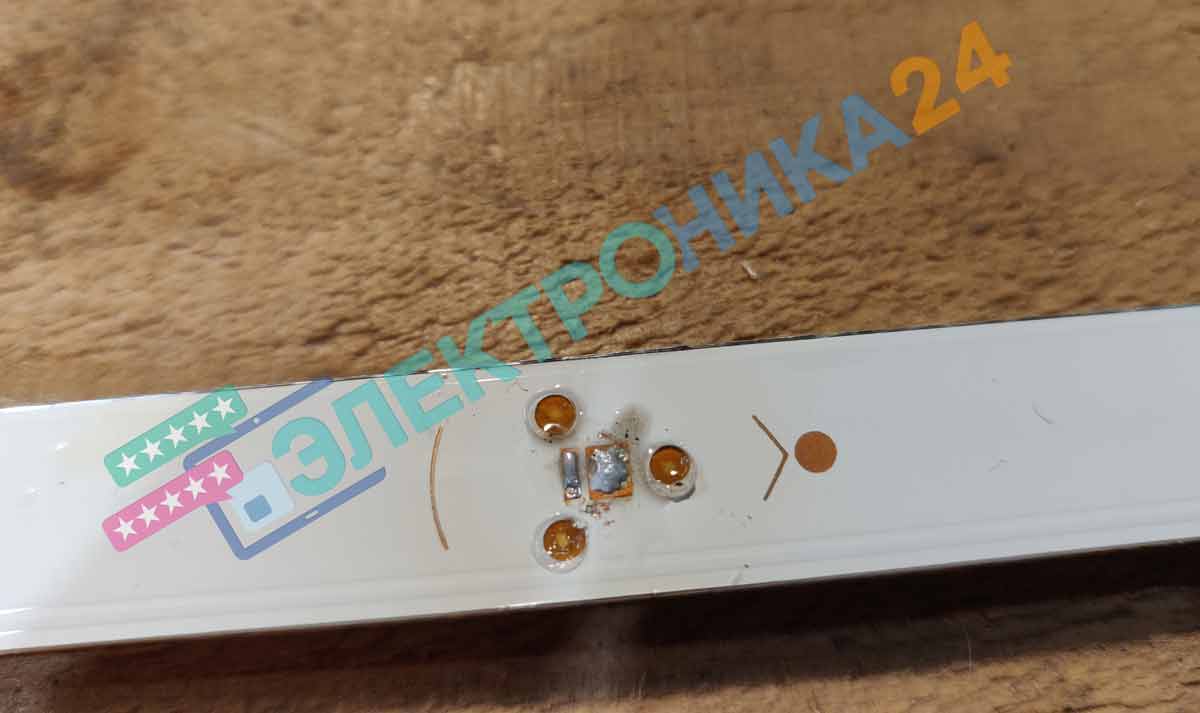

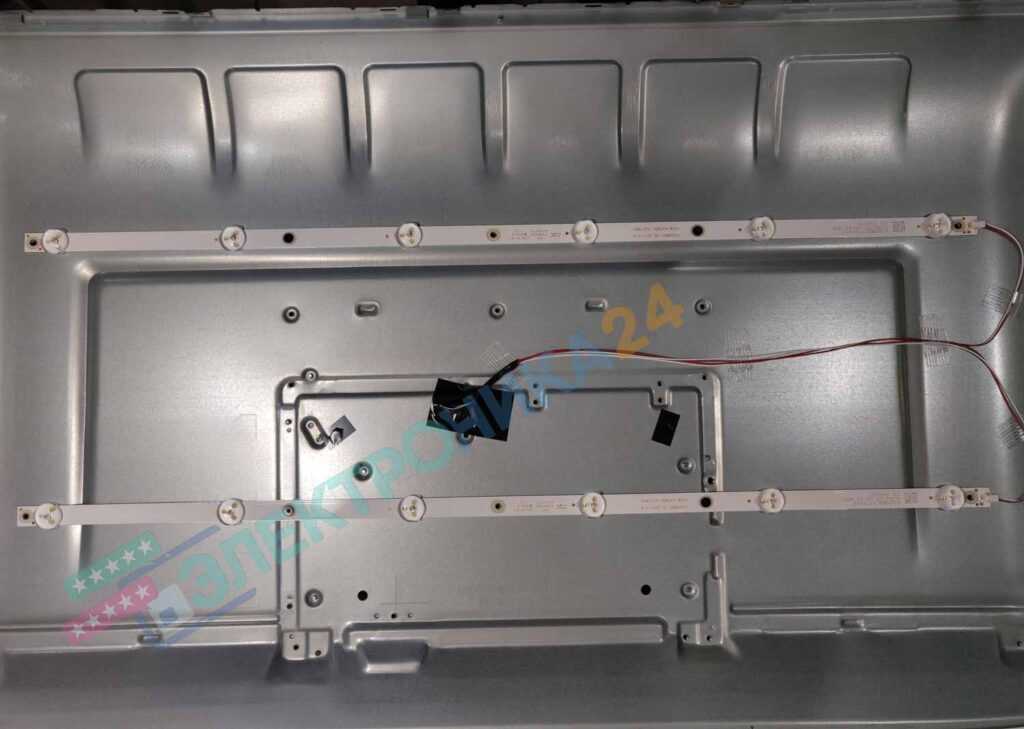

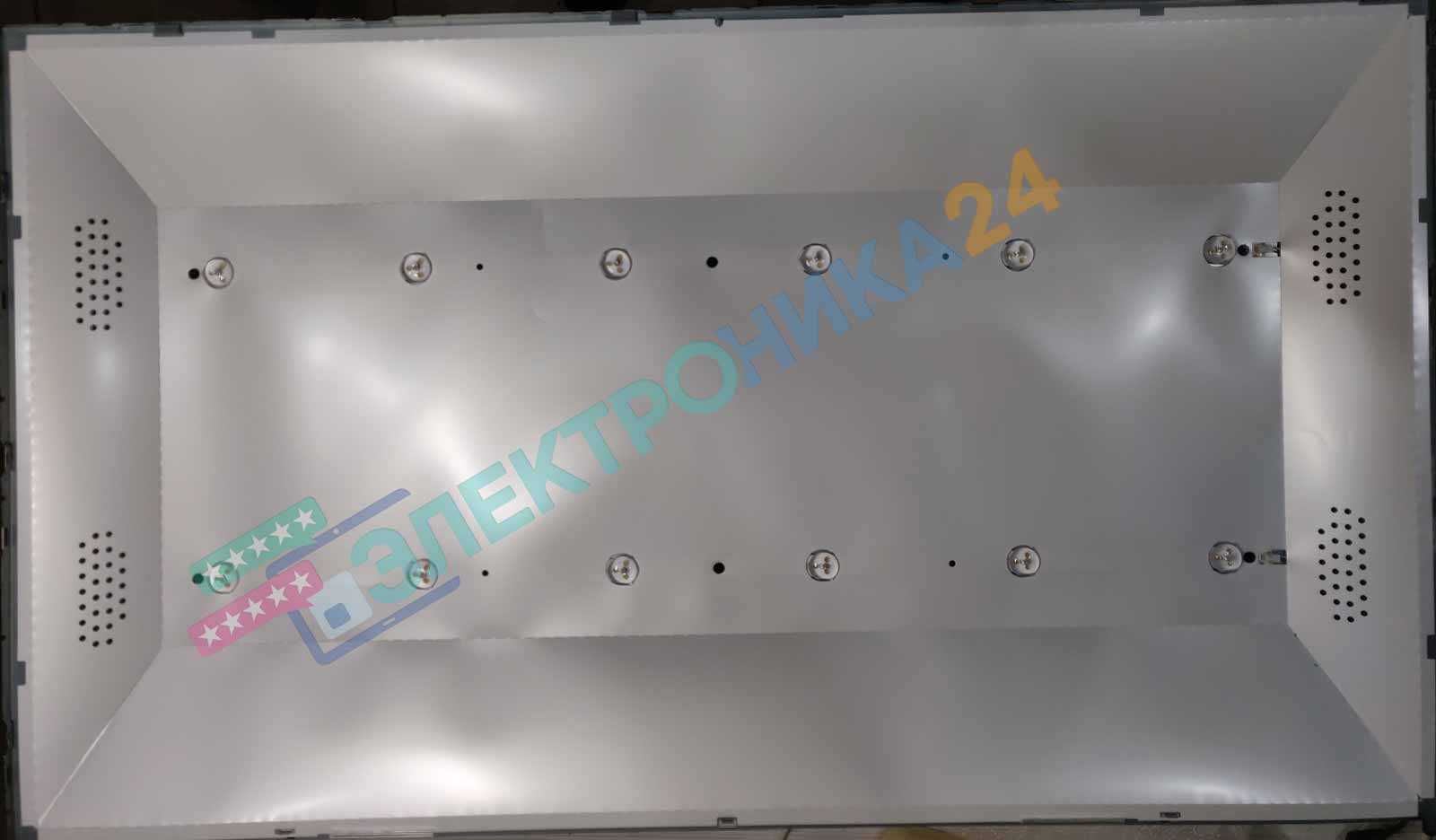

Диагностика показала неисправность светодиодов подсветки панели HK315LEDM. В данном телевизоре применена подсветка из трех лент по 7+8+7 светодиодов 3В можностью 1Вт типоразмера 2835. Аналогичные светодиоды применяемые в подсветках телевизоров LG серии LN.
Маркировка светодиодных линеек ленты 303HK315035 HK315D07M-ZC14A 671-315D3-21401. Комплект линеек для ремонта подсветки панели HK315LEDM телевизора SUPRA STV-LC32440WL можно приобрести здесь:
TP.VST59S.PB702 доработка и уменьшение тока.
После ремонта подсветки в обязательном случае уменьшаем ток питающий светодиоды. В штатном исполнении ток составляет 320 mA:

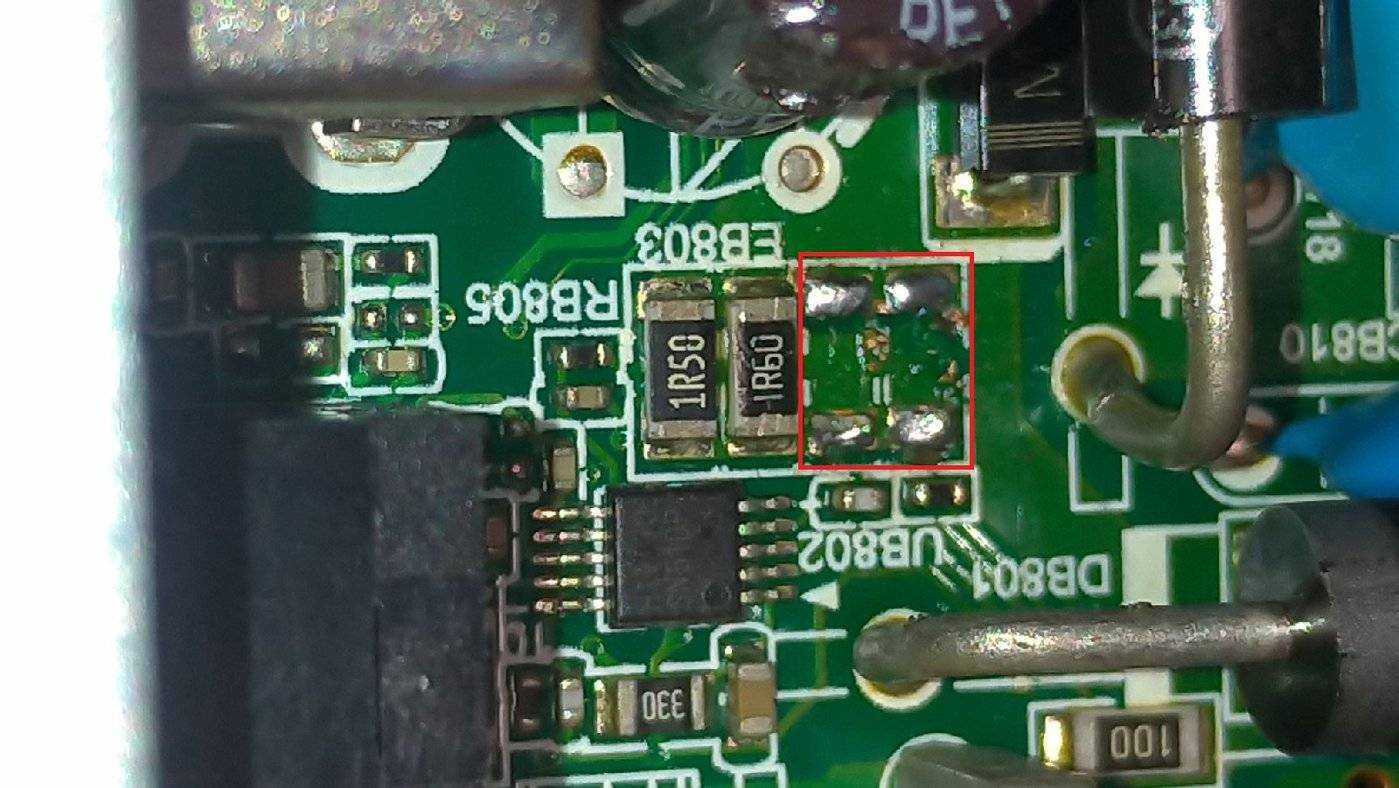

Возле разъемов подсветки два резистора 1R50 2R00. Для уменьшения тока убираем резистор 1R50, ток с 320 падает до 130 mA.
После выполненных работ телевизор вернулся в рабочее состояние:
Примечание: встречаются также модели телевизоров SUPRA STV-LC32440WL с панелями ST3151A05, LC315TU3A и с другим составом модулей в которых питание осуществляется блоком CVB32009. В таких случаях с применением блока CVB32009 дорабока и уменьшение тока осуществляется увеличением номинала резистора RF15 (1Ом). Достаточно увеличить номинал данного резистора в 3 раза и замерить полученный ток на питании подсветки. Фото к сожалению не сохранил.
Проверка питания
Телевизор Супра может не получать электроэнергию, либо она поступает с нарушением.

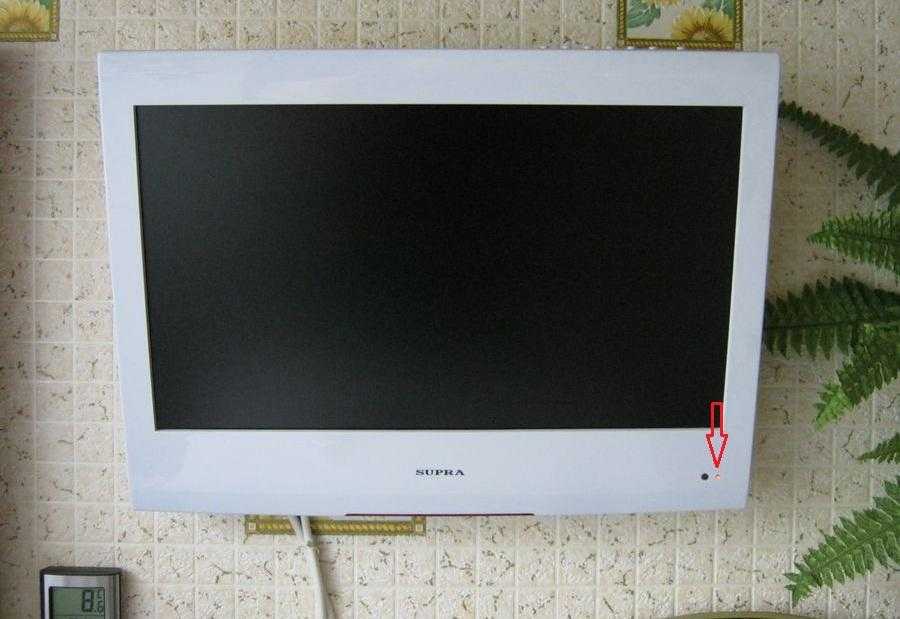

Чтобы это подтвердить или опровергнуть, надо взглянуть на сетевую лампочку:
- При исправном питании индикатор горит ярким красным цветом. Следовательно, в таком случае можно пропустить этот раздел и приступить к изучению системных неполадок.
- Не горит. Это указывает на проблемы с питанием, которые рассматриваются отдельно.
По работе сетевой лампочки можно быстро найти причину, по которой телевизор Supra не включается
Стоит отметить, что иногда индикатор может беспорядочно мигать разной яркостью.
Это признак нарушения в цепи питания по одной из трех причин:
- Нестабильное напряжение. Этот фактор часто преследует жителей сельской местности, а проблема решается подключением стабилизатора.
- Неисправна периферия. Надо отключить все оборудование, которое имеет свое питание. После отдельно проверить блок питания в другом устройстве. Если он исправен, снова включить ТВ-приемник. В случае успешного запуска очевидно, неисправно одно из периферийных устройств.
- Аппаратная поломка. В телевизоре Супра неисправная плата или отдельный электронный компонент.
В последнем случае опытные пользователи разбирающиеся в электронике и сами знают, как провести ремонт, если ТВ-приемник не включается. А если нет знаний аппаратуры, правильнее отдать телевизор в сервисный центр.
Единственное стоит отметить, что нарушение в цепи питания не будет связано с отошедшим шлейфом или разъемом, поэтому легкой починкой не обойтись.

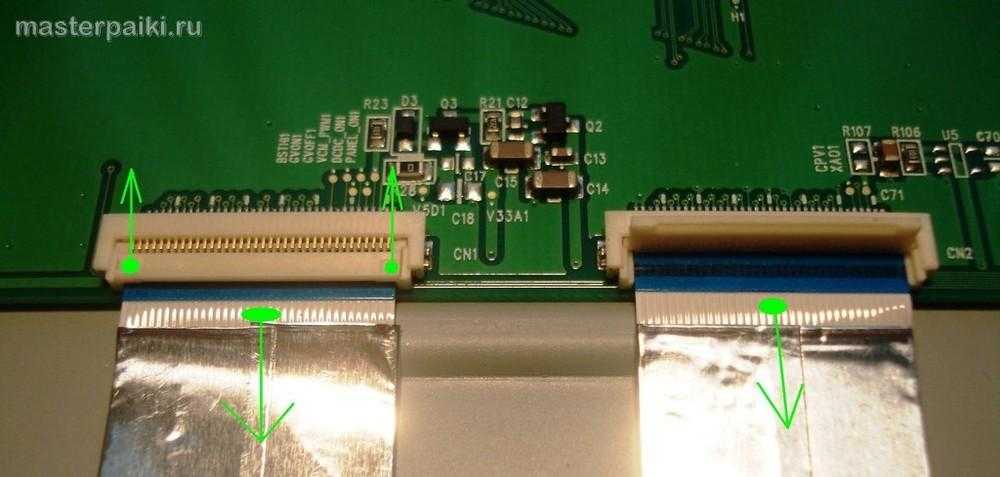

Все платы у телевизоров Supra соединены шлейфами с клеммами, для их замены пайка не потребуется
Касаемо случаев, когда лампочка вообще не горит, нужно проверить ее саму на исправность.

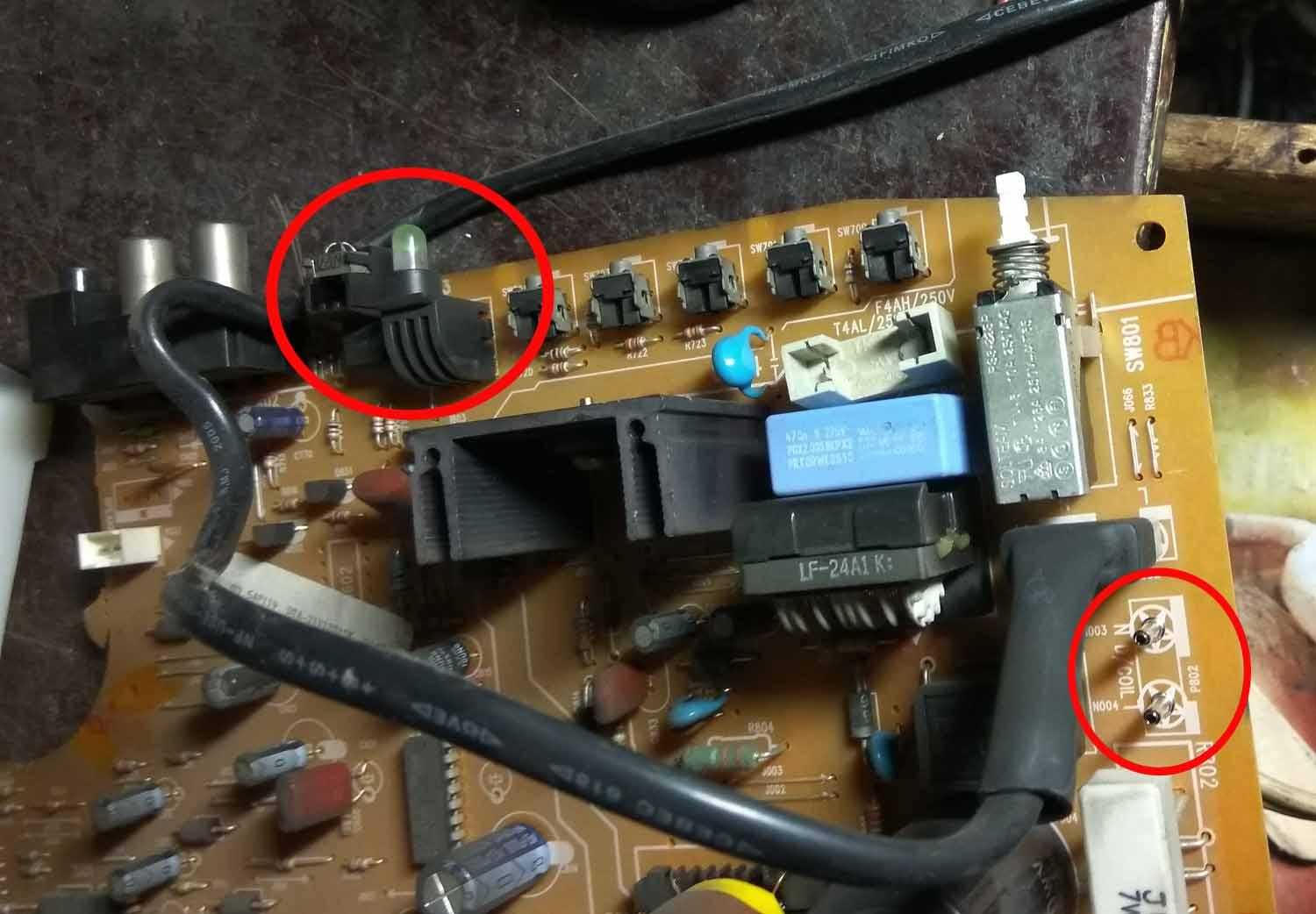

Для этого снимается корпус ТВ-приемника, и проверяется плата:
- идущий к ней шлейф не должен быть поврежден;
- контакты не повреждены и не перемыкают (например, от неаккуратной пайки);
- лампочка прочно держится у платы и не пошатывается.
При наличии мультиметра проще всего проверить ток, идущий на индикатор, который должен находиться в диапазоне 4.5 — 5.5 V. Найденные неисправности у платы или лампочки устраняются обычным паяльником.
Проверка поступающего на индикатор питания поможет узнать об его исправности
Если же индикатор исправен, но телевизор не хочет включаться — ток не проходит по всем платам и компонентам телевизора.
Чтобы убедиться в этом достаточно:
- Проверить сетевое гнездо на пошатывание и разрушение.
- Осмотреть контакты на плате от сетевого входа на повреждения или помехи (грязь, пыль).
- Проверить все шлейфы и провода.
Некоторые широкополосные шлейфы могут иметь повреждение 1 — 2 проводов, но под изоляцией этого не заметно, что является дополнительной сложностью.
В таком случае есть два варианта:
С помощью упомянутого выше мультиметра достаточно определить, что тока нет, и станет понятно, где неполадка;
При отсутствии прибора обращать внимание на индикатор, он загорится при проверке шлейфа;
Видео как проверять питание на платах телевизора мультиметром
https://youtube.com/watch?v=PLEU1q9k7Pc
После ремонта необходимо также понять, что привело к этой поломке и исключить причину.
Например, если было расшатано сетевое гнездо, тогда нужно развернуть телевизор или приобрести более длинный провод, который не будет натянут.
SUPRA STV-LC32520WL нет подсветки
Состав: Блок питания и драйвер LED-подсветки — HKC-LEDTV-P32-11. М/схема БП NE1101B, м/схема драйвера подсветки OB3362PR. Панель HK315WLEDM-AHJ8H. Проявление дефекта: при включении ТВ через несколько секунд включается подсветка на долю секунды и пропадает. Что сделано и проверено: 1) так как не увидел импульсов на 13pin (GATE), то заменил OB3362PR, но безрезультатно 2) Проверил обвязку, и в особенности по выводам CS (обратная связь по току) и OVP (защита от превышения напряжения). Напряжения на ногах такие же, как здесь http://monitor.net.ru/forum/topic493224-32.html#4882581 за исключением 13pin — 0V и 16pin — 10V. 3) Добрался до подсветки, проверил её внешним источником питания, все 15 светодиодов светятся. Проверял примерно напряжением 40В и током 50мА. 4) Заменой проверил полевик AOD4454 «раскачки» дросселя. Вопрос: что ещё может блокировать запуск OB3362PR, кроме пониженного напряжения её питания и превышения выходного после дросселя, за которым «следит» pin11? Резисторы обратной связи по току проверены: 0,05 Ом и 10 Ом. Принципиальную схему ТВ не нашёл, пользовался схемой из даташита.
