i-MANUAL
i-MANUAL
Навигация по Руководству пользователя
1Нажмите i-MANUAL.
2Спомощьюкнопок Ff выберитенужныйраздел в оглавлении, затемнажмите .
Используйтесоответствующиецветныекнопкидляперехода к предыдущейили
последующейстранице и длявозврата к оглавлению.
Еслиописаниесвязано с другимразделом, наэкранепоявитсясимвол . Спомощью
кнопок FfGg выберите , затем нажмите . Нажмите
RETURN для возврата
назад.
3Нажмите RETURN для выходаизменю.
~
•
XMB (XrossMediaBar) представляет собой меню параметров функции BRAVIA и
источников входного сигнала, выводимое на экран телевизора.
14
View Sony KDL-32EX402 / KDL-37EX402 / KDL-40EX402 / KDL-46EX402 (serv.man2) Service Manual online
HISTORY
Model Name: KDL-32/37/40/46EX402SERVICE MANUAL
Click on Page Number to display details of change
Date
Part Number
Description of Revisions
Version
2010.02
9-883-476-51
Original Manual
1.0
— —
ELECTRICAL SERVICE MANUAL
AZ1-N(3a-2)
CHASSIS
MODEL
DEST
RM-ED022
KDL-32EX402
AEP / UK
KDL-37EX402
AEP / UK
KDL-40EX402
AEP / UK
KDL-46EX402
AEP / UK
MODEL
DEST
CONFIDENTIAL INTERNAL USE ONLY
— —
TABLE OF CONTENTS
Section
Title
Page
1. DIAGRAMS
1-1. Block Diagram ……………………………………………
3
1-2. Circuit Board Location …………………………………
4
1-3. Schematic Diagrams and Printed Wiring
Boards ………………………………………………………..
4
BEN Board Schematic Diagram …………………….
5
GD2 Board Schematic Diagram (46 inches) …… 17
G2LS Board Schematic Diagram (32 inches) ….. 19
G2ME Board Schematic Diagram (37/40 inches)
………………………………………………………………….. 20
HLR Board Schematic Diagram ……………………. 21
BEN Printed Wiring Board …………………………… 22
HLR Printed Wiring Board …………………………… 23
GD2 Printed Wiring Board (46 inches) ………….. 24
G2LS Printed Wiring Board (32 inches) …………. 26
. PARTS LIST ……………………………………………………… . 27
SAFETY-RELATED COMPONENT WARNING !!
COMPONENTS IDENTIFIED BY SHADING AND MARKED
ON
THE EXPLODED VIEWS AND IN THE PARTS LIST ARE CRITICAL FOR SAFE OPERATION. REPLACE THESE COMPONENTS WITH SONY PARTS WHOSE PART NUMBERS APPEAR AS SHOWN IN THIS MANUAL OR IN SUPPLEMENTS PUBLISHED BY SONY.
WARNING !!
AN ISOLATION TRANSFORMER SHOULD BE USED DURING ANY SERVICE WORK TO AVOID POSSIBLE SHOCK HAZARD DUE TO LIVE CHASSIS, THE CHASSIS OF THIS RECEIVER IS DIRECTLY CONNECTED TO THE POWER LINE.
— —
1-1. BLOCK DIAGRAM
MAIN CHIP
PNX8543M2
Aerial/Cable
PC AudioSCART1SCART2
Line Out
Opt. Out
Component
USB
C
I
C
I
PC
BEN
HDMI1HDMI2HDMI3
HDMI4
HDMI
EQ/SW/EDID
TDA19997
HP Out
CV-Side
NVM
Key
IR
32,26,22
WXGA CCFL
46,40,37,32
FHD CCFL
DDR2
512Mb
DDR2
512Mb
Si-TU
SUT_AE102T
Demodulator
CXD2817R-T4㧔
DVB-T/C㧕
AUDIO
Buffer
CXA3813N
NAND FLASH
NAND01G
W3B2CN6F
AUDIO
D-Amp
TPA3110D2
Light
Sensor
BH1690FVC
Control Button
HLR
PANEL
Power Supply
Gxx
LED
3a-2/5-0
5-2
H2LS
Инструкция Sony Kdl 37ex402 Preis
Если он оборван, далее следует проверить на пробой PN-переходов диоды выпрямительного моста и ключевой транзистор N-FET преобразователя, который может находиться либо на отдельном радиаторе, либо интегрирован с ШИМ-контроллером в общую микросхему. Возможны варианты.
Мануал телевизора sony содержит описание настроек телевизионного Инструкция sony bravia kdl — 32ex402. Инструкция Sony KDL — 32 EX402 Жк Телевизоры 32′ Мини форум. В случае если инструкция по вашему не. Прошивка sony kdl 37ex402 seriali kloni Инструкция SONY BRAVIA KDL 37 EX 402 руководство.
В большинстве случаев, пробой ключа N-Fet преобразователя не происходит без причин и следует искать другие неисправные элементы схемы, которые могли спровоцировать дефект. Этом могут быть и высохшие электролитические конденсаторы в первичной цепи, и неисправные элементы демпфера, а также оборванные резисторы или пробитые полупроводниковые элементы в цепях стабилизации. Возможен брак микросхемы ШИМ SSC9513 (15), A6079M (7), TPC8119 (8) от производителя. Если в схеме модуля питания применяется активный Корректор Коэффициента Мощности (ККМ), выявлять неисправности иногда становится несколько сложнее.
Инструкция Sony Kdl 37ex402 Prix
Знания, опыт, интуиция и навыки в таких случаях имеют большое преимущество для успешного ремонта. Если у SONY KDL-32EX402 нет изображения, но есть звук, есть вероятность неисправности ламп подсветки или преобразователя их питания. Следует убедиться так же в исправности электролитических конденсаторов вторичных выпрямителей общего блока питания. Диагностика и ремонт инвертора часто затруднены организацией цепей специальной защиты, которая необходима для противопожарной безопасности и отключает инвертор в любой нештатной ситуации, например, при износе или разгерметизации ламп.
Часто для локализации дефекта требуется её блокировка
Следует помнить, что в таких случаях есть риск выхода из строя силовых элементов инвертора и проявлять особую осторожность. После проведения ремонтных работ, цепи защиты необходимо обязательно восстановить для дальнейшей безопасной эксплуатации телевизора
Материнская плата BEN 1-881-019-32 подлежит проверке в случае, если нет реакции на пульт и функциональные кнопки, индикатор дежурного режима моргает или горит постоянно.
В таких случаях, если исправны стабилизаторы питания микросхем, возможно, необходимо обновление программного обеспечения. В случаях отсутствия настройки на каналы местного телевидения, следует убедиться в наличии напряжения питания варикапов (30-33V) и других питающих напряжений на выводах тюнера SUT-AE102T
Внимание пользователям! Самостоятельный ремонт телевизора SONY KDL-32EX402 без соответствующей квалификации и опыта может привести к его полной неремонтопригодности!
Cкачать: Service manual and schematic diagram Дополнительно по ремонту MainBoard Внешний вид MainBoard 1-881-019-32 показан на рисунке ниже: Дополнительно по PSU В телевизоре KDL-32EX402 установлен модуль питания PSC10308D с применением узла PFC (Power Factor Correction) выполняющего функцию активного фильтра для устранения высших гармонических составляющих потребляемого тока. Повышающий преобразователь на основе ШИМ-регулятора SSC9513 15pin исключает длительное отсутствие зарядного тока электролитического конденсатора фильтра сетевого выпрямителя в пределах периода 50гц, и огибающая высокочастоных импульсов потребляемого тока приобретает форму синусоиды. Внешний вид блока питания. Основные особенности устройства SONY KDL-32EX402: Установлена матрица (LCD-панель) LTY320HM01 03 или LTY320AP04.
В управлении матрицей используется Тайминг-Контроллер (T-CON) FHDMB4C2LV1.4. Для питания ламп подсветки применяется инвертор SSI3204UG01, управляется ШИМ-контроллером SSI091ASN (24pin). В качестве силовых элементов инвертора применяются ключи типа MDD1752. Формирование необходимых питающих напряжений для всех узлов телевизора SONY KDL-32EX402 осуществляет модуль питания 3L314W, либо его аналоги c использованием микросхем STR-A6079M, SSC9513 (PWM Resonant) и силовых ключей типа TK10A60D, TPC8119 (8). MainBoard — основная плата (материнская плата) представляет собой модуль 1-881-019-32, с применением микросхем Cpu: PNX85433EH1 NXP, Nand Flash: H27U1G8F2BTR, Spi Flash: M25P10A, Video: TDA19997HL/C1 Audio: TPA3110D2 и других. Тюнер SUT-AE102T обеспечивает приём телевизионных программ и настройку на каналы
Внимание мастерам!
Будем благодарны за помощь и любую информацию по составу LCD, LED, OLED телевизоров! Желающие участвовать в развитии сайта могут присылать свои наработки — записи по составу, схемы, даташиты, прошивки, фотографии.
Начало работы
подставке
Держатель кабеля (1) (только для KDL-40/
Для установки телевизора на подставку
32NX5xx)
необходимо выполнить следующие операции.
Подставка (1)*
1Информацию о правильном креплении
Винты для подставки (4) (только для
KDL-
для некоторых моделей телевизоров см.
46EX4xx)
в прилагаемой инструкции для
Винты для подставки
(4 + 3) (только для
настольной подставки.
KDL-40BX4/EX4xx, KDL-37EX4xx, KDL-
32BX3/BX4/EX3/EX4xx, KDL-26EX3xx, KDL-
2Установите телевизор на подставку.
22EX3xx
Будьте осторожны, чтобы не передавить
Винты для подставки
(4 + 4) (только для
кабели.
KDL-40/32EX6xx, KDL-40/32NX5xx
Пульт ДУ RM-ED022 (1)
Пульт ДУ RM-ED036 (1) (только для
KDL-40/
32EX6xx)
Батарейки размера AAA (2)
* В разобранном виде за исключением модели
с диагональю KDL-46EX4xx.
Установка батареек в пульт ДУ
3Закрепите телевизор на подставке,
закрутив прилагаемые винты через
отверстия, указанные стрелками .
(только для KDL-40/32EX6xx)
~
•Вставляя батарейки, соблюдайте полярность.
•Не используйте одновременно батарейки
различных типов или старые и новые батарейки.
•При утилизации батареек всегда соблюдайте
правила охраны окружающей среды. В некоторых
регионах правила утилизации батареек могут быть
регламентированы. Просьба обращаться по этому
поводу в местные органы власти.
•Бережно обращайтесь с пультом ДУ. Не бросайте
его, не становитесь на него и не лейте на него
никаких жидкостей.
~
•Не оставляйте пульт ДУ вблизи источников тепла
•При использовании электрической отвертки
или в месте, подверженном прямому воздействию
задайте момент затяжки, равный приблизительно
солнечных лучей, или во влажном помещении.
1,5 Нм (15 кгс см).
6
RU
только для KDL-22EX3xx
Дополнительные сведения
для настенной установки)
Вниманию пользователей:
Руководствуясь соображениями безопасности и необходимостью обеспечения
сохранности изделия, Sony настоятельно рекомендует, чтобы установка Вашего
телевизора была произведена специалистами компании-дилера Sony. Не пытайтесь
устанавливать его самостоятельно.
Вниманию дилеров Sony:
При установке, выполнении периодического техобслуживания и проверке данного изделия
Дополнительные сведения
уделяйте все необходимое внимание вопросам безопасности. Телевизор может быть установлен с помощью кронштейна для настенной установки
Телевизор может быть установлен с помощью кронштейна для настенной установки
SU-WL500 (KDL-46EX4xx, KDL-40BX4/EX4/EX6/NX5xx, KDL-37EX4xx, KDL-32BX3/
BX4/EX3/EX4/EX6/NX5xx) / SU-WL100 (KDL-26EX3xx, KDL-22EX3xx) (приобретается
отдельно).
•Для правильной установки телевизора см. инструкцию, прилагаемую к кронштейну
для настенной установки.
•См. «Отсоединение настольной подставки от телевизора» (стр. 10).
~
•Установите телевизор на подставку при креплении к нему монтажной скобы.
KDL-46EX4xx
KDL-26EX3xx
KDL-40BX4/EX4/EX6/NX5xx
KDL-22EX3xx
KDL-37EX4xx
KDL-32BX3/BX4/EX3/EX4/EX6/NX5xx
15
RU
Винт
(+PSW 6 х 16)
Квадратное
отверстие
Монтажная скоба
Винт
(+PSW4 × 12)
Монтажная скоба
060ADD.fm Page 15 Tuesday, January 19, 2010 7:58 PM
Для правильной установки данного изделия необходим достаточный опыт, в особенности при
определении того, в состоянии ли стена выдержать вес телевизора.. Поручите крепление данного
телевизора специалистам компании-дилера Sony и уделите надлежащее внимание безопасности при его
установке. Компания Sony не несет ответственность в случае ущерба или травм, вызванных неверным
Технические характеристики
Название моделиKDL-
KDL-
KDL-
KDL-
KDL-
KDL-
46EX4xx
40BX4/EX4/
37EX4xx
32BX3/BX4/
26EX3xx
22EX3xx
EX6/NX5xx
EX3/EX4/
EX6/NX5xx
Система
Система ТВ панели:
LCD (ЖК) экран
Система телевещания:
В зависимости от выбранной Вами страны/региона:
Аналоговая: B/G/H, D/K, L, I
Цифровая: DVB-T, DVB-C
Система цветного
Аналоговая: PAL, PAL60 (только вход Video In), SECAM, NTSC3.58, NTSC4.43 (только вход
телевидения
Video In)
Цифровая: MPEG-2 MP@ML/HL, H.264/MPEG-4 AVC [email protected], [email protected]
Диапазон принимаемых
Аналоговые каналы: 46,25 — 855,25 МГц
каналов:
Цифровые каналы: VHF/UHF
Выходная мощность
10 Вт + 10 Вт (RMS)
8 Вт + 8 Вт
5 Вт + 5 Вт
звука:
(RMS)
(RMS)

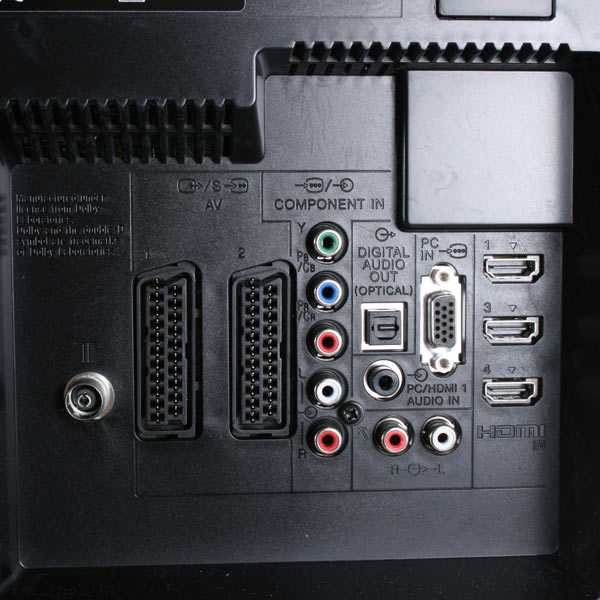

Входные/Выходные разъемы
Антенна
Разъем 75 Ом для VHF/UHF
/AV1*
1
21-штырьковый Scart-разъем, включая аудио/видео вход, RGB вход, S-Video вход и
аналоговый ТВ аудио/видео выход.
/AV2*
2
21-штырьковый Scart-разъем, включая аудио/видео вход, RGB вход, S-Video вход и аудио/
видео выход.
COMPONENT IN
Поддерживаемые форматы: 1080p, 1080i, 720p, 576p, 576i, 480p, 480i
Y: 1 Vp-p, 75 Ом, 0.3V отрицательная синхронизация/P
B/CB: 0.7 Vp-p, 75 Ом/
P
R/CR: 0.7 Vp-p, 75 Ом
COMPONENT IN
Аудиовход (гнезда типа «тюльпан»)
HDMI IN 1, 2, 3, 4
Видео: 1080p, 1080p24, 1080i, 720p, 576p, 576i, 480p, 480i
Аудио: Двухканальный линейный PCM
32, 44,1 и 48 кГц, 16, 20 и 24 бит, Dolby Digital
PC (см. стр.20)
Аналоговый аудиовход (разъем типа minijack) (только HDMI 1)
AV3
Видеовход (гнездо типа «тюльпан»)
AV3
Аудиовход (гнезда типа «тюльпан»)
DIGITAL AUDIO
Цифровой оптический разъем (Двухканальный линейный PCM, Dolby Digital)
OUT (OPTICAL)
Аудиовыходы (левый/правый) (гнезда типа «тюльпан»)
PC IN
Вход PC (для подключения ПК) (15 Dsub) (см. стр.20)
G: 0.7 Vp-p, 75 Ом, не Sync on Green/B: 0.7 Vp-p, 75 Ом/
R: 0.7 Vp-p, 75 Ом, H/V Sync: уровень TTL
аудиовход для подключения ПК (разъем типа minijack)
i
Разъем под наушники
USB-порт
Разъем под CAM (Модуль ограниченного доступа)
Питание и другие параметры
Электропитание:
220–240 В пер. тока, 50 Гц
Размер экрана
46 дюймов /
40 дюймов /
37 дюйма /
32 дюйма /
26 дюйма /
22 дюйма /
(по диагонали)
около 117 см
около 102 см
около 94 см
около 80 см
около 66 см
около 55 см
Разрешение экрана
1920 точек (по горизонтали) х 1080 строк (по вертикали) (KDL-46EX4xx, KDL-40BX4/EX4/
EX6/NX5xx, KDL-37EX4xx, KDL-32BX4/EX4/EX6/NX5xx)
1366 точек (по горизонтали) х 768 строк (по вертикали) (KDL-32BX3/EX3xx, KDL-26EX3xx,
KDL-22EX3xx)
Потребля
в режиме
142 Вт110 Вт
95,0 Вт73,0 Вт
52,0 Вт39,0 Вт
емая
«Дом»/
75,0 Вт (KDL-
61,0 Вт (KDL-
мощность
«Обычный»
40EX6xx)
32EX6xx)
в режиме
183 Вт146 Вт
120 Вт94 Вт
62 Вт46 Вт
«Магазин»/
92 Вт (KDL-
75 Вт (KDL-
«Яркий»
40EX6xx)
32EX6xx)
Мощность, потребляемая
0,19 Вт
в дежурном режиме*
3
Потребление энергии в
0,18 Вт
режиме «Выкл»
