Руководство sony bravia klv-32bx300 жк телевизор

Частые проблемы и их решение

Каналы показывали, но потом перестали

Иногда случается, что цифровые каналы, которые только недавно принимались, вдруг исчезают. Что делать в этом случае?

Но скорее всего причиной исчезновения являются настройки телевизора (например, из-за скачка напряжения в сети). В этом случае рекомендовано применение двух способов:

• пересканировать диапазон (в ручном или автоматическом режиме). Не исключено, что каналы будут обнаружены;
• полный сброс настроек до заводских (как это делать на конкретной модели цифрового телевизора, можно узнать из инструкции по эксплуатации). После этого нужно заново настроить ТВ-приемник, в том числе проведя и поиск каналов.

Нет сигнала

Если не показывает ни один канал, нужно предпринять следующие шаги:

• Проверить подключение антенны. Возможно, штекер выпал из разъема.
• Убедиться в целостности антенного кабеля визуально и при возможности – «прозвонив» его с помощью мультиметра .
• Проверить ориентацию антенны. Цифровое ТВ вещает в дециметровом диапазоне, а ДМВ-антенны, как правило, чувствительны к направлению на источник сигнала, так что устанавливать их надо с ориентацией четко на него. Точный пеленг на ближайший ретранслятор можно узнать на интерактивной карте ЦЭТВ.

Если ни один из этих шагов не дал результата, необходимо обратиться за помощью к мастерам. Скорее всего, это неисправность телевизора.

Другие возможные проблемы и их решение :

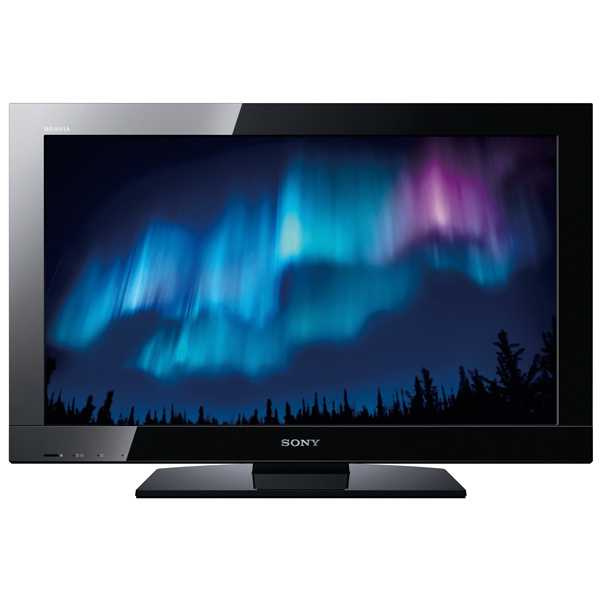

Model: KLV-32BX300

Дополнительные функции изображения:Мультиэкран. True Cinema (24 кадра).

Дополнительные функции звука: Объемный звук.

Цвет корпуса — черный.

Есть возможность крепления телевизора к стене.

Основные технические характеристики:

LCD-телевизоры SONY с ламповой подсветкой CCFL, большое количество которых было ранее продано на российском рынке, ещё находятся в эксплуатации. Телевизоры достаточно сложны в ремонте и обслуживаются, главным образом, в авторизованных сервисных центрах.

Техническое описание

Мощность, потребляемая рабочем в режиме от сети, составляет 109 Вт. Блок питания PSC10308E.

Габаритные размеры: с подставкой 804x532x220 мм, без подставки 804x497x96 мм.

Масса телевизора: с подставкой: 10.7 кг, без подставки: 9.2 кг.

Внимание! Панель LTY320AP04 LCD-телевизора SONY KLV-32BX300 является самым дорогим его компонентом. Избегайте ударов по стеклу и давления на поверхность экрана во избежание необратимых повреждений LCD-панели!

Рекомендации пользователям SONY KLV-32BX300

В некоторых случаях, прежде чем звонить в ремонтную службу, следует убедиться, что ваш телевизор действительно неисправен.

Если SONY KLV-32BX300 не включается или периодически отключается, полезно проверить розетки и удлинители в местах подключения телевизора к сети, например, с помощью настольной лампы, фена, либо другого подручного бытового прибора.

В случае если SONY KLV-32BX300 не реагирует на пульт, но управляется кнопками на панели, есть вероятность неисправности пульта ДУ (не работает пульт). Полезно проверить или заменить в нём батарейки.

Если в режиме просмотра телевизионных программ появляется оповещение отсутствия сигнала (нет сигнала) ,можно проверить антенные подключения и работоспособность телевизора от других внешних устройств.

Если нет звука при просмотре аналоговых кабельных программ, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион — для России «East Europe» (Восточная Европа).

Если SONY KLV-32BX300 завис, не реагирует на пульт и кнопки панели управления, иногда помогает перезагрузка процессора — reset. Для этого нужно полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить.

Если разбит или треснул экран

Экран LCD телевизора SONY KLV-32BX300 является дорогим элементом и требует бережного отношения пользователей. Стекло может неожиданно треснуть при ударе или чрезмерное давление на поверхность экрана по любой части площади.

При любых механических повреждениях экрана требуется замена LCD панели LTY320AP04. В таких случаях цену на ремонт необходимо уточнить в Авторизованном Сервисном центре SONY по телефонам, указанным в сопроводительных документах или на официальном сайте производителя.Обычно такой ремонт экономически нецелесообразен.

Для продвинутых пользователей и мастеров

Если у SONY KLV-32BX300 нет изображения, но есть звук, может не работать подсветка дисплея LTY320AP04. Это может быть вызвано неисправностью ламп CCFL (EEFL), либо источника их питания — инвертора.Для замены ламп требуется разборка LCD-панели LTY320AP04 — процесс, требующий от мастера повышенной квалификации.Не рекомендуем производить такие работы владельцам телевизоров и мастерам, не имеющим опыта ремонта LCD-панелей.

Инструкции и обновления

Телевизоры Sony Bravia. Загрузка микропрограммы.:

Файл sony_tvupdate_2010_1139_ru_atv.pkg, версия 1.139 от 11.06.2010 (47,560,226 байт).

Для моделей: KLV-22BX300, KLV-26BX300, KLV-26BXBX301, KLV-26BXNX400, KLV-32BX300, KLV-32BX301, KLV-32NX400, KLV-32NX500, KLV-40BX400, KLV-40BX401, KLV-40NX500.

Файл обновления и инструкции можно скачать на сайте производителя для модели KLV-32BX300.

На данную модель так же предлагаются руководства и инструкции:

Ещё раз напоминаем пользователям и владельцам телевизоров.Попытки самостоятельного ремонта могут иметь серьёзные негативные последствия, вплоть до полной неремонтопригодности.

• Как почистить чехол от телефона силиконовый от желтизны



• Fly fs506 прошивка через flashtool



• Как настроить донаты на телефоне streamlabs



• Panasonic sa pm19 как подключить телефон



• K s на телефоне как убрать

Особенности телевизора Sony Bravia

Настройка цифровых каналов на новом телевизоре Сони Бравиа проходит не так, как на других устройствах. Smart TV обеспечивает высокое качество изображения и звука. Большое количество каналов организует досуг всей семье.

Настройка телевизора проходит в несколько этапов:

• Подготовка;
• Калибровка;
• Установка параметров яркости;
• Настройка контрастности и резкости;
• Выбор насыщенности цветовой палитры;
• Установка параметров звука и дополнительных параметров.

Рассмотрим каждый пункт максимально подробно, чтобы вам было понятно, как настроить цифровые каналы на телевизоре Сони Бравиа.

Подготовительный этап

Первичная настройка цифрового вещания начинается с выбора языка, на котором будет отображаться меню. Затем, надо указать местоположение (страну) и придумать уникальную цифровую комбинацию, которая защитит детей от случайного просмотра нежелательных каналов. Ее можно записать или придумать простой пароль – год рождения, к примеру.

После ввода базовых параметров начинается подготовка к настройке цифровых каналов на Sony Bravia. И самое главное – проверить правильно подключения всех устройств. А также проверить работоспособность пульта и наличие батареек в нем.

Дальше следуете простой инструкции:

Включаете ТВ. Заходите в меню через клавишу на пульте Home. Скачиваете данные для калибровки, если они уже были введены в память ТВ

Если нет, обратите внимание на ОС телевизора. Для Андроид скачивать калибровку можно с Blu-Ray или с DVD с драйверами

Находите в разделе меню «Восстановление и сброс» «сброс настроек». Произойдет автоматический возврат и удаление всех программ до базовой версии.

После этого можно приступать к повторной или первичной настройке цифрового вещания на ТВ Сони.

Настройка калибровки

Смотреть телеканалы в идеальном качестве и с хорошим звуком позволяет правильная настройка цифрового телевидения на Сони Бравиа. Калибровка – один из элементов настройки. При ее отсутствии снижается резкость.

Для загрузки параметров, скаченных на флешку, ПК или DVD, необходимо зайти в настройки, в подраздел «установка». Выбирайте ссылку «Управление экраном». Там появится параметр «автоматической области отображения» и «максимального разрешения».

Настройка яркости, звука, контрастности и резкости

После подключения оборудования, настройки времени и языка, проведения калибровки, можно переходить к следующим параметрам:

1. Яркость. Для настройки используется заранее скаченная диаграмма. Наиболее часто применяется вариант с 4 серыми полосками. Зона справа должна быть практически черной. Это указывает, что яркость настроена верно.
2. Контрастность. Сохраняете параметры яркости и переходите к контрастности. Регулировка осуществляется также по полоскам. Выбираете в диаграмме самую светлую и настраиваете, пока она не станет белой.
3. Резкость отвечает за естественность изображения. Правильная настройка определяется также по диаграмме. Вокруг нее не должно остаться светлого контура.
4. Насыщенность цветовой палитры. Надо довести все оттенки до максимальной насыщенности.
5. Звук настраивается через внешнюю акустику или внутренние динамики. Дополнительной регулировки не требуется.

Желательно сразу отрегулировать дополнительные параметры. Переходите во вкладку «Установки» — «Системные настройки» — подраздел «Эко». Там можно отключить световой сенсор и выполнить прочие регулировки.

Завершается настройка цифрового телевидения на телевизорах Сони автоматическим поиском каналов. Для этого достаточно перейти в соответствующий раздел меню. Выбрать источник сигнала (антенна, кабель) и нажать поиск. По завершению сохранить найденные каналы.

Проверим, поддерживает ли ваш телевизор Sony цифровое ТВ

Прежде чем подключать цифровое ТВ и начинать настройку, необходимо проверить, может ли ваш телевизор вообще его принимать. Это можно сделать на сайте производителя или официальных распространителей продукции Sony, но проще всего воспользоваться данным онлайн-сервисом. Для этого введите в строку «Поиск» номер модели:

Модель	Диагональ	Поддержка DVB-T2
KDL-22EX553	22	+
KDL-24W605A	24	+
KDL-26EX553	26	+
KDL-32EX653	32	+
KDL-32EX343	32	+
KDL-32HX753	32	+
KDL-32R423A	32	+
KDL-32R424A	32	+
KDL-32W503A	32	+
KDL-32W603A	32	+
KDL-32W653	32	+
KDL-32W653A	32	+
KDL-32W654	32	+
KDL-32R303B	32	+
KDL-32R435B	32	+
KDL-32R433B	32	+
KDL-32W706B	32	+
KDL-32W705B	32	+
KDL-40EX653	40	+
KDL-40HX753	40	+
KDL-40HX853	40	+
KDL-40R353A	40	+
KDL-40R453A	40	+
KDL-40R473A	40	+
KDL-40R474A	40	+
KDL-40R483B	40	+
KDL-42EX443	42	+
KDL-40W905	40	+
KDL-42W653A	42	+
KDL-42W654	42	+
KDL-42W654A	42	+
KDL-42W807A	42	+
KDL-42W808A	42	+
KDL-42W805	42	+
KDL-42W828B	42	+
KDL-42W817B	42	+
KDL-42W705B	42	+
KDL-42W706B	42	+
KDL-46EX653	46	+
KDL-46HX753	46	+
KDL-46HX853	46	+
KDL-46R473A	46	+
KDL-46W905	46	+
KDL-47W805	47	+
KDL-47W807A	47	+
KDL-47W808A	47	+
KDL-48R483B	48	+
KDL-49X8505B	49	+
KDL-49W8505B	49	+
KDL-50W705В	50	+
KDL-50W706В	50	+
KDL-50W685A	50	+
KDL-50W817B	50	+
KDL-55HX753	55	+
KDL-55HX853	55	+
KDL-55W805	55	+
KDL-55W807A	55	+
KDL-55W808A	55	+
KDL-55W817B	55	+
KDL-55W828B	55	+
KDL-55W8505B	55	+
KDL-55W905	55	+
KD-55X9005A	55	+
KD-55X9005B	55	+
KD-55X8505A	55	+
KD-55X8505B	55	+
KDL-55W955B	55	+
KDL-65W855A	65	+
KDL-65S995A	65	+
KD-65X8505A	65	+
KD-65X8505B	65	+
KDL-65HX953	65	+
KD-65X9005A	65	+
KD-65X9005B	65	+
KD-65X950B	65	+
KD-65X9505B	65	+
KDL-65W955B	65	+
KDL-70X8505B	70	+
KDL-79X9005B	79	+
KDL-84X9005	84	+
KDL-85X9505	85	+

Как определить модель телевизора

За годы существования фирма Sony выпустила огромное количество телевизоров разных моделей. Далеко не все из них поддерживают воспроизведение «цифры», а среди тех, которые это могут делать, не все работают с европейским стандартом вещания DVB-T2. И для начала нужно определить модель.

Информация об этом указывается :

• на упаковочной коробке телевизора;
• на наклейках, имеющихся на корпусе (но это не всегда);
• на чеке из магазина электроники, где приобретался телеприемник;
• в инструкции по эксплуатации.

Если телевизор не поддерживает цифровое ТВ

Если оказалось, что имеющийся ТВ-приемник не может самостоятельно принимать цифровой телесигнал, у пользователя есть два варианта действий:

• Купить новый телевизор. Учитывая, что технологии телевидения постоянно развиваются, это самый разумный, но и дорогой вариант. На старых моделях могут оказаться недоступными некоторые функции цифрового ТВ (например, воспроизведение изображения в формате HD).
• Установить цифровую приставку (она же ресивер, декодер, тюнер). Такой вариант хорош, если телевизор относительно новый и качественный, но просто не имеет встроенного цифрового тюнера.

После того как приставка будет подключена, ее тоже нужно настроить на прием.

Инструкция по настройке каналов на Сони KDL

Плазменные или жидкокристаллические телевизоры Sony передают вещание с высоким разрешением, отличным качеством звука и изображения. Для настройки цифровых каналов необходимо:

1. Нажмите на кнопку Home на пульте. Перейдите в раздел «Установки». Выберите пункт «Настройка».
2. При запросе пин-кода введите при помощи кнопок пульта 0000, 1111, 1234.
3. В открывшемся меню находите пункт «Цифровая конфигурация». Если в вашей модели ТВ нет такой опции, переходите сразу к автонастройке (пункт 5).
4. Открываете в конфигурации «Цифровую настройку».
5. Переходите к автопоиску цифровых станций.
6. Выбираете тип подключения через кабель. Если этот пункт недоступен, вернитесь в базовое меню, откройте «Установки» — «Настройки» — «Страну» и укажите Европу.
7. Для поиска каналов необходимо ввести показатели частоты: от 306 до 345 тыс. Скорость символьная должна быть на уровне 7000, модуляция 128 QAM, автоматический код доступа к сети.
8. Запустите поиск. При правильной настройке должно найтись около 58 каналов.

После установки времени произойдет перезапуск телевизора. Если вы правильно настроили цифровые каналы на телевизоре Сони, все будет работать корректно.

Удаление и сортировка каналов

В том случае, если вы по каким-то причинам не хотите смотреть один или несколько найденных каналов, можете их удалить из списка. Делается это следующим образом:

1. Откройте меню.
2. Выберите пункт «Настройки», затем «Цифровая конфигурация».
3. Перейдите в пункт «Удаление программ».
4. Найдите в списке ненужный канал.
5. Зажмите на пульте центральную кнопку («Выбор», «OK»). Канал удаляется.

В том случае, если нужно отсортировать порядок каналов, процедура выглядит так:

1. Откройте меню.
2. Выберите пункт «Настройки» и «Цифровая конфигурация».
3. В открывшемся меню перейдите в пункт «Сортировка программ».
4. Введите номер канала, который нужно изменить, и нажмите клавишу выбора. Программа выделится.
5. С помощью клавиш «Вверх» и «Вниз» переведите канал на нужную позицию.
6. Процедура повторяется для всех каналов, которые нужно отсортировать.

View Sony KDL-32R300C / KDL-32R303C / KDL-32R304C / KDL-32R305C / KDL-32R306C / KDL-32R320C / KDL-32R327C / KDL-40R350C / KDL-40R353C / KDL-40R355C / KDL-40R377C / KLV-32R302C / KLV-40R352C Service Manual online

HISTORY INFORMATION FOR THE FOLLOWING MANUAL:
SERVICE MANUAL (COMMON)
SERVICE MANUAL (COMMON)
GN1S
CHASSIS
Segment: SE1L
Version
Date
Subject
1
06/2015
1
st
Issue.
2
06/2015
Updated Information.
a) TABLE OF CONTENTS
a) TABLE OF CONTENTS b) SECTION 2 : SELF DIAGNOSTIC FUNCTIONc) SECTION 3 : TROUBLESHOOTINGd) SECTION 4 : SERVICE ADJUSTMENTSe) SECTION 5 : DIAGRAMS
LCD TV
LCD TV
9-888-181-02
For SM Unique please refer :
For  SM — Unique , please refer :
9-888-181-Ax ( America )
9-888-181-Ex ( Europe )
9-888-181-Px ( Pan Asia )
1

SERVICE MANUAL (COMMON)
SERVICE MANUAL (COMMON)
GN1S
CHASSIS
Segment: SE1L
LCD TV
LCD TV

MODEL LIST
THIS SERVICE MANUAL CONTAINS COMMON INFORMATION FOR  BELOW  REGIONS AND MODELS:
REGION
ASIA
AMERICA
EUROPE
MODEL
ASIA
AMERICA
EUROPE
KLV-32R3*C
KLV-40R3*C
KDL-32R3*C
KDL-40R3*C
3

TABLE OF CONTENTS
Section Title
Page
1. SAFETY NOTES
1-1.
Warnings and Caution……………………………………………………….
5
1-2.
Caution Handling of LCD Panel  …………………………………………………
5
g
1-3.
Caution About the Lithium Battery………………………………………………..
6
1-4.
Safety Check Out ……………………………………………………………………..
6
1-5. Leakage
Test
………………………………………………………………………………
6
1-6.
How to Find a Good Earth Ground…………………………………………
6
1-7.
Lead Free Information….……………………………………………………
7
1 7.
Lead Free Information….……………………………………………………
7
1-8.
Handling the Flexible Flat Cable (FFC)…………………………………….
7
2. SELF DIAGNOSTIC FUNCTION
2-1.
Overview of Control Buttons ………………………………………………………….
8
2-2. LED
Display Control ……………………………………………………………………
8
p y
2-3. LED
Pattern………………………………………………………………………………
8
2-4.
Standby LED Error Display………………………………………………….
8
2-5. Triage
Chart
……………………………………………………………………………….. 9
3. TROUBLE SHOOTING ………………………………………………………………………………..
10
3. TROUBLE SHOOTING ………………………………………………………………………………..
10
4. SERVICE ADJUSTMENTS…………………………………………………………………………….
87
5. DIAGRAMS…………………………………………………………………………………………………..
98
Please refer Service Manual – Unique for below information :
-Safety Warnings
-Wire Dressing
Circuit Board Location
4
-Circuit Board Location
-Disassembly and Exploded View.

Ручная настройка каналов

Переключать телевизор в режим ручной настройки каналов обычно требуется, если возникли какие-то проблемы с автопоиском или же в окрестностях началось вещание еще одного цифрового мультиплекса, а сбивать имеющиеся настройки не хочется.

Пошаговая инструкция ручной настройки описана в отдельной статье. В целом же ее алгоритм выглядит так:

1. В меню телевизора выбирается пункт «Ручная настройка».
2. Указывается частота, начиная с которой будет вестись поиск.
3. Устанавливается номер ТВК.
4. Обнаруженные каналы записываются в память телевизора.

Все необходимые данные вы можете узнать за 2 минуты из статьи про частоты цифровых каналов.
