Решено Samsung UE40D5000PW нет подсветки
Chassis: U57A Main board: BN41-01661B PSU: PD46A0_BDY BN44-00422B T-con: V460HJ1-C01 Panel: LD400BGC-C2 Проц SEMS23 WT61P805-Weltrend NTP7411S- звук K4B1G1646G-BCH9- SDRAM K9F1G08U0D- 128M X 8 FLASH W25Q40BVSIP- 4M X 1 SPI BUS SERIAL EEPROM 24C256- 2-wire Serial EePROMs 128k Tuner: DTOS40FVH082A BN40-00196A
Аппарат пришёл после грозы, был замкнут по питанию SEMS23, разряд прошёл через HDMI. Заменил SEMS23, теперь не запускается подсветка, WT61P805 блокирует запуск подсветки(без шлейфа всё светится). Помогите прошивкой WT61P805, родная заливается в него без ошибок, а все скачанные дают ошибку при верефикации. Главный вопрос, может MICOM блокировать подсветку по другим причинам, например проблемами с SEMS23 или nand-flash(они же программно как то синхронизируются)? При прошивке WT61P805 как подровнять размер прошивки, чтобы она залилась без ошибок? (Postal2, размер выбирал статусом 49 152)
Практика ремонта
Поступил в ремонт телевизор
с неисправностью «нет изображения».

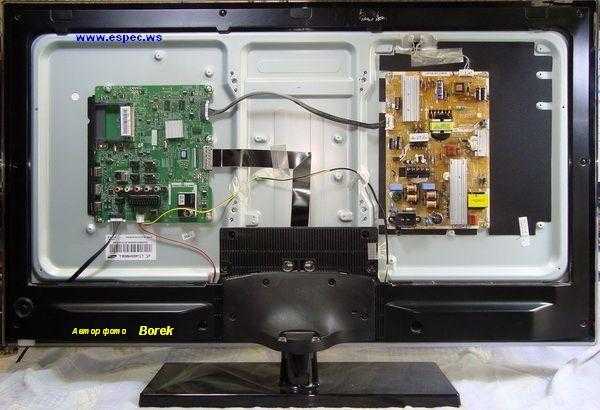

Состав телевизора:
PSU: BN44-00422B 2011.02.23 Rev. 1.3
Очень качественный телевизор с торцевой EDGE подсветкой. Как видно из сроков изготовления плат телевизор проработал более 10 лет.
Произведена разборка панели D400BGC-C2 с целью диагностики исправности светодиодных линеек.
Вот тут ждала небольшая засада: заржавели болты крепления рамки матрицы, при попытке выкрутить срезало шлицы головок некоторых болтов.
Пришлось высверливать шуруповертом с помощью сверла:
Светодиодные ленты расположены вверху матрицы:
Покрытие кристалов светодиодов почернело и разрушилось:
В комплекте поставлялются две ленты правая и левая, длина 439 мм, маркировка bn96-16606a и bn96-16605a. Общая маркировка линеек 2011SVS40. Можно приобрести с алюминиевой рамкой в комлекте или без нее (‘ Set meal’ or ‘ Light bar only’ ).
На фото ниже старая и новая линейка:
ЕЩЕ одна засада: от перегрева светодиодов стекло подложки матрицы частично оплавилось слева:
Оплавление коснулось в точках напротив самих светодиодов на левой планке. На стекле также был обнаружен небольшой скол, а само оплавление образовалось именно до этого скола, далее вправо стекло было без оплавлений:
Поэтому господа, будьте бдительны при разборке и сборке данного телевизора. Скол и оплавление на качестве картинке не отразилось:
BN44-00422b доработка и уменьшение тока.
Управление подсветкой в данной модели телевизора реализовано с блока митания с помощью LED драйвера SLC3011M. Распиновка микросхемы:
Вывод 10 (FBN) соединен с дачиком тока ввиде резистора R9849 номиналом 2,7 Ом 2W. Для уменьшения тока питающего светодиоды необходимо увеличить номинал данного резистора на 1 Ом. Резистор устанавливать мощностью не меее 2W.
