SAMSUNG UE32EH5000W. Ремонт, схема, сервис
SAMSUNG LEDModel: UE32EH5000W
Chassis/Version: U71A / Ver CH01 // TH02
Panel: DE320BGM-C1 // LTJ320HN07-L
LED backlight: 2011SVS32 3228 FHD 10 Rev1.0 // 32F-3535LED-40EA, D1GE-320SC1-R2 (11,10,20)
T-CON: V320HJ2-CPE2; CM2801B, CM501, CM601
LED driver (backlight): integrated into PSU; 140V 260mA
PWM LED driver: SLC1012C (FAN7340)
MOSFET LED driver:
Power Supply (PSU): BN44-00493B
PWM Power: 2S110
MOSFET Power: MDF11N65B
MainBoard: BN41-01795A
IC MainBoard: K4B1G1646G-BCH9, NTP-7412S
Тuner: DT0D40FVL084AA BN40-00231A
Control: AA59-00602A, IR BN96-22413D (BN41-01840B)
SAMSUNG LEDModel: UE32EH5000W UE32EH5000
Chassis/Version: U71A/ CH01
Panel: DE320BGM-C1
LED backlight: 32F-3535LED-40EA D1GE-320SC1-R2, BN96-21476A
T-CON: V320HJ2-CPE2
LED driver (backlight): integrated into PSU
PWM LED driver: SLC1012C (FAN7340)
Power Supply (PSU):
PWM Power: SSC2S110
MainBoard: BN41-01795A BN94-05548D
IC MainBoard: WT61P805, K4B1G1646G-BCH9, 24C256C4VCX, 25Q40BVSIP , NTP-7412S
Тuner: BN40-00231A DT0D40FVL084AA
Control: Remote: AA59-00602A, IR BN96-22413D (BN41-01840B)
Возможные неисправности
— SAMSUNG UE32EH5000W не включается и совсем не подаёт никаких признаков работоспособности. Не мигает индикаторами и не реагирует на кнопки управления.
Обычно с подобными проявлениями дефект может быть вызван неисправными элементами в основном модуле питания BN44-00493B. Тогда следует замерить его выходные напряжения и, в случае их полного отсутствия, необходимо проверить исправность силовых ключей и выпрямительных диодов преобразователя на наличие возможного КЗ.При пробоях полупроводников во вторичных цепях, преобразователь может аварийно работать в режиме короткого замыкания, а при КЗ в силовых элементах первичной цепи часто обрывается сетевой предохранитель.Ключи Mos-Fet, применяемые в импульсных источниках питания, обычно выходят из строя по причине неисправности других элементов, которые могут вывести его из работы в ключевом режиме, либо спровоцировать превышение максимальных значений тока или напряжения. Это могут быть цепи, питающие ШИМ-контроллер, демпферные или частотозадающие цепи, либо элементы ООС (отрицательной обратной связи) в схеме стабилизации. ШИМ-контроллер (PWM) SSC2S110, при отсутствии внешних повреждений и КЗ между выводами, проверяется заменой на заведомо исправный.
— Изображения нет, звук, есть, на пульт ДУ реагирует. Либо сразу после включение на секунду изображение может появиться и сразу пропасть.
Нередко в таких случаях отсутствует подсветка LED-панели. Причиной тому может быть обрыв в цепи светодиодов, либо проблема в стабилизации их питания.Для проверки линеек светодиодов на предмет обрыва без разборки панели поможет, например, источник тока. Открыть последовательно соединённые PN-переходы простым мультиметром невозможно, потребуется напряжение порядка нескольких десятков вольт.
— Телевизор не включается, индикатор сигнализирует дежурный или рабочий режим, либо моргает.
Ремонт или диагностика материнской платы BN41-01795A следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Если нет возможности замены платы MB (SSB), необходимо проверить исправность её элементов — WT61P805, K4B1G1646G-BCH9, 24C256C4VCX, 25Q40BVSIP , NTP-7412S. Неисправные компоненты следует заменить.
Перед заменой тюнера BN40-00231A DT0D40FVL084AA, если нет настройки на каналы, прежде необходимо проверить ПО и напряжения питания на его выводах. Так же необходимо убедиться в возможности обмена данными тюнера и процессора по шине I2C
Владельцам и пользователям телевизора SAMSUNG UE32EH5000W следует помнить, что самостоятельный ремонт без специальных знаний, навыков и квалификации, может быть чреват негативными последствиями, которые могут привести к полной неремонтопригодности устройства!
Samsung UE32F5000AK нет подсветки. BN44-00605A доработка, уменьшение тока.

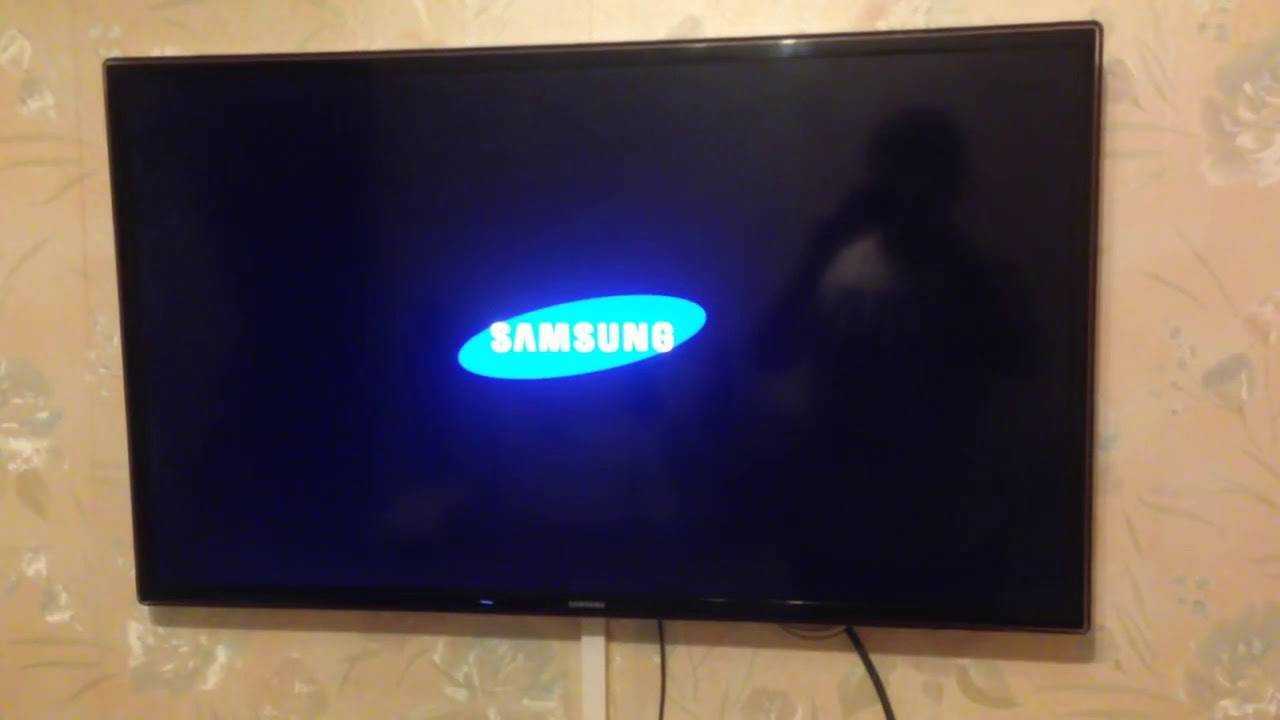

Телевизор Samsung UE32F5000AK
Поступил в ремонт телевизор с заявленной неисправностью:
«Не включается»
При включении телевизора дежурка мигает 5 раз,
затем тухнет. Изображения нет.
Произведено вскрытие и осмотр деталей.

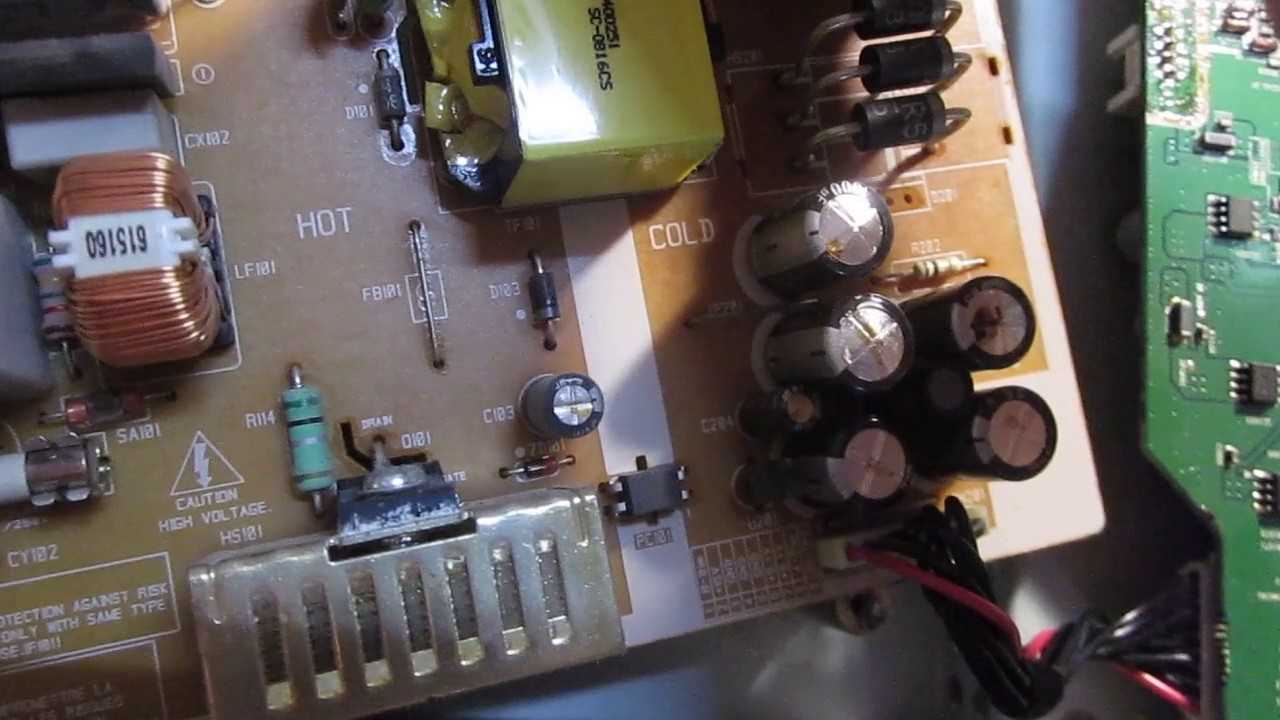

Для начала произведен внешний осмотр БП телевизора :
Блок питания распространенный среди моделей телевизоров UE32F50**
PSU: BN44-00605A
Диагностика блока указывает исправность блока. Все наряжения в норме. присутствуют 5v,13v, присутствует сигнал PS\ON, основные модули телевезора исправны, аппарат включается в рабочий режим, о чем свидетельствует даже индикация лэда дежурного режима на передней панели. Однако напряжение на конденсаторе C9102 в линии питания светодиодов подсветки при включении поднимается до 230V и затем медленно падает до 180v. Затем снова попытка запуска и снова падение напряжение, что свидетельствует о том. что LED драйвер SEM5027A уходит в защиту и отключает подсветку телевизора, после чего снова делает попытку запуска.
Произведена разборка матрицы CY-HF320BGSV1V, обнаружено:
Подсветка состоит из 5-ти светодиодных лент по 9 светодиодов каждой ленте , светодиоды LUMENS SMD 3535 1Вт 3v. Диагностика показывает обрыв по одному светодиоду в каждой ленте.
Произведена замена светодиодов аналогично статье по ремонту телевизоров ORION и LG 540 и 541 серий. Ссылка на полный комплект светодиодных лент для ремонта данной модели телевизора Samsung UE32F5000AK приведена в конце статьи.
BN44-01955 доработка, уменьшение тока подсветки.
Как показывает практика ремонта с целью исключения повторных неиправностей светодиодов подсветки в обязательном случае следует уменьшить ток. В данном случае минус подсветки идет на сток полевика, его исток через резистор R9110 (3.6 Om) приходит на конденсатор C9192. (номинал резистора подписан на плате) Данный резистор и является датчиком тока в данной схеме с применением драйвера SEM5027A. Увеличив номинал данного ресистора добиваемся уменьшения тока питающего светодиоды.
Для уменьшения тока до 250 mA необходимо заменить резистор R9110 на резистор номиналом 4.6 Om. Я всегда ставлю 5.6 Om еще более уменьшая ток. Возвратов, слава богу, пока еще не было. данных моделей в ремонте было около 10-ка и практически все с неисправностью подсветки, за исключением грозовых.
