Практика ремонта
Поступил в ремонт телевизор
с неисправностью «нет подсветки»
Диагностика показала неисправность светодиодов линеек подсветки матрицы. Подсветка данного телевизора состоит из трех светодиодных леинеек по 7 светодиодов в каждой линейке.
В данном случае произведена замена светодиодных линеек комплектом. Маркировка линеек D4GE-320DC0-R2:
Комплект светодиодных линеек для ремонта Samsung UE32H4000AK можно приообрести по данной ссылке:
После ремонта требуется обязательная доработка блока питания телевизора с целью уменьшения тока поступающего на светодиодные линейки и увеличения срока их службы
BN44-00696A Доработка :
В данной модели телевизора применен блок питания БП BN44-00696A. .
Подсветкой управляет Led Driver 7014X . Ток в цепи подсветки регулируется по ноге 8 pin.
В заводском исполнении ток подсветки составляет порядка 450 mA. Для уменьшения тока необходимо уменьшить номинал резистора указанного на фото ниже с 27 kOm до 10kOm:
а затем подстроечным резистором имеющемся на плате изменить значение тока в меньшую сторону.
Решено Samsung UE32EH4000 — Двоится изображение
Matrix: LTJ320AP03-L Main: BN41-01795 T-Con: LSJ320AP04-E03
Двоится вертикально изображение, кроме того, с периодичностью в несколько секунд моргает.
Повыпаивал/повпаивал резисторы R11-R18 на T-Cone, не помогло.
На форумах наткнулся на видео, где какой-то иностранец подбирает опытным путём вместо R48 нужное сопротивление, и проблема решается.
Подобрал, двоение исчезло, но теперь через несколько минут после включения вертикально на среднюю треть экрана появляются белые полосы.
Знаю, что режут сигналы CKV, CKVB и т.д., но нигде не смог найти по этому тикону схемы, соответственно не знаю что и где резать.
Ремонт подсветки телевизора Samsung UE32F4000AW UE32F4000 (нет изображения). Доработка блока питания BN44-00604B L32S0_DDY (ограничение тока подсветки). Состав телевизора.
Вступление
В очередной раз мы приветствуем глубоко уважаемых посетителей нашего интернет ресурса. Мы стараемся с периодической регулярностью наполнять наш ресурс свежими материалами посвященными ремонтам телевизоров. Многие наши статьи пользуются популярностью в сети, что подтверждает статистика посещаемости нашего ресурса. В этой, уже очередной статье, мы поговорим про ремонт подсветки телевизора и доработку блока питания (как делать ограничение тока подсветки).
Мы всегда рады проконсультировать вас по телефонам: +375 29 604 1000 +375 33 604 1000
Герой нашего повествования – телевизор Samsung UE32F4000AW. Со слов владельцев – во время просмотра телепередач внезапно заморгал телевизор. По истечению пяти минут пропало полностью изображение. Обеспокоенные хозяева пробовали нажимать клавиши на пульте, регулировать звук, отключать телевизор от розетки. К сожалению эти мероприятия не увенчались успехом. Пришлось обратиться к интернету в поиске квалифицированной технической помощи. Выбор собственников сломанного ТВ остановился на сайте нашей компании. Их привлекли заявленные нами условия и положительные отзывы наших клиентов. Нами был оперативно принят заказ и мастер выехал на дом к заказчику. Дело оказалось в подсветки и мы забрали телевизор в нашу мастерскую. Осталось разобрать телевизор и произвести необходимый ремонт.
Разбираем телевизор Samsung UE32F4000AW UE32F4000 (состав телевизора).
Аккуратно кладем телевизор экраном в низ на заранее подготовленный стол. Не забываем убрать со стала все предметы и поискать забытые болтики.

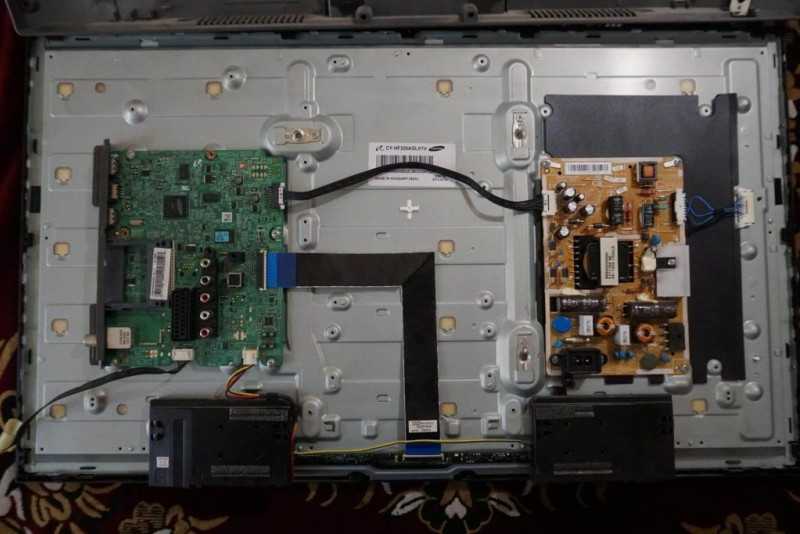

Вот как выглядит телевизор со снятой крышкой.
В составе телевизора идет майн плата BN41-01955A.

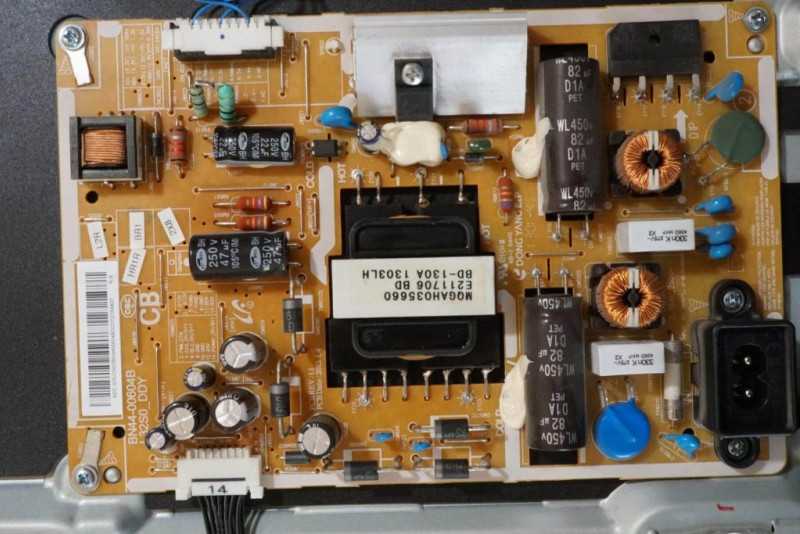

Блок питания BN44-00604B L32S0_DDY. Про его доработку (ограничение тока подсветки) мы поговорим ниже по тексту.
Аккуратно снимаем матрицу телевизора.
Любой механический дефект на матрице ставит крест на ее работоспособности. Ремонту такие поломки не подлежат, остается только дорогостоящая замена.
Вот мы и добрались до подсветки, осталось только снять лист нижнего отражателя.
Снимаем пластиковые фиксаторы.
Ремонт подсветки телевизора Samsung UE32F4000AW UE32F4000
Мы оперативно заменили сгоревшие планки подсветки.
Приятно смотреть на результаты своего труда.
Начинаем собирать телевизор.
Доработка блока питания BN44-00604B L32S0_DDY (ограничение тока подсветки)
С приятным чувством качественно выполненной работы мы выдали телевизор заказчику. Впереди у нас еще много работ, связанных с ремонтом телевизоров.
