Практика ремонта
Телевизор Samsung ue32eh4003w
Поступил в ремонт телевизор с заявленной неисправностью:
При подаче питания горит индикатор дежурного режима.
При нажатии кнопки включения индикатор тухнет. Изображения нет.
Произведено вскрытие и осмотр деталей.
«Со слов клиента телевизор вышел из строя после скачка напряжения.»
Шасси BN41-01897Aтюнер BN40-00231Bблок питания BN44-00554Aматрица DE320AGE-V2
Для начала произведен внешний осмотр БП телевизора :
Неисправен PNP транзистор MMBTA92LT1G в корпусе SOT-23.
После замены:
Также горид светодиод дежурного режима. После нажатия кнопки включения БП уходит в защиту.
При этом отсутствуют напряжения:
Рапиновка разъема CN201 майна:
При отключеном разъеме CN201 (при отключенном майне) блок питания стартует, зажигается подсветка телевизора, появляются нужные для запуска майна напряжения. при подсоединении майна БП уходит в защиту.
Произведена прошивка флэшки:
Флэш Winbond 25Q40BVSIP 4M-BITSERIAL FLASH MEMORY.

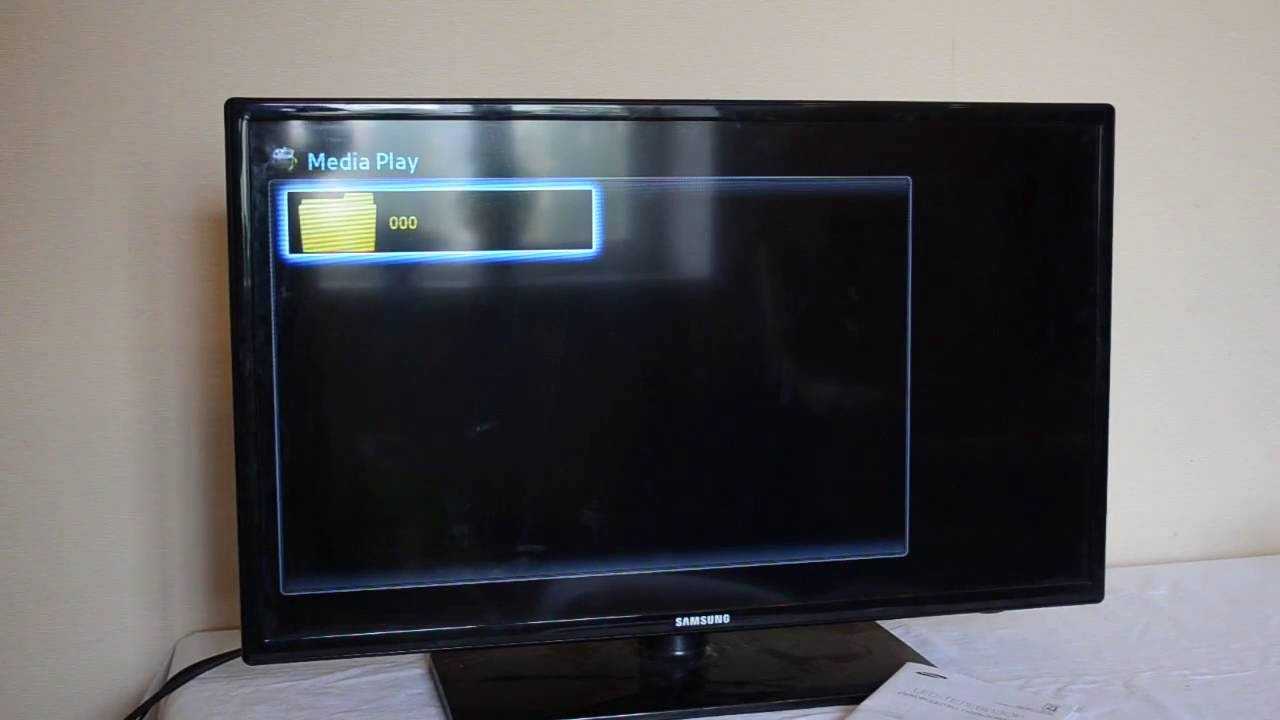

После прошивки телевизор вернулся в рабочее состояние
