Полосы на изображении
Сняв переднюю рамку и установив платы на место (если с ними все в порядке), переворачиваем телевизор и включаем его. Полоски на изображении укажут на неисправные драйверы.
На фото представлена часть матрицы с полоской и драйвер на гибком шлейфе, который отвечает за эту группу пикселей. Чаще всего из-за перегрева, механического воздействия или заводского брака, происходит отслоение гибкого шлейфа от контактов матрицы.
Также встречается отслоение драйвера от гибкого шлейфа – обведено красным. Реже отслоение происходит от платы разводки шлейфа – обведено желтым. Также иногда встречаются микротрещины в шлейфе (после падений ЖК-панели).
В моем случае, при нажатии на места шлейфа, указанные на фото, полоски пропадали
Обратите внимание, что шлейф слегка изогнут с одной стороны и ровный с другой. Это говорит о механическом напряжении в шлейфе
Такого быть не должно. Скорее всего это недоработка производителя. Так как на всех остальных шлейфах наблюдается такая же ситуация.
Разборка телевизора
Наш самсунг имеет достаточное количество интерфейсов ввода-вывода. Не забудьте открутить и тут саморез.
Задняя крышка телевизора снимается без проблем. Под ней видим всего-ничего – плату блока питания посередине. Еще плату блока обработки сигналов справа и плату подсветки под черной накладкой.
Осмотрев разъемы ламп подсветки, сложилось впечатление, что их тут целых 10, хотя данных от производителя об этом я не нашел. Теперь наша задача – добраться до шлейфов сверху матрицы. То есть нужно снять переднюю рамку телевизора. Для этого нужно открутить болты, помеченные на фото.
Вообще платы источника питания можно не снимать, но если есть подозрения в ее работе. Откручиваем саморезы, указанные на фото и освобождаем шлейфы.
Необязательно, но если нужно, снимаем плату обработки сигнала и отсоединяем шлейфы опять.
Плату подсветки снимать не нужно. Стоит только проверить надежность крепления разъемов.
этого телевизора установлены внизу и крепятся на резиновых подвесах для исключения вибраций на корпусе.
Сверху блока источника питания есть металлическая накладка, которую нужно открутить.
Под ней расположена промежуточная плата со шлейфами матрицы. Шлейфы аккуратно отсоединяем и осматриваем плату на предмет микротрещин или холодной пайки.
SAMSUNG LE32C530F1W — включается только с ПДУ — Технофлейм
Sergey_50RUS
5
- (PERMANENT) VIP
- VIP участник
- 5
- 3 posts
- Город : Солнечногорск
- Род занятий: Ремонт бытовой техники
- Программатор: RT809H,Orang5,Rlink
- Осциллограф: PV6501A
Pioner
24
- Участник
- Участники
- 24
- 21 posts
- Website URL: https://vk.com/public121782913
- Город : Раменское
- Род занятий: Мастер
- Программатор: RT809H, TL866CS
- Осциллограф: DSO1202B
AleksandrBurkov
1,001
- Профессионал
- Мастер
- 1,001
- 1,579 posts
- Website URL: http://tv.tehnika-nk.ru/
- Город : Нижнекамск
- Род занятий: телемастер, рыбак
- Программатор: ENTT, TL866A, AVR…
- Осциллограф: С1-73, DSO
AVL68
1,015
- Профессионал
- Мастер
- 1,015
- 725 posts
- Website URL: https://volt-guru.ru/
- Город : Нарьян-Мар
- Род занятий: Ремонт бытовой техники
- Программатор: RT809F, RT809H
- Осциллограф: НЕТ
verniy68
558
- Профессионал
- Модераторы
- 558
- 533 posts
- Город : Лиски
- Род занятий: рем.быт.радиоаппаратуры
- Программатор: Ch441A;TL866II PLUS;EZP2010
- Осциллограф: пока нет
Sergey_50RUS
5
- (PERMANENT) VIP
- VIP участник
- 5
- 3 posts
- Город : Солнечногорск
- Род занятий: Ремонт бытовой техники
- Программатор: RT809H,Orang5,Rlink
- Осциллограф: PV6501A
CHEBSERVIS
338
- (PERMANENT) VIP
- Модераторы
- 338
- 396 posts
- Website URL: чебсервис.рф
- Город : Чебоксары
- Род занятий: мастер ломастер
- Программатор: rt809h, tl866, UFPI, ENTT V3
- Осциллограф: Hantek Dso5102p
AleksandrBurkov
1,001
- Профессионал
- Мастер
- 1,001
- 1,579 posts
- Website URL: http://tv.tehnika-nk.ru/
- Город : Нижнекамск
- Род занятий: телемастер, рыбак
- Программатор: ENTT, TL866A, AVR…
- Осциллограф: С1-73, DSO
Sergey_50RUS
5
- (PERMANENT) VIP
- VIP участник
- 5
- 3 posts
- Город : Солнечногорск
- Род занятий: Ремонт бытовой техники
- Программатор: RT809H,Orang5,Rlink
- Осциллограф: PV6501A
AleksandrBurkov
1,001
- Профессионал
- Мастер
- 1,001
- 1,579 posts
- Website URL: http://tv.tehnika-nk.ru/
- Город : Нижнекамск
- Род занятий: телемастер, рыбак
- Программатор: ENTT, TL866A, AVR…
- Осциллограф: С1-73, DSO
Sergey_50RUS
5
- (PERMANENT) VIP
- VIP участник
- 5
- 3 posts
- Город : Солнечногорск
- Род занятий: Ремонт бытовой техники
- Программатор: RT809H,Orang5,Rlink
- Осциллограф: PV6501A
AleksandrBurkov
1,001
- Профессионал
- Мастер
- 1,001
- 1,579 posts
- Website URL: http://tv.tehnika-nk.ru/
- Город : Нижнекамск
- Род занятий: телемастер, рыбак
- Программатор: ENTT, TL866A, AVR…
- Осциллограф: С1-73, DSO
verniy68
558
- Профессионал
- Модераторы
-
558
- 533 posts
- Город : Лиски
- Род занятий: рем.быт.радиоаппаратуры
- Программатор: Ch441A;TL866II PLUS;EZP2010
- Осциллограф: пока нет
CHEBSERVIS
338
- (PERMANENT) VIP
- Модераторы
- 338
- 396 posts
- Website URL: чебсервис.рф
- Город : Чебоксары
- Род занятий: мастер ломастер
- Программатор: rt809h, tl866, UFPI, ENTT V3
- Осциллограф: Hantek Dso5102p
CHEBSERVIS
338
- (PERMANENT) VIP
- Модераторы
- 338
- 396 posts
- Website URL: чебсервис.рф
- Город : Чебоксары
- Род занятий: мастер ломастер
- Программатор: rt809h, tl866, UFPI, ENTT V3
- Осциллограф: Hantek Dso5102p
CHEBSERVIS
338
- (PERMANENT) VIP
- Модераторы
- 338
- 396 posts
- Website URL: чебсервис.рф
- Город : Чебоксары
- Род занятий: мастер ломастер
- Программатор: rt809h, tl866, UFPI, ENTT V3
- Осциллограф: Hantek Dso5102p
verniy68
558
- Профессионал
- Модераторы
- 558
- 533 posts
- Город : Лиски
- Род занятий: рем.быт.радиоаппаратуры
- Программатор: Ch441A;TL866II PLUS;EZP2010
- Осциллограф: пока нет
verniy68
558
- Профессионал
- Модераторы
- 558
- 533 posts
- Город : Лиски
- Род занятий: рем.быт.радиоаппаратуры
- Программатор: Ch441A;TL866II PLUS;EZP2010
- Осциллограф: пока нет
Решено Samsung LE40C530F1W БП BN44-00340B нет PFC
Вопрос только по БП, поэтому состав майна BN41-01536A не пишу. Состав БП на схеме STR-W6052S FAN7530 — PFC LX6503A Схему прилагаю. Изначально сгоревший предохр. по сети.Пробит QP801, QP802 целый, заменил оба. Заменил FAN0753. Включил. На банках 330в, на выходах Multi Block напруги сильно занижены. Питания FAN7530 нет . Нашел в OVR Block в обрыве стабилитрон ZDS852. Заменил, появились 13 и 5 в. Еще заменил потекший QM801 и стаб в его базе ZDM806. Заменил, появилась Vcc на FAN7530. 380 на банках так и нет. Весь блок PFC уже перелопатил, результата нет. Заменил подозрительный QP803, сопроты в делителе 1.5 МОм. Обвязку полевиков проверил всю. Напруги на FAN: 1 — 2.5в 2 — 2.9в 3 — 0.9в 8 — 15.2в Мозг кипит. Понимаю, что этот БП уже обмусолен в сети, пока чего то не догоняю.
Добавляю. На мостике 330в, на банках 356в. Перед заменой QP803 на выходе fan был сигнал, сейчас нет. Отрезал дорожки на силовые ключи, нагрузил эмиттеры Q805-Q806 на корпус 220 Омным сопротой. Сигнал появился на выходе FAN и эмиттерах Q805-Q806. Причем одинаковый.
Я так понимаю, при включении этого БП «на столе», без подсветки и майна, должо на банках быть 380в. Так?
SAMSUNG LE46C530F1W. Ремонт, схема, сервис
SAMSUNG Model: LE46C530F1W LE46C530
Chassis/Version: N82A
Panel: LFT400HM01
Inverter (backlight): SSB400_12V01
PWM Inverter: LX6503
Power Supply (PSU): BN44-00340B
PWM Power: FAN7530, LX6503AID, STR-W6052S
MOSFET Power: K8A50D, R5009FNX, F10UP60S
MainBoard: BN41-01331A BN94-03391K
IC MainBoard: WT61P802, SETD-70, K4T1G164QE-HCF8, KFG1G16U20K, NTP-7300S
Тuner: BN40-00173A
Возможные проявления дефектов
— Телевизор SAMSUNG LE46C530F1W не включается и совсем не подаёт никаких признаков работоспособности. Нет реакции на пульт и кнопки управления с передней панели.
С подобными проявлениями в некоторых случаях неисправным оказывается модуль питания BN44-00340B.
Тогда рекомендуем замерить его выходные напряжения и, в случае их отсутствия, следует проверить исправность силовых ключей (K8A50D, R5009FNX, F10UP60S) и выпрямительных диодов преобразователей на предмет вероятного КЗ.При пробоях полупроводников во вторичных цепях любого преобразователя, как правило, он может работать в аварийном режиме короткого замыкания без выходных напряжений, а при КЗ в элементах первичной цепи чаще всего сразу обрывается сетевой предохранитель и реже токовый датчик в истоке ключа.Пробой ключей Mos-Fet, используемых в импульсных источниках, часто бывает вызван неисправностями других элементов, например, в цепи питания ШИМ-регулятора, в частотозадающих или демпферных цепях, а так же в Отрицательной Обратной Связи стабилизации. Микросхемы ШИМ (PWM) FAN7530, LX6503AID, STR-W6052S обычно проверяются заменой на новые, либо заведомо исправные.
— Нет изображения, звук есть, на пульт реагирует, каналы переключаются. В некоторых случаях изображение появляется при включении и сразу пропадает.
Данные проявления могут быть спровоцированы и модулем питания, либо дефектами инвертора, а так же перекосом токов в лампах по причине их неравномерного износа.
Если все электролитические конденсаторы фильтра по питанию инвертора исправны, следует убедиться в исправности ламп, далее необходимо проверить ключи преобразователя и вторичные обмотки трансформаторов.Если при диагностике неисправности, требуется отключить защиту инвертора, появляется риск выхода из строя силовых элементов инвертора, и требуется особая осторожность при работах, а после их окончания необходимо обязательно восстановить цепи защиты для дальнейшей безопасной эксплуатации телевизора владельцем в штатном режиме. — Индикатор моргает или светится постоянно, телевизор не включается, на пульт не реагирует
— Индикатор моргает или светится постоянно, телевизор не включается, на пульт не реагирует.
Ремонт или диагностику материнской платы BN41-01331A следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение).
В случаях попыток ремонта платы MB (SSB), необходимо проверить исправность её элементов — WT61P802, SETD-70, K4T1G164QE-HCF8, KFG1G16U20K, NTP-7300S которым может требоваться замена на новые. Если установлен процессор BGA, есть вероятность нарушения пайки контактов его выводов с платой (даигностируется прогревом).
Прежде чем менять тюнер BN40-00173A, если отсутствует возможность настройки на телевизионные каналы, следует убедиться в наличии питающих напряжений, которые необходимо измерить на соответствующих выводах тюнера и проверить ПО на корректность. Импульсы обмена данными тюнера с процессором можно проконтролировать осциллографом
Владельцам телевизора LE46C530F1W рекомендуем для ремонта обращаться только к квалифицированным специалистам с необходимым опытом работы! Попытки самостоятельного ремонта без соответствующих знаний и навыков могут привести к необратимым негативым последствиям!
Ремонт телевизора Samsung LE40C530F1W (пропадает подсветка)
В ремонте телевизор Samsung LE40C530F1W с дефектом пропадает подсветка матрицы.
В ходе диагностики выявлено что неисправен один из повышающих трансформаторов в инверторе. Со временем становится все сложнее находить детали к старым телевизорам. Поэтому мы решили заменить люминесцентные лампы CCFL на светодиодную подсветку. Благо в закромах у нас нашелся телевизор Philips 40-й диагонали с битой матрицей, который послужит донором.
Приступаем к разборке и демонтируем лишние делали:) Убираем инвертор и предохранитель в блоке питания BN44-00340B через который он запитан.

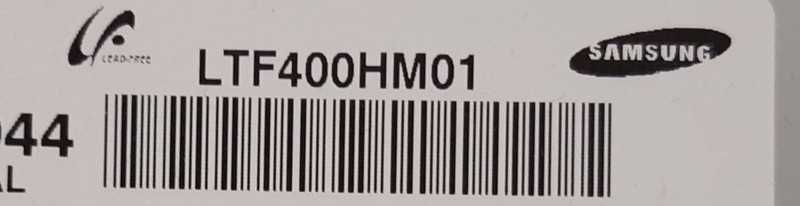

После чего разбираем матрицу LTF400HM01 и убираем люминесцентные лампы (CCFL). С этого момента начинается ответственная работа, монтаж светодиодной подсветки.

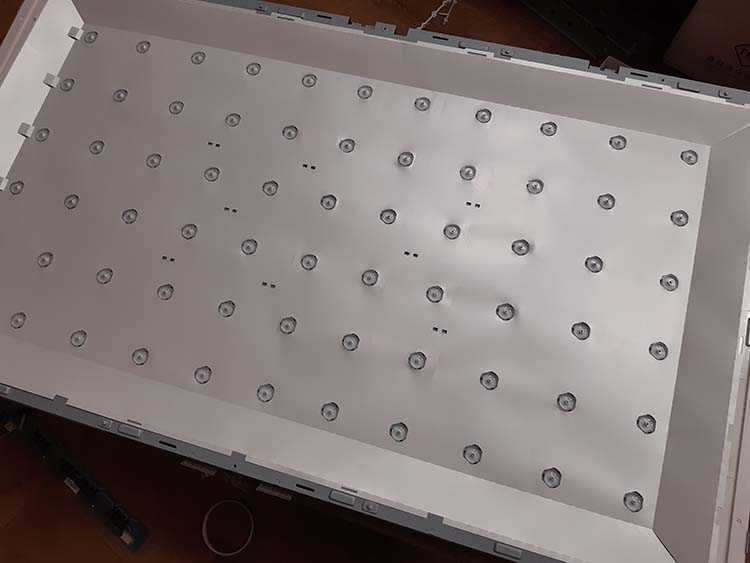

Монтируем 6 светодиодных линеек на Термоскотч двусторонний Теплопроводящая клейкая лента, наклеиваем отражатель от телевизора донора и берем от него рассеиватель. Проверяем подсветку матрицы, равномерность засветки, после чего собираем её.
Следующим этапом подключаем LED драйвер. Мы используем универсальный LED драйвер для телевизора 26-55″ .
Вот так все это будем выглядеть после переделки:) Картинка, равномерность засветки и яркость очень на достойном уровне не смотря на возраст телевизора.
Несколько дней тестируем телевизор и выдаем клиенту.
Состав телевизора: BN44-00340B, BN41-01536B, LTF400HM01.
