Результат ремонта телевизора
Нагретым паяльником с нажимом у меня не получилось восстановить контакт шлейфа с матрицей. К тому же, пока забавлялся со шлейфом, заметил, что контакт дешифратора матрицы со шлейфом стабильно стал ухудшаться.
После консилиума с коллегами, ввиду отсутствия возможностей найти где-либо новую матрицу, было принято решение отдавать телевизор без ремонта. Что ж, случается и такое.
На этом отчет о неудачной попытке ремонта ЖК-панели Samsung LE40A454C1 заканчиваю.
-
Как поставить пиксель фейсбука на бот хелп
-
Схема подключения звукового сигнала уаз патриот
-
Как перенести ось на графике в экселе
-
Как узнать китайский планшет
- Не удалось выполнить синтаксический разбор или обработку файла ответов для автоматической установки
Прижим шлейфов
После игрищ в нажиманиями на шлейф, родилась идея просто прижать их в нужных местах соответствующей конструкцией. Для этого на металлическую рамку, которая находятся сверху матрицы изнутри я приклеил двусторонний скотч на протяжении всего экрана. Это чтобы прижим был равномерен везде и не возникло новых механических напряжений.
На эту полоску скотча приклеил полоску уплотняющего материала, в который упаковывают материнские платы и прочие компьютерные запчасти.
Получилось, что как раз напротив контакта шлейфа с матрицей будет уплотняющая подушка.
Вот куда она будет ложиться.
И наклеил этот уплотнитель прямо на места соединения шлейфов с матрицей Samsung LE40A454C1.
Полосы на изображении
Сняв переднюю рамку и установив платы на место (если с ними все в порядке), переворачиваем телевизор и включаем его. Полоски на изображении укажут на неисправные драйверы.
На фото представлена часть матрицы с полоской и драйвер на гибком шлейфе, который отвечает за эту группу пикселей. Чаще всего из-за перегрева, механического воздействия или заводского брака, происходит отслоение гибкого шлейфа от контактов матрицы.
Также встречается отслоение драйвера от гибкого шлейфа – обведено красным. Реже отслоение происходит от платы разводки шлейфа – обведено желтым. Также иногда встречаются микротрещины в шлейфе (после падений ЖК-панели).
В моем случае, при нажатии на места шлейфа, указанные на фото, полоски пропадали
Обратите внимание, что шлейф слегка изогнут с одной стороны и ровный с другой. Это говорит о механическом напряжении в шлейфе
Такого быть не должно. Скорее всего это недоработка производителя. Так как на всех остальных шлейфах наблюдается такая же ситуация.
Разборка телевизора
Наш самсунг имеет достаточное количество интерфейсов ввода-вывода. Не забудьте открутить и тут саморез.

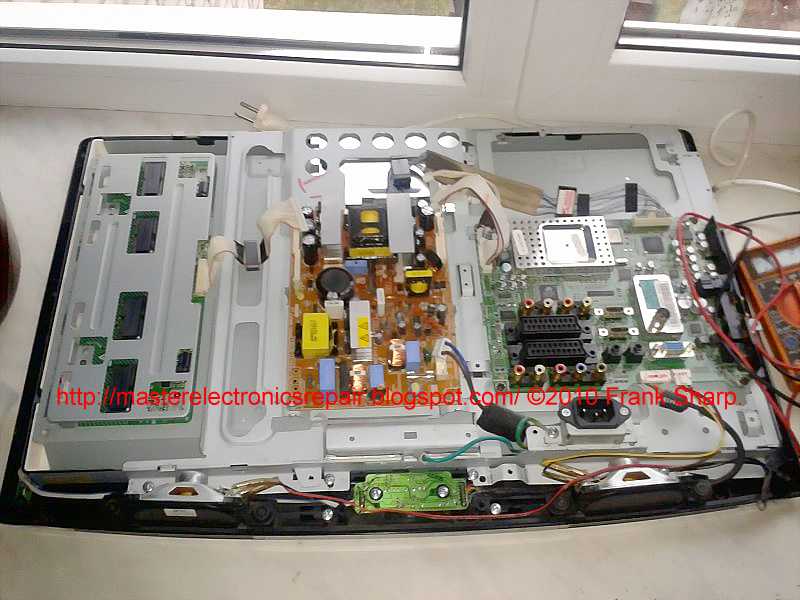

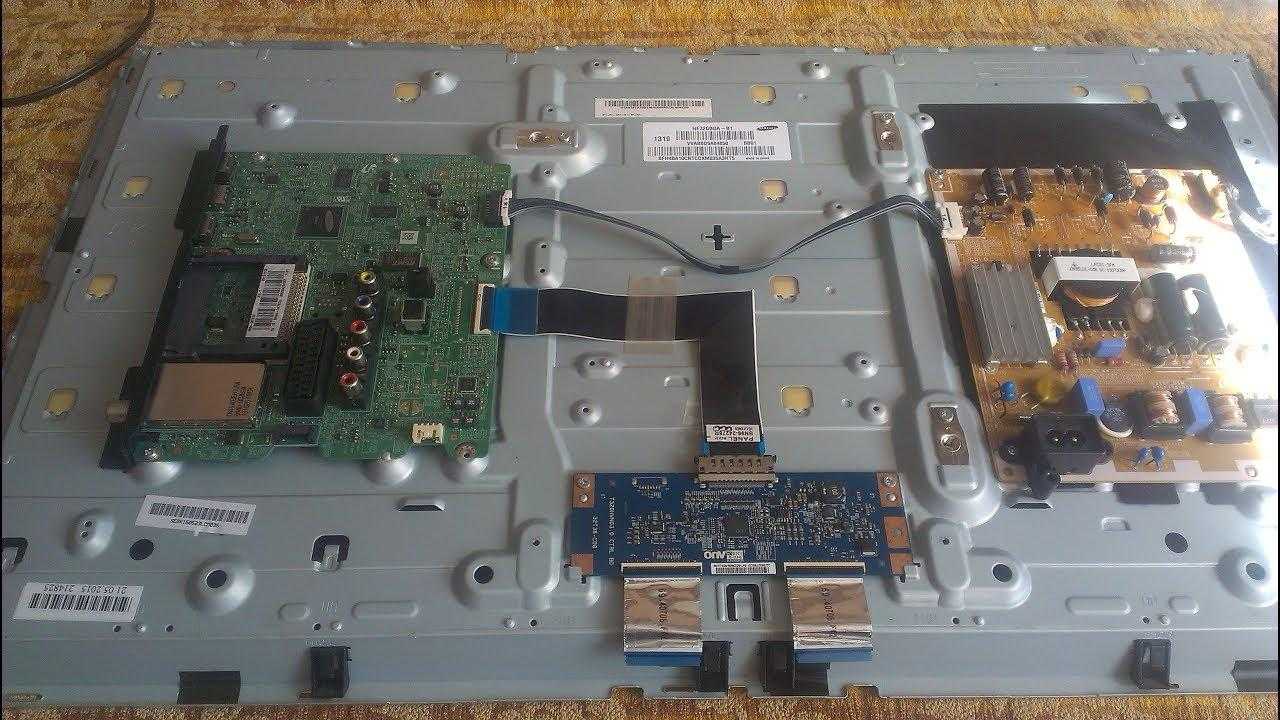

Задняя крышка телевизора снимается без проблем. Под ней видим всего-ничего – плату блока питания посередине. Еще плату блока обработки сигналов справа и плату подсветки под черной накладкой.
Осмотрев разъемы ламп подсветки, сложилось впечатление, что их тут целых 10, хотя данных от производителя об этом я не нашел. Теперь наша задача – добраться до шлейфов сверху матрицы. То есть нужно снять переднюю рамку телевизора. Для этого нужно открутить болты, помеченные на фото.
Вообще платы источника питания можно не снимать, но если есть подозрения в ее работе. Откручиваем саморезы, указанные на фото и освобождаем шлейфы.
Необязательно, но если нужно, снимаем плату обработки сигнала и отсоединяем шлейфы опять.
Динамики этого телевизора установлены внизу и крепятся на резиновых подвесах для исключения вибраций на корпусе.
Под ней расположена промежуточная плата со шлейфами матрицы. Шлейфы аккуратно отсоединяем и осматриваем плату на предмет микротрещин или холодной пайки.
