Как менять диоды

Если посчастливилось купить готовые линейки от производителя — задача решается просто: они устанавливаются на место старых целиком. Даже без проверки отдельных диодов. Есть и более сложный путь. Найдя сгоревшие диоды, их вырезают вместе с участком подложки с проводниками. На это место помещают такую же деталь, получаемую из новой линейки. Все, что останется — восстановить дорожки, то есть подпаять в разрыв пару коротких проводников.

Но если в руках только набор б/у диодов или комплект с Алиэкспресс, придется повозиться.

Как снять линзу

Главное, не повредить ножки линзы. Так ее проще будет устанавливать на место. Операция проводится очень аккуратно. На фене устанавливается температура 100-120 градусов, выхлоп направляется на ленту подложки снизу. Расстояние подбирается эмпирически, обычно около 10 см. Под линзу помещают тонкую полоску пластика и легонько пытаются, как рычагом, ее поднять. Как только фен расправит клей, деталь отделится от подложки. В ходе работы рекомендуется записывать, откуда что снимается, чтобы затем сделать обратную правильную установку.

Как снять диод

Диоды также прогреваются феном. Температуру воздуха при этом устанавливают на уровне 320-350 градусов. Понять, что диод отделился, можно по расплавлению припоя по его краям. Деталь снимают пинцетом.

Как готовить посадочную площадку

После снятия старого диода, под новый готовят место. То есть удаляют лишнее олово на проводящих площадках, избавляются от потекшего флюса, все вычищают. Затем контактные точки лудят.

Как установить новый диод

Новый диод очень аккуратно пинцетом устанавливают на подготовленную площадку. Не смещая деталь и не перемещая ленту подложки, последнюю греют снизу феном. Как только будет видно расплав олова, поступление тепла прекращают. После остывания металла на контактных площадках диод готов к работе.

Возвращаем линзы на места

До окончания монтажа осталась одна операция. Делать ее нужно быстро. Возврат линз на свои места производится по записанной карте демонтажа. На ножки детали наносят суперклей. Желательно использовать гель, так как он медленнее застывает. Ножки помещают в те же точки, при этом следят, чтобы оптическая ось линзы прошла через центр полупроводникового кристалла.

Для этого подсветку подключают к драйверу и кладут сверху пластину светорассеивающего фильтра. Если она равномерно освещена, ничего делать не нужно. А вот в случае обнаружения дефектов линзу в месте их находки можно немного сдвинуть в правильную позицию.

А это отремонтированный вид собранной и готовой к дальнейшей эксплуатации панели подсветки:

Для моделей телевизоров 32″ LG серий LB и LF (2014-2015)

LG 32LB550U . LG 32LB552U . LG 32LB560U . LG 32LB561U LG 32LB563U . LG 32LB565U . LG 32LB570U . LG 32LB572U LG 32LB580U . LG 32LB582U . LG 32LB620U . LG 32LF620U LG 32LF550U . LG 32LF551C . LG 32LF552U . LG 32LB6200 LG 32LF560U . LG 32LF562U . LG 32LF564U . LG 32LF6200 LG 32LF570U . LG 32LF580U . LG 32LF592U LG 32LB550V . LG 32LB552C . LG 32LY345C . LG 32LB5500 LG 32LB552V . LG 32LB560V . LG 32LB561V . LG 32LB5600 LG 32LB563V . LG 32LB565V . LG 32LB570V . LG 32LB572V LG 32LB580V . LG 32LB582V . LG 32LB650V . LG 32LB6500 LG 32LF550V . LG 32LF551C . LG 32LF560V . LG 32LF5600 LG 32LF562V . LG 32LF564V . LG 32LF570V . LG 32LF580V собранных на матрицах:

LC320DUE-FGA4 . LC320DUE-FGA3 LC320DUE-FGA5 . LC320DUE-MGA3 LC320DUE-MGA4 NC320DUN-VBBP1 . NC320DUN-VBBP2 NC320DUN-VBBP3 . NC320DUN-VBBP4 LC320DXE-FGA5 . LC320DXE-FGA6 LC320DXE-FGA3 . LC320DXE-FGA4 LC320DXE-MGA6 . LC320DXE-MGA8 LC320DXE-MGA3 . LC320DXE-MGA4 HC320DXN-VHHR1 . HC320DXN-VHHR2 HC320DXN-VSHR1 . HC320DXN-VSHR2 NC320DXN-VSBP3 . NC320DXN-VSBP4 HC320DXN-VHHS1 . HC320DXN-VHHS2 HC320DXN-VSHS1 . HC320DXN-VSHS2 NC320DXN-VSBP1 . NC320DXN-VSBP2 HC320DXN-VHHR4 . HC320DXN-VSHR4 NC320DXN-VSBP8 . HC320DXN-VHHS3 HC320DXN-VHHS4 . HC320DXN-VSHS3 HC320DXN-VSHS4 . NC320DXN-VSBP5 NC320DXN-VSBP6 . HC320DXN-ABHR4 HC320DXN-ABHR1 . HC320DXN-ABHR2 NC320DXN-VBBP3 . NC320DXN-VBBP4 HC320DXN-ABHS1 . HC320DXN-ABHS2 NC320DXN-VBBP1 . NC320DXN-VBBP2 NC320DXN-VBBP8 . HC320DXN-ABHS3 HC320DXN-ABHS4 . NC320DXN-VBBP5

парт номера модулей

EAJ62689401 EAJ62608501 EAJ62609901 EAJ62689501 EAJ63228801 EAJ63228901 EAJ63229101 EAJ63149801 EAJ62589301 EAJ63112001 EAJ63112501 EAJ63112101 EAJ62649401 EAJ62587701 EAJ62589201 EAJ63113001 EAJ62568801 EAJ62669001 EAJ63112601 EAJ63447801 EAJ62629201 EAJ62649501 EAJ62589301

собранных на матрицах:

NC320DXN-VSBP1 NC320DXN-VSBP2 NC320DXN-VSBP3 NC320DXN-VSBP4 NC320DXN-VSBP5 NC320DXN-VSBP6 NC320DXN-VSBP8

номера планок подсветки:

LG innotek DRT 3.0 32 6916L-1974A 6916L-1975A 6916L-1703A 6916L-1704A 6916L-2223A 6916L-2224A 6916l-1981A 6916l-1980A

Для моделей телевизоров 42″ LG серий LA и LN (2013)

LG 42LA620V _ LG 42LA621V _ LG 42LA6208 _ LG 42LA6136 LG 42LA613V _ LG 42LA615V _ LG 42LA6130 _ LG 42LA6134 LG 42LN540V _ LG 42LN541V _ LG 42LN542V _ LG 42LN543C LG 42LN548C _ LG 42LN549C _ LG 42LN575 _ LG 42LN577 LG 42LN5708 _ LG 42LN5758 _ LG 42LN570 _ LG 42LN578V, LG 42LN5400 _ LG 42LN5404 _ LG 42LN548C _ LG 42LN613V LG 42LN6138 _ LG 42LN5406 _ LG 42LN5708 _ LG 42LN5758 LG 42LN5778 _ LG 42LN5778

собранных на матрицах:

LC420DUE-SFR3 . LC420DUE-SFR1 . LC420DUE-SFR4 LC420DUE-SFU1 . LC420DUE-SFU2 T420HVN05.0 ___ T420HVN05.2

применяются линейки с номерами планок:

42″ ROW2.1 Rev0.0 1 L1-TYPE 6916L-1412A 42″ ROW2.1 Rev0.0 1 R1-TYPE 6916L-1413A 42″ ROW2.1 Rev0.0 1 L2-TYPE 6916L-1414A 42″ ROW2.1 Rev0.0 1 R2-TYPE 6916L-1415A 42″ POW2.1 Rev1.0 2 L1- TYPE 6916L-1318A 42″ ROW2.1 Rev1.0 2 R1-TYPE 6916L-1319A 42″ ROW2.1 Rev1.0 2 L2 -TYPE 6916L-1320A 42″ ROW2.1 Rev1.0 2 R2-TYPE 6916L-1321A

Нет изображения

Но бывают такие ситуации, когда у вполне работающего телевизора LG нет изображения. Или же изображение тухнет и выключается сразу, устройство решило погаснуть и гаснет экран без всякой видимой причины. Потребителю бывает не сразу понятно почему нет изображения и в чём кроется причина такой поломки.

Существует несколько причин того, почему мог потемнеть экран. Основные из них:

• отсутствие подачи питания к лампам;
• их поломка;
• неисправность электродов развёртки.

Чтобы определить причину поломки и способ её устранения, первым делом необходимо разобраться в общих принципах работы ЖК устройств и в чём основная разница между родственным им ЭЛТ и кинескопом. Схема изделия, в частности, не предполагает наличия всевозможных позисторов. В большинстве случаев проблема кроется в одном месте — подсветке. И перед мастером стоит задача определить, что вывело из строя именно её. Для этого необходимо учесть, что ЖК-экраны бывают двух главных типов:

• диодные;
• на базе газоразрядных ламп.

Важно не путать газовые лампы телевизоров и те, которые используют для освещения помещений. Их устройство очень разное

Первым делом проверяют, поступает ли к лампе питание. Для этого, открывают заднюю стенку телевизора LG и проводят визуальный осмотр, определяя работоспособность кабелей, подсоединённых к матрице. После визуального осмотра их можно отсоединить и проверить работоспособность стандартным методом — подключив осветительную лампочку.

В некоторых моделях подсветка осуществляется не одним, а несколькими разрядными источниками света. В таком случае вытаскивают матрицу и подключают её, чтобы увидеть, какие конкретно лампы работают, а какие — нет. При необходимости производят замену перегоревшего светодиода.

При ремонте не забываем, что существует несколько типов ЖК-экранов

В других моделях предусмотрена возможность отсоединения лампы с торца изделия, без какого-то вмешательства в саму матрицу. Необходимый элемент покрыт специальной защитной прокладкой, которую отодвигают и выпаивают сломанную деталь. На её же место устанавливается таким образом — новая.

Иногда потребители сталкиваются не просто с отсутствием изображения, а с наличием полосы на экране телевизора LG. Такая полоса может быть, как вертикальной, так и горизонтальной. Она является симптомом проблем с электродом развертки. Для того чтобы убедиться в правильности диагноза, достаточно подключить к нему другое изделие с исправной матрицей. Единственный способ ремонта — замена детали. Такая же причина, скорее всего, и у появления пятна на экране телевизора LG.

Не включается

Чаще всего владельцам телевизоров LG приходится сталкиваться с тем, что устройство попросту не включается. То есть, экран не загорается, оставаясь тёмным, а блок питания телевизора LG не включается, и лампочка индикатор даже не горит красным.

В большинстве случаев это связано с поломками кабеля. Самая стандартная проблема проводов, связывающих электрическую сеть с телевизором — повреждение жил, случающееся из-за того, что на кабель часто наступают. Помимо жил может повреждаться и дорожка на микросхеме, поскольку кабель часто дёргают. Дело в том, что цифровой ресивер в современных условиях представляет собой небольшую микросхему, покрытую экранирующим материалов. В связи с этим, его собирают совместно с разъёмом кабеля.

В данном видео вы подробнее узнаете о ремонте данного телевизора:

Основная проблема ремонта подобной поломки заключена в необходимости обходиться с электронными элементами с исключительной аккуратностью. Прежде чем приступить к исправлению повреждений, их вытаскивают из разъёма. Как только это удалось сделать без дополнительных повреждений, сам кабель ремонтируют, используя паяльник и клей. Провода возвращают на положенные им места.

Ремонт подсветки

Частая проблема, из-за которой телевизор LG может ничего не показывать — неисправность подсветки LED. Многие пугаются, когда узнаю от случившемся, думая, что придётся поменять ЖК экран телевизора целиком. Но, это совсем не так. Подсветка — вполне ремонт пригодная деталь.

Главный признак того, что всё дело именно в подсветке: больше ничего не показывающий дисплей, при том, что звук есть и никаких внешних повреждений не было. Каналы зачастую тоже продолжают переключаться без проблем.

Окончательно удостовериться в том, что виной всему сломанная подсветка можно, предварительно затемнив помещение с помощью штор и выключенного света. Как только в комнате станет темно, необходимо посветить любым фонариком на включённый экран с расстояния мера-двух. Изображение на нём станет видно, хотя оно будет крайне затемнённым.

Основная причина проблем с подсветкой в телевизорах LG — последовательное подключение всех диодов. Это приводит к тому, что даже при перегорании одного из них — работать перестаёт вся цепь. Для того, чтобы не работала ни одна лампочка отвечают защитные микросхемы, отключающие при малейших проблемах диодную ленту целиком.

Ремонт подсветки телевизора LG осуществляют одним из трёх способов:

• в официальном сервисном центре;
• в частной мастерской;
• самостоятельно.

Первый вариант больше всего подходит, если на момент поломки не успела истечь гарантия. Но стоит учитывать, что в официальных сервисах светодиодную подсветку не чинят отдельно от матрицы, поэтому починить без гарантии лишь первую не удастся — придётся заплатить не 12 тысяч рублей за всю матрицу. Гарантия выдаётся на сам ТВ на год, а на новые детали — до трёх месяцев. Замена подсветки телевизора LG у частного мастера возможна как дома у владельца, так и в мастерской. Стоимость такой процедуры составит от пяти сотен до пяти тысяч рублей в зависимости от количества поломавшихся диодов, их типа, размера экрана и марки самого устройства.

Но многие владельцы подобной бытовой техники предпочитают делать ремонт ЖК телевизора Элджи своими руками, поскольку это не так сложно, как кажется на первый взгляд. Набор необходимых инструментов довольно прост и их можно найти практически в любом доме:

• тестер определения работоспособности диодов;
• отвёртки необходимых размеров;
• шуруповёрт;
• бытовой фен.

Для того чтобы узнать, какая нужна марка светодиодных лент, необходимо обратиться к технической документации устройства. В ней указывают не только данные об оригинальных диодных лампах, но и типы, которыми те заменяются при необходимости.

Не забываем подготовить весь инструмент

Ремонт проводят в таком порядке:

1. Первым делом переворачивают телевизор и откручивают крепления задней панели, для того, чтобы её отсоединить. Делают это как можно аккуратнее.
2. На втором этапе отсоединяют шлейфы от плат микросхем.
3. На третьем отстёгивают удерживающие матрицу защёлки и откручивают винты.

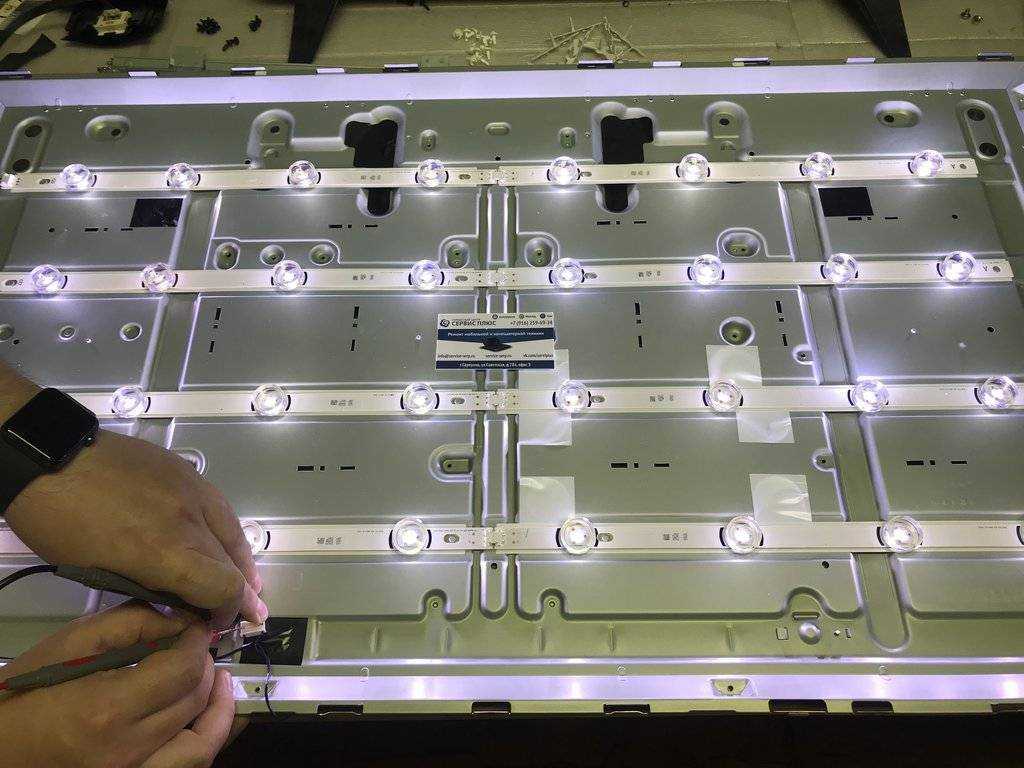

4. Далее, снимают верхнюю часть экрана, что позволяет увидеть светодиоды.
5. Тестером проверяют полоски с ними и таким образом определяют ту, что вышла из строя.
6. На шестом этапе, включают фен на максимальную мощность и направляют его на место крепления ленты.
7. Как только клеящий состав расплавится, полоска легко отсоединится.
8. Поломанную деталь меняют на новую, продолжая удерживать температуру клеящего состава феном.
9. На девятом этапе совершают тестовое подключение к электросети. В том случае, если не обнаруживается никаких новых проблем с работой телевизора, приступают к обратной сборке, начиная с матрицы и заканчивая задней панелью.

Современные прошивки ТВ LG

Прошивки ТВ сайта Monitor

• Прошивка LG 19LD350
• Прошивка LG 19LH200
• Прошивка LG 20LC1R
• Прошивка LG 20LS2R
• Прошивка LG 20LS5R
• Прошивка LG 20MT48VF
• Прошивка LG 22LB450U
• Прошивка LG 22LE5500
• Прошивка LG 22LF450U
• Прошивка LG 22LF491U
• Прошивка LG 22LG3000
• Прошивка LG 22LH2000
• Прошивка LG 22LK311
• Прошивка LG 22LN450U
• Прошивка LG 22MT55V
• Прошивка LG 23MA73D
• Прошивка LG 23MA73D
• Прошивка LG 24LB450U
• Прошивка LG 24LB457U
• Прошивка LG 24MT44A-PT
• Прошивка LG 24MT45D
• Прошивка LG 24MT45V
• Прошивка LG 24MT48VF-PZ
• Прошивка LG 26LC2R
• Прошивка LG 26LN467U
• Прошивка LG 28LH451U-ZE
• Прошивка LG 28TK410V
• Прошивка LG 29LN457U
• Прошивка LG 32LB1R
• Прошивка LG 32LB551U
• Прошивка LG 32LB552U
• Прошивка LG 32LB5610
• Прошивка LG 32LB5610-ZC
• Прошивка LG 32LB580V
• Прошивка LG 32LB652V
• Прошивка LG 32LD340
• Прошивка LG 32LD750
• Прошивка LG 32LF550A
• Прошивка LG 32LF550U
• Прошивка LG 32LF580U
• Прошивка LG 32LH3000
• Прошивка LG 32LH513U
• Прошивка LG 32LH520U
• Прошивка LG 32LJ519U-ZC
• Прошивка LG 32LK551
• Прошивка LG 32LM3400
• Прошивка LG 32LM5800-TC
• Прошивка LG 37LC41
• Прошивка LG 37LE4500
• Прошивка LG 37LK430-ZG
• Прошивка LG 37SL8000
• Прошивка LG 40LF634V
• Прошивка LG 42LA643V
• Прошивка LG 42LB561V
• Прошивка LG 42LD550
• Прошивка LG 42LF562V
• Прошивка LG 42LF620V
• Прошивка LG 42LK451
• Прошивка LG 42LV3400-ZA
• Прошивка LG 42PJ350R-TA
• Прошивка LG 43LF540V
• Прошивка LG 43LF540V
• Прошивка LG 43LH513V
• Прошивка LG 43LH520V
• Прошивка LG 43LJ500V-ZB (NAND)
• Прошивка LG 43LJ510V
• Прошивка LG 43UF670V
• Прошивка LG 43UJ634V
• Прошивка LG 47LB561V
• Прошивка LG 47LV3500 (USB, Nand)
• Прошивка LG 49LF510V
• Прошивка LG 49LJ622V
• Прошивка LG 49UB820V
• Прошивка LG CF20K50E
• Прошивка LG M2232D
• Прошивка LG RT 21FB20VW
• Прошивка LG RZ-21FB55RX

Прoшивки сайта monitor

• Прошивки телевизоров AIWA
• Прошивки телевизоров AKAI
• Прошивки телевизоров AKIRA
• Прошивки телевизоров BBK
• Прошивки телевизоров DAEWOO
• Прошивки телевизоров DEXP
• Прошивки телевизоров DNS
• Прошивки телевизоров DIGITAL
• Прошивки телевизоров ELENBERG
• Прошивки телевизоров ERISSON
• Прошивки телевизоров FUSION
• Прошивки телевизоров GOLDSTAR
• Прошивки телевизоров HAIER
• Прошивки телевизоров HARPER
• Прошивки телевизоров HITACHI
• Прошивки телевизоров HYUNDAI
• Прошивки телевизоров IZUMI
• Прошивки телевизоров JVC
• Прошивки телевизоров LG
• Прошивки телевизоров MANTA
• Прошивки телевизоров MYSTERY
• Прошивки телевизоров PHILIPS
• Прошивки телевизоров ROLSEN
• Прошивки телевизоров RUBIN
• Прошивки телевизоров SAMSUNG
• Прошивки телевизоров SHARP
• Прошивки телевизоров SUPRA
• Прошивки телевизоров TCL
• Прошивки телевизоров TELEFUNKEN
• Прошивки телевизоров THOMSON
• Прошивки телевизоров TOSHIBA

Как проверить подсветку

Самый простой и действенный способ уже указан выше. Если при просвечивании экрана фонариком на нем видно изображение, можно даже не искать другие проблемы. Дешифраторы, система питания, сигнальные шлейфы, графические процессоры и остальные ключевые узлы работают нормально. Неполадка возникла в подсветке или блоке ее управления.

Чтобы проверить подсветку, с телевизора нужно снять практически все. Но все это можно сделать аккуратно и быстро. Проверка подсветки состоит из двух этапов.

1. Нужно убедиться, что на структуру диодов подается напряжение. Эту задачу решает LED драйвер, отдельная цепь блока питания телевизора. Если на ее выходе нет напряжения, подсветка работать не будет.
2. Если на драйвере есть напряжение, при осмотре не обнаружено мест локального перегрева, отвалившихся проводников и повреждения токоведущих дорожек, приступают к проверке каждого из кристаллов.

Хотя для работ понадобится специальное оборудование, для его эксплуатации требуются только минимальные знания и навыки. В перечень приборов входит мультиметр, паяльник (воздушная паяльная станция) и острые щупы. А вот объем знаний несколько обширнее. От ремонтника потребуется умение проверять параметры участков цепи. Не лишними будут знания о базовых значениях напряжения, с которыми работают полупроводниковые кристаллы. Понадобится также аккуратность, сноровка и уверенные навыки пайки воздушным феном. Поэтому, если всего этого нет в наличии, приступать к самостоятельному ремонту не рекомендуется. Лучше обратиться в сервис за квалифицированной помощью.

От чего зависит цена?

Отремонтировать подсветку на телевизоре LG обходится в разную сумму денег. При формировании цены сервисные компании учитывают следующее:

1. Диагональ телевизионного устройства.
2. Модель техники.
3. Наличие гарантийного листа.
4. Количество вышедших из строя светодиодов.
5. Сложность работы.
6. Диагональ экрана.
7. Стоимость диагностики.
8. Год выпуска телевизора и его общее состояние.
9. Цена запчастей, комплектующих.
10. Необходимость выезда специалиста на дом.
11. Квалификационный уровень телемастера, его опыт.
12. Срочность заказа.
13. Престижность сервисного телецентра, используемая им ценовая политика.

Чем больше светодиодов перегорело, тем дороже будет отремонтировать телевизор LG. Сложность работы, выезд мастера на дом, срочность повышают стоимость. Престижные сервисные центры предлагают более высокий прейскурант на свои услуги, чем малоизвестные компании.

Разборка изделия

Вне зависимости от модели, телевизионное оборудование оснащается тремя ключевыми платами: main, T-con и адаптером питания. Сразу после снятия крышки вы увидите их.

Разборка ЖК телевизора LG – крайне сложный и трудоемкий процесс, соблюдайте максимальную осторожность, поскольку присутствует риск повреждения других аппаратных элементов. Чтобы аккуратно разобрать ТВ, придерживайтесь следующих рекомендаций:

заранее подготовьте рабочую зону и два плотно стоящих друг к другу стола, на которые будут укладываться комплектующие: матрицу, светодиодную ленту, планку;
прежде чем начать разборку, помойте руки, чтобы не загрязнить фильтры или матрицу

В дальнейшем это негативно отразится на качестве изображения;
особое внимание следует уделить дешифраторам, если вы не будете соблюдать аккуратность, то просто оборвете шлейф.. Пошаговая инструкция по разборке телевизионного оборудования:

Пошаговая инструкция по разборке телевизионного оборудования:

1. Отсоедините шлейфы и выкрутите расположенные между ними болты, чтобы отсоединить и извлечь T-con плату.

1. Снимите металлические защитные элементы с дешифраторов. Для этого открутите крепления, расположенные по бокам и болты. В результате, дешифраторы будут держаться исключительно на резиновых креплениях.

1. Пришло время снять переднюю рамку устройства. Выкрутите винты по всему периметру и положите изделие на заднюю панель. Снимите рамку.

Переверните экран, придерживая при этом матрицу

Дешифраторы должны находиться сверху, можете отсоединить резиновые крепления, удерживающие их, главное делать все очень осторожно

1. Отсоединяем матрицу и кладем ее на заранее подготовленный стол, чтобы она не мешала ремонту подсветки.

В принципе, разобрать ТВ-устройство сможет каждый желающий, главное быть при этом максимально аккуратным.

Ремонт подсветки LG 39LB561V-ZE.

Для начала ремонта подсветки нужно разобрать экран и к этому нужно подойти со всей ответственностью так как малейшая ошибка и тонкое стекло матрицы лопнет особенно это актуально на больших диагоналях там стекло матрицы очень сильно прогибается. В нашем телевизоре экран разбирается не так сложно все элементы на защелках. Первым белом нужно снять динамики потом снять плату T-CON и по очереди снять декоративную наружную рамку, далее вынуть стекло и все рассеиватели, и вы непременно доберетесь до светодиодов

Далее я по порядку выполняю операции.

• Отсоединяю провода от светодиодных линеек.
• При помощи блока питания нахожу неисправные линейки, а после сами диоды на этих линейках, в нашем случае светодиоды на 6 вольт по 8 штук в линейке и это получается 48 вольт, но я проверяю по 4 светодиода питание 23 вольта.
• Как светодиоды определены я отрываю линзу и отпаиваю светодиод паяльным феном.
• Медной оплеткой удаляю старый припой с линейки и наношу паяльную пасту.
• Припаиваю новые светодиоды и проверяю линейки как они работают.
• Приклеиваю клеем B7000 линзу обратно и жду, когда подсохнет.
• Собираю экран в обратном порядке.
• Тестирую телевизор пару суток и отдаю клиенту.

На первый взгляд все легко и просто, но основная сложность — это удачно снять стекло матрицы, а в остальном не так сложно.

Замена подсветки LG32LF562U

Всем здравствуйте! Сегодня меняем подсветку на данном телевизоре. Наконец-то нормальный ремонт. Не «точечная» замена, а полноценная. Причиной полной замены стало то, что из 18 установленных светодиодов остался живым всего один, а все остальные по пробивались, сгорели и оборвались.

По традиции фото внутренностей. Майн.

И блок питания eax66171501 lgp32d-15ch1. И как на блоке eax66171501 lgp32d-15ch1 уменьшить ток подсветки расскажу ниже.

В LG32LF562U установлены три линейки по шесть шестивольтовых светодиодов.

Вот что стало с линейками.

Сами понимаете, что смысл точечного ремонта тут не велик. Можно конечно было и повозиться ,но клиент был готов на полую замену.

На всякий случай сделал фото. Какие линейки тут установлены.

Вся работа по замене подсветки была сделана точно так-же как в этой статье , один в один.

А здесь расскажу как сделать доработку , уменьшить ток на eax66171501 lgp32d-15ch1. Всё просто Достаточно увеличить номинал резистора R816 на 1 Ом.

Заявленное напряжение подсветки у нас составляет 119,7 вольт и ток 250мА. После замены линеек я решил сделать замер тока. И как ни странно ток до доработки составлял 252 мА — что согласно указанному +/- 2 мА — не критично.

Родной резистор имеет номинал 2,3 Ом. Я добавил к нему ещё резистор на 1 Ом и сделал замер. После доработки ток стал составлять 190 мА, что примерно минус 25% . На качество картинки не повлияло, даже ещё в меню немного скинул до 85.

Ну и как всегда фото того что у нас получилось

Вот такой ремонт у нас сегодня состоялся.

Если статья поможет вам в решении некоторых проблем, буду очень рад.

Ставьте лайки и подписывайтесь на канал и вы всегда будете в курсе новых публикаций.

Приходите почаще будет много интересного, а также читайте и другие статьи нашей странички и смотрите видео.

Замена светодиодов

Потребителям уже известно, что если их телевизор LG не показывает изображение, но при этом есть звук, то всё дело в освещении экрана — не работает диодная подсветка. Но, для многих, ремонт диодов подсветки LED — настолько сложное дело, что они предпочитают замену экрана целиком.

Такое решение может иметь свои достоинства, но всё же ремонт подобных поломок LED телевизоров не обязан быть слишком дорогим. Хорошей альтернативой ремонту каждого диода является их простая замена.

Единственная сложность — найти подходящую деталь для телевизора LG. Дело в том, что оригинал — достаточно дорог. В то же время, замена есть не на каждом радиорынке и не в каждом магазине. В качестве замены можно использовать те, что стояли на сломавшемся устройстве, но их необходимо проверить на работоспособность.

Первым делом при замене отсоединяют пластины старых диодов. Поскольку крепят их с помощью специального двустороннего скотча, то для отсоединения тот прогревают или мощным бытовым, или паяльным феном. Планку фиксируют в держателе, после чего направляют включённый на нужную мощность прибор и ждут пока расплавится олово на скотче. Впаивание происходит точно так же, что избавляет от опасности повреждения заменой детали.

В некоторых случаях лампы имеют большую минусовую площадку в сравнении с положительной. В таком случае место контакта перед впайкой подрезают до нужных размеров.

Небольшое повреждение краски при ремонтных работах легко исправить, купив в магазине баллончик подобной. Для приклеивания линз использую суперклей

Очень важно при ремонте LG своими руками соблюдать все нюансы. Иначе, можно сделать хуже

При этом, работники сервисного центра, обнаружив непрофессиональное вмешательство могут запросить для исправления ситуации большую цену.

Схемы ЖК телевизоров LG

В этом разделе собраны схемы ЖК (LCD) телевизоров LG.

Любую из схем вы можете скачать, причем совершено , без регистрации, без СМС, напрямую с сайта без файлообменников. Все схемы во вложениях внизу страницы.

Все файлы проверены антивирусом!

Возможно следующая информация Вам будет полезна:* Если Вам нужны программы для просмотра скачанных файлов, то Вы найдете их в разделе СОФТ* Если у Вас есть вопросы по ремонту- приглашаем к нам на ФОРУМ* Если Вы ищете где можно найти специалистов по месту жительства- заходите в раздел РАДИОКОМПАС* Если Вы сами занимаетесь ремонтом, то тогда у Вас есть возможность сообщить о себе в разделе Радиокомпас- просто обращайтесь в ОБРАТНУЮ СВЯЗЬ раздела

Возможно Вас также заинтересует:

Схемы кинескопных телевизоров (CRT) LG\Gold StarВход в сервис телевизоров LGСхемы автомобильной аудиотехники LGСхемы мониторов LGИстория бренда

Схема ЖК телевизора LG 32LB1R-ZE, 37LB1R-ZEШасси ML-051B

Схема ЖК телевизора LG Шасси ML-051A Модель LG 26LX1R-ZE

Схема ЖК телевизора LG RZ-27LZ55Шасси ML-041A

Схема ЖК телевизора LG 37LP1DAШасси ML-03JA

Схема ЖК телевизора LG 26LC51(C), 26LC7R

Шасси LP78A

Схема ЖК телевизора LG 37LC2R-TH, 42LC2R-THШасси LP62C

Схема ЖК телевизора LG 37LC2R-ZH, 42LC2R-ZHШасси LP62A

Схема ЖК телевизора  LG 26LC2R-TJ, 32LC2R-TJШасси LP61C

Схема ЖК телевизора LG 26LC2R-MJ 32LC2R-MJШасси LP61A

Схема ЖК телевизора LG 42SL9000Шасси LD91L

Схема LCD телевизора LG 32LH7000,32LH7000-ZAШасси LD91D

Схема ЖК телевизора LG 42LH5000Шасси LD91B

Схема ЖК телевизора LG 32LG2100_ZA, 37LH4000Шасси LD91A

Схема LCD телевизора LG 42LG5010 42LG5010-ZD, 42LG5020, 42LG5020-ZB, 42LG5030, 42LG5030-ZEШасси LD84D

Схема ЖК телевизора LG 32LG3000, 37LG5000Шасси LD84A

Схема ЖК (LCD) телевизора LG 42LF66, 42LF66-ZEШасси LD75A

Схема ЖК телевизора LG 32LT75Шасси LD74A

Схема ЖК телевизора LG 32LB75 32LB76Шасси LD73C

Схема ЖК телевизора LG 22LS4D-ZBШасси LD73B

Схема ЖК телевизора LG 32LC7D 32LC7D-ZA, 32LC55 32LC55-ZA, 32LC56, 32LC56-ZCШасси LD73A

Схема ЖК телевизора LG 32LC2D(B)-EC, 37LC2D(B)-EC, 42LC2D(B)-ECШасси LD61A

Схема ЖК телевизора LG 32LN570VШасси LD33B

Схема ЖК телевизора LG 26LN460R, 460U, 467U, 4607Шасси LD33P

Схема ЖК телевизора LG 42LD650, MFL63263110Шасси LD03B

Схема ЖК телевизора LG 22LN450U. 457U; 26LN450B, 457B, 457U, 4503, 4505Шасси LC31

Схема ЖК телевизора LG 20LS7D(C), 20LS7D(C)-UBШасси LA74E

Схема ЖК телевизораLG32LB9D-UAШасси LA73A

Схема ЖК телевизора LG 47LC7DF(UB)Шасси LA73A

Схема ЖК телевизора LG LG 32LD350/UAШасси LA04A

Схема ЖК телевизора LG 20LS1R, 20LC1R, 15/21LC1RB-MGШасси CL-81

Телевизор ЖК телевизора LG 32LK330/ 32LK455шасси LD01U

Вложения к странице

Файл	Описание	Размер файла:
26LN460R_Ch-LD33P.rar		5322 Кб
LG 32LA62XX шасси LD33B.rar		10001 Кб
LG RZ-27LZ55_ ML-041A.rar		6942 Кб
LG_ LD73B.rar		7886 Кб
LG_ LD73C.rar		11255 Кб
LG_32LD350_LA04A.rar		8130 Кб
LG_32LG2100_LD91A.rar		3795 Кб
LG_32LK330_455_ LD01U.rar		6858 Кб
LG_42SL9000_LCD.rar		4605 Кб
LG_chassis_LP78A.rar		4548 Кб
lg_lcd_ch_LA73A_32LB9D-UA.rar		7926 Кб
lg_lcd_ch_la73a_47lc7df_ub.rar		5031 Кб
lg_lcd_ch_LD73A.rar		5123 Кб
lg_lcd_ch_LD84A.rar		7950 Кб
lg_lcd_ch_ML-051A.rar		7815 Кб
lg_lcd_ch_ML-051B.rar		4182 Кб
lg_lcd_LD74A.rar		7447 Кб
lg_lcd_ML-03JA.rar		5951 Кб
LG_LD_03B.rar		4949 Кб
lg_tv_ch_LD84D.rar		3414 Кб
LG_TV_LC31.rar		4954 Кб
lg_tv_lcd_ch_CL-81_15LC1RB-ZG_20LC1RB-ZG.rar		7406 Кб
lg_tv_lcd_ch_LA74E.rar		3100 Кб
lg_tv_lcd_ch_LD61A.rar		7328 Кб
lg_tv_lcd_ch_LD75A.rar		1691 Кб
lg_tv_lcd_ch_LP61A.rar		8725 Кб
lg_tv_lcd_ch_LP61C.rar		8660 Кб
lg_tv_lcd_ch_LP62A.rar		5422 Кб
lg_tv_lcd_ch_LP62C.rar		5965 Кб
ServiceManual_32LH7000_LD91D.rar		3312 Кб
ServiceManual_42LH5000_LD91B.rar		4576 Кб

Разборка изделия

В телевизоре имеются три основные платы — main, T-con и блок питания, все они хорошо видны на фото.

Снятие и разборка матрицы своими руками — работа очень кропотливая, одно неосторожное движение, и можно покупать новый телик, поэтому без опыта за ремонт лучше не браться. Специалисты выделяют такие основные моменты при разборке матрицы:

необходимо подготовить место работы и два стола, на которые укладывать матрицы и рассеивающие пленки; перед началом этой работы следует тщательно вымыть руки, чтобы случайно не оставить следы грязных пальцев на фильтрах и самой матрице — это может навредить качеству изображения впоследствии; особое внимание надо уделять дешифраторам — одно неточное движение может повлечь за собой обрыв шлейфа. Последующий демонтаж осуществляется в несколько этапов

Последующий демонтаж осуществляется в несколько этапов.

Плата T-con легко снимается после отсоединения шлейфов и выкручивания болта, расположенного между ними.
Необходимо снять защиту из металла с дешифраторов — для этого откручиваем болты крепления по бокам, после этого они держатся только на резиновых креплениях.
Настало время удалить переднюю рамку телевизора — откручиваем болтики крепления по всему контуру, кладем изделие на заднюю крышку и снимаем рамку

Снимаем рамку, переворачиваем экран, но при этом осторожно придерживайте матрицу, т. к

она ничем не закреплена. Изделие лежит на матрице, дешифраторы находятся сверху и можно снять их с резиновых креплений, но с предельной осторожностью. Матрица осталась лежать на столе, чтобы она не мешала дальнейшей работе — переложите ее на ранее приготовленное место.
