Порядок разборки
Задняя крышка на данном телевизоре помимо винтов и саморезов, также имеет еще и защелки по свему периметру
На это стоит обратить внимание, так как есть риск «перестараться» с усилием.Ну а том что разборку ЖК телевизоров нужно производить на ровной и мягкой поверхности, думаю, напоминать не надо…. Итак, снимаем заднюю крышку

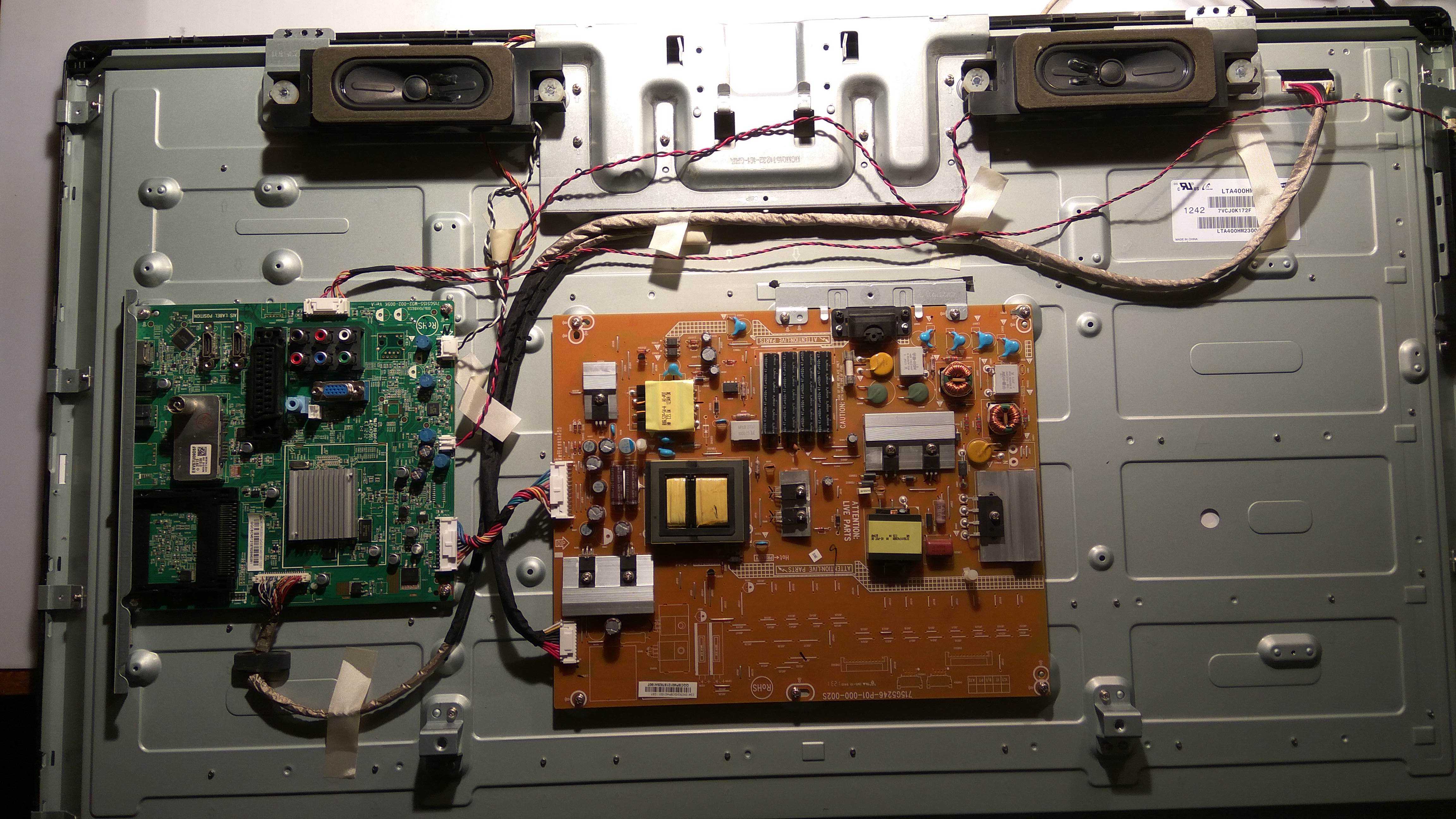

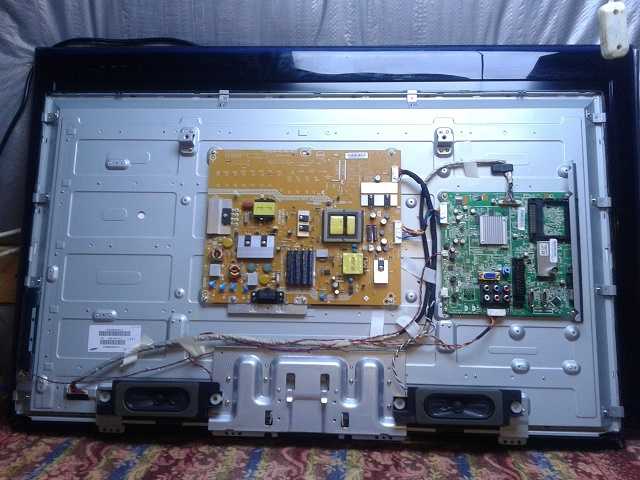

Итак, снимаем заднюю крышку
К великому разочарованию LED драйвер в данной модели находится внутри поддона и проверить его работоспособность без разбора матрицы не предоставляется возможным, так что снимаем все навесные элементы (динамики, фотоприемник, клавиатуру).

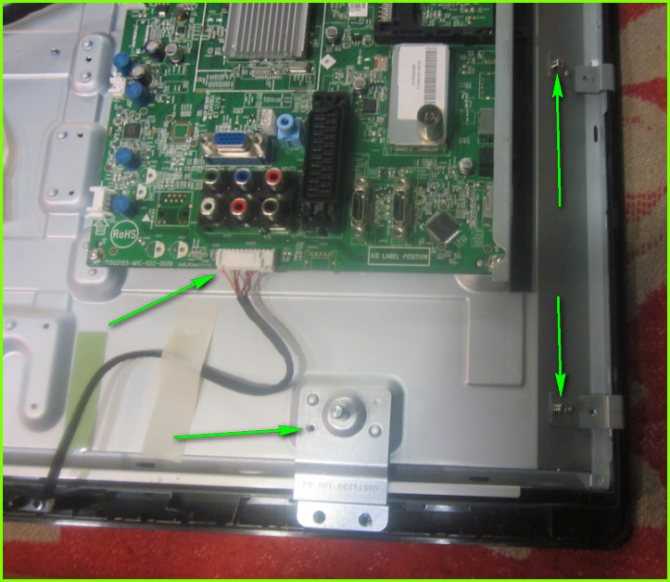

Шаг второй- Для того чтобы вынуть матрицу из декоративной панели, необходимо открутить металлические скобки по периметру.
В общем, в конечном итоге, все должно выглядеть вот так:
Вынимаем матрицу (она у нас все еще в собранном виде) из декоративной панели
Сама матрица здесь зажата пластиковой рамкой, для того чтобы ее снять необходимо отжать защелки по всему периметру.
Кстати- тут может оказаться первый «капкан»- если телевизор был долгое время в эксплуатации, то вполне может так получиться, что между рамкою и самой матрицей может произойти скопление грязи, что приведет к прилипанию
Будьте внимательны— когда снимаете рамку обратите внимание чтобы она легко отделялась от стекла, и не тянула его за собой!. После того как мы сняли верхнюю рамку, отключаем шлейф от платы драйверов и саму плату вынимаем из посадочного места
После того как мы сняли верхнюю рамку, отключаем шлейф от платы драйверов и саму плату вынимаем из посадочного места.
Будьте осторожны со шлейфом уходящим внутрь стекла!! Малейшее повреждение приведет к его непригодности!
Снимаем матрицу. Опять-же хотелось-бы напомнить о том что она может оказаться приклеенной, поэтому вынимать ее необходимо крайне аккуратно- желательно сначала убедиться в обратном и немного приподнять ее по всему периметру (ни в коем случае не используем при этом никаких металлических предметов типа ножа или отвертки- лучше всего это делать при помощи пластика или просто ногтем)
Удаляем светорассеивающие пленки, и вот, наконец, мы и добрались до светодиодов
В общем-то сама методика проверки и замены светодиодов большой сложности не представляет: в данной модели они 3-х Вольтовые, типоразмер , мощность 1W, с широким анодом, загораются от прикосновения щупами мультиметра (мультик в режиме «прозвонки», придется немного подскоблить краску на токоведущих дорожках). Пайка производится при помощи фена, при температуре 280 градусов.

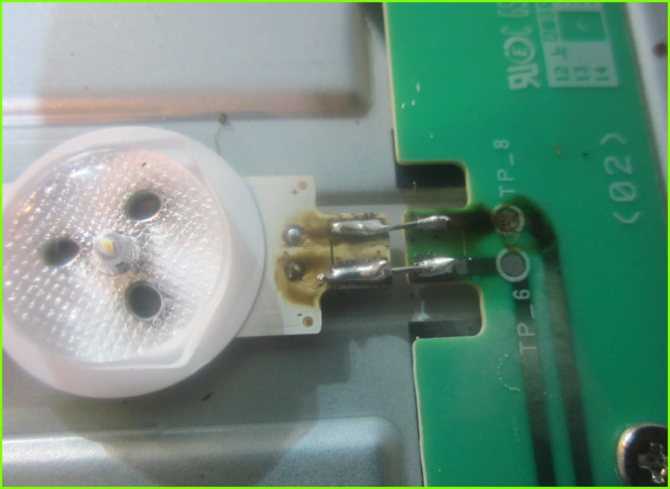

Хотелось-бы обратить внимание на еще один момент практически всех светодиодных Филипсов, причем независимо от размера экрана: планки на них соединяются при помощи небольшого пластикового переходничка и, как показала практика, очень уж они любят выгорать изнутри…
Так что лучше всего будет их припаять
Как снять заднюю крышку телевизора филипс
интересные РАДИОСХЕМЫ самодельные
- ELWO
- 2SHEMI
- БЛОГ
- СХЕМЫ
- РАЗНЫЕ
- ТЕОРИЯ
- ВИДЕО
- LED
- МЕДТЕХНИКА
- ЗАМЕРЫ
- ТЕХНОЛОГИИ
- СПРАВКА
- РЕМОНТ
- ТЕЛЕФОНЫ
- ПК
- НАЧИНАЮЩИМ
- АКБ И ЗУ
- ОХРАНА
- АУДИО
- АВТО
- БП
- РАДИО
- МД
- ПЕРЕДАТЧИКИ
- МИКРОСХЕМЫ
- ФОРУМ
- ВОПРОС-ОТВЕТ
- АКУСТИКА
- АВТОМАТИКА
- АВТОЭЛЕКТРОНИКА
- БЛОКИ ПИТАНИЯ
- ВИДЕОТЕХНИКА
- ВЫСОКОВОЛЬТНОЕ
- ЗАРЯДНЫЕ
- ЭНЕРГИЯ
- ИЗМЕРЕНИЯ
- КОМПЬЮТЕРЫ
- МЕДИЦИНА
- МИКРОСХЕМЫ
- МЕТАЛЛОИСКАТЕЛИ
- ОХРАННЫЕ
- ПЕСОЧНИЦА
- ПРЕОБРАЗОВАТЕЛИ
- ПЕРЕДАТЧИКИ
- РАДИОБАЗАР
- ПРИЁМНИКИ
- ПРОГРАММЫ
- РАЗНЫЕ ТЕМЫ
- РЕМОНТ
- СВЕТОДИОД
- СООБЩЕСТВА
- СОТОВЫЕ
- СПРАВОЧНАЯ
- ТЕХНОЛОГИИ
- УСИЛИТЕЛИ
rylan, вскрыто – минут 10 потратил, по сравнению с предыдыдущим это быстро очень.
проблем в том что полностью крышку не могу снять. на заднюю стенку выведено разъемом кнопки. их придется отключать..а как же мерить напряжения? винты все звездочкой, сборка не русская, и еще по бокам на заднюю крышку какие то типа подсветки? две еще платы и к ним разъем? как это отклчюить и можно ли отклчюить и тестировать?
с виду внутри ооочень много пыли, какой то типа сабвуфер , странные динамики, с виду все цело, как я понял тут преобразователь уже на платеразъем от него вижу, на плате подписаны токи и напряжения и назначения выводов – продуманая маркировка, осталось разобраьтся с крышкой.
Добавлено (19.02.2015, 21:43)———————————————его выключили вечером из сети – утром нажали вкл – и все.-похоже неиправность электролитов ибп
Как понизить ток подсветки
Методика понижения тока подсветки- стандартная- необходимо «поколдовать» с токовыми датчиками. В данном случае удалил один из резисторов.
После того как неисправные светодиоды будут заменены, проверяем работоспособность всего телевизора, клеим светоотражающие «пуговицы» на место (лично я использую для этих целей автомобильный термостойкий герметик), и телевизор можно собирать. Сборка производится в обратном порядке, главное- немного выждать чтобы колпачки успели приклеиться…
Ну и напоследок: хотя мы и убрали ток подсветки механическим путем, все-же можно еще и в пользовательском меню малость перестраховаться и также убрать подсветку процентов на 50 (смотрим по картинке)
Правда в данном телевизоре попасть в этот режим довольно непросто (уж очень далеко его запрятали….) Для этого на пульте нажимаем «домик», затем уходим во второе подменю (надо нажать на пульте стрелку вправо),
Появится окошко «установка».
Заходим в него и выбираем «настройки телевизора
Ну что тут можно сказать… На Филипах интерфейс всегда был каким-то «мутным»…
Как понизить ток подсветки
Методика понижения тока подсветки- стандартная- необходимо «поколдовать» с токовыми датчиками. В данном случае удалил один из резисторов.
После того как неисправные светодиоды будут заменены, проверяем работоспособность всего телевизора, клеим светоотражающие «пуговицы» на место (лично я использую для этих целей автомобильный термостойкий герметик), и телевизор можно собирать. Сборка производится в обратном порядке, главное- немного выждать чтобы колпачки успели приклеиться…
Ну и напоследок: хотя мы и убрали ток подсветки механическим путем, все-же можно еще и в пользовательском меню малость перестраховаться и также убрать подсветку процентов на 50 (смотрим по картинке)
Правда в данном телевизоре попасть в этот режим довольно непросто (уж очень далеко его запрятали….)
Для этого на пульте нажимаем «домик», затем уходим во второе подменю (надо нажать на пульте стрелку вправо),
Появится окошко «установка».
Заходим в него и выбираем «настройки телевизора
Ну что тут можно сказать… На Филипах интерфейс всегда был каким-то «мутным»…
Порядок разборки
Задняя крышка на данном телевизоре помимо винтов и саморезов, также имеет еще и защелки по свему периметру
На это стоит обратить внимание, так как есть риск «перестараться» с усилием. Ну а том что разборку ЖК телевизоров нужно производить на ровной и мягкой поверхности, думаю, напоминать не надо…
Итак, снимаем заднюю крышку
К великому разочарованию LED драйвер в данной модели находится внутри поддона и проверить его работоспособность без разбора матрицы не предоставляется возможным, так что снимаем все навесные элементы (динамики, фотоприемник, клавиатуру). Шаг второй- Для того чтобы вынуть матрицу из декоративной панели, необходимо открутить металлические скобки по периметру.
В общем, в конечном итоге, все должно выглядеть вот так:
Вынимаем матрицу (она у нас все еще в собранном виде) из декоративной панели
Сама матрица здесь зажата пластиковой рамкой, для того чтобы ее снять необходимо отжать защелки по всему периметру.
Кстати- тут может оказаться первый «капкан»- если телевизор был долгое время в эксплуатации, то вполне может так получиться, что между рамкою и самой матрицей может произойти скопление грязи, что приведет к прилипанию
Будьте внимательны — когда снимаете рамку обратите внимание чтобы она легко отделялась от стекла, и не тянула его за собой!. После того как мы сняли верхнюю рамку, отключаем шлейф от платы драйверов и саму плату вынимаем из посадочного места
После того как мы сняли верхнюю рамку, отключаем шлейф от платы драйверов и саму плату вынимаем из посадочного места.
Будьте осторожны со шлейфом уходящим внутрь стекла!! Малейшее повреждение приведет к его непригодности! Снимаем матрицу. Опять-же хотелось-бы напомнить о том что она может оказаться приклеенной, поэтому вынимать ее необходимо крайне аккуратно- желательно сначала убедиться в обратном и немного приподнять ее по всему периметру (ни в коем случае не используем при этом никаких металлических предметов типа ножа или отвертки- лучше всего это делать при помощи пластика или просто ногтем)
Удаляем светорассеивающие пленки, и вот, наконец, мы и добрались до светодиодов
В общем-то сама методика проверки и замены светодиодов большой сложности не представляет: в данной модели они 3-х Вольтовые, типоразмер 3528, мощность 1W, с широким анодом, загораются от прикосновения щупами мультиметра (мультик в режиме «прозвонки», придется немного подскоблить краску на токоведущих дорожках). Пайка производится при помощи фена, при температуре 280 градусов.
Хотелось-бы обратить внимание на еще один момент практически всех светодиодных Филипсов, причем независимо от размера экрана: планки на них соединяются при помощи небольшого пластикового переходничка и, как показала практика, очень уж они любят выгорать изнутри…
Так что лучше всего будет их припаять
