Kdl 40r474a уменьшить ток подсветки

Доброго времени суток.Может, кто подскажет, в чем может быть проблема?Предыстория со слов соседки: Начал просто моргать экран, не сразу после включения, а по прошествии около 1 часа. Выключили через пульт, потом снова включили, мог поработать 2-5 потом снова начинал моргать. Сейчас секунд 30 работает работает и отключается.С моих слов: Включаю, работает около 3-5 минут +/-, в шатном режиме, затем выключается и световая индикация красным светодиодом 6 мыргов, на пульт не реагирует, помогает, отключение/включение питания, снова с пульта включается и т.д.

В Сети Нашел проблемы с подсветкой но по моим симптомам немного не сходится т.к. если подсветка то включается и сразу выключается.Была еще проблема: не включается, 6 мыргов, (решение перепайка SMD конденсаторов и одного предохранителя), прозвонил пред. он цел, на саму плату не нашел схему поэтому не знаю номинал конденсаторов, если припаять по типоразмеру нечего не случится?Не пинайте сильно, готов выслушать Ваше мнение.

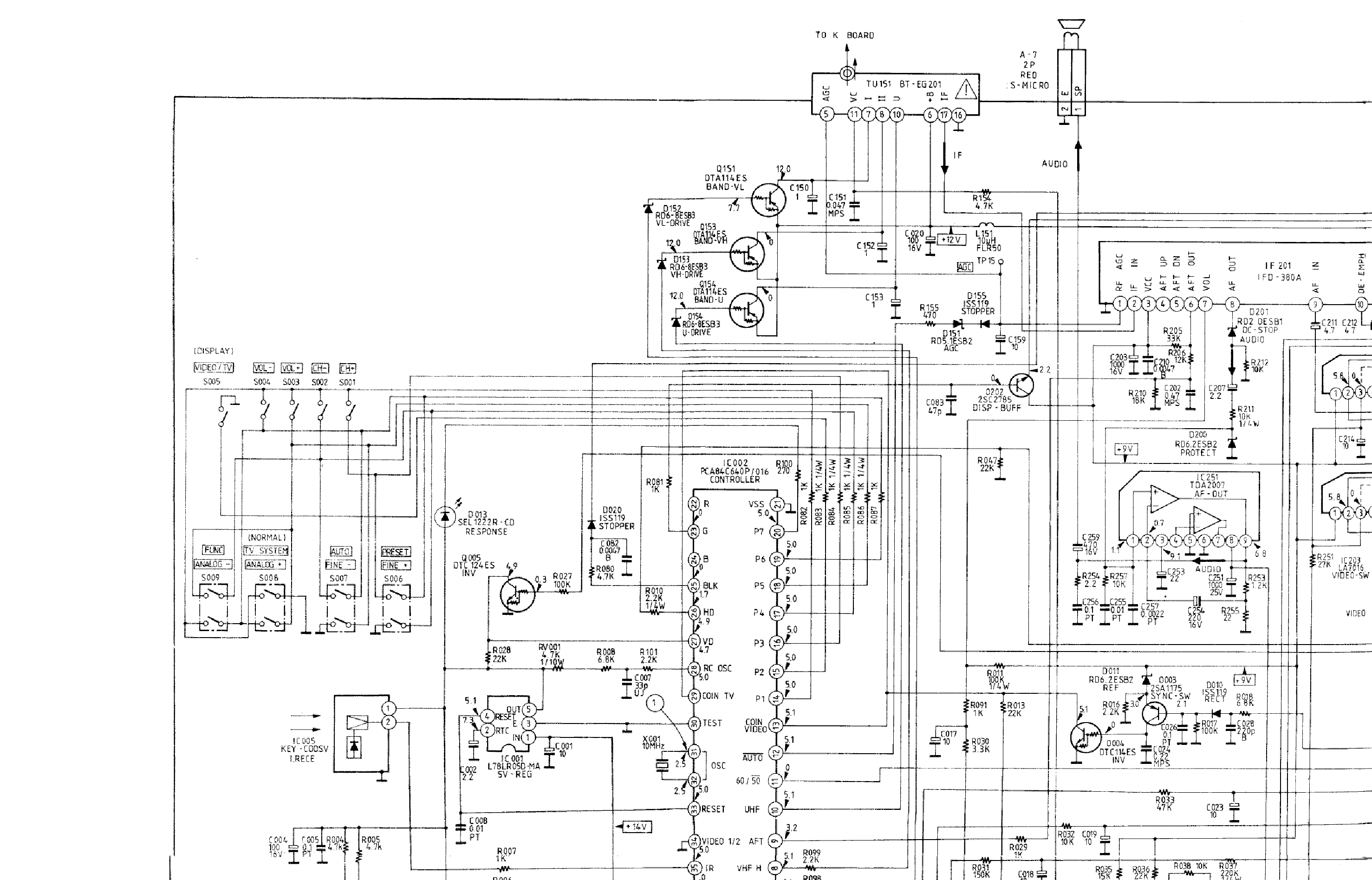

Тут найдёте сервис мануал на данное шасси. В нём есть расшифровка миганий.

Проверяйте как саму подсветку (светодиоды), так и сам инвертор подсветки. Там указано примерное направление.

JLCPCB, всего $2 за прототип печатной платы! Цвет — любой!

Зарегистрируйтесь и получите два купона по 5$ каждый:https://jlcpcb.com/cwc

Сборка печатных плат от $30 + БЕСПЛАТНАЯ доставка по всему миру + трафарет

Встраиваемые ИП LM(F) производства Mornsun заслуженно ценятся производителями во всем мире, поскольку среди широчайшего ассортимента продукции компании можно найти источник питания для любых задач. Представители семейств LM и LMF различаются по мощности и выходному напряжению, их технические и эксплуатационные характеристики подходят для эксплуатации в любых электрических сетях и работают в широком диапазоне условий окружающей среды. Неизменными остаются высокое качество и демократичная цена.

Не помню какая матрица, но скорее всего да. есть мысли на драйвер поставить радиатор.Могли бы подсказать, как именно снизить ток через светодиоды. Уж извините за глупые вопросы, не совсем с ТВ техникой связан.Еще заметил, что если матрица не подключена, то драйвер не греется.

Поставил рабочую подсветку, тел. не выключается, но не нравится, что драйвер греется и светодиод который сигнализирует об отключенном ТВ или включенном ТВ, плавно мигает бирюзовым цветом, может это и нормально, я точно не знаю, но мне кажется он должен или вовсе не светиться или светиться зеленым цветом.

Компания MEAN WELL, производящая качественные источники питания по доступным ценам, представляет продукцию для создания надежных промышленных и уличных светодиодных светильников: драйверы HLG, ELG, XLG, а также модули снижения пусковых токов ICL как линейного исполнения, так и для монтажа на DIN-рейку. Разберем особенности построения драйверов для светодиодных светильников и технологию стабилизации по мощности, которая позволяет значительно упростить производство светильников малыми партиями под конкретные проекты.

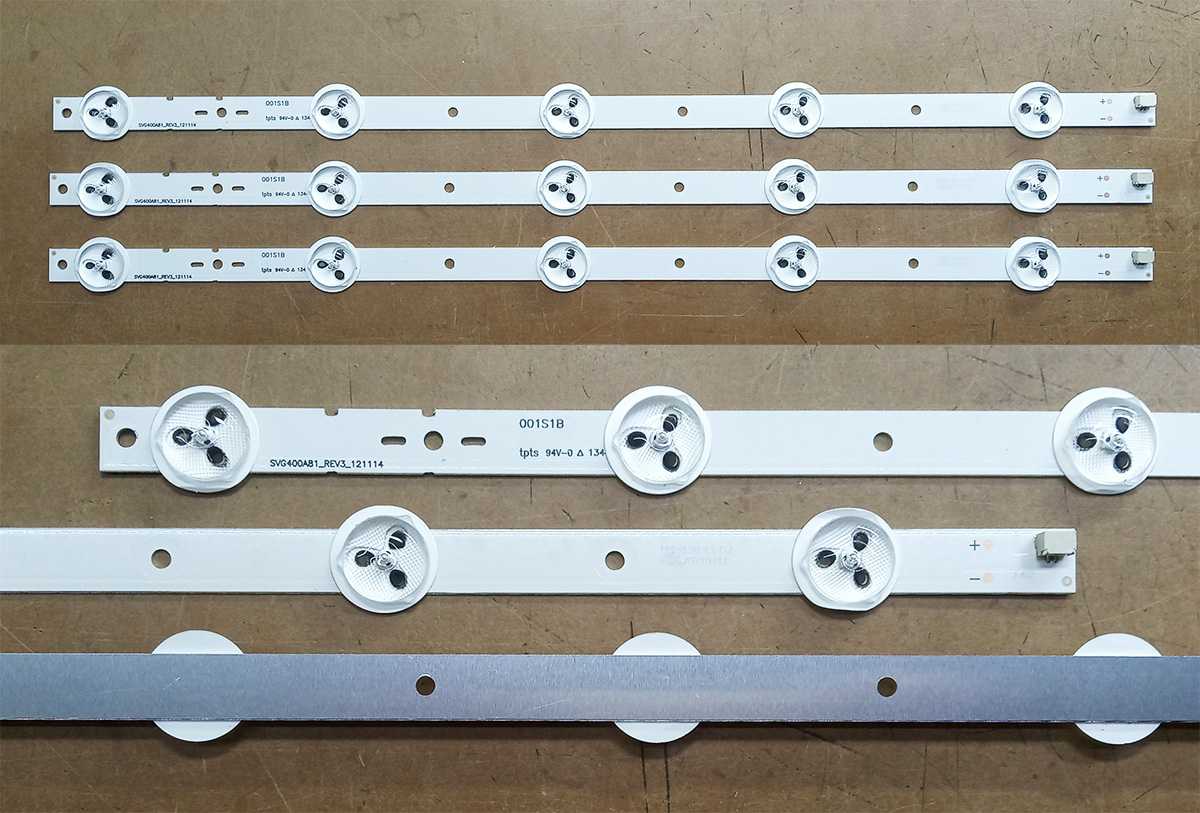

Планки подсветки матрицы S400DH1-3 SONY SVG400A81 REV3 121114 (5-led 3V 395mm 40″)

Технические характеристики: Маркировка: SVG400A81_REV3_121114 Количество светодиодов: 5 Напряжение одного диода: 3 В Длина планки: 395 мм Ширина планки: 12 мм Расстояния между центрами линз: 83-83-83-85 мм Тип подложки: алюминий Термоскотч: нет

Заказы принимаются только через сайт, для этого: — воспользуйтесь формой быстрого заказа на этой странице (чуть ниже) — если Вы хотите приобрести несколько позиций, рекомендуем воспользоваться отдельной формой заказа товаров

Отправка товара по Украине осуществляется, по возможности, ежедневно, только «Новой Почтой» и при 100% предоплате на карту «Приват Банка».

Если общая сумма заказа менее 30 грн, будет выставлен счёт на 30 грн. Доставку оплачивает покупатель, согласно тарифам перевозчика.

Фотографии товаров мы делаем сами, информация об аналогах, замене и применении в различных моделях собрана на просторах интернета и из личных наработок, поэтому, перед заказом, просьба убедиться, что к в Вашему устройству данная деталь (запчасть, блок) подойдёт.

Упаковка товара осуществляется упаковочными материалами, рекомендованными Новой Почтой, согласно «Правил упаковки», п.4.1 (подробнее — на сайте Новой Почты). Планки подсветки обворачиваются воздушно-пузырчатой плёнкой или вспененным полиэтиленом и упаковываются в пятислойный гофрокартон, сверху добавляется стрейч-плёнка и спец. маркировка «Хрупкое». В случае, если коробка пришла согнутая и планки повреждены — требуйте составления акта и пишите претензию в отделении Новой Почты, Вам возместят страховочную стоимость посылки. Примеры нашей упаковки: фото

Форма заказа товаров

Напоминаем, что отправка товаров осуществляется только Новой Почтой, после полной оплаты на карту банка либо самовывоз. Наложкой не отправляем.

После заполнения и отправки формы заказа, на указанный Вами почтовый адрес, Viber или телефон придёт письмо с точной суммой и реквизитами для оплаты

При оплате до 16-45 отправка, как правило, в тот же день

Обязательно сообщайте нам об оплате, это ускорит процесс отправки Вашего заказа

Светодиодная подсветка для телевизора Sony kdl-40r474a

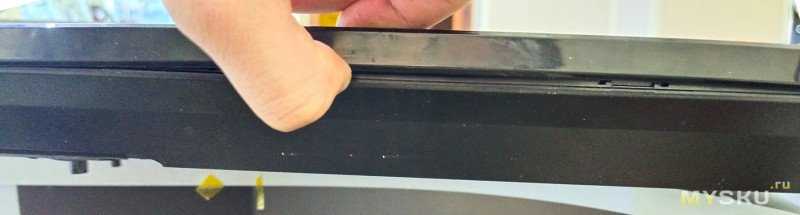

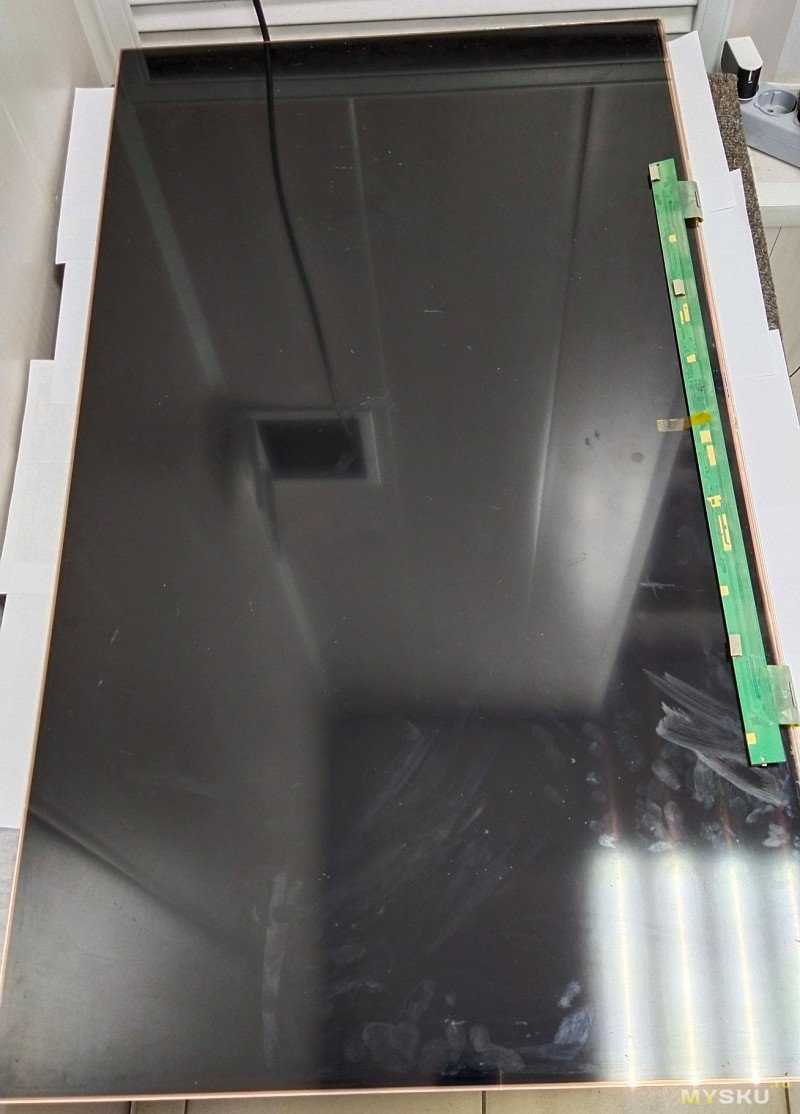

Всем привет! В данном обзоре расскажу и покажу, как самостоятельно заменить подсветку в телевизоре Sony, модель kdl-40r474a

Внимание! Если у Вас нет опыта в разборе тв или другой подобной техники — лучше отдайте мастерам! Иначе есть риск повредить матрицу. Либо действуйте предельно аккуратно! Я предупредил

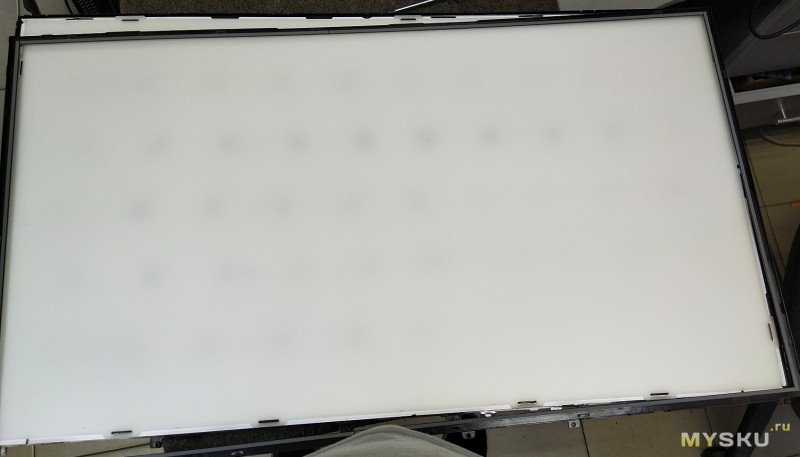

Принесли телевизор с проблемой — «Звук есть, но картинки нет». Типичная неисправность современных телевизоров — сгорают светодиоды в подсветке. Можно поменять только сгоревшие светодиоды, но тогда есть вероятность, что в скором будущем сгорят другие. Можно заменить все, но в этом телевизоре их 50 штук! Плюс скорее после замены будут видны засветы, т.к линзы сядут не ровно. Самым лучшим, надежным и простым вариантом будет полная замена на новые планки. Начнем! Итак, сам телевизор, диагональ 40″
