Таблица с кодами неисправностей телевизора филипс

Проблемы телевизоров разных марок

Большинство плазменных телевизоров производятся тремя известными брендами: Samsung, LG и Panasonic. Обычно — это плазменная панель с плоским экраном (PDP), которая использует ионизированный газ или плазму для получения изображений на экране. Данные конструкции устройств имеют свои отличия, но многие базовые операции настройки у них аналогичны.

Если на плазменном телевизоре нет изображения и нет звука стандартные шаги, которые необходимо предпринять для устранения неисправностей:

Smart TV марки Samsung

Общие проблемы телевизоров Samsung включают в себя невозможность включения, обнаружение сигнала, задержку включения питания и отсутствие изображений и звука. Другие ошибки: быстрое выключение, мерцание экрана, наличие блеклых изображений и утечки конденсатора, после чего плата может сгорать.

Дефектный конденсатор может вызвать сбой при включении или вызвать многократные щелчки ТВ при запуске. Неисправная кабельная коробка или сателлит может вызвать сбой при обнаружении сигнала, что приводит к ощутимой задержке между сменой каналов или поиском изображения на экране. Дефектный конденсатор на блоке питания заставляет TV Samsung долго запускаться при включении.

Неисправный предохранитель на неправильном входном канале приводит к невозможности показа изображений при включении устройства. Телевизор не может воспроизводить звук при отсутствии питания. Если у ТВ есть нарушения с программированием, он выключается без причин. Прошивка, которая устарела, также может вызвать эту ошибку.

Изношенная перемычка на блоке питания вызывает мерцание экрана. Проблемы с технологией ЖК-дисплея или плохие настройки TV могут привести к тому, что телевизор Samsung будет показывать глубокие оттенки черного и обесцвеченные изображения.

Телевизоры марки Phillips

Иногда экран плазменного телевизора Philips может не загореться, или в нижней части экрана TV может появиться красно-белая вспышка, тогда как в других случаях, светодиодный индикатор питания может иметь мигающий код ошибки или постоянно гореть. Обычно, эти симптомы являются частым явлением в плазме Philips, и они, происходят из-за отказа в источнике питания, основной плате, платах сканирования или плазменной панели. Хотя некоторые из этих нарушений могут быть легко исправлены путем устранения неполадок, другим может потребоваться помощь специалиста.

Основные причины сбоя телевизоров Philips, Thomson, Supra, Sony:

В большинстве случаев, если пользователь не умеет самостоятельно устранять проблему с плазменными телевизорами Philips, то лучше всего обратиться к специалисту.

Телевизоры марки LG

Черный экран у телевизоров LG, когда нет изображения, что свидетельствует о том, что может быть ошибка с логикой, основной платой или с подсветкой. Для того чтобы диагностировать точную причину, используют фонарик, чтобы увидеть, есть ли на экране изображение. Если так, то должен быть звук.

В том случае, когда нет реакции при включении — это ошибка питания. Ее можно установить по индикатору режима ожидания. Если нет света, плата питания, нуждается в ремонте, если на экране появились линии на изображении — это может быть плохое соединение с панелью, дефектный кабель или ошибки логики и основной платы. Существуют и другие распространенные проблемы телевизоров LG. Если панель физически повреждена, стоимость ремонта, скорее всего, превысит цену сменного комплекта.

Проверка правильности подключения кабеля

Многие пользователи понимают, что появилась проблема, когда светодиод беспрестанно выполняет моргание различными цветами, при этом TV не включается. В данном случае требуется осуществить проверку функциональности основных управляющих блоков. В случае, если индикатор произвольно мигает, без определённой последовательности, то это также свидетельствует о повреждённых аппаратных блоках.

Неработающие внешние узлы, также приводят к тому, что экран ТВ черный. Это связано с линией питания устройства, которую нужно проверить в первую очередь. Предварительно потребуется убедиться, что между внешними источниками и TV установлено правильное кабельное соединение. Это позволит пользователю понять, имеется ли проблема соединения. Поэтому необходимо отключить все кабели от аппарата, заново плотно их установить и правильно подключить, чтобы не допустить ослабленный контакт. Кроме того, необходимо удостовериться, что кабель питания и БП находятся в хорошем рабочем состоянии.

После завершения данного этапа приступают к проверке работоспособности кабелей, чтобы понимать, рабочие они или проявляют неисправность. Коаксиальный кабель и HDMI должны быть в хорошем состоянии. Если пользователь обнаружил поврежденный кабель, нужно взять другой и проверить, решена ли проблема. Также можно попробовать переключиться с одного порта HDMI на другой, чтобы установить, хорошо ли будет работать порт. Если он все еще не отвечает, обязательно переходят к следующему этапу диагностики, пока не будет найдено решение.

Philips 32PFL8404H TV: (4) PDF User Manuals

Philips 32PFL8404H: Available Instructions

Note for Owners:

Guidesimo.com webproject is not a service center of Philips trademark and does not carries out works for diagnosis and repair of faulty Philips 32PFL8404H equipment. For quality services, please contact an official service center of Philips company. On our website you can read and download documentation for your Philips 32PFL8404H device for free and familiarize yourself with the technical specifications of device.

• JVC AV-29WX11

  BASIC CHASSISCH3SERVICE MANUALCOPYRIGHT 2003 VICTOR COMPANY OF JAPAN, LTD.No.521972003/9FLAT COLOUR TELEVISIONAV-29WX11 /GAV-29WX11 /SAV-29WX11 /UAV-2932W1 /ERM-C1309-1H[AV-2932W1/E]RM-C1306-1H[AV-29WX11/G][AV-29WX11/S][AV-29WX11/U]RM-C1309RM-C1306TABLE OF CONTENTS1 PRECAUTION ……………………………………………………………………………………………………….. …

  AV-29WX11 TV, 44

• Daewoo DTH-20D5FS

  Service ManualColor TelevisionCHASSIS : CM-220BModel : DTH-20D5FSDTH-21D4FShttp : //svc.dwe.co.kr Sep. 2000DAEWOO ELECTRONICS CO., LTD.S/M No. : TCM220MEF0MODELITEMTV STANDARDPOWER INPUTPOWER CONSUMPTIONTUNING SYSTEMTUNING RANGESSOUND OUTPUTSPEAKERANTENNA INPUT IMPEDANCEAUXILIARY INPUT TERMINALINTERMEDIATE FREQUENCIESREMOTE CONTROLSPECIAL FUNCTIONSDTH-20D5FSDTH-2104FSPAL-M/N220V 50/60 HZ88WFreq …

  DTH-20D5FS TV, 38

• Panasonic TX-29PM1F

  QDVRQLFk3DQDVRQLFk3DQDVRQLFk3DQDVRQLFk3DQDVRQLFk3DQDVRQLFk3DQDVRQLFk3DQDVRQLFk3DQDVRQLFk3DQDVRQLFk3DQDVRQLFk3DQDVRQLFk3DQDVRQLFk3DQDVRQLFk3DQDVRQLFk3DQDVRQLFk3DQDVRQLFk3DQDVRQLFk3DQDVRQLFk3DQDVRQLFk3DQDVRQLFk3DQDVRQLFk3DQDVRQLFk3DQDVRQLFk3DQDVRQLFk3DQDVRQLFk3DQDVRQLFk3DQDVRQLFk3DQDVRQLFk3DQDVRQLFk3DQDVRQLFk3DQDVRQLFk3DQDVRQLFk3DQDVRQLFk3DQDVRQLFk3DQDVRQLFk3DQDVRQLFk3DQDVRQLFk3DQDVRQLFk3DQDVRQLFk3D …





















  TX-29PM1F TV, 28

• Philips 39PFL4398T/60

  Philips 4000 series3D Slim LED TV with Digital Crystal Clear99 cm (39″)Full HD 1080pDVB-T/T2/C39PFL4398THold onto your popcorn3D Slim LED TV with added adrenalineExperience entertainment in brilliant LED quality on the Philips 4398 series 3D LED TV. Powered by the Pixel Plus HD engine, your favorite 3D content comes to life in vivid detail.Taking design to the next level• Ultra narrow bezel …

  39PFL4398T/60 3d slim led tv, 3

Popular TV User Guides:

Выключение энергосбережения и таймера сна

Черный экран может появиться из-за того, что пользователь случайно включил таймер сна или энергосберегающий режим. Функция таймера может автоматически отключить ТВ после заданного периода времени. Режим энергосбережения также способен вызывать подобную проблему в Smart TV.

Для решения ошибки черного экрана на телевизоре потребуется отключить эти функции. Чтобы выключить таймер сна, выполняют следующие действия:

С другой стороны, для того чтобы отключить режим энергосбережения, необходимо выполнить действия, описанные ниже:

Если вышеуказанное решение по-прежнему не решает проблему, переходят к следующему шагу.

Таблица с кодами неисправностей телевизора филипс

Эта сволочь подмигивает мне три раза, ни где не могу нагуглить, чтобы это значило.

Это паходу не то шасси, эта модель указана в мануале на Q552.1E LA

There is a simple blinking LED procedure for board
Level repair (home repair) so called LAYER 1 errors

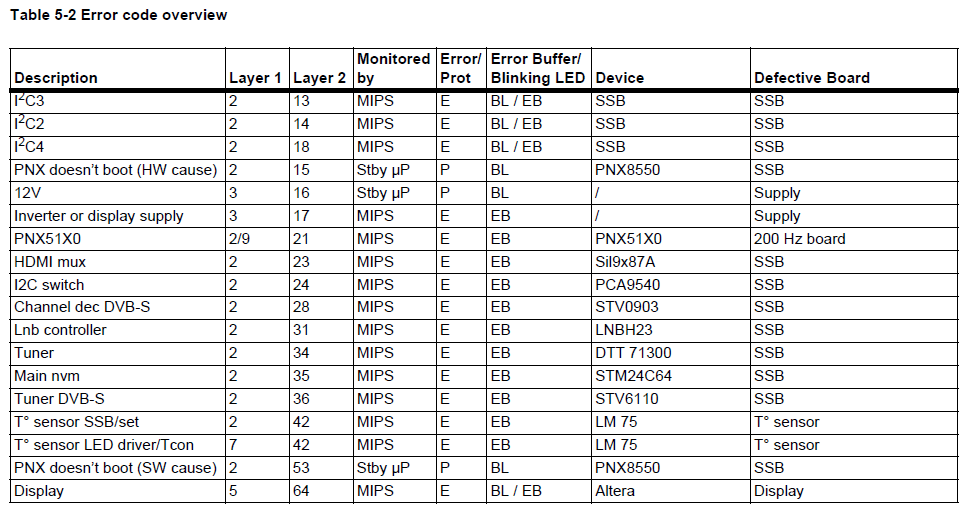

Next to the existing errors which are LAYER 2 errors (see
Table 5-2).
– LAYER 1 errors are one digit errors.
– LAYER 2 errors are 2 digit errors.
In protection mode.
– From consumer mode: LAYER 1.
– From SDM mode: LAYER 2.
• Fatal errors, if I2C bus is blocked and the set reboots,
CSM and SAM are not selectable.
– From consumer mode: LAYER 1.
– From SDM mode: LAYER 2.
• In CSM mode.
– When entering CSM: error LAYER 1 will be displayed
By blinking LED. Only the latest error is shown.
• In SDM mode.
– When SDM is entered via Remote Control code or the
Hardware pins, LAYER 2 is displayed via blinking LED.
• Error display on screen.
– In CSM no error codes are displayed on screen.
– In SAM the complete error list is shown.

Написано 3 блинка это или 12В или инвертор

Alex78: Написано 3 блинка это или 12В или инвертор
Существует простой мигающий светодиод процедура борту
Уровень ремонта (ремонт дома), так называемые Layer 1 ошибки
Рядом с существующей ошибки, которые LAYER 2 ошибки (см.
Таблица 5-2).
– Уровень 1 ошибки одну цифру ошибок.
– Уровень 2 ошибки 2 цифры ошибок.
В режиме защиты.
– От потребителя режиме: Layer 1.
– От SDM режиме: Layer 2.
• Фатальные ошибки, если шины I2C блокируется, и набор перезагрузки
CSM и Сэм не выбирается.
– От потребителя режиме: Layer 1.
– От SDM режиме: Layer 2.
• В CSM режиме.
– При вводе CSM: ошибка Layer 1 будет отображаться
Миганием светодиода. Только последняя ошибка показано на рисунке.
• В режиме SDM.
– Когда SDM вводится через код дистанционного управления или
Аппаратного булавки, LAYER 2 отображается с помощью мигающего светодиода.
• Ошибка отображения на экране.
– В CSM не коды ошибок выводятся на экран.
– В SAM Полный список ошибки показано на рисунке.

Спасибо, Alex78, Но нельзя ли рисунок с полным списком ошибок?
12v походу есть

Форум про радио — сайт, посвященный обсуждению электроники, компьютеров и смежных тем.

В ремонте жк телевизоров Филипс есть ряд характерных для данной марки телевизоров особенностей. В жк телевизорах Филипс предусмотрена функция индикации ошибок в работе тв системы, в следствии которых происходит поломка телевизора. Количество циклических морганий индикатора соответствует коду ошибки телевизора.
