Решено MYSTERY MTV-4029LTA2 не включается

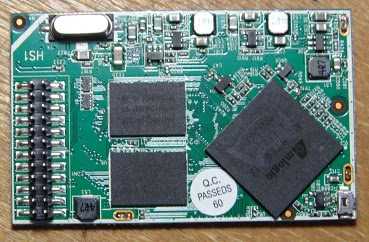

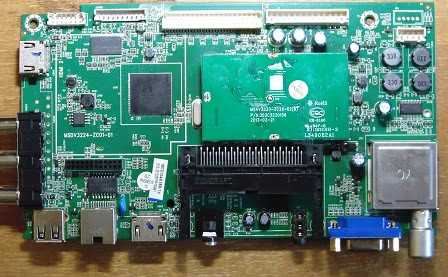

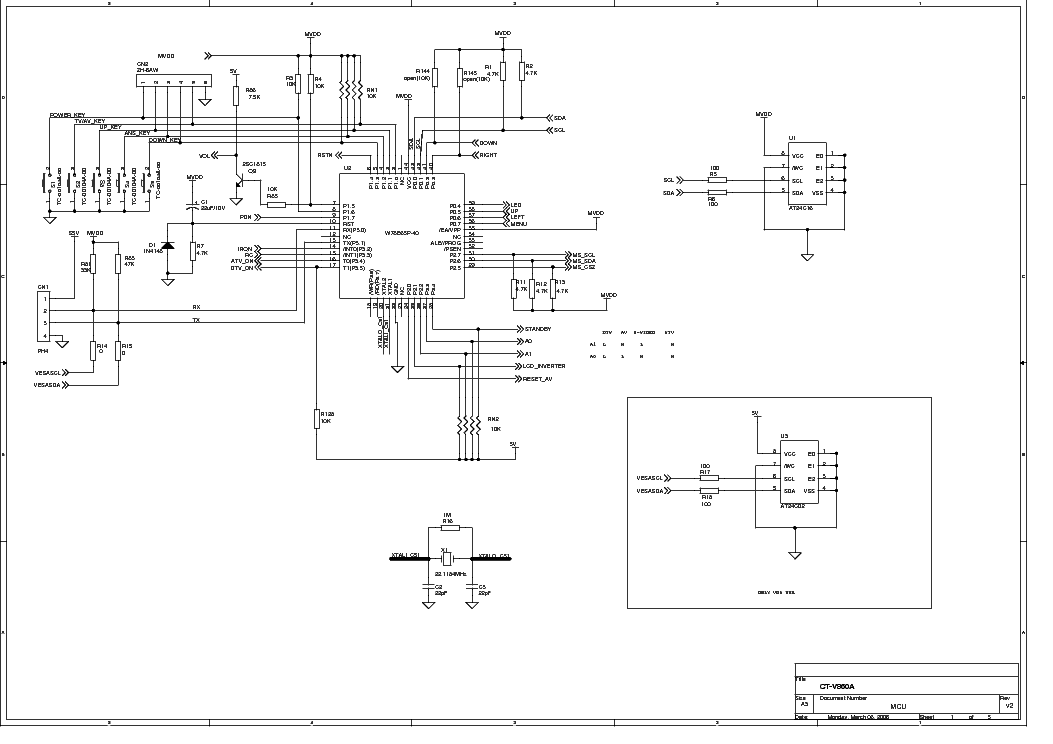

MYSTERY MTV-4029LTA2 б/п:TV4205-ZC02-01 -AP3616M28-G1 -63E28J -73E40 майн:MSDV3224-ZC01-01 -проц: MSD308BT-SW -звук: TPA3113D2 -25Q64BS -K4B1G1646G-BCKO Субмодуль: HS1 IP2000-ZC01-01 -AML8726 M3 -NT5CB128M16HP-DI 2шт. Субмодуль:MSAV3220ZC26-02 -HSB101A -25L4006E T-CON: V390HJ1-XC01 Не включается, но выключая питание один раз из 30 попыток запускается и работает без проблем пока его не выключишь, затем уже не включается.Сигнал on/of c майна не идет, питание 3,3в, 5в. на майн поступают.Кварц проца 24мГц работает.Лампы подсветки когда запускается освещают равномерно.Нарушения пайки на блоках нет.
Практика ремонта
телевизор Mystery MTV-4028LTA2
с диагнозом «Нет подсветки»
Блок питания TV4205-ZC02-01 M23/G44166/02 Майн MSAV3220-ZC26-02(B) P/N:303C3220156 M03/G44166/14 Матрица V390HJ-P02
Диагностика показала:
TV4205-ZC02-01 доработка и уменьшение тока.

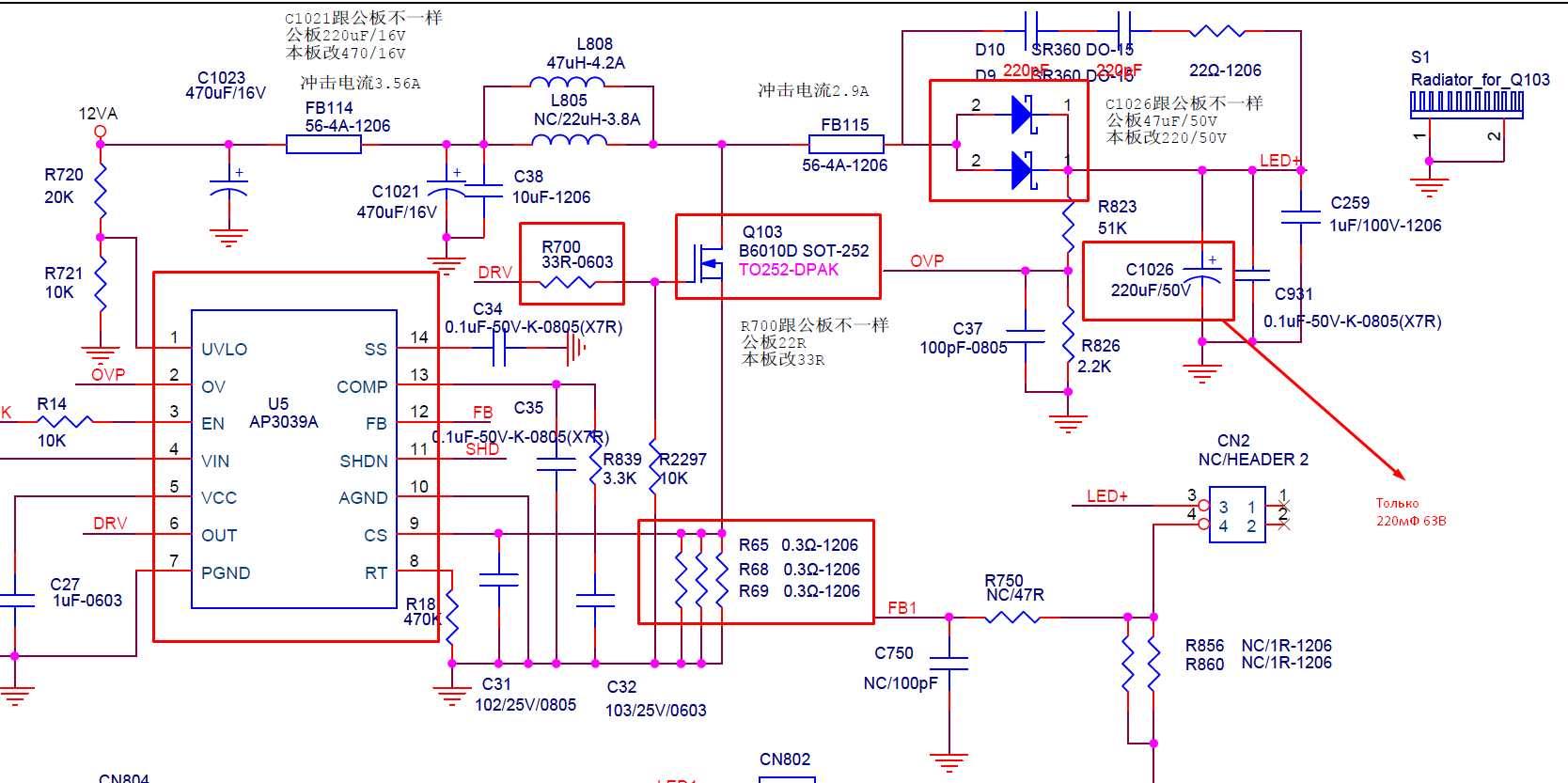

После замены неисправной подсветки в обязательном порядке уменьшаем ток питающий светодиодные линейки. В данном случае управление подсветкой реализуется драйвером AP3616M28-G1 в корпусе HSOP-28. По выводу ISET (pin 22 драйвера) относительно земли в заводском исполнении установлен резистор номиналом 100K и при этом ток на линейках состоавляет значение в 300 mA.
Для уменьшения тока до 250 mA необходимо увеличить номинал этого резистора установив вместо него два резистора паралельно с номиналами по 240 kOm. На плате имеются посадочные места под них R264, R267. Тем самым мы продлим жизнь в дальнейшем новым светодиодам.
Аналогичкая доработка с целью уменьшения тока производится на моделях телевизоров изготовленных на основе TV4205-ZC02-01 брэндов JVC, Mystery и других.
Состав телевизора MTV-4128LTA2
Power Supply (Блок питания): TV3902-ZC02-01
Main (материнская плата): MSAV3220-ZC26-02
Линейки подсветки (String): LED40D11-ZC14-02, 8 линеек. Подсветка работает на двух каналах.
В качестве альтернативы LED40D11-ZC14-02 замечательно подходят сплошные 4 линейки LED40D11-ZC14-03.
Количество светодиодов: 11
Напряжение одного диода: 3 V
Если ссылка не рабочая, напишите в комментарии
Проблема данного телевизора решается заменой линеек подсветки, а также доработкой блока питания.
Оригинальные, с завода установленные LED линейки подключены по каналам, левые на один канал, правые на другой. В качестве альтернативы можно использовать сплошные без разделения линейки (4 шт) (ссылка выше), только запитать их в разнобой, те верхнюю от первого канала, вторую от второго, третью снова от первого и четвертую от второго. По крепежным отверстиям и разъемам все подходит идеально, только необходимо замкнуть штекеры которые мы не задействовали в подключении.

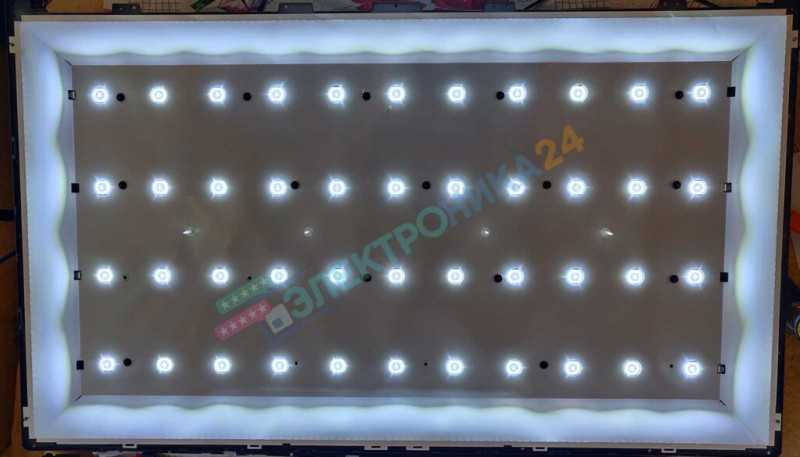

После проделанной работы, подсветка работает как ей полагается.
Mystery MID-713G
Сброс настроек на заводские установки (Wipe)
Для сброса на заводские установки планшета Mystery MID-713G выполняем следующее:
Зажимаем одновременно кнопки «Громкость +» и «Включение»
Как только появится подсветка экрана отпустите кнопку «Включение»
Через некоторое время появится меню «Select Boot Mode», кнопкой «Громкость +» выберите и подтвердите выбор кнопкой «Громкость -«
После того как увидите андроида с открытым пузом нажмите кнопку «Громкость +»
После появления рекавери меню кнопкой «Громкость -» выберите «wipe data/factory reset» и подтвердите выбор кнопкой «Включение»
Затем выберите «Yes – delete all user data» и подтвердите выбор кнопкой «Включение»
После выполнения вайпа выберите «reboot system now»
Навигация кнопкой «Громкость -«, подтверждение «Включение», отобразить/скрыть меню «Громкость +»
