Информация из альтернативного источника:
MYSTERY MTV-2229LT2 Версия V1M09 То же шасси у Mystery MTV-3031LT2 Версия V1N12 Тип панели (матрица): M215HTN01.1Материнская плата: MSDV3222-ZC01-01T-con: M215HTN01.1 Ctr I BD 21M04-C02
Дополнительная техническая информация о панели: Brand : AUO Model : M215HTN01.1 CELL Type : a-Si TFT-LCD, CELL Diagonal size : 21.5 inch Resolution : 1920×1080, FHD Display Mode : TN, Normally White, Transmissive Active Area : 476.64×268.11 mm Surface : Antiglare, Hard coating (3H) Glass Depth : 0.50+0.50 mm Transmissivity : 5.4% (with Polarizer) Contrast Ratio : 1000:1 Display Colors : 16.7M (6-bit + Hi-FRC), CIE1931 72% Response Time : 3.8/1.2 (Tr/Td) Frequency : 60Hz Signal Interface : LVDS (2 ch, 8-bit), 30 pins Voltage : 5.0V
Практика ремонта
поступил в ремонт с диагнозом
Состав телевизора:
MAIN: MS308C1-ZC01-01 PANEL: LQ315T3HC34
Первичная диагностика показала исправность платы MS308C1-ZC01-01, все необходимые для работы телевизора напряжения присутствовали. телевизор реагировал на комманды с пульта управления, но включался без подсветки матрицы экрана.

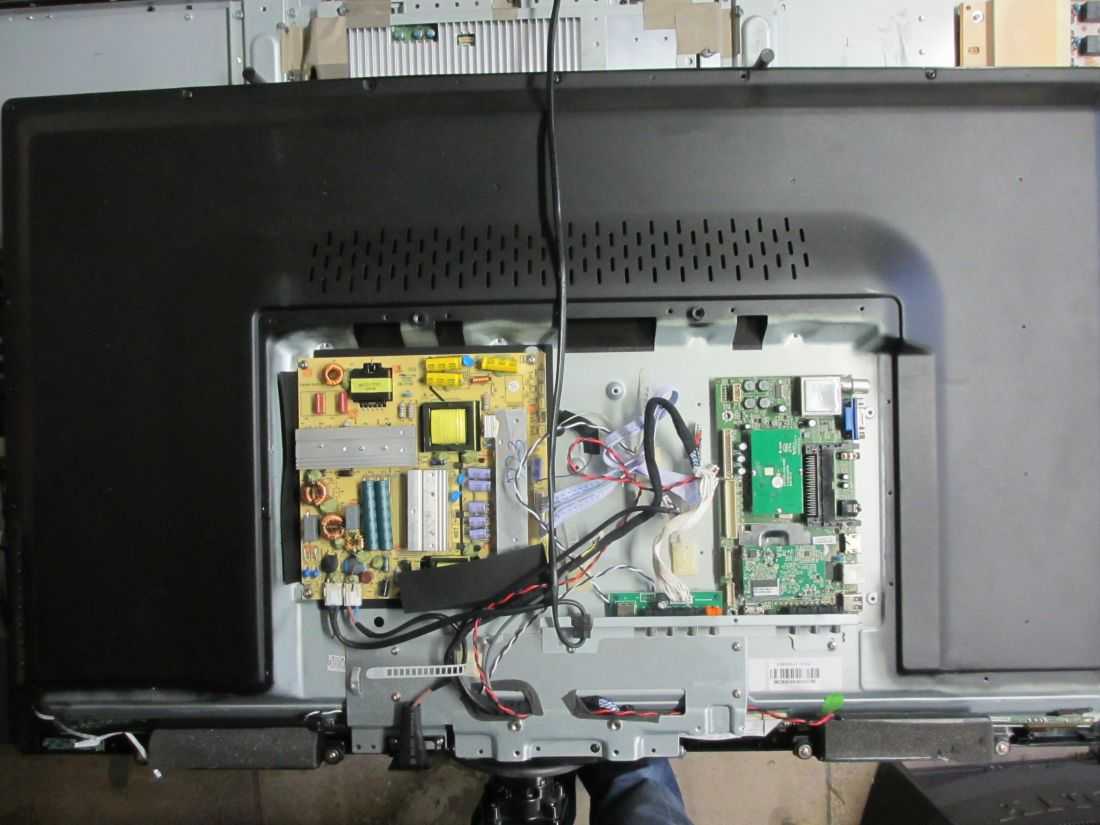

Произведена разборка панели LQ315T3HC34:
Подсветка телевизора MYSTERY MTV-3226LT2 состоит из трех линеек LED315D10-07B по 10 светодиодов в каждой. светодиоды 3В.
Аналогичные по размеру и параметрам светодиодов линейки с маркировкой 315D10-ZC14-03:
Оба комплекта поставляются на алюминиевой подложке, что увеличивает теплообмен и уменьшает перегрев светодиодов во время работы. Аналогичные совместимые комплекты имеют также такие маркировки:
- 32PAL535
- 151020B3
- 31500MC1
- 170118B2
- 31500MA9
- LED315D10-ZC14-07(A)
- LED315D10-07(B)
- pn:30331510209
- pn:30331510210
- pn:30331510211
- pn:30331510213
- pn:30331510219
В телевизоре JVC LT-32M345 применяются аналогичные линейки с тем же колличеством светодиодов но с другим расположением разъемов питания.
MSDV3222-ZC01-01 доработка. Уменьшение тока.
Управление подсветкой в MYSTERY MTV-3226LT2 реализовано драйвером AP3064-G1 с четырьмя каналами CH1-CH4. В случае если какой либо из каналов не задействован в питании подсветки он остается открытым.
Замер тока на работающей подсветке показал значение в 460mA, что очень много для такого типа светодиодов и именно эта причина в основном приводит в выходу светодиодов из строя.
Обратим внимание на вывод ISET (pin2) драйвера AP3064-G1. С данного пина на землю установлен резистор номиналом 10K
Данный резистор является датчиком тока. Ток на каналах светодиодных линеек обратно пропорционален номиналу резистора установленному по Pin2 микросхемы AP3064-G1. Для уменьшения тока на светодиодных линейках необходимо увеличить номинал данного резистора
Обратите внимание что на плате имеется посадочное место под еще один резистор на том же Pin2. Для уменьшения тока я установил резистор номиналом 22k, что привело к уменьшению тока до 200mA
После выполненных работ телевизор вернулся в рабочее состояние:
MS308C1-ZC01-01 не включается:
В случаях если у вас имеется неисправность самой платы MS308C1-ZC01-01 читайте статью по ремонту MYSTERY MTV-1928LT2 на шасси MS308C1-ZC01-0
