LG 47LE5500. Ремонт, схема, сервис

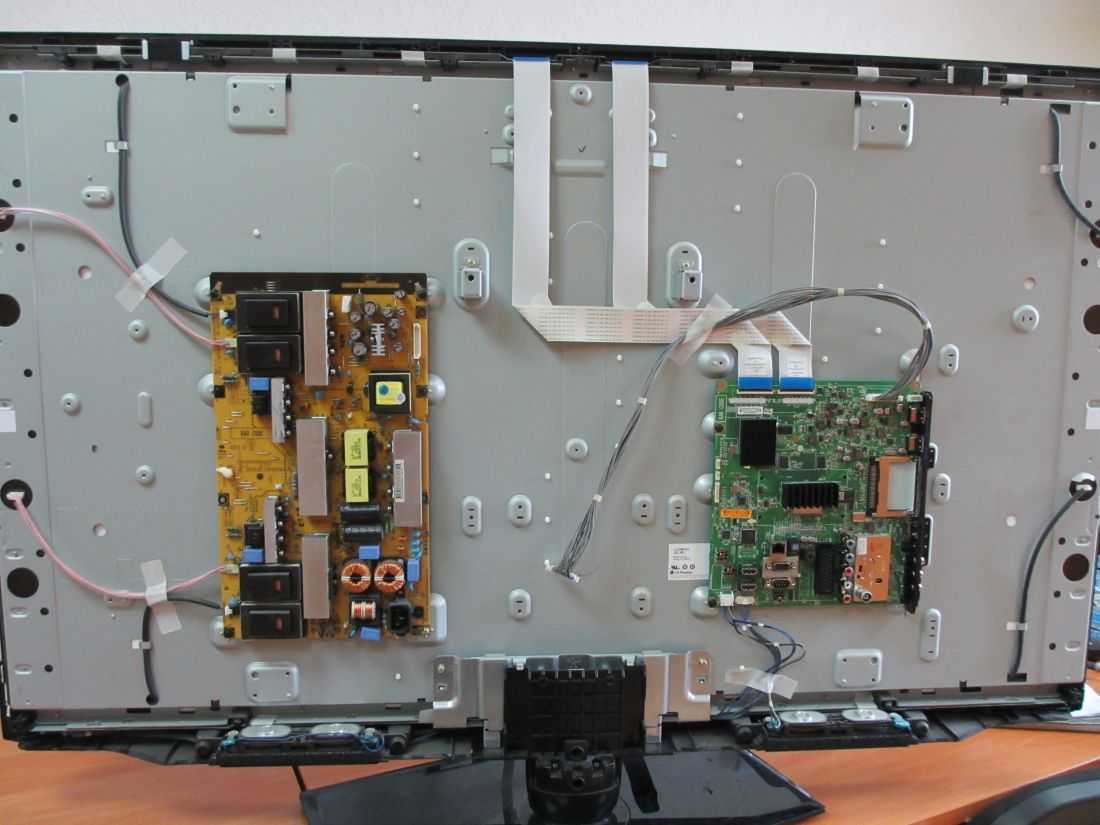

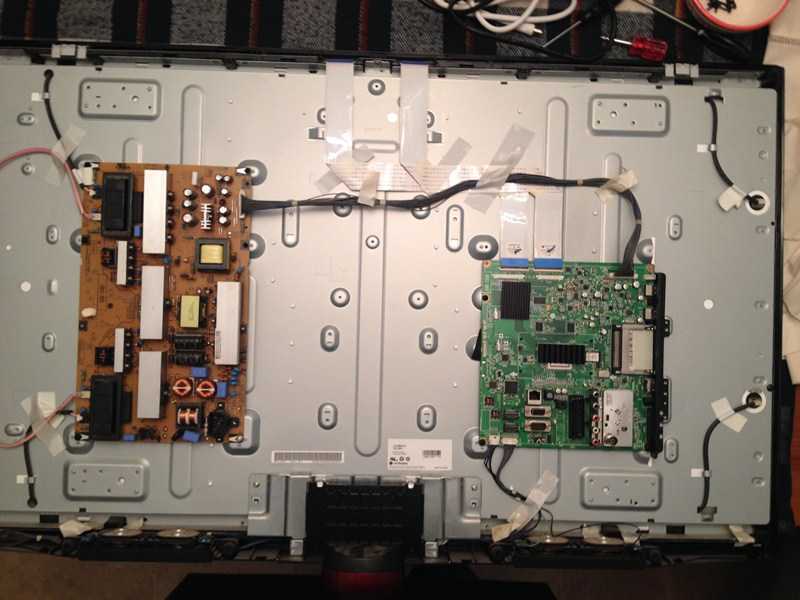

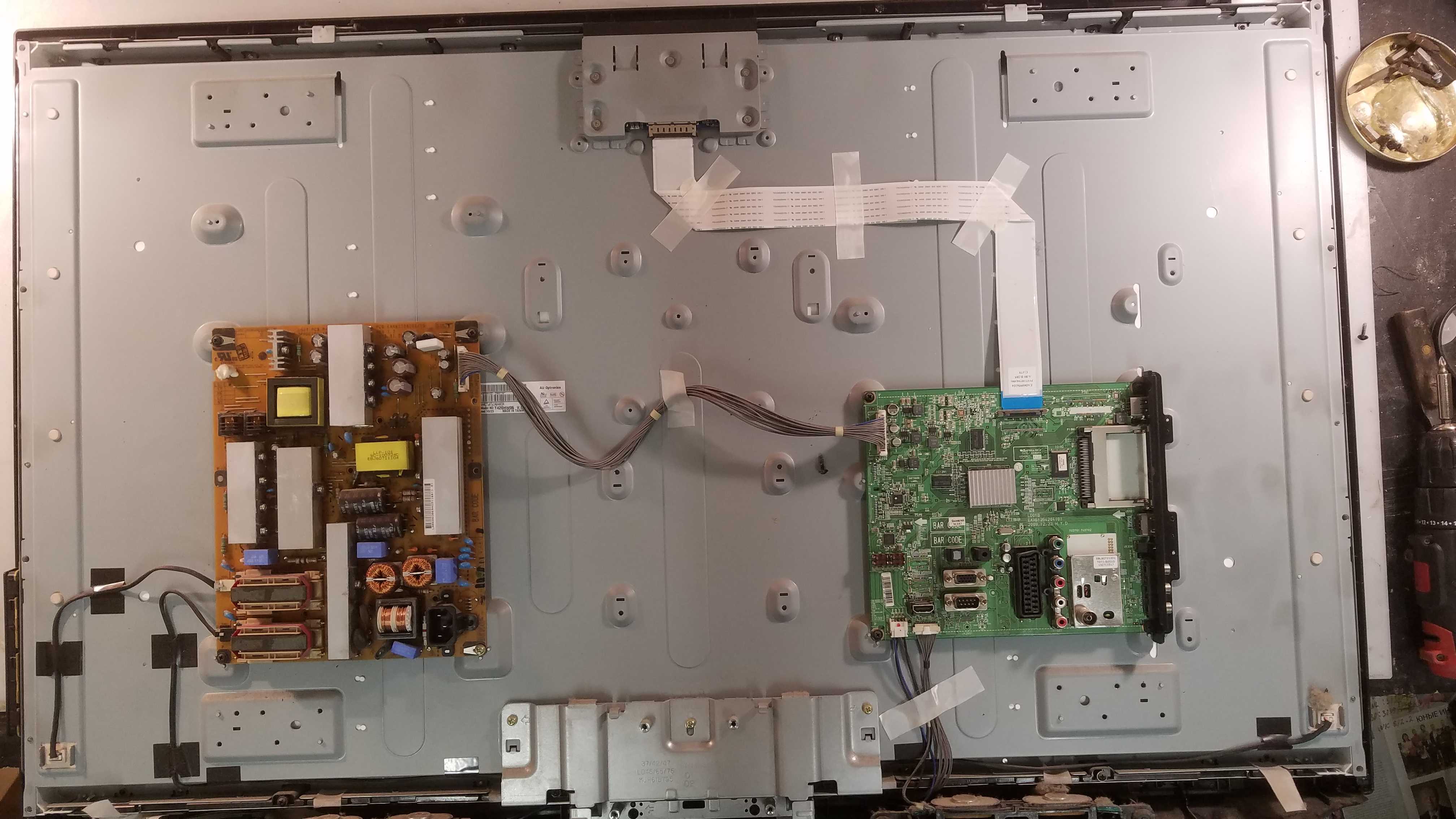

LG LEDModel: 47LE5500 ZA
Chassis/Version: LD03E
Panel: LC470EUH (SC)(A1)
LED driver (backlight): integrated into PSU

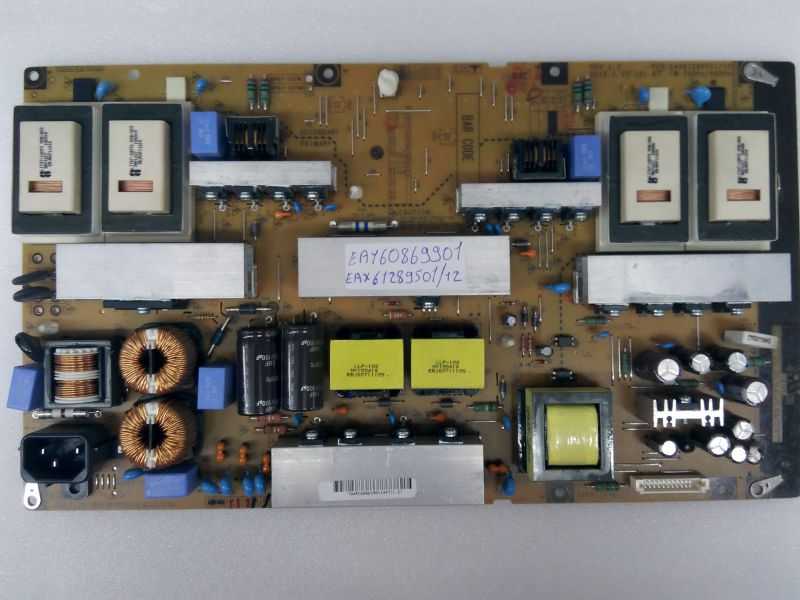

Power Supply (PSU): PLDH-L904A EAY60803501 3PCGC10008A-R
PWM Power: VIPER27H (Standby), ICE2PCS04 (PFC), L6599D
MainBoard: EAX61742609 (1) // EAX61742608
IC MainBoard: LGE3556C, M24C16, MX25L4005CM2I, NAND TC58NVG2S3…, TDA19997HL/C1 ,NTP-7000
Тuner: TDFR-G155D
Возможные проявления неисправностей
– Телевизор LG 47LE5500 не включается и не подаёт никаких признаков включения, на кнопки управления и на пульт не реагирует.
Скорее всего в этом случае неисправен основной импульсный источник питания (ИИП) PLDH-L904A.
Необходимо замерить в его вторичных цепях выходные напряжения, а в случае их полного отсутствия, следует проверить исправность силовых ключей и выпрямительных диодов на наличие возможного пробоя (КЗ).При любых пробоях полупроводников во вторичных цепях, преобразователь обычно может штатно работать в аварийном режиме короткого замыкания. Выходные напряжения при этом отсутствуют. А при КЗ в силовых элементах первичной цепи, как правило, обрывается сетевой предохранитель и реже датчик тока в истоке ключа.Пробой ключей Mos-Fet, используемых в импульсных источниках, часто бывает вызван неисправностями других элементов, например, в цепи питания ШИМ-регулятора, в частотозадающих или демпферных цепях, а так же в Отрицательной Обратной Связи стабилизации. Микросхемы ШИМ (PWM) VIPER27H (Standby), ICE2PCS04 (PFC), L6599D обычно проверяются заменой на новые, либо заведомо исправные.
– Отсутствует изображение, но есть звук и реакция на команды с пульта ДУ. Либо изображение появляется сразу после включения и пропадает.
В некоторых из таких случаев неисправность вызвана отсутствием подсветки дисплея.
Причиной тому может быть обрыв в цепи светодиодов, либо проблема в стабилизации их питания.Выявить обрыв в линейке светодиодов без разборки панели простым мультиметром невозможно. Светодиоды соединены последовательно и, чтобы открыть их переходы, потребуется напряжение в несколько десятков вольт. В идеале для таких целей подойдёт источник тока. Можно вскрыть панель и проверить отдельно каждый светодиод. Обычно китайские мультиметры слегка засвечивают один 3-вольтовый LED, если подключить к нему щупы в прямом направлении (красный щуп – к аноду, чёрный – к катоду). У сдвоенных 6-вольтовых показателем исправности LED-а может служить PN-переход его аварийного стабилитрона. В случае неисправности LED-а его стабилитрон будет либо оборван, либо пробит в К/З.
– Телевизор не включается, на пульт не реагирует. Индикатор моргает либо сигнализирует дежурный режим.
Ремонт или диагностику материнской платы EAX6174260908 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение).
Сложный ремонт платы MB (SSB) в некоторых случаях возможен и практикуется ремонтниками. Для этого следует проверить и, при необходимости, заменить элементы LGE3556C, M24C16, MX25L4005CM2I, NAND TC58NVG2S3…, TDA19997HL/C1 ,NTP-7000. Неисправности чипов BGA обычно легко выявить методом прогрева.
В случаях отсутствия настройки на каналы эфирного или кабельного телевидения, следует убедиться в корректности ПО, а так же в соответствии номиналам питающих напряжений на выводах тюнера TDFR-G155D. Так же необходимо проконтролировать с помощью осциллографа наличие импульсов обмена данными тюнера с процессором по шине I2C.
Внимание владельцам телевизоров! Попытки самостоятельного ремонта LG 47LE5500 не рекомендованы производителем и могут привести к серьёзным негативным последствиям!
Типовые дефекты телевизоров LG c процессорами LGE3556C спровоцированы его тяжёлым температурным режимом и качеством самого процессора LGE3556C.Внешние проявления могут быть различными – не работает тюнер или внешние входы, либо телевизор не включается, например, моргает контрольной лампочкой или висит на заставке.Если при прогреве процессора, работоспособность восстанавливается, в таких случаях иногда может помочь реболл. Тогда есть возможность продлить жизнь телевизора с помощью дополнительного теплоотвода или кулера. При замене процессора следует учитывать, что они сняты с производства и все LGE3556C, что присылают продавцы ALIexpress, в большинстве случаев БУ, чаще уже неисправные.
