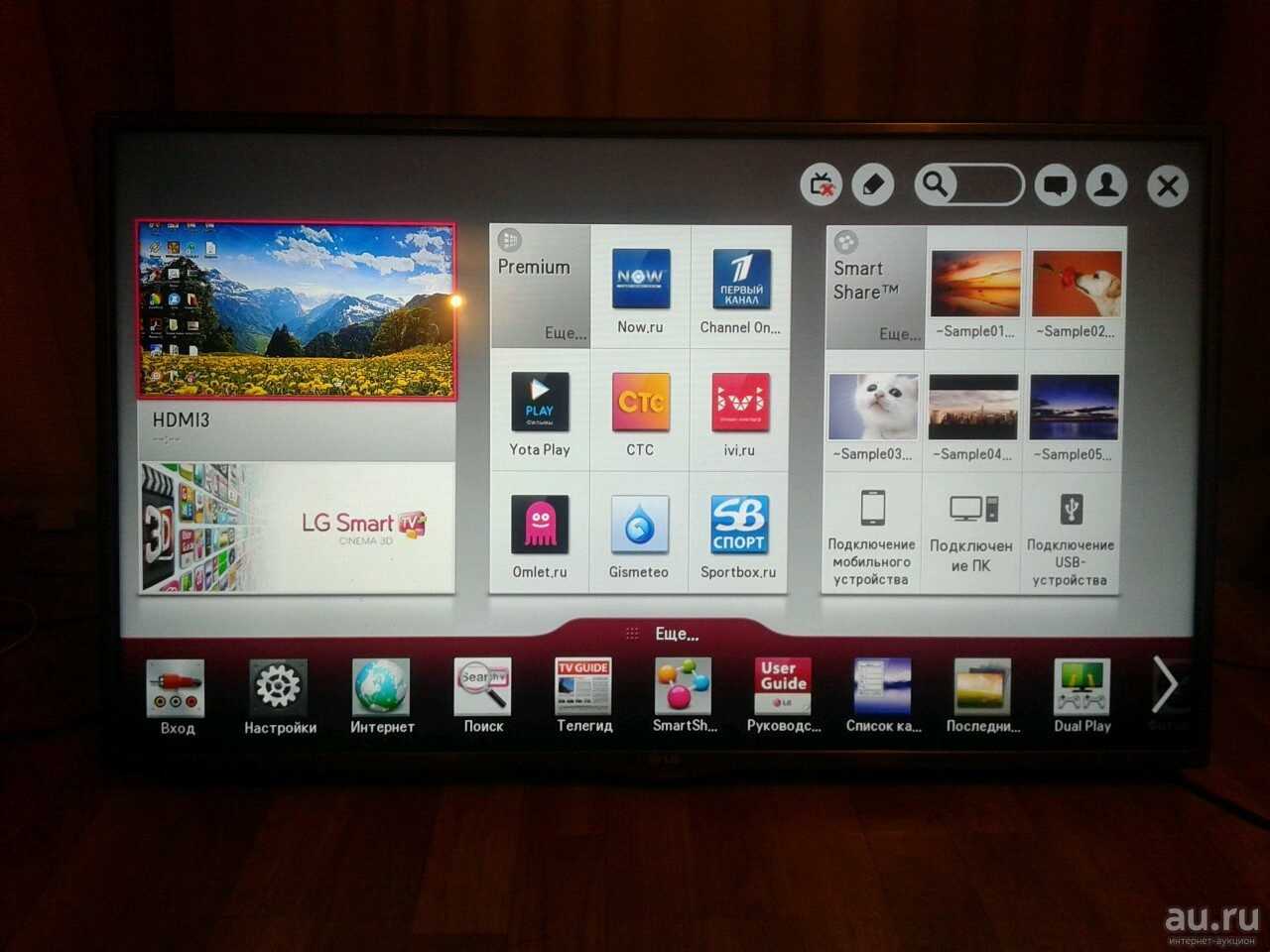

LG 32LA621V

Практика ремонта

Состав телевизора:

Шасси LD33B MAIN:EAX64797004(1.1) PANEL: LC320DUE (SF)(U1) PSU: EAX64881301

Первичная диагностика показала исправность основных модулей телевизора. При включении телевизора подсветка появляется на 1 секунду и пропадает. Произведена разборка матрицы телевизора с целью диагностики исправности светодиодов подсветки.

Подсветка телевизора состоит трех лент: две по 7 светодиодов и одна 8 светодиодов. В данном случае для подсветки установлены светодиоды LG INNOTHEK 2835 3В 1Вт. Маркировка светодиодных линеек: 6916L-1107A.

Светодиодные ленты данной серии матриц LG также могут иметь маркировку: 6916L-1204A/6916L-1205A,6916L-1105A/6916L-1106A,6916L-1295A/6916L-1296A — так маркируется один и тот же комплект лент (A1B1 A2)

Лента A1 имеет 7 светодиодов, лента A2 имеет 8 светодиодов.

Комплект светодиодных лент для ремонта подсветки LG 32LA620V можно приобрести здесь:

Как оказалось телевизор ранее ремонтировался неизвестным мастером и им был произведен вот такой вот ремонт:

Взамен одного сгоревшего светодиода на его место припаян кусок ленты со светодиодом и с приклееной линзой .

Ни в коем случае не рекомендую ремонтировать таким образом, так как неисправность подсветки и выход светодиодов из строя в основном связан с завышенным током питающим светодиоды, установленным заводом-производителем. Рекомендую менять все светодиоды при выходе хотя бы одного из них, так как оставшиеся «живые» светодиоды уже работали на пределе нагрузки и срок их работоспособности сократился при эксплуатации под завышенным током. А лучше заменить подсветку комплектом. И в обязательном порядке после ремонта слудет уменьшить ток питающий светодиоды.

EAX64881301 Доработка и уменьшение тока:

Управление подсветкой на данной плате реализовано драйвером BD9483F. Выход подсветки имеет два канала, один на одну ленту и второй на две ленты. Датчиком тока в данной схеме являются пары низкоомных SMD резисторов соединенных параллельно друг другу: три пары на один канал и четыре на другой, см. фото:

Замеры тока на каналах в заводском исполнении показывают значение в 310 mA.

Для уменьшения тока питающего подсветку необходимо убратьв каждом канале по одному резистору, тем самым увеличив общее сопротивление пар резисторов, что приведет к ограничению тока до 250 mA вместо заводских 310 mA. К примеру можно убрать из схемы резисторы R812 и R829.

Та же самая схема применена в некоторых телевизорах LG серии LA с диагоналями 40 и 42».

Принцип работы LED/OLED-матриц

Принцип работы матриц современных телевизоров важно знать по одной причине — выход подсветки из строя не является такой уж серьезной проблемой. Сам экран телеприемника изготовлен из миллионов цветных светодиодов небольшой яркости свечения

Чтобы можно было увидеть картинку на экране телевизора, матрица оснащается яркой светодиодной подсветкой белого свечения. Именно ее свет, окрашиваемый впоследствии LED/OLED-светодиодами матрицы, мы и видим в телевизоре. Конструкция светодиодного экранного модуля современных телеприемников имеет примерно следующий вид:

Из схемы видно, что подсветка является вспомогательным компонентом экранного модуля телевизора. Выход этого устройства из строя никак не влияет на работу самого экрана. В этом легко убедиться. Включите телевизор (желательно, чтобы свет в помещении отсутствовал) и направьте свет от фонарика на экран. В месте, куда падает свет от фонаря, будет заметна картинка, отображаемая в данный момент на экране. Например:

На фотографии видно, что в месте падения лучей от фонарика немного просматривается изображение с экрана телевизора. Если в вашем случае наблюдается та же картина, значит матрица телеприемника исправно работает — это хорошая новость, потому как ее замена будет стоить примерно 70% от стоимости самого телевизора. Если же требуется отремонтировать только подсветку, то эта процедура не столь дорогая.

Описание LG 32LA621V

Эта модель телевизора оснащена не только различными видами современных тюнеров и может принимать сигнал напрямую от аналоговой, цифровой или спутниковой антенны (без приставки), но и имеет подтвержденную совместимость с ведущими телевизионными операторами России. Если вы обслуживаетесь у одного из ниже перечисленных операторов, то ваш телевизор настроит все каналы автоматически.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные характеристики

Тип:

ЖК-телевизор

Диагональ:

32″ (81 см)

Поддержка 3D:

есть, поляризационная технология, конвертация 2D в 3D

Частота обновления:

200 Гц

Поддержка HD:

1080p Full HD

Формат экрана:

16:9

Разрешение:

1920×1080

Светодиодная (LED) подсветка:

есть, Direct LED

Стереозвук:

есть

Smart TV (доступ в интернет):

есть

Интерфейсы

Выходы:

оптический

Входы:

AV, компонентный, SCART, RGB, HDMI x3, MHL, USB x3, Ethernet (RJ-45), Wi-Fi, WiDi, Miracast

Разъем для наушников:

есть

Поддержка Wi-Fi:

есть

Разъемы на передней/боковой панели:

HDMI

Поддержка CI:

есть

Дополнительно

Цвет:

темно-серый

Потребляемая мощность:

80 Вт

Дополнительная информация:

Motion Clarity Index 200 Гц; 4 пары 3D-очков в комплекте; Dual Play; процессор Dual Core

Возможность крепления на стену:

есть

Размеры с подставкой (ШxВxГ):

733x499x242 мм

Вес с подставкой:

7.6 кг

Размеры без подставки (ШxВxГ):

733x433x78 мм

Вес без подставки:

6.4 кг

Замок Kensington:

есть

Защита от детей:

есть

Поддержка 24p True Cinema:

есть

Поддержка DLNA:

есть

Поддержка Skype:

есть

Звук

Объемное звучание:

есть

Акустическая система:

два динамика

Мощность звука:

20 Вт (2х10 Вт)

Декодер Dolby Digital:

есть

Декодеры аудио:

Dolby Digital

Прием сигнала

Поддержка стереозвука NICAM:

есть

Телетекст:

с памятью на 2000 стр.

Поддержка телевизионных стандартов:

PAL, SECAM, NTSC

Поддержка DVB-T:

DVB-T MPEG4

Поддержка DVB-T2:

есть

Поддержка DVB-C:

DVB-C MPEG4

Поддержка DVB-S2:

есть

Поддерживаемые форматы входного сигнала:

480i, 480p, 576i, 576p, 720p, 1080i, 1080p

Доступные разрешения при подключении к ПК:

1920×1080

Поддержка DVB-S:

есть

Основные технические характеристики

Тип продукта
Тип	ЖК телевизор
ТВ
Системы приема телевизионного сигнала	NTSC, PAL, SECAM, DVB-T2 (цифровое наземное), DVB-C (цифровое кабельное), DVB-S2 (цифровое спутниковое)
Экран
Технология	TFT 3D
Диагональ	32 »
Разрешение (макс.)	1920 x 1080
Формат экрана	16:9
Габариты и вес
Ширина	73.3 см
Высота	44 см
Глубина	7.8 см
Вес	6.4 кг
Ширина (с подставкой)	73.3 см
Высота (с подставкой)	50 см
Глубина (с подставкой)	24.2 см
Вес (с подставкой)	7.6 кг

Причины неработоспособности подсветки

Отказ работы подсветки может быть связан с одной из двух причин:

1. Неполадки в работе самой подсветки.
2. Неисправности модуля управления подсветкой (драйвера).

Иногда неработоспособность подсветки вызвана обеими причинами одновременно, но это достаточно редкое явление.

Сама же неисправность того или другого электронного компонента экрана телевизора чаще всего становится следствием перепадов напряжения в электросети. Если на блок питания телеприемника приходит напряжение, несоответствующее требуемым для работы значениям, тот может давать сбои. Всплески выходного тока, напряжения, частоты и т.д. могут стать причиной перегорания самой подсветки либо модуля управления. Зачастую единственным выходом из ситуации является замена перегоревших комплектующих.

Перегорание драйвера подсветки

Драйвер (контроллер) подсветки — это всего лишь небольшая микросхема, помещенная на отдельной либо входящая в конструкцию основной платы управления телевизора. Например, на этой фотографии изображен драйвер MAP3202, отвечающий за управление подсветкой в телевизорах LG серии 32LN540V:

Микросхема имеет достаточно большие габариты, чтобы ее можно было при необходимости перепаять, используя самый обыкновенный паяльник. Кроме того, конкретно этот драйвер имеет невысокую стоимость — примерно 1-2$. Т.е. при наличии инструментов и навыков в паянии отремонтировать плату управления светодиодной подсветкой можно и самостоятельно.

Можно ли заменить подсветку самостоятельно?

Подсветка — достаточно простой электронный компонент. Состоит он из нескольких десятков или сотен светодиодов белого свечения. Обычно эти светодиоды объединяются в ленты, располагающиеся горизонтально либо вертикально с одинаковым расстоянием между собой. Например, на фотографии ниже показан модуль подсветки у телевизоров LG модельного ряда 42LA6230:

Каждая из 5 светодиодных лент имеет 10 светодиодов в своей конструкции, т.е. всего их 50. Ленты могут быть выпаяны из модуля подсветки и затем также легко заменены новыми.

Частный случай поломки подсветки — перегорание одного или нескольких светодиодов — показан на изображении ниже:

Отсюда видно, что светодиодные ленты расположены за экранным модулем телевизора. Т.е. их можно отремонтировать или заменить в любой момент. Но делать это без наличия опыта в ремонте деликатной электротехники не рекомендуется.
