Телевизор LG 32LN541U Ремонт подсветки EAX64905001 ДОРАБОТКА
Телевизор LG 32LN541U-ZB
Поступил в ремонт телевизор с заявленной неисправностью:
«Звук есть» «Нет изображения»
На включение реагирует, Изображения нет.
Произведено вскрытие и осмотр деталей.
Для начала произведен внешний осмотр БП телевизора :
Блок питания аналогичный статье по ремонту LG 32LN540
- PSU: EAX64905001 ревизия 2.8
- LED драйвер MAP3202
- Матрица LC320DXE(SF)(R1)
Произведена разборка матрицы телевизора, обнаружено:
посветка из трех светодиодный лент по 7 светодиодов 3v 1Вт, на двух лентах выгорели светодиоды — заменены аналогично статье по ремонту LG 32LN540
EAX64905001 ДОРАБОТКА
Далее уменьшаем ток подсветки, дабы ленты прожили дольше заложенного заводом срока:
Датчиком тока является 4 пары SMD резисторов 4R3+3R9 :
Т.е в в цепи истока PF610BL (N-Channel Enhancement Mode MOSFET) (Внимание может стоять STN4NF20L на том же EAX64905001 rev.2.8) 4 парралельные цепочки SMD резисторов. Убираем 1 пару ток стал 290 mA, напряжение подсветки 74 v
До этого было 390 mA. Тем самым мы снизили токовую нагрузку на светодиодные ленты.
В наличии: Светодиодные ленты для ремонта подсветки телевизора LG 32LN541U.
Маркировка лент:
тип B1 и B2
По вопросам приобретения напишите нам в комментарии или позвоните, телефон в разделе КОНТАКТЫ
Отправка по России почтой.
ФОТО:
Написать комментарий:
Рецепты LG
2 апреля 2012
Мясо баранины
Баранья корейка в панцире из фундука и кинзы от известного шеф-повара Алексея Зимина
Понадобится: корейка баранья – 1 кг, фундук – 200 г, лук красный – 2 головки, чеснок – 8 зубчиков, кинза – 100 г, масло сливочное – 50 г, соль и черный молотый перец по вкусу. Приготовление: Баранью корейку очистите от пленок и срежьте весь жир с ребер и с мяса. Разрежьте корейку на четыре порции. Поставить корейку в печку на десять минут, выбрав режим конвекции. На половине сливочного масла обжарьте до мягкости мелко нарезанные красный лук и чеснок, посолите и поперчите.
9 августа 2011
+2
хлеб
Столовый хлеб от LG
При замешивании теста нужно проследить, чтобы колобок был плотным, чтобы не прилипал к стенкам. Если колобок все еще прилипает, добавляем муку небольшими порциями — до тех пор, пока не получим нужную кондицию. Самый приятный момент, когда вынимаешь горячее ведерко с дышашим хлебом и вытряхиваешь его на полотенце. Слюнки текут…
9 августа 2011
хлеб
Медово-горчичный хлеб от LG
Сладкую горчицу можно заменить на обычную, но взять ее поменьше, можно добавить зерен горчицы – они продаются в отделе специй – для красоты и аромата. При замешивании теста следим, чтобы колобок был плотным, не прилипал к стенкам, при необходимости добавляем муку небольшими порциями.
9 августа 2011
кулич
Кулич от LG
При замешивании теста нужно проследить, чтобы колобок был плотным, чтобы не прилипал к стенкам. Если колобок все еще прилипает, добавляем муку небольшими порциями — до тех пор, пока не получим нужную кондицию. Самый приятный момент, когда вынимаешь горячее ведерко с дышашим хлебом и вытряхиваешь его на полотенце. Слюнки текут…
Обзоры телевизоров
23 ноября 2021
обзор рынка
За высокое качество изображения — премиум цена
Роскачество обновило рейтинг телевизоров, исследовав совместно с европейскими институтами потребительских испытаний 73 новые модели. В пятерке лучших телевизоров оказались устройства в высокой ценовой категории средней стоимостью 179 тысяч рублей. В исследованиях участвовали телевизоры HiSense, LG, Philips, Samsung и Sony. По итогам испытаний по качеству изображения, звуку, энергоэффективности, удобству эксплуатации, возможностям подключения и т. д. лучшие результаты показали телевизоры LG с диагональю более 55 дюймов с матрицей OLED и поддержкой Dolby Vision и HDR.
25 мая 2021
обзор рынка
Роскачество совместно с Международной ассамблеей организаций потребительских испытаний (ICRT) представили обновленный рейтинг телевизоров, куда этой весной добавилась 21 модель.
12 декабря 2019
+1
статья
Телевизор – по-прежнему важнейшая техника в гостиной
В апреле 2019 года компания Sony провела исследование «Эволюция гостиной», и выяснила сколько в среднем люди проводят перед телеэкраном, в каком формате предпочитают смотреть программы и как обстоят дела с вопросом отцов и детей.
29 ноября 2019
+1
статья
GfK: телевизоры Sony BRAVIA в ТОП-5 самых продаваемых в России
По исследованиям GfK, одна из основных точек роста продаж телевизоров в этом году – сегмент с разрешением 4К, спрос на который вырос более, чем на 10% по сравнению с прошлым годом, что превышает средний показатель спроса по рынку ТВ в целом
Покупатели, меняя свой ТВ не по причине поломки, а скорее с целью улучшения, обращают внимание на качество изображения
12 марта 2019
мини-обзор
Маленькие радости для телевизора Harper
Телевизор, как и любая другая крупная и сложная покупка, требует дополнительных аксессуаров, чтобы раскрыть весь свой потенциал. В давние времена такими аксессуарами были антенна-усы и тумбочка-стол, а у некоторых категорий граждан кружевной платок и стакан с углем для защиты от излучения. Время идет, на смену кинескопам пришли не просто плоские и тонкие телевизоры, а настоящие медиацентры Смарт ТВ, со встроенными компьютерами. Аксессуары тоже изменились, но не утратили своей значимости.
Новости LG
29 марта 2023
Презентация
Первый Digital Signage проектор от LG обеспечивает захватывающие впечатления от просмотра
LG Electronics (LG) объявляет о запуске своего первого digital signage проектора, LG ProBeam 4K UHD (модель BU70QGA). Модель подходит для различных сред, в том числе художественных галерей, выставочных пространств, корпоративных лобби, розничных магазинов, демонстрационных залов, конференц-залов и учебных аудиторий. Новый digital signage проектор 4K обеспечивает четкие, впечатляюще большие изображения и имеет пиковую яркость 7,000 люмен ANSI – что является самым высоким показателем среди проекторов LG на сегодняшний день.
3 марта 2023
Презентация
Представьте, если бы существовал холодильник, который мог бы воспроизводить музыку и менять цвет в соответствии с вашим текущим настроением или оживлять интерьер вашей кухни. Такой холодильник действительно существует – недавно представленная модель MoodUP от LG. Благодаря такой разработке центра LG SIC как LG8111, встроенной системе искусственного интеллекта на чипе (SoC), техника компании привносит уникальные возможности и удобство использования.
1 марта 2023
Презентация
Встраиваемая бытовая техника LG для вашего интерьера кухни
Согласно исследованию сервисов «Работа.ру» и «Ремонт со Сберуслугами», порядка 40% россиян планируют провести ремонт своей квартиры или дома в 2023 году. В тоже время один из популярных трендов при обновлении кухни как в первичной, так и вторичной недвижимости – создание единого пространства, объединенного с гостиной. А значит техника для кухни должна в полной мере гармонировать с интерьером всего помещения и его цветовыми решениями.
28 февраля 2023
Презентация
Архитектура профессии коммуникатора 1994-202х
Долгожданная встреча с представителями масс медиа, общественных, правительственных, экономических и деловых кругов, профессионалами в области образования и известными деятелями культуры и искусства состоялась в Московском доме книге на Новом Арбате, где Татьяна Шахнес, старший директор по связям с общественностью и ESG проектам LG Electronics представила свою книгу «Рожденная с отраслью».
10 января 2023
Презентация
Советы по телевизорам
1 марта 2014
+1
совет профессионала
Как гамма-кривая помогает выбрать проектор или телевизор?
Выбирая самый лучший телевизор или проектор, мы чаще всего и не подозреваем, что главный вывод накануне покупки можно сделать, если каким-то чудом померять несколько важнейших параметров. Один из них — гамма-кривая, которая объективно покажет о цветовых возможностях облюбованной модели. Перед тем, как наглядно продемонстрировать, каким образом гамма влияет на изображение в проекторе или телевизоре, необходимо немного углубится в теорию. Корни проблемы кроются в том, что человеческий глаз видит иначе, чем камера или любой другой девайс.
Видео о телевизорах
3 мая 2019
видеообзор
Тест телевизора Harper 50U660TS
К нам на тест попал весьма добротный телевизор с большой диагональю. Он не претендует на премиум-сегмент, это — хорошая «рабочая лошадка», отрабатывающая каждый вложенный в нее рубль. В основе Harper 50U660TS — отличная по характеристикам IPS матрица, возможности которой, на наш взгляд, могут быть в большей степени раскрыты в последующих модификациях. Если подключить внешний источник со своими тонкими настройками (например, компьютер или планшет) эта матрица способна сотворить наяву настоящее виртуальное чудо.
8 сентября 2017
+1
видеообзор
Видеообзор телевизора Harper 43F660TS
К нам на тест попал добротный телевизор Harper 43F660TS, в котором установлена приличная матрица с приятной картинкой и практически идеальным цветовым охватом. Конечно, для уменьшения цены производителю пришлось пойти на некоторые технические компромиссы, установив не самую мощную аппаратную начинку, но ее вполне хватает для нормальной работы дома или на даче. Новая модель Harper адресована в первую очередь тем, хочет за не очень высокую цену иметь в своем доме универсальный развлекательный центр с очень достойным изображением, хорошим звуком и продвинутыми возможностями в области интернета.
14 мая 2017
видеообзор
Обзор Smart TV Harper 42F670T2S
Smart TV HARPER 42F670T2S — добротный телевизор, в котором установлена приличная матрица с хорошей цветопередачей, яркостью и углом обзора. Да, дизайн корпуса довольно скромен и нет функции 3D, но зато все остальные опции работают на ура. И стоимость телевизора на треть ниже, чем у именитых брендов. Использование в качестве телеоболочки OperaTV, конечно, смелое и оригинальное решение. Насколько широко эта платформа распространится в нашей стране, мы узнаем через некоторое время. Но в любом случае, эта оболочка не хуже других. И я бы рекомендовал телевизор HARPER 42F670T2S к покупке даже своим друзьям и близким.
Тесты телевизоров
7 февраля 2019
+4
соло-тест
Телевизор Harper 50U660TS: большая панель с кинотеатральной картинкой
Сегодня у нас на тесте телевизор Harper 50U660TS: смарт ТВ с экраном 50 дюймов и разрешением 4К. Его основная задача — стать центром мультимедийных развлечений в доме. Эта модель вполне может поработать и в качестве информационной панели – например, в общепите, в школе или учреждениях здравоохранениях. Особенно аппетитно будут смотреться в 4К меню на ланч, а электронная очередь к врачу избавит посетителей от сутолоки в поликлинике… Так что, бюджетный телевизор с большим экраном будет интересен многим: и для дома, для семьи и для бизнеса.
21 мая 2018
+3
тест-драйв
Телевизор Harper 49U750TS: открываем премиум сегмент за доступную цену
Наверное, такая ситуация была у каждого: в продаже уже появился топовый смартфон, камера или телевизор, но покупку флагмана приходится откладывать, потому что наши желания не всегда совпадают с нашими возможностями. Но с этим флагманом, думаю, будет другая ситуация. Сегодня к нам на обзор пришел 4К Смарт ТВ Harper 49U750TS, который за вполне доступную цену несет в массы настоящий премиум сегмент: большую диагональ экрана, ультравысокое разрешение и неплохой набор Смарт-опций, характерный для очень дорогих девайсов. Нам лишь остается убедиться, что иногда справедлива и такая логика: платишь меньше, а получаешь больше!
24 января 2018
+4
соло-тест
Тест Harper 32R575T: просто телевизор для дома и дачи
В советские времена в магазине сложно было найти любой телевизор. А теперь сложно найти самый простой и самый обычный – без 3D, без Смарт, без выхода в интернет и без Wi Fi… А на удаленную дачу, где и мобильный телефон не всегда звонит, требуется иной раз именно такой телеприемник. Зачем же переплачивать за ненужные функции? Кто ищет именно такую модель, могу подсказать: присмотритесь к телевизору Harper 32R575T — редкий ныне вид обычных ТВ, которые отлично подойдет для дачи или в качестве второго телевизора на кухню, а, может, и в качестве первого — людям пожилого возраста, которым новомодные навороты и даром не нужны…
11 сентября 2017
+3
тест-драйв
Тест-драйв телевизора Harper 43F660TS: в самом эпицентре домашних развлечений
К нам на тест прибыл очередной телевизор Harper 43F660TS, который оказался вполне классической смарт моделью на базе Android с диагональю 43 дюйма иразрешением FullHD, cWiFi и прочим наборомпопулярных сервисов. Несмотря на наличие всех современных функций (не хватает, пожалуй, только 3D), телевизор относится к бюджетной категории: его стоимость заметно ниже аналогов именитых брендов — примерно на 30-50 процентов.Перед нами стоит вполне очевидная задача: проверить качествонового телевизора со средней диагональю по всем основным функциям. Не скрываются ли какие-либо подвохи за более низкой ценой?
27 апреля 2017
соло-тест
Тест Smart-телевизора Harper 42F670T2S: вот это совсем другая OperaTV!
Запомните новое имя – компания HARPER. Телевизоры под этой торговой маркой продаются в России и странах СНГ (например, в Казахстане) в течение нескольких лет, но только в этом году присутствие этого бренда на российском рынке уже невозможно не замечать.Сегодня мы тестируем Smart телевизор HARPER 42F670T2S – с матрицей FullHD, со связью по WiFi и с цифровым тюнером DVB-T2 (T/C). Из современных технологий здесь нет только функции 3D. Зато цена у новинки – приятная во всех отношениях, всего около 20 тысяч рублей…
Новости телевизоров LG
25 апреля 2023
Презентация
Телевизоры LG OLED EVO 2023 признаны за свой устойчивый дизайн
Компания LG Electronics (LG) объявляет о том, что телевизоры серии LG OLED evo 2023 года получают сертификаты Reducing CO21 и Measured CO22 от Carbon Trust и экологические знаки от Société Générale de Surveillance SA (SGS) третий год подряд. Высокое признание указывает на постоянные усилия LG в области ESG по сокращению пластиковых отходов.
30 августа 2022
Презентация
97-дюймовый OLED-телевизор LG G2 «Evo gallery edition» готов дебютировать на рынке
Компания LG Electronics (LG) объявила, что самый большой в мире OLED телевизор – LG OLED evo Gallery Edition, модель 97G2, скоро будет доступен для покупки на мировых рынках. Конкретные даты запуска на ключевых рынках будут сообщены в ближайшие недели.
24 августа 2022
Презентация
Алиса в Smart телевизорах LG
Алиса доступна во всех моделях умных телевизоров LG 2022 года. Голосовой ассистент и её новые умения появляются в телевизорах по мере обновления прошивки. Помимо этого, у голосового ассистента Алисы есть собственная кнопка на пульте у моделей телевизоров LG на webOS22.
4 августа 2022
Презентация
Чистые цвета и широкий выбор диагоналей для разных интерьеров
LG Electronics (LG) представляет на российском рынке серии телевизоров LG NanoCell NANO769QA, NANO776QA и NANO756QA 2022 года. Отличительными особенностями новинок являются технология NanoCell, обеспечивающая реалистичную цветопередачу в качестве Real 4K, интеллектуальный процессор α5 Gen5 4K, операционная система WebOS и поддержка системы умного дома ThinQ AI, а также различные размеры диагоналей экрана для разных интерьеров.
31 мая 2022
Презентация
Новая серия телевизоров LG QNED: технологии для впечатляющих цветов и контраста
LG Electronics (LG) представляет на российском рынке серию телевизоров LG QNED QNED816QA. Отличительными особенностями новинок является запатентованная технология Quantum Dot c NanoCell от LG, которая обеспечивает потрясающее качество изображения с более точными цветами и увеличенным контрастом и яркостью.
Интервью телевизоров LG
28 декабря 2020
+1
LG: 2020 — год скорости и чуткого отношения друг к другу
Каким стал 2020 год для компании LG? Какая техника бренда стала популярной у россиян в этом непростом году? Какие интересные новинки ждут нас в 2021 году?
Обо всем без утайки рассказал г-н ЕнгНам Ро (YoungNam Roh), президент компании LG Electronics в России и странах СНГ.
Нажимайте, чтобы узнать все подробности!
30 октября 2019
+2
LG: о трендах, специфике и прогнозах на будущее
В штаб-квартире LG Electronics в Сеуле Наталья Смирнова поговорила с руководителем международного подразделения по продажам и маркетингу техники для кухни, бизнес-подразделение бытовой техники и климатических систем LG господином ЕнгНам Ро.
Он рассказал о новинках бытовой техники LG, о том, какие модели пользуются спросом в России, и что будет популярно в ближайшем будущем.
Новости телевизоров
3 февраля 2023
Картинки с выставки
Выставка «Путь воды» в Москвариуме
Не знаете, куда сходить с детьми ?
В Москвариуме на ВДНХ начала работать выставка «Путь воды».
Думаете, это скучные залы с экспонатами под стеклом?
Нет, это веселая игра, квест, о котором ваш ребенок будет взахлеб рассказывать друзьям-приятелям!
5 августа 2022
Презентация
HIPER расширяет свой ассортимент доступными умными телевизорами на платформе «Яндекс».
Бренд HIPER, один из ведущих производителей потребительской электроники на российском рынке, представляет новое для себя направление – умные телевизоры на платформе «Яндекс». На данный момент ассортимент HIPER насчитывает 6 моделей с диагоналями от 24 до 65 дюймов, среди которых пользователь сможет подобрать телевизор под свои требования и бюджет.
1 июня 2022
Презентация
RUTUBE представил обновленные приложения для Smart TV
Обновленную версию приложений RUTUBE можно найти на телевизорах с функцией Smart TV, работающих на всех основных операционных системах, в том числе Android TV (Sony, Xiaomi, Haier и др), Tizen (Samsung), WebOS (LG), VIDAA (Hisense, Toshiba) и других. Также приложение доступно на телевизионных приставках Apple TV.
24 марта 2022
В России появились новые телевизоры Toshiba серии Х8900
В России появились новые версии телевизоров серии Bazooka – X8900KE с диагональю 65 дюймов. Модели премиум-класса оснащены OLED-дисплеем (4K ULTRA HD), специальным чипом HDR10+ и поддерживают технологию REGZA Graphics Engine 4k PRO для яркой и контрастной картинки.
16 марта 2022
Презентация
Hisense официально выпустила первый самостоятельно созданный процессор Hi-View HV8107
Hisense официально выпустила первый самостоятельно созданный процессор Hi-View HV8107. Он поддерживает разрешение 8К и алгоритмы анализа на основе Искусственного интеллекта. Разработка укрепляет конкурентные преимущества компании на рынке технологий воспроизведения изображения. Новый процессор знаменует собой прорыв Hisense в области коммерческого использования 8K для создания решений с поддержкой видео сверхвысокой четкости (UHD).
Инструкция и руководство для LG 22LN450U на русском на английском
S MANUAL LED TV Please read this manual carefully before ope.
Led tv, Owner’s manual
Please read this manual carefully before operating
your set and retain it for future reference.
P/NO : MFL67707907(1304-REV01)Printed in Korea
* LG LED TV applies LCD screen with LED backlights.

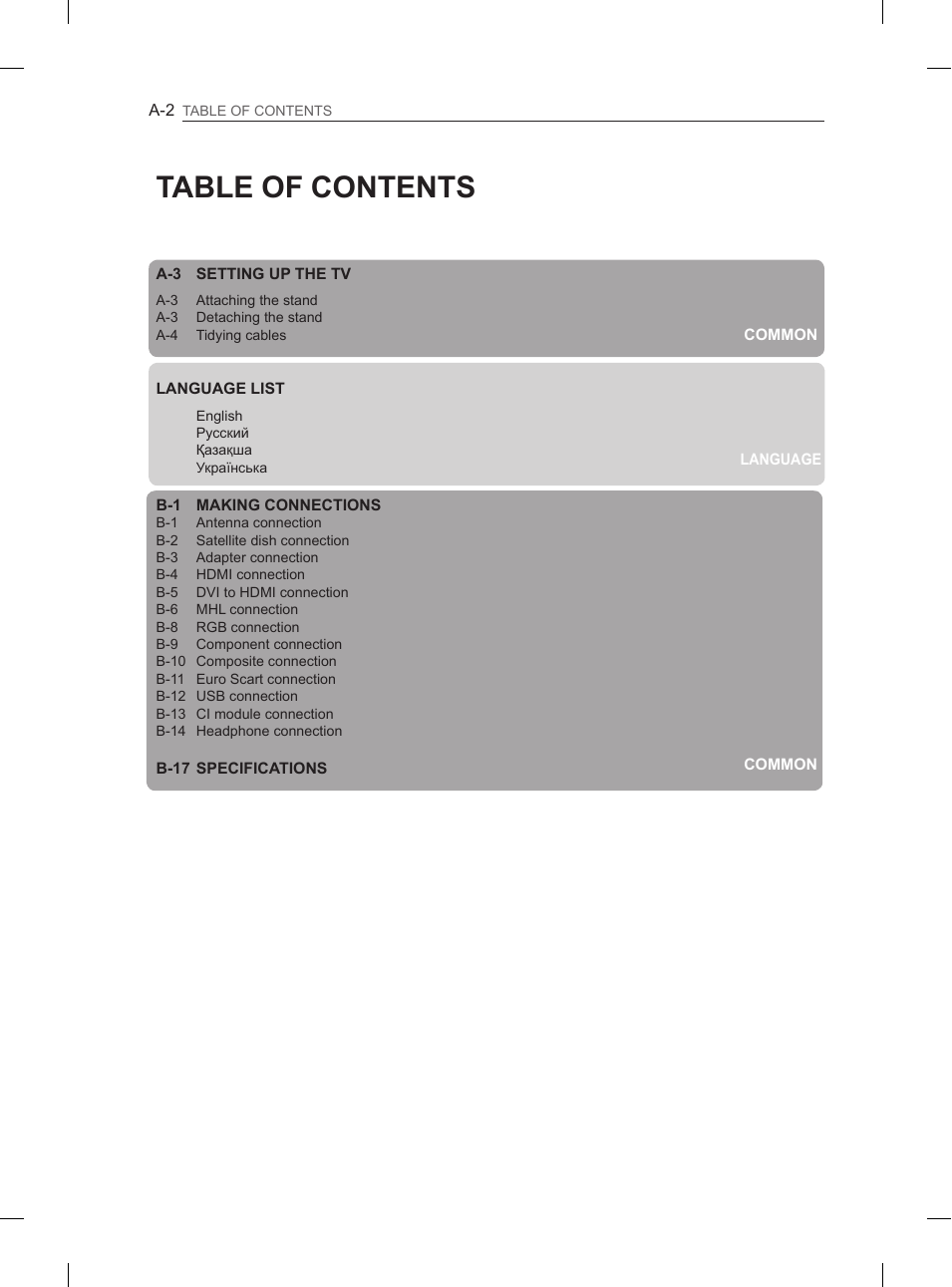

TABLE OF CONTENTS TABLE OF CONTENTS A.
TABLE OF CONTENTS
TABLE OF CONTENTS
A-3 Attaching the stand
A-3 Detaching the stand
A-4 Tidying cables
LANGUAGE LIST
B-1 MAKING CONNECTIONS
B-1 Antenna connection
B-2 Satellite dish connection
B-3 Adapter connection
B-4 HDMI connection
B-5 DVI to HDMI connection
B-6 MHL connection
B-8 RGB connection
B-9 Component connection
B-10 Composite connection
B-11 Euro Scart connection
B-12 USB connection
B-13 CI module connection
B-14 Headphone connection
B-17 SPECIFICATIONS

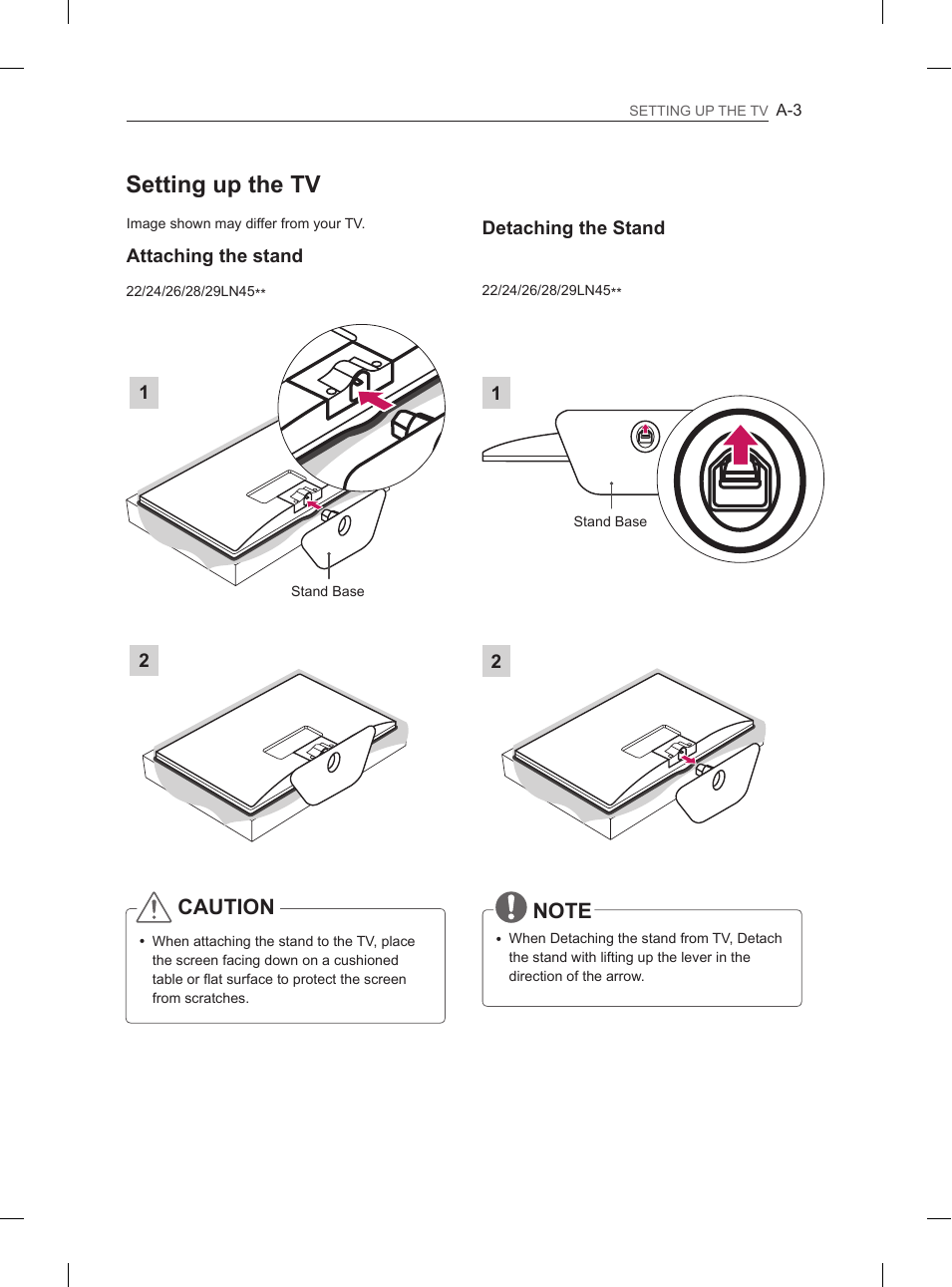

Setting up the tv, Caution
SETTING UP THE TV
When attaching the stand to the TV, place the screen facing down on a cushioned table or flat surface to protect the screen from scratches.
Setting up the TV
Image shown may differ from your TV.
Attaching the stand
Detaching the Stand
When Detaching the stand from TV, Detach the stand with lifting up the lever in the direction of the arrow.
Caution
SETTING UP THE TV

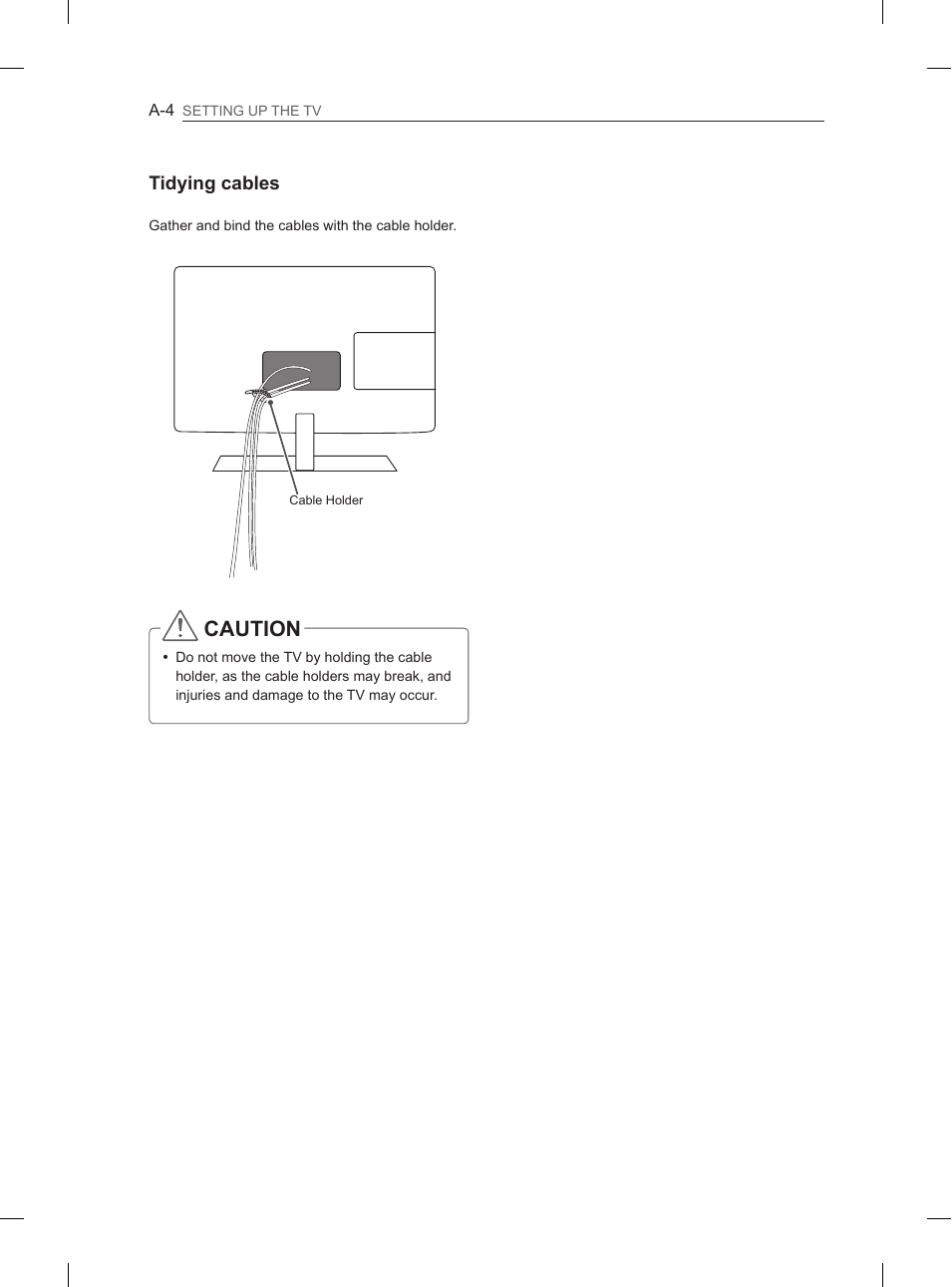

Tidying cables
Gather and bind the cables with the cable holder.
Do not move the TV by holding the cable holder, as the cable holders may break, and injuries and damage to the TV may occur.
Mfl67707901_eng, Led tv, Owner’s manual
Please read this manual carefully before operating
your set and retain it for future reference.
* LG LED TV applies LCD screen with LED backlights.

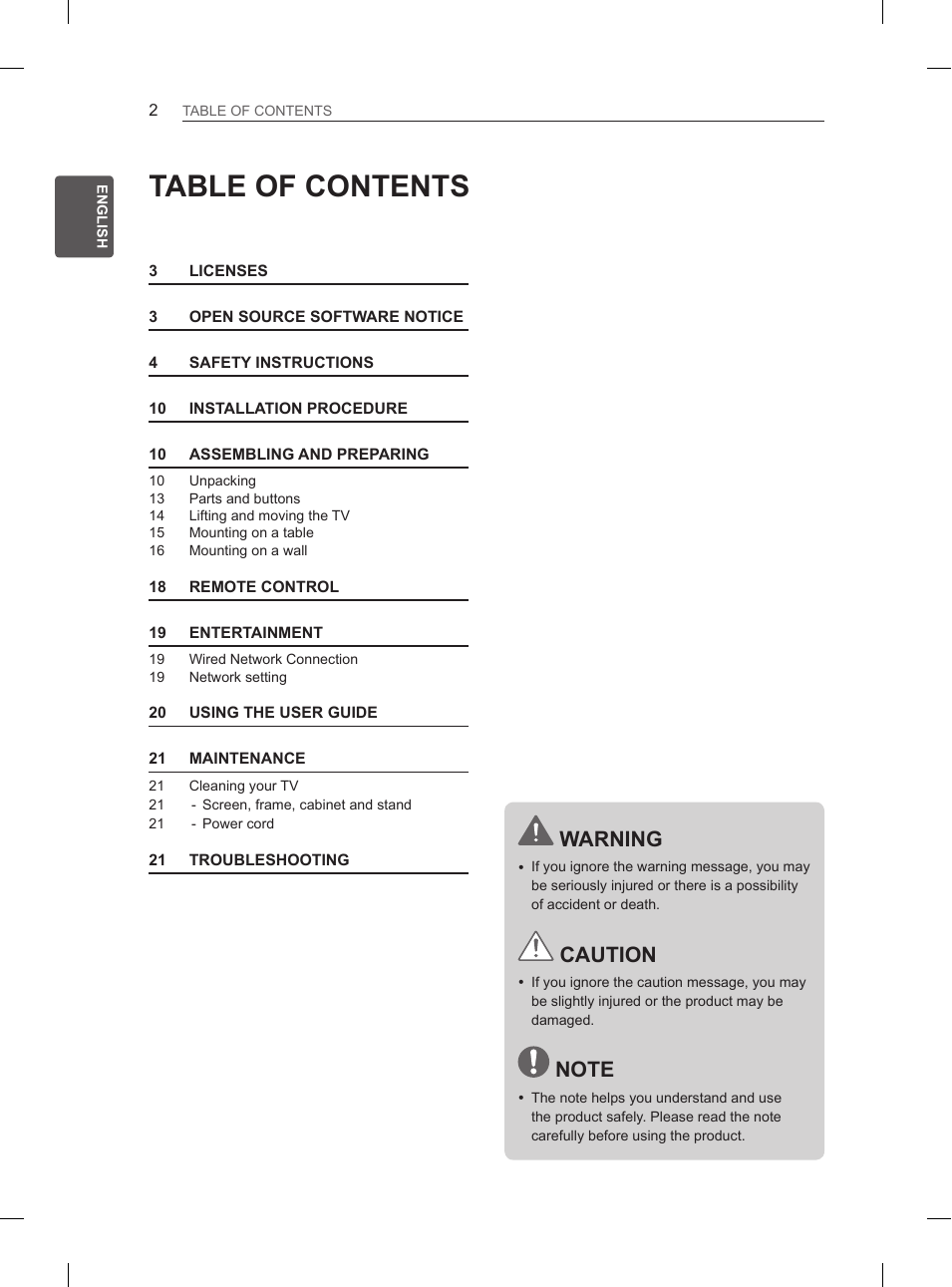

ENG ENGLISH TABLE OF CONTENTS TABLE OF CONTENTS.
