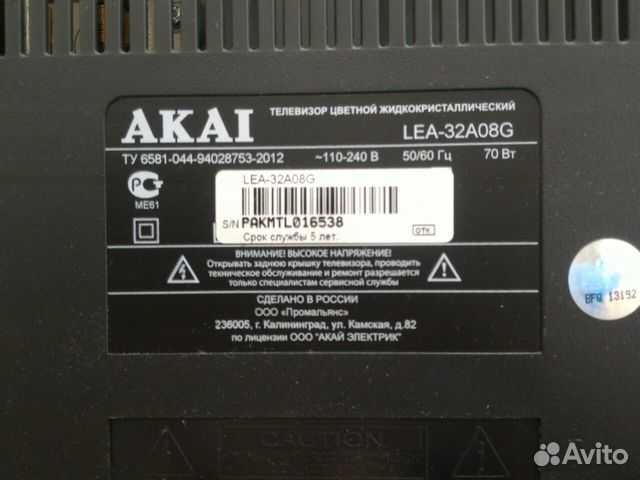

Решено AKAI LEA-32A08G Шасси TP.VST59.P83 не выходит из ДР
AKAI LEA-32A08G Пранель LC320EXN-D00(SE)(E1) Шасси TP.VST59.P83 Память 25Q32BV Процессор TSUMV59XE-Z1 Горит красный светодиод, на пульт и кнопки не реагирует. Следуя стереотипу, проверил питание 3.3 1.2 1.8 и перпрошил память. Ничего не изменилось. Поробовал снять лог гипертерминалом (со снятой памятью) нет отклика. Тут прошивки, родная и с рем энд нет. ссылка скрыта от публикации
Смущает, осциллом не вижу импульсов на ногах микросхемы памяти. И напряжения на 2 ноге завышено. Картинка при выпаянной памяти: ссылка скрыта от публикации
Процессор холодный ваабще. Reset проца при включении имеет место, положительный импульс. На кварце генерацию вроде вижу, 24,00 Мгц Ослик С1-83 не тянет полноценно.
Кварц пока не менял. Подкинул сверху 18 мгц, но без толку. Ни разу не сталкивался, чтоб он сдох. Разве что уходила частота. Вопрос, как понять работает ли процессор вообще? Или я просто не ту прошивку поставил..
Практика ремонта
Телевизор AKAI LEA-32D98M
с неисправностью подсветки.
Состав телевизора AKAI LEA-32D98M: Panel: KM0320LDRH000848 TCON: VVH32L147G22TLY MAIN: TP.MS3663S.PB818
Произведена разборка панели телевизора.
Установлено: Подсветка данного телевизора очень распространенная среди подобных китайских телевизоров и состоит из двух светодиодных лент по 6 светодиодов с характеристиками:
- Напряжение: 6V
- Размер: 3030
- Мощность: 1.8W
Маркировка светодиодных линеек KJ32D06-ZC22AG-12 303KJ32
Полный комплект из двух линеек для замены подсветки без пайки можно приобрести здесь:
На фото ниже представлена оригинальная маркировка установленных линеек:
При ручной замене светодиодов необходимо использовать нижний подогрев, так как материал подложки линеек выполнен из алюминия и прогрева феном сверху или снизу без подогрева не даст нужной температуры для плавления олова:
Для монтажа линз после ручной замены светодиодов можно использовать ультрафиалетовый клей описаный в этой статье: Монтаж рассеивающих линз после замены светодиодов подсветки LED телевизоров.
После замены светодиодов телевизор включился в рабочий режим, появилась подсветка.
На фото ниже показано включение на разобраной матрице:
Прошу обратить внимание что данную модель телевизора вполне успешно можно установить подсветку от телевизоров FUSION с диагоналями 28 и 32 дюйма выполненных на основе той же платы TP.MS3663S.PB818, а иммено:
— единственный момент при этом необходимо будет на плате TP.MS3663S.PB818 подобрать нужные нам номиналы резисторов датчика тока в виде паралельных SMD резисторов 1R5 1R5 2R20
TP.MS3663S.PB818 доработка и уменьшение тока.
Управление подсветкой телевизора AKAI LEA-32D98M реализовано драйвером OB3353CP. Как описано выше датчик тока в данном случае состоит из 3-х паралельных SMD резисторов 1R5 1R5 2R20. Замеры показали что ток при этом составляет значение в 300 mA.
Для ограничения тока до 180 mA необходимо убрать один из резисторов 1R5:
После выполненных работ телевизор вернулся в рабочее состояние:
