Снова подсветка телевизора. На этот раз Akai.

Привет, Дзен! В интернете очень много материалов по поводу замены или ремонта подсветки телевизоров. Но тема весьма актуальная до сих пор и интересна многим. В связи с этим, расскажу об ещё одном ремонте подсветки телевизора и о небольшой проблеме, которую удалось решить.

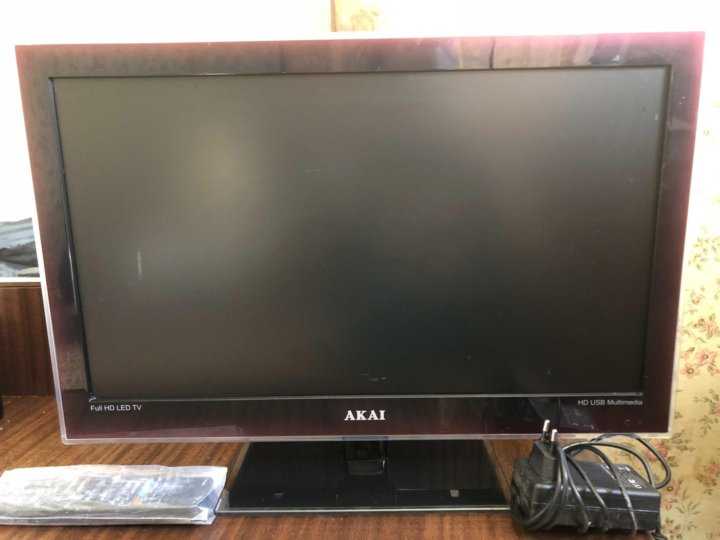

В ремонте ТВ Akai. Проблема в отсутствии изображения, точнее отсутствии подсветки матрицы.

Задача поставлена сделать как можно скорее, то есть прямо сейчас) и, естественно, не превышая определённую сумму. То есть дёшево). В большинстве случаев, быстро, недорого и чтобы работало это несовместимые понятия. Но раз есть задача, нужно приложить все усилия для её решения.

Начало процесса ремонта, как всегда, стандартное. Разбираем устройство, снимаем матрицу, убираем в сторону светорассеиватель и находим неисправные светодиоды.

Всё классно, понятно и не вызывает затруднений.

Замена линеек подсветки на новые это дорого и не подходит клиенту, поэтому будем менять неисправные светодиоды. Но вот проблема. В наличии у меня не оказалось нужных светодиодов, а заказывать весьма долго, что тоже не актуально.

Перепробовал несколько разных светодиодов, чтобы подобрать температуру света и рабочий ток. Естественно, что подобранные светодиоды, устанавливаются с незначительным смещением, что приводит к огромным засветам на матрице. Это связано с невозможностью фокусировки штатной линзы.

Немного передохнув, я принялся подбирать подходящие линзы. Благо запасы линз в разборке очень внушительные. Долгие поиски все таки увенчались успехом.

Установил линзы от другой марки телевизора. Ни одного засвета и разницы в температурах). Это меня очень порадовало.

Кстати, ставил линзы на ультрафиолетовый клей вот в таком исполнении:

Типовые неисправности в ЖК телевизорах Akai с светодиодной подсветкой

Телевизоры AKAI да и, как и все остальные, желательно начинать ремонтировать с осмотра всех внешних и внутренних радио компонентов. Часто по внешним признакам и характеру повреждений которых появляется возможность сделать выводы и определить дальнейший алгоритм ремонтных мероприятий. В отдельных случаях неисправные детали видно невооружённым глазом, например, обугленные сопротивления или вздувшиеся конденсаторы. Появившиеся в процессе эксплуатации кольцевые трещины в пайках выводов трансформаторов или греющихся компонентов схемы так же являются частыми источниками многих проблем с различными внешними проявлениями.

Телевизор AKAI с led подсветкой не включается, не реагирует на пульт дистанционного и управляющие кнопки, индикаторы не мигают и не горят.

Нет изображения на телевизорах Akai со светодиодной подсветкой, но звук есть. В некоторых случаях изображение может кратковременно появится при включении и сразу пропасть

Телевизор не включается, на нажатие кнопок пульта нет никакой реакции. Индикатор моргает либо сигнализирует как в дежурном режиме.
