SAMSUNG UE32EH5040. Ремонт, схема, сервис

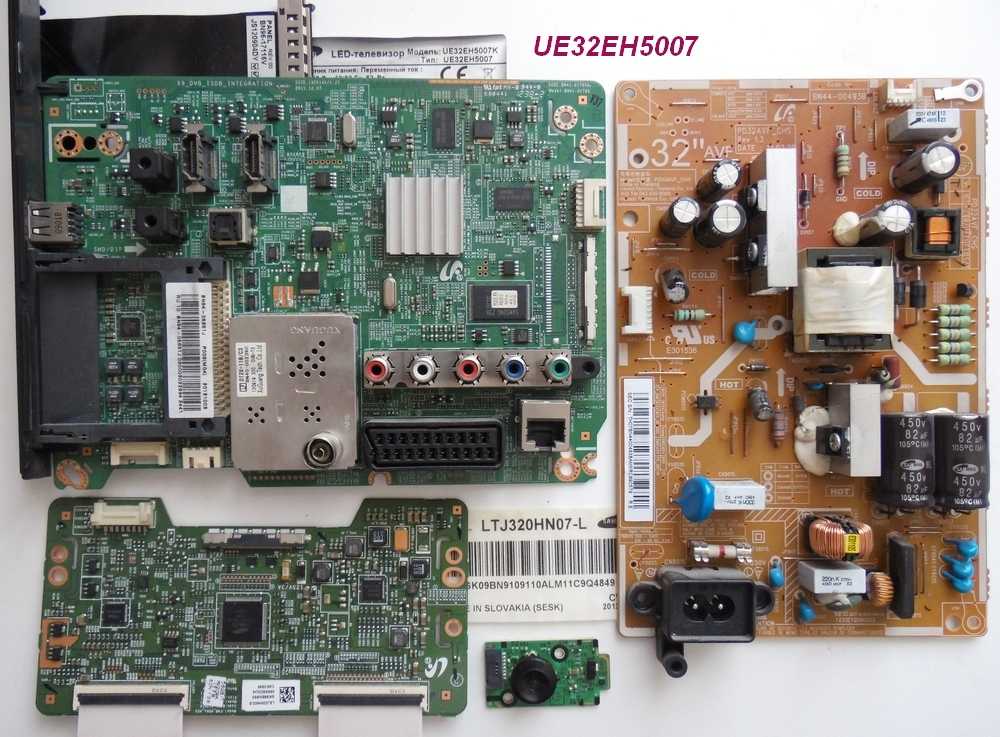

SAMSUNG LEDModel: UE32EH5040 UE32EH5040W
Chassis/Version: U71A/U71B
Panel: LTJ320HN07-L
LED backlight:
T-CON: BN41-01797A LSJ320HN03-S
LED driver (backlight): integrated into PSU
PWM LED driver: SLC1012C (FAN7340)
MOSFET LED driver: MDD3752
Power Supply (PSU): BN44-00493B PD32AVF_CHS
PWM Power: SSC2S110
MOSFET Power: MDF11N65B
MainBoard: BN41-01795A BN94-05842D
IC MainBoard: WT61P805, EEprom: 24C256C4VCX, SPI Flash: 25Q40BVSIP, NAND: K9F1G08U0D
Тuner: BN40-00231A
Control: IR: BN41-01840B BN96-22413D
Возможные проявления неисправностей
— Телевизор SAMSUNG UE32EH5040 не включается и совсем не подаёт никаких признаков работоспособности. Нет реакции на пульт и кнопки управления с передней панели.
С подобными проявлениями обычно выходит из строя модуль питания BN44-00493B.
Необходимо замерить его вторичные выходные напряжения, а в случае их отсутствия проверить в преобразователях на предмет короткого замыкания силовые ключи (MDF11N65B) и выпрямительные диоды.При пробоях диодов во вторичных цепях, преобразователь может работать в аварийном режиме короткого замыкания без выходных напряжений, а при КЗ в силовых элементах первичной цепи обычно обрывается сетевой предохранитель и/или датчик тока в истоке ключа.Пробой силовых ключей (MosFet) в импульсных источниках, иногда бывает вызван неисправностями других элементов схемы, например, в цепях, питающих ШИМ-контроллер, частотозадающих или демпферных, а так же в цепях Отрицательной Обратной Связи (ООС) стабилизации. ШИМ-регуляторы (PWM) SSC2S110, если не имеют видимых повреждений корпуса и откровенного КЗ между выводами, обычно проверяются заменой.
— Нет изображения, звук есть, на пульт реагирует. Либо изображение может появиться на секунду при включении и сразу пропадает.
Обычно в таких случаях неисправность обнаруживается в узлах подсветки LED-панели.
Причиной тому может быть обрыв в цепи светодиодов, либо проблема в стабилизации их питания.Для проверки исправности в цепи светодиодов лучше использовать источник тока с максимальным напряжением 200в. Не рекомендуем пользоваться для этой цели никакими источниками напряжения. Проверить каждый LED в отдельности можно простым китайским мультиметром (питающимся от 9 вольт) в режиме проверки P-N-переходов. Если подключить красный щуп мультиметра к аноду светодиода, а чёрный к его катоду, тогда 3-вольтовый светодиод слегка засветится, а в обратную сторону можно обнаружить переход аварийного стабилитрона. Исправность PN-перехода стабилитрона косвенно свидетельствует об исправности LED-a
— Индикатор моргает или светится постоянно, телевизор не включается, на пульт не реагирует.
Ремонт или диагностику материнской платы BN41-01795A следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение).
Если нет возможности замены платы MB (SSB), необходимо проверить исправность её элементов — WT61P805, EEprom: 24C256C4VCX, SPI Flash: 25Q40BVSIP, NAND: K9F1G08U0D. Неисправные компоненты следует заменить.
Если нет приёма телевизионных каналов, но телевизор исправно работает от внешних устройств, в первую очередь необходимо проверить напряжение питания тюнера BN40-00231A и обновить ПО. Импульсы обмена данными по шине I2C необходимо контролировать с помощью осциллографа.
Внимание пользователям! Самостоятельный ремонт телевизора SAMSUNG UE32EH5040 без соответствующей квалификации и необходимого опыта может привести к его полной неремонтопригодности!
Профилактика
Чтобы не допустить повторения неисправности, нужно открыть меню телеприемника, найти в нем яркость подсветки (не нужно путать с яркостью экрана) и выставить этот показатель на 75%. В этом случае лампы будут функционировать в нормальном режиме, и на них будет поступать обычное (а не повышенное) напряжение, что позволит существенно продлить их срок службы.
Итак, если телевизор не выводит изображение, но звук при этом присутствует, очень часто причина кроется в неисправной LED-подсветке. Для ее ремонта можно прибегнуть к помощи специалиста, но, зная правильный порядок действий и купив новые детали, починить телевизор можно самостоятельно в домашних условиях. Однако если нет уверенности в своих силах и опыта в тонких радиоэлектронных работах, то лучше воспользоваться услугами профессионального мастера, чтобы не усугубить ситуацию.
Основная причина неисправности
Проблема этой серии Самсунгов из-за конструкторской недоработки блоков питания. Через 5 — 6 лет высыхает электролитический конденсатор 47 мкф. 250 вольт по вторичным цепям. От этого каскада запитаны планки подсветки. Когда понижается емкость этого электролита, пульсация передается на подсветку и материнскую плату. На начальной стадии резко падает яркость экрана и если владелец в такой момент обратится к нам, сложностей с ремонтом не будет. На протяжении нескольких дней изображение вовсе исчезает, а затем и перестает гореть красный светодиод дежурного питания. Теперь ремонтом одного блока питания не обойтись. Необходимо восстанавливать майн или заменять его, что скажется на общей стоимости ремонта. Мы в таких случаях говорим клиенту, если вовремя обращаться в телемастерскую, Вам не пришлось бы платить 3 — 4 тысячи рублей, а всего лишь 2 тысячи.
Что выходит из строя в первую очередь?
- в блоке питания электролитические конденсаторы или импульсные диоды,
- на материнской плате стабилизатор на 3,3 вольта
- велтренд WT61P805 здесь же.
Если первые два пункта решаются простой заменой радиоэлементов. то с велтрендом дело немного сложнее. Простая перепайка этого микроконтреллера не сможет оживить телевизор.
Программирование WT61P805
Контроллер WT61P805-RG480WT в корпусе LQFP-48 имеет свою флешь память объемом 64 KB. Перед установкой в плату велтренд нужно запрограммировать в адаптере. Но проще прошить микросхему внутрисхемно непосредственно в материнке. Мы используем для этого простой программатор RT809. Подключиться к материнской плате короткими проводками к обозначенным точкам SCL, SDA, GND и залить прошивку. При записи необходимо выбрать тип микросхемы WT61P806 или P807. Полный объем прошивки 65 536 байт

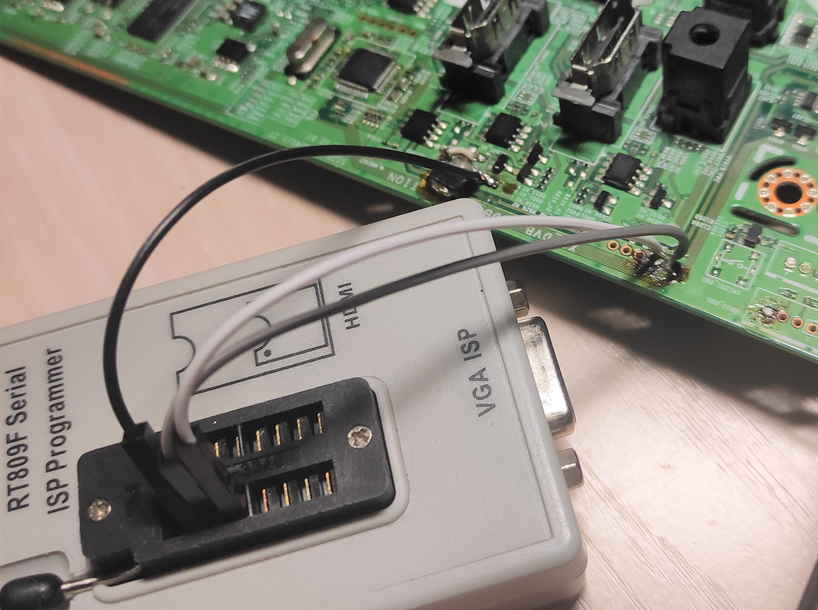

Подключение программатора RT809
Установить надежный стабилизатор 3,3 вольта

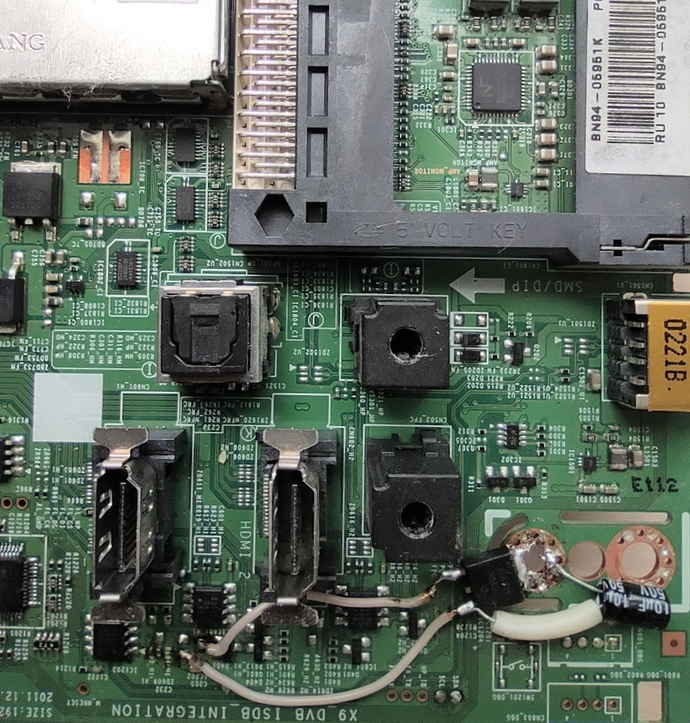

За стабилизацию дежурного питания на плате отвечает микросхема IC202 с маркировкой 1G1R. Полное обозначение ее S-1206B33-M3T1G. Это самый ненадежный элемент в телевизорах Samsung серии EH5xxx. Из-за этой детали и сгорает микроконтроллер при повышенной пульсации питающего напряжения. Практичней заводской стабилизатор заменить более мощным, типа KA78RM33. Его можно запаять на корпусную площадку, тем самым улучшив корпус от перегревания. Вариант установки виден на нижнем рисунке.
Стабилизатор 3,3 вольта
Для ремонта телевизоров Samsung c подобным дефектом у нас имеется все необходимое. Привозите телевизор и в тот же день мы его починим
Samsung ue32eh5007k нет изображения, подсветка есть — SAMSUNG
Алексей
9
- Участник
- Участники
- 9
- 48 posts
- Город : Шатки
- Род занятий: Небольшой ремонт цифровой техники
- Программатор: Easy-NAND Tiny Tools, Minipro TL866A
- Осциллограф: нет
verniy68
545
- Профессионал
- Модераторы
- 545
- 514 posts
- Город : Лиски
- Род занятий: рем.быт.радиоаппаратуры
- Программатор: Ch441A;TL866II PLUS;EZP2010
- Осциллограф: пока нет
Алексей
9
- Участник
- Участники
- 9
- 48 posts
- Город : Шатки
- Род занятий: Небольшой ремонт цифровой техники
- Программатор: Easy-NAND Tiny Tools, Minipro TL866A
- Осциллограф: нет
lyutiy
728
- Профессионал
- Мастер
- 728
- 604 posts
- Город : Воронеж
- Род занятий: Ремонт РЭА
- Программатор: ENTT, UFPI
- Осциллограф: RIGOL DS1050E, C1-65A
AleksandrBurkov
984
- Профессионал
- Мастер
- 984
- 1,575 posts
- Website URL: http://tv.tehnika-nk.ru/
- Город : Нижнекамск
- Род занятий: телемастер, рыбак
- Программатор: ENTT, TL866A, AVR…
- Осциллограф: С1-73, DSO
AleksandrBurkov
984
- Профессионал
- Мастер
- 984
- 1,575 posts
- Website URL: http://tv.tehnika-nk.ru/
- Город : Нижнекамск
- Род занятий: телемастер, рыбак
- Программатор: ENTT, TL866A, AVR…
- Осциллограф: С1-73, DSO
Принцип работы LED/OLED-матриц
Принцип работы матриц современных телевизоров важно знать по одной причине — выход подсветки из строя не является такой уж серьезной проблемой. Сам экран телеприемника изготовлен из миллионов цветных светодиодов небольшой яркости свечения
Чтобы можно было увидеть картинку на экране телевизора, матрица оснащается яркой светодиодной подсветкой белого свечения. Именно ее свет, окрашиваемый впоследствии LED/OLED-светодиодами матрицы, мы и видим в телевизоре. Конструкция светодиодного экранного модуля современных телеприемников имеет примерно следующий вид:
Из схемы видно, что подсветка является вспомогательным компонентом экранного модуля телевизора. Выход этого устройства из строя никак не влияет на работу самого экрана. В этом легко убедиться. Включите телевизор (желательно, чтобы свет в помещении отсутствовал) и направьте свет от фонарика на экран. В месте, куда падает свет от фонаря, будет заметна картинка, отображаемая в данный момент на экране. Например:
На фотографии видно, что в месте падения лучей от фонарика немного просматривается изображение с экрана телевизора. Если в вашем случае наблюдается та же картина, значит матрица телеприемника исправно работает — это хорошая новость, потому как ее замена будет стоить примерно 70% от стоимости самого телевизора. Если же требуется отремонтировать только подсветку, то эта процедура не столь дорогая.
Устранение неисправности
Чтобы получить доступ к светодиодной ленте, нужно удалить пластиковую рамку, предварительно убрав крепления. Также нужно снять пленки, рассеивающие свет. В телеприемниках с LED-подсветкой светодиоды подключаются последовательно, а значит, если один из них поврежден, остальные гореть не будут. Чтобы устранить поломку, нужно заменить светодиод на новый. Если нет следов подгорания, потребуется проверить каждый по отдельности.
Тестирование планки
Чтобы не тестировать все светодиоды, можно подавать напряжение отдельно на каждую планку. Если лампы на ней целы, она будет светиться. В противном случае нужно прозвонить каждый светодиод на планке. Обычно на ней имеются контакты для подключения мультиметра. Подсоединять щупы следует с соблюдением полярности. При верном подключении целый светодиод светится. Если мультиметр подключен правильно, а лампа не горит или демонстрирует короткое замыкание, это говорит, что она неисправна.
Замена
Чтобы устранить испорченный элемент, нужно снять с него отражающую линзу. Планка закреплена двусторонним скотчем, поэтому для демонтажа нужно прогреть ее феном. Далее следует надежно зафиксировать деталь и прогреть паяльным феном снизу возле светодиода до тех пор, пока не расплавится олово, и лампу не получится отсоединить. Впаивается новый светодиод таким же способом либо очень тонким паяльником.
Если в процессе работы снимаются линзы, нужно учитывать, что они закреплены компаундом – полимерной смолой, выполняющей роль защиты и изолятора
Отсоединять их следует очень осторожно, а устанавливать на прежнее место — с помощью суперклея и в том же положении, чтобы не нарушить фокусировку. Существует еще один способ замены, который актуален, когда расплавить испорченный светодиод практически невозможно
Необходимо при помощи ножовки по металлу выпилить неисправную лампу вместе с частями планки по обеим сторонам. Эти же действия нужно выполнить с новой деталью. После этого необходимо снять краску с дорожек на куске со светодиодом и на планке и аккуратно их спаять.
Завершение ремонта
Завершив работы по замене светодиодов, перед полной сборкой телевизионной панели нужно подключить к планкам напряжение и проверить, горит ли лента
Если все лампы исправно функционируют, необходимо восстановить телеприемник в обратном порядке, выполняя все действия максимально осторожно
После того, как техника собрана, нужно установить ее на исходное место, подключить к сети и включить. Если изображение хорошее, на матрице нет светлых либо темных засветов, а также каких-либо пятен, это говорит о правильно выполненной работе и успешном завершении операции по ремонту LED-подсветки.
Выявление неисправности
Чтобы устранить неисправность, необходимо понять, действительно ли лента светодиодов является ее причиной. С этой целью нужно разобрать телеприемник и осмотреть его комплектующие.

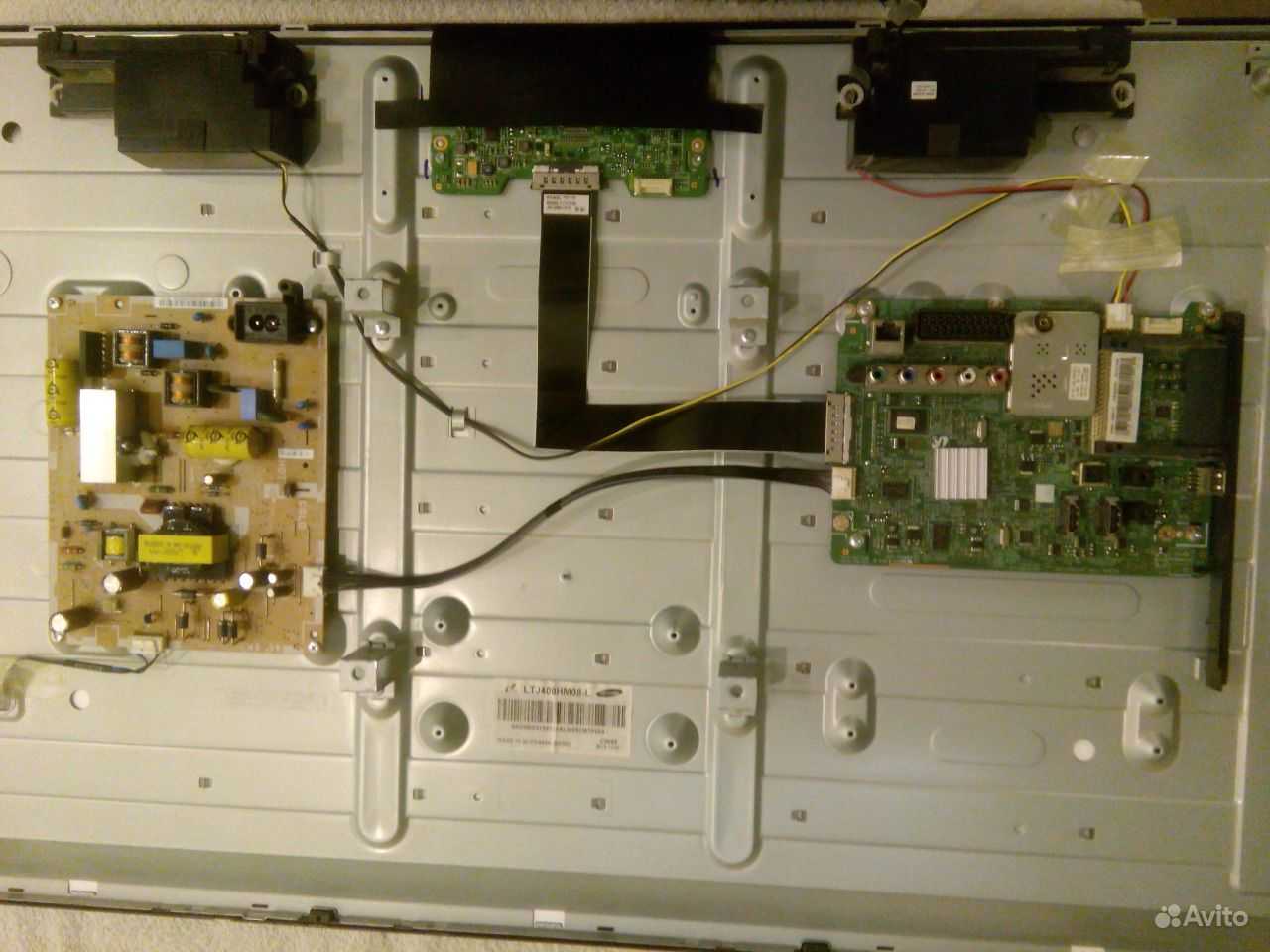

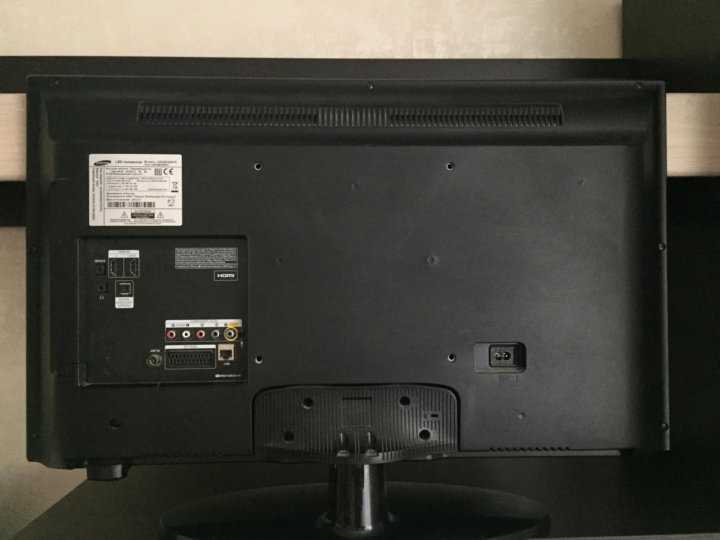

Для диагностики нужно выполнить частичную разборку телевизионной панели и ряд замеров. Так, телевизор требуется положить вниз экраном на твердую поверхность, например, стол, накрытый покрывалом или простыней, чтобы не допустить повреждения матрицы. Далее следует снять ножку, а затем выкрутить весь крепеж, удерживающий заднюю крышку, и убрать последнюю в сторону. Если она не снимается, нужно отыскать болт, который не выкручен, и удалить его.
Теперь замеры. Сначала нужно проверить напряжение на драйвере. Если на выходе значение равно 220 вольт, это означает, что деталь исправна и подает питание на ленту. Далее нужно таким же образом провести диагностику подсветки. Если она неисправна, значение будет 100 вольт. Для ремонта пользователю потребуется снять матрицу.
