За что отвечает южный мост на материнской плате?

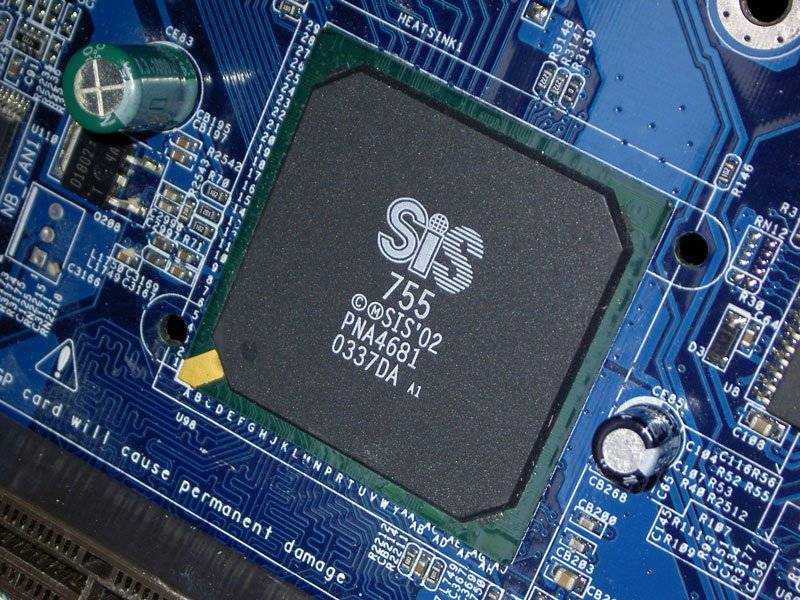

Известные северные мосты[]

Известные северные мосты

ALi	AMD	ATi	Compaq	Intel	nVIDIA	ServerWorks	SiS	Transmeta	UMC	VIA
Aladdin	750	Mobility Radeon 9100 IGP	DRACO	E7205 (Granite Bay)	nForce	GC-LE	315	Crusoe	UM8881F	Apollo CLE266
Aladdin III	751 (Irongate)	Mobility Radeon 9200 IGP	Triflex (Model 1000)	E7210 (Canterwood ES)	nForce 220 (Crush11)	GCNB-LE	530 (Sinbad)	Crusoe (LongRun)		Apollo CLE266
Aladdin IV	760	Radeon 7000 IGP	Triflex (Model 2000)	E7320 (Lindenhurst-VS)	nForce 415 (Crush12)	Grand Champion	540	Efficeon (Astro)		Apollo KLE133
Aladdin IV+	760MP	Radeon 9000/9100 Pro IGP Series		E7500 (Plumas)	nForce 415/420/420D (Crush12)	Grand Champion HE	5511/12/13			Apollo KT266A/KT333
Aladdin IV+	760MP/MPX	Radeon 9100 IGP		E7501 (Plumas 533)	nForce 420 (Crush12)	III-HE	5571 (Trinity)			Apollo KT333
Aladdin 7	760MPX	Radeon 9100 PRO IGP		E7505 (Placer)	nForce 420D (Crush12)		5581			Apollo KT333A
Aladdin P4/A	761	Radeon IGP 320		E7520 (Lindenhurst)	nForce 615D		5582			Apollo KT400/A/600
Aladdin Pro 2	8000	Radeon IGP 320M		E7525 (Tumwater)	nForce 620D		5591/5592 (David)			Apollo KX133
Aladdin Pro 5		Radeon IGP 330		i430FX	nForce2		5596 (Genesis)			Apollo MVP3
Aladdin Pro 5/5T		Radeon IGP 340		i430FX (Triton I)	nForce3		5597 (Jedi)			Apollo MVP4
Aladdin Pro 5T		Radeon IGP 340M		i430HX (Triton II)	nForce3 250		5598 (Jedi)			Apollo P4M400
Aladdin TNT2		Radeon IGP 345M		i430LX/NX (Mercury/Neptune)	nForce4		5600			Apollo P4X266/A/E
Aladdin V/V+		Radeon XPRESS 200		i430MX (Mobile Triton)			620			Apollo P4X333
Aladdin V+		Radeon XPRESS 200P		i430TX			630/E/S/ST			Apollo P4X400
CyberAladdin				i430VX (Triton VX)			633/T			Apollo P4X600
CyberAladdin-T				i440BX/ZX/DX			635/T			Apollo P4X800
CyberBlade Aladdin Ai1				i440BX/ZX/DX			640			Apollo P6
CyberBlade Aladdin i1				i440FX (Natoma)			645			Apollo PLE133
M1563				i440GX			645DX			Apollo Pro Plus
M1681				i440LX/EX			648			Apollo Pro/133/A/T
M1682				i440MX			648DX			Apollo Pro/BX
M1683				i450KX/GX/NX (Mars/Orion)			648FX			Apollo Pro266
M1685				i460GX			650			Apollo Pro266T
M1687				i810 (Whitney)			651			Apollo VP/VPX
M1691				i810-DC100 (Whitney)			655			Apollo VP2
MAGiK 1				i810-DC100 (Whitney)			655FX			Apollo VP2/97
				i810E2-DC133 (Whitney)			660			Apollo VP3
				i810E-DC133 (Whitney)			661FX			K8M400
				i810L (Whitney)			730/S			K8T800
				i815 (Solano)			733			K8T800Pro
				i815/G/P (Solano /3)			735			K8T890
				i815/P (Solano /3)			740			KM400
				i815E (Solano 2)			741			KT133/KM133/KN133
				i815E/EG/EP (Solano 2/3)			745			KT880
				i815E/EP (Solano 2/3)			746/DX/FX			PM880
				i815EP (Solano 3)			748/FX			ProSavage PM133/PN133
				i815P (Solano 3)			750			ProSavageDDR KM266/KL266
				i81x			755			ProSavageDDR KM400
				i820 (Camino)			760			ProSavageDDR KN266
				i820E (Camino-2)			85C501/02/03			ProSavageDDR P4M266
				i830M (Almador-M)			R658			ProSavageDDR P4X600
				i840 (Carmel)						PT880
				i845 (Brookdale)						UniChrome KM400
				i845D (Brookdale DDR)
				i845E (Brookdale-E)
				i845E/MP/D
				i845G (Brookdale-G)
				i845G/GL/GV (Brookdale-G/GL/GV)
				i845GE (Brookdale-GE)
				i845GL (Brookdale-GL)
				i845MG (Brookdale-MG)
				i845MP (Brookdale-MP)
				i845PE (Brookdale-PE)
				i845PE/GE/G/GL (Brookdale-GE/G/GL)
				i848P
				i850 (Tehama)
				i850E (Tehama-E)
				i852GM (Montara-GML)
				i855GM (Montara-GM)
				i855GM/852GM/E (Montara-GM/GML)
				i855PM (Odem)
				i860 (Colusa)
				i865G (Springdale-G)
				i865G/PE/P/848P (Springdale-G/PE/P)
				i865P (Springdale-P)
				i865PE (Springdale-PE)
				i875P (Canterwood)
				i915G/GV/GL, 82910GL
				i915G/GV/GL/P/PL/GL (Grantsdale)
				i915G/P/PL Grantsdale
				i915PM/GM/GMS, 82910GML
				i925X/XE
				i945
				i955


Северный мост чипсета Intel i815EP на материнской плате ASUS CUSL2-C

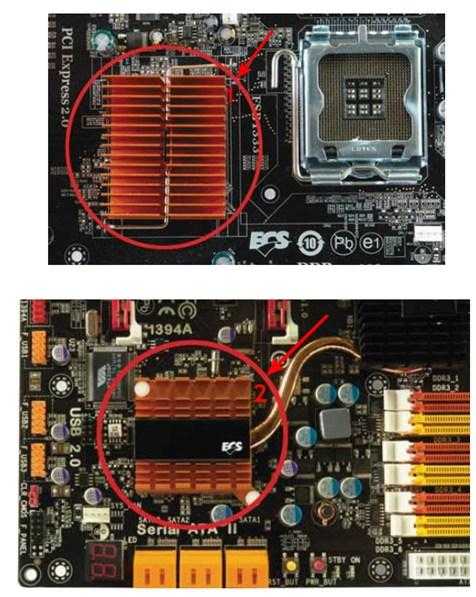

Как проверить мосты на материнской плате?

Срочно спасайте!)) Один человек, мне сказал, что на материнке сгорели (или по пути в мир иной) мосты. Как можно это проверить, имея только прямые руки), желание и мультиметр? Из железа только 2 блока питания, эта самая материнка, 3 видеокарты (одна из них 100% рабочая, на ней когда-то эта система запускалась) и процессор да оператива к ней.

Кстати, плата старая, на ней есть всякие LPT и COM разъемы, помимо USB, так что, на них (может быть) можно понаблюдать на них какие-то диагностические сигналы

• Вопрос задан более года назад
• 3799 просмотров

• хм.. ну северный мост это слоты под ddr. память не видит — северный мост в ауте. так же северный мост рулит слотом видеокарты. южный мост рулит всем остальным — слоты pci, разъемы на материнке тип всяких ide, sata, usb, lan, audio Нравится 2 2 комментария
• Что за мать? Отключите от материнки всю периферию, видео и память за исключение процессора, подключите спикер. Проверьте: сопротивление между RESET и общим, USB D+, D- и общим. Попробуйте подложить снизу материнки стерку под мост и прижмите рукой АККУРАТНО БЕЗ ПЕРЕКОСОВ радиатор к плате и попробуйте включить. Издает ли звуки спикер? Какие напряжения на проце, памяти итд? Нравится 1 Комментировать

• • Самара
  • Полный рабочий день
• • Калининград
  • Полный рабочий день
• Ещё вакансии

Текущий южный чипсет и его важность

Чипсет не только управляет устройствами ввода / вывода на плате, но также играет очень важную роль в совместимости с процессором. Фактически, в большинстве случаев чипсеты появляются вместе с новыми процессорами, выпущенными на рынок, что связано с их архитектурой.

Это не всегда так, поскольку и у AMD, и у Intel есть наборы микросхем, которые совместимы с процессорами разных поколений, хотя в зависимости от случая определенные функции будут доступны или нет. Например, чипсет AMD X570 поддерживает PCIe 4.0 вместе с новым AMD Ryzen 3000. Но если мы поместим Ryzen 2000 на плату, которая также совместима, то шина станет PCIe 3.0. То же самое произойдет со скоростью оперативной памяти и ее заводскими профилями JEDEC. Эта совместимость во многом зависит от BIOS и его встроенного программного обеспечения, поскольку в конечном итоге он отвечает за управление основными параметрами различных элементов на плате.

Современные чипсеты Intel

Набор микросхем	MultiGPU	автобус	PCIe полосы	информация
Для процессоров Intel Core 8-го и 9-го поколения сокет LGA 1151
B360	не	DMI от 3, 0 до 7, 9 ГБ / с	12x 3.0	Текущий чипсет среднего уровня. Не поддерживает разгон, но поддерживает до 4x USB 3.1 gen2
Z390	CrossFireX и SLI	DMI от 3, 0 до 7, 9 ГБ / с	24x 3.0	В настоящее время более мощный чипсет Intel, используемый для игр и разгона. Большое количество линий PCIe с поддержкой +6 USB 3.1 Gen2 и +3 M.2 PCIe 3.0
HM370	Нет (чипсет ноутбука)	DMI от 3, 0 до 7, 9 ГБ / с	16x 3.0	Чипсет наиболее часто используется в игровом ноутбуке. Существует вариант QM370 с 20 линиями PCIe, хотя он мало используется.
Для процессоров Intel Core X и XE в разъеме LGA 2066
x299	CrossFireX и SLI	DMI от 3, 0 до 7, 9 ГБ / с	24x 3.0	Чипсет, используемый для энтузиастов линейки процессоров Intel

Современные чипсеты AMD

Набор микросхем	MultiGPU	автобус	Эффективные линии PCIe	информация
Для процессоров AMD Ryzen и Athlon 1-го и 2-го поколения в разъеме AMD
A320	не	PCIe 3.0	4x PCI 3.0	Это самый базовый набор микросхем, предназначенный для оборудования начального уровня с Athlon APU. Поддерживает USB 3.1 Gen2, но не разгон
B450	CrossFireX	PCIe 3.0	6x PCI 3.0	Чипсет среднего класса для AMD, который поддерживает разгон, а также новый Ryzen 3000
X470	CrossFireX и SLI	PCIe 3.0	8x PCI 3.0	Наиболее используется для игрового оборудования до появления X570. Его платы по хорошей цене, а также поддерживают Ryzen 3000
Для процессоров AMD Athlon 2-го и 2-го и 3-го поколений Ryzen в разъеме AM4
X570	CrossFireX и SLI	PCIe 4.0 x4	16x PCI 4.0	Только 1-го поколения Ryzen исключены. Это самый мощный чипсет AMD, в настоящее время поддерживающий PCI 4.0.
Для процессоров AMD Threadripper с разъемом TR4
X399	CrossFireX и SLI	PCIe 3.0 x4	4x PCI 3.0	Единственный чипсет, доступный для AMD Threadrippers. Его несколько линий PCI удивительны, так как весь вес несет центральный процессор.

Текущие функции северного чипсета

С течением времени функции северного чипсета по сравнению с южным набором микросхем увеличивались довольно неожиданным образом. В то время как первые версии, встроенные в процессоры, имели дело только с управлением шиной оперативной памяти, теперь они расширили свои возможности с появлением шины PCI-Express. Давайте посмотрим, что они все:

Контроллер памяти и внутренняя шина: это все еще основные функции. Для AMD у нас есть шина Infinity Fabric, а для Intel — шина Ring и Mesh. 64-разрядная шина, способная адресовать до 128 ГБ оперативной памяти в двухканальном или четырехканальном (цепочки по 128 или 256 битов одновременно) с частотой до 5100 МГц в случае нового AMD Ryzen 3000. Связь между процессором и южным мостом: конечно, у нас есть коммуникационная шина между процессором и южным мостом, который мы видели. В случае с Intel он называется DMI и имеет версию 3.0 со скоростью передачи 7, 9 ГБ / с. Для AMD используйте 4 линии PCIe 4.0 в своих новых процессорах, также достигая 7, 9 ГБ / с. Часть линий PCIe. Современные процессоры, или, точнее, северные мосты, имеют возможность направлять данные непосредственно из слотов PCIe. Емкость измеряется в дорожках, и может иметь от 8 до 48 Threadrippers. Они идут прямо в слоты PCIe x16 для видеокарт и даже M.2 SSD. Высокоскоростные устройства хранения: на самом деле, это одна из функций северного чипсета. Он обрабатывает часть хранения в соответствии с дизайном плиты и ее ассортиментом. AMD всегда подключает слот M.2 PCIe x4 к своему процессору, в то время как Intel делает то же самое для памяти Intel Optane. Порты USB 3.1 Gen2: мы даже можем найти порты USB, подключенные к процессору, особенно интерфейс Intel Thunderbolt 3.0. Интегрированная графика. Аналогичным образом, многие современные процессоры имеют встроенную графику или IGP, и способ получить их на панели ввода / вывода платы — через внутренний контроллер с портом HDMI или DisplayPort. Таким образом, у нас есть возможность воспроизводить контент в 4K 4096 × 2160 при 60 FPS без проблем. Wi-Fi 6: Кроме того, новые процессоры будут интегрировать функции беспроводной сети непосредственно в свои новые чипы, добавляя еще больше функциональности с новым стандартом Wi-Fi, работающим с протоколом IEEE 802.11ax.

Intel Core 8-го поколения и архитектура Intel Z390

Диагностика неисправностей

Как правило, диагностировать неисправность — это первый шаг к пониманию проблемы и осмыслению дальнейших действий. Как понять, что южный мост «приказал долго жить»? Очень просто. В большинстве случаев компьютер просто не включается и противно пищит. Но здесь все зависит от степени повреждения контроллера. В случае с ноутбуками могут не работать USB-порты, тачпад и прочая периферия, которая целиком и полностью зависит от этого моста.

Также симптомом неисправности именно этого элемента может быть неправильное глобальное время в БИОСе и самой операционной системе. Не исключен и вариант с полным исчезновением звука. Даже одно то, что южный мост греется выше допустимой температуры, может быть весьма тревожным симптомом. Это может означать только одно: очень скоро он сгорит. Поэтому нужно срочно принимать меры.

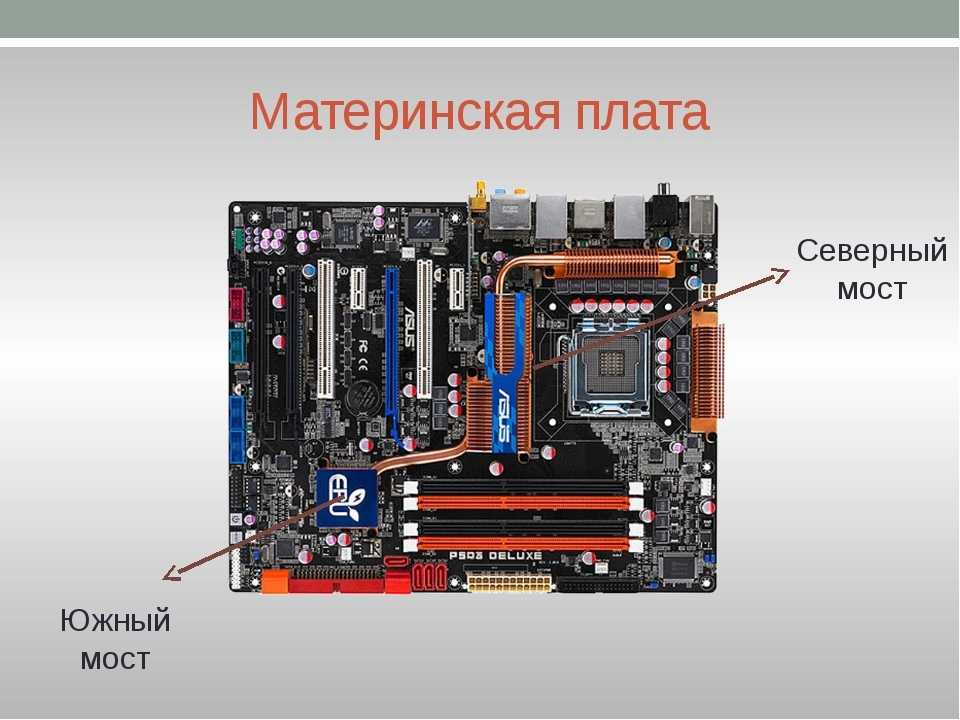

Северный и южный мост, что это такое, причины поломки и их устранение

Часто бывает так, что включая свой ноутбук, вы вместо окна загрузки наблюдаете черный квадрат Малевича и непонятное мигание лампочек на корпусе. Рядовой пользователь впадает в панику и начинает искать сервисный центр по ремонту ноутбуков. Принеся на диагностику он слышит от мастера «Вышел из строя северный/южный мост», остается только догадываться о значении этих слов. По этой причине давайте попытаемся разобраться что же это за «мосты» такие, для чего они нужны и что привело к их поломке, ну и как его будут ремонтировать.

Северный мост (в оригинале Northbridge)- это контроллер-концентратор памяти. Системный контроллер памяти который взаимодействует с: микропроцессором, оперативной памятью, графическим адаптером. Свое название получил исключительно из-за топологии расположение на материнской плате, потому как находиться на ее севере. В его  задачу входит определение параметров (частоту, пропускную способность, тип): системной шины и процессора (например до какой степени может быть разогнан оный), оперативной памяти (тип DDR2/DDR3 и ее максимальный объем), подключенного видеоадаптера.

В свою очередь северный мост соединен с остальными узлами материнской платы через согласующий интерфейс и южный мост. В некоторых системах северный мост отсутствует в виде отдельного чипа, а его функции выполняет центральный процессор.

Южный мост (в оригинале Southbridge)- это контроллер-концентратор ввода-вывода (функциональный контроллер). Микросхема которая связывает «медленные» взаимодействия, такие как например шина подключения периферийных устройств.

По функционалу южный мост включает в себя: контроллер шины (PCI. PCIe. SMBus. Super I/O). DMA контроллер, управление питанием, память BIOS. звуковой контроллер, SATA контроллер, за редким исключением включает в себя поддержку клавиатуры, тачпада, последовательных портов.

• При включении ноутбука, начинает вращаться кулер, загораются индикаторы, нету обращения к жесткому диску, на экране нет изображения
• Ноутбук может выключится после работы в несколько секунд
• После включения уходит в циклическую перезагрузку
• Отказали работать клавиатура, тачпад, USB порты
• Некорректное изображение либо полное его отсутствие (бывает что есть при подключении монитора)
• Оборудование начинает включаться только после нескольких попыток

Для разных производителей и моделей присущи разные симптомы неисправностей, которые можно обосновать только после детальной диагностики.

Причиной неисправности могут послужить многие факторы, такие как:

• Перегрев. Чащего всего встречающееся причина. Может возникнуть при несвоевременной чистке и замене термопроводящих смазок.
• Заводской брак чипа. Реже встречающееся проблема, но тоже имеет право на жизнь. Есть даже модели ноутбуков, где производитель сам заявил о некачественных чипах, такое оборудование рано или поздно но 100% попадет на ремонт (в замен ставятся уже доработанные чипы без проблемы)
• Попадание жидкости. При попадании жидкости ножки между собой создают короткое замыкание, что и приводит к выходу из строя чип.
• Физическое деформирование. При падении некоторые шарики могут оторваться от системной платы, а достаточно всего одного шарика, что бы ноутбук перестал работать полностью
• Скачек напряжения. Например от неработающей батареи либо контроллера питания

Понятие ремонт как таковое сводиться лишь к одному, полная замена чипа на новый. Так как это сложно-технологическое устройство, ремонт его не имеет право на жизнь. Можно сделать оговорку лишь в тех случаях когда речь идет не о выходе из строя самого чипа (отслаивания микросхемы от подложки/ выгорание элементов), а о отставании контактных шариков от контактов платы (однако такое бывает редко, чаще при физическом воздействии).

Для ремонта требуется специальное высококачественное оборудование и квалифицированный инженер. Из оборудования используется: BGA станция (инфракрасная паяльная станция и нижний преднагреватель плат), специальные трафареты, шарики разных диаметров, профессиональные флюсы. При снятии  и посадке чипа используется специальные термопрофили (временные интервалы нагрева) что бы не повредить саму плату и рядом находящиеся элементы. Более детально о снятии и посадке чипа мы поговорим в другой теме.

По этому, если попытки что-то починить самому не обвенчались успехом, мы всегда будем рады помочь вам. У нас имеется всё необходимое оборудование и высококвалифицированные инженеры. Вы можете быть спокойны за свой ноутбук. Так как до вас нами был произведен ремонт не одной сотни таких неисправностей. Ждем вас к нам в гости в сервисный центр ООО «АйТи-МИГ»

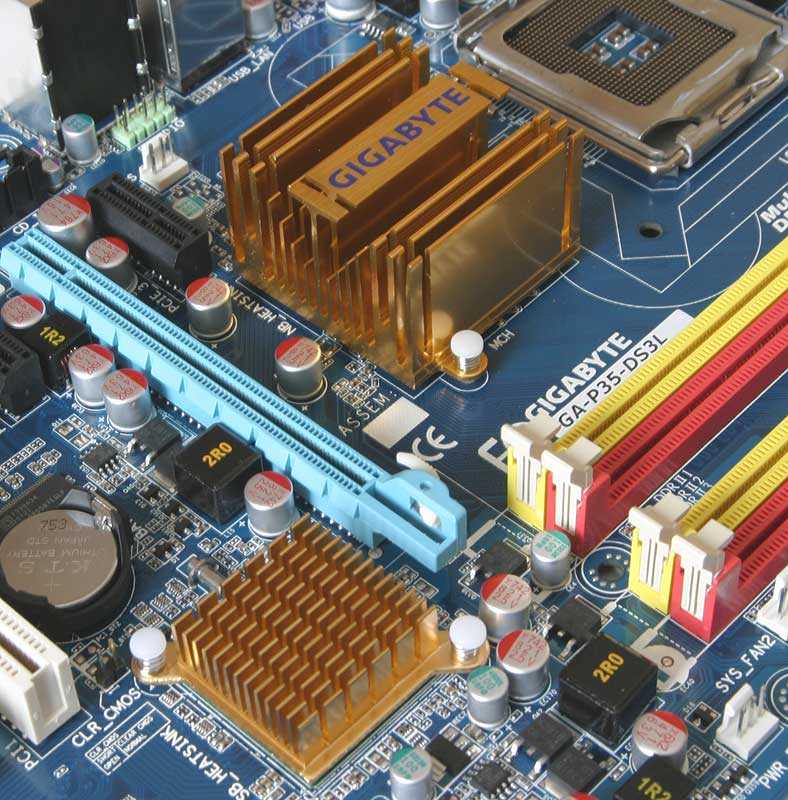

Южный мост

Южный мост — это функциональный контроллер, основной функцией которого является реализация так называемых «медленных» соединений, в число которых входят различные шины, USB, SATA и LAN контроллеры, система энергообеспечения, BIOS и даже часы, в общем, список довольно велик. Именно поэтому выход Южного моста из строя приводит к необходимости замены всей материнской платы. Учитывая, что этот контроллер взаимодействует напрямую с внешними устройствами, причиной поломки может стать обыкновенный перегрев, спровоцированный, например, коротким замыканием.

Южный мост (Southbridge)
— это функциональный контроллер, известный как контроллер-концентратор ввода-вывода I/O Controller Hub (ICH)
. Представлена как BGA микросхема,
припаянная к материнской плате, которая связывает периферийные устройства с ЦПУ через Северный мост, например, клавиатура, тачпад, USB, COM, LPT-порты и др.

Как определить выход из строя ноутбука?

• Вы наблюдаете периодическое включение и произвольное выключение ноутбука;
• Ноутбук может полностью перестать включаться;
• Операционная система не устанавливается и/или не загружается, в случае загрузки ОС — ноутбук работает с заметными «тормозами»;
• Изображение на экран выдается с видимыми искажениями, разноцветными полосами (артефактами).
• Основной причиной перегрева BGA чипов является поломка системы охлаждения или ее загрязнение. Также следует отметить неосторожную эксплуатацию пользователем ноутбука на одеяле или коленях и как следствие — закрытие вентиляционных отверстий ноутбука.

Признаки выхода из строя BGA чипа видеокарты (видеочипа):

• При включении ноутбука на передней панели горят все индикаторы (заряд аккумуляторной батареи, обращение к жесткому диску и т. д), а экран остается темным;
• Экран ноутбука не воспроизводит изображение, но изображение появляется, если ноутбук подключить к внешнему монитору;
• На экране ноутбука появляются разноцветные полосы, артефакты, при этом контуры изображения искажаются;
• Экран полностью белый, периодически гаснет или мигает;
• Попытка установить или обновить видеодрайвер заканчивается выпаданием «синего экрана смерти» — сообщением о критической ошибке BSOD.

Признаки выхода из строя BGA чипа северный мост:

• На передней панели ноутбука горят контрольные индикаторы, но изображение не выводится ни на матрицу ноутбука, ни на внешний монитор;
• Ноутбук периодически включается, произвольно выключается, изображение на экране не появляется;
• На передней панели ноутбука горят контрольные светодиоды, экран ноутбука темный, при этом изображение появляется на внешнем мониторе;
• Попытка обновить или установить видеодрайвер заканчивается сообщением о критической ошибке BSOD;
• Ноутбук не включается или включается, но работает с задержками, при этом наблюдаются произвольные перезагрузки;

Признаки выхода из строя BGA чипа южный мост:

• Touchpad не реагирует на прикосновение,
• Не работает клавиатура;
• Не работают подключенные USB-устройства;
• Ноутбук не включается, если включается то работает с ощутимыми подвисаниями;
• Ноутбук зависает на стадии появления на экране логотипа производителя
• Не идентифицирует подключение оптического привода и/или жесткого диска.

Замена BGA чипов в сервисном центре.

Вы замечали вышеперечисленные признаки в работе своего ноутбука?

Рекомендуем обращаться в сервисный центр, имеющий соответствующее оборудование для диагностики и последующего ремонта с гарантией на выполненные работы.

Инженеры сервисного центра «Гарант» выполняют ремонт материнских плат и видеокарт ноутбуков только с заменой вышедших из строя BGA чипов на новые.

Южный мост (англ. Southbridge) – это микросхема, функционально являющаяся контроллером ввода вывода (англ. I/O Controller Hub).

Она соединяет процессор (чаще всего через северный мост) с медленными интерфейсами, шинами и устройствами. Это SATA, IDE, USB, LAN, Audio, PCI, PCIe, DMA-контроллер, SM шина (используется для управления вентиляторами на плате), IRQ-контроллер, BIOS, системные часы, шина LPC Bridge, системы энергообеспечения APM и ACPI.

Южный мост может выйти из строя из-за перегрева, нарушения пайки, замыкания в шине USB или воздействия на неё статического электричества, из-за скрытых производственных дефектов самого чипа. Выход его из строя может иметь следующие проявления:— не определяются или неправильно работают приводы HDD и DVD— не работают порты USB— не работает тачпад— не работает клавиатура— не работает сеть, Wi-Fi— ноутбук не включается

В любом из этих случаев выход один — замена южного моста. Эта микросхема имеет конструктивное исполнение BGA (b all grid array) — роль контактов выполняют шарики припоя, они же крепят корпус микросхемы к плате.

Замена BGA чипов производится на специальном оборудовании — инфракрасной паяльной станции.

Ремонт

Вся беда в том, что ремонт такого компонента невозможен. Поможет только замена южного моста. Дело в том, что человек отремонтировать чипсет не в силах, ибо его создавали высокотехнологичные роботы. У человека не хватит точности. Да и инструментов таких нет ни у кого. Так что без визита в сервисный центр к ремонтникам все равно не обойтись. Вот только не стоит отдавать свой компьютер в руки всяких «народных умельцев», которые обещают поменять мост за полцены. Такой горе-специалист может запросто убить не только все мосты, но и остальные весьма хрупкие компоненты компьютера. Обращайтесь только к профессионалам.

Если у вас в материнской плате установлен на месте южного моста заведомо бракованный котроллер, и производитель это подтверждает, то поменять его можно сразу же после покупки. Это не будет стоить вам ни копейки, поскольку сие — гарантийный случай. Вам просто установят чипсет без дефекта. Лучше не тянуть и сразу обратиться в авторизованный сервисный центр, ибо последствия могут быть очень печальными при откладывании этого дела в долгий ящик.

Эволюция [ править | править код ]

Общее направление в дизайне процессоров шло к реализации все большего количества функций меньшим набором компонентов. Это позволяло снижать общую стоимость материнских плат и улучшало производительность. Так, контроллер памяти, отвечавший за общение ЦПУ с оперативной памятью, был перемещен на кристалл процессора в процессорах AMD начиная с AMD64 (2004 г.), и в процессорах Intel начиная с архитектуры Nehalem (ноябрь 2008 г.). Благодаря переносу северного моста внутрь процессора уменьшились задержки при обращении процессора к памяти, а также количество активных компонентов системной (материнской) платы, из-за чего упростилось её проектирование.

Визуальный осмотр

Самая частая причина выхода из строя графических адаптеров ноутбука — банальный перегрев. Убедиться, что видеокарта сгорела, можно только после попытки входа в БИОС. Если при включении ноутбука нет изображения на экране, устройство не реагирует на нажатие клавиш, издает серию писков – это напрямую говорит о выходе из строя графического адаптера.

Перегрев может возникать по нескольким причинам:

• в корпус установлена карта с большим тепловыделением без специальной системы отвода тепла;
• термопаста на поверхности процессора адаптера высохла и практически не отводит тепло;
• воздуховоды системы охлаждения засорены.

При перегреве происходят самые разные визуальные проявления как в области интегрированной видеокарты, так и на дискретном адаптере. К ним относятся изменение цвета материнской платы вокруг чипа, дорожек, в слое защитного компаунда. Чтобы визуально осмотреть видеочип или дискретную карту, придется вскрыть корпус и демонтировать некоторые элементы его аппаратной части. Работу по разборке ноутбука, чистке, замене термопасты стоит поручить специалистам. Однако если есть навыки работы с инструментом и аккуратность, все можно проделать самостоятельно.

Признаки выхода северного моста из строя

Почему многих пользователей ноутбуков очень сильно волнует вопрос, который можно сформулировать примерно так: «Каковы признаки неисправности северного моста ноутбука?» Потому что те, кто сталкивался с этой непростой проблемой, могут поделиться результатами ее решения. В большинстве случаев, если северный мост вышел из строя, то практически это означает окончательную смерть ноутбука. Конечно, существуют сервисные центры, которые могут заменить эту микросхему, но стоимость такого ремонта практически сравнима со стоимостью нового или бывшего в употреблении ноутбука. Причем это сработает только в том случае, если модель ноутбука новая, тогда можно найти на него и новый северный мост. Но даже при подобном стечении обстоятельств никто не предоставит гарантии, что деталь на сто процентов подойдет для вашего гаджета.

Итак, каковы признаки выхода северного моста из строя? Самый главный симптом следующий: если при нажатии кнопки пуска загорается светодиод и больше ничего не происходит, то существует большая вероятность, что имеется проблема с южным мостом. А вот если на экране появляется какая-либо информация или ноутбук издает различные звуковые сигналы, то деталь пока что функционирует.

Материнская плата ATX

ATX является универсальной платой, которая подойдёт практически всем. Она может понравиться как начинающим пользователям, так и профессионалам. Использоваться может эта плата на домашних настольных машинах и на серверных.

Форм-фактор материнской платы ATX предполагает наличие до 7 слотов для подключения устройств. Компьютеры, работающие на этом железе могут быть впоследствии легко модернизированы до более совершенных и продвинутых.

Размер материнской платы ATX позволяет устанавливать её в корпуса Mini-tower и Full-tower.

Совет 2: Как определить сгоревшую видеокарту

Когда выходит из строя видеокарта, компьютер перестает выводить изображение на монитор, затрудняя пользователю возможность определить точную причину неисправности. Сложно определить, что вышло из строя — видеокарта, процессор или оперативная память. В такой ситуации можно осмотреть видеокарту

и воспользоваться, специально предусмотренной на такой случай, системой самодиагностики.

Компьютер с видеокартой, крестообразная отвертка

Инструкция

1

Каждый современный персональный компьютер оснащен системой самодиагностики POST, которая автоматически запускается при каждом включении компьютера. Обычно проверка длиться несколько секунд. В конце проверки система самодиагностики выводит информацию о конфигурации оборудования и неисправностях, если они присутствуют. Состояние компьютера дублируется звуковым сигналом специально для тех случаев, когда из-за неполадки вывести сообщение на экран монитора невозможно. Если компьютер полностью исправен, система самодиагностики издаст один короткий звуковой сигнал, который еще называют – BEEP. Если в таком случае у вас отсутствует изображение на мониторе, то, скорее всего, проблема в соединении проводов между монитором и видеокартой, возможно, не работает сам монитор или сбиты какие-то настройки в BIOS, но сама видеокарта не сгорела.

2

Если вместо одного короткого звукового сигнала BEEP, вы слышите череду коротких и длинных звуковых сигналов, значит, система POST обнаружила какие-то неисправности. Звуковой сигнал, издаваемый системой самодиагностики, является звуковым кодом, который состоит из длинных и коротких звуков. Вам нужно подсчитать, сколько и какие сигналы издает система самодиагностики в конце проверки. После чего сверить этот код со звуковыми кодами ошибок вашего производителя BIOS. Определить производителя вы сможете в инструкции к вашей материнской плате.Для наиболее распространенных производителей BIOS материнской платы коды неисправности видеокарты такие:— Award BIOS — 1 длинный и 2 коротких сигнала.— AMI BIOS — 1 длинный и 2 коротких сигнала, 1 длинный и 3 коротких сигнала, 1 длинный и 8 коротких сигналов, а также 8 коротких сигналов.— Phoenix BIOS — система POST этого производителя использует чередование коротких и длинных сигналов. Последовательность 3-3-4 означает ошибку тестирования видеопамяти и может указывать на неисправность самой видеокарты.

Самостоятельный ремонт южного моста

Если вы решили своими силами провести ремонт вышедшей из строя микросхемы, вам понадобятся инструменты:

• фен с хорошим потоком горячего воздуха
• трафарет
• калиброванные шарики
• отвертки
• паяльная станция
• паяльная паста

Разобрав ноутбук и сняв микросхему южного моста
, можно обнаружить, что на чипе отсутствуют контактные шарики. Задача на первый взгляд простая – это восстановить хороший контакт южного моста с материнской платой
. Для начала подготовьте трафарет, смажьте микросхему флюсом и закрепите чип между пластинами трафарета. Так как трафарет соответствует построению микросхемы южного моста, добавить недостающие калиброванные шарики для контакта не составит особого труда.

Следующий этап – прогрев феном
. Фен должен быть достаточно мощным, чтобы расплавить калиброванные шарики. После того, как шарики расплавлены, вытягиваем микросхему из трафарета и очищаем ее от флюса.

Подготовить материнской платы необходимо очень тщательно и осторожно. «Пятачки» необходимо зачистить и выровнять в горизонтальное положение, так как от этого зависит правильный монтаж южного моста на материнскую плату

Если вы используете паяльник, то постарайтесь, аккуратно, не задеть защитное покрытие платы, убрать оставшийся припоя.

Все мало-мальски грамотные пользователи ПК и ноутбуков наверняка слышали о таких понятиях, как и южный мост. Однако одно дело — слышать, и совсем другое — понимать, что это и для чего оно нужно. При выходе из строя этих компонентов ремонтники ограничиваются безликой фразой типа «сгорел северный / южный мост, требуется замена». И никто не потрудится объяснить бедному юзеру, что же конкретно стряслось с его компьютером. А знать это весьма полезно. Поэтому давайте разберем сию тему в этой статье.

Как определить выход из строя ноутбука?

• Вы наблюдаете периодическое включение и произвольное выключение ноутбука;
• Ноутбук может полностью перестать включаться;
• Операционная система не устанавливается и/или не загружается, в случае загрузки ОС — ноутбук работает с заметными «тормозами»;
• Изображение на экран выдается с видимыми искажениями, разноцветными полосами (артефактами).
• Основной причиной перегрева BGA чипов является поломка системы охлаждения или ее загрязнение. Также следует отметить неосторожную эксплуатацию пользователем ноутбука на одеяле или коленях и как следствие — закрытие вентиляционных отверстий ноутбука.

Признаки выхода из строя BGA чипа видеокарты (видеочипа):

• При включении ноутбука на передней панели горят все индикаторы (заряд аккумуляторной батареи, обращение к жесткому диску и т. д), а экран остается темным;
• Экран ноутбука не воспроизводит изображение, но изображение появляется, если ноутбук подключить к внешнему монитору;
• На экране ноутбука появляются разноцветные полосы, артефакты, при этом контуры изображения искажаются;
• Экран полностью белый, периодически гаснет или мигает;
• Попытка установить или обновить видеодрайвер заканчивается выпаданием «синего экрана смерти» — сообщением о критической ошибке BSOD.

Признаки выхода из строя BGA чипа северный мост:

• На передней панели ноутбука горят контрольные индикаторы, но изображение не выводится ни на матрицу ноутбука, ни на внешний монитор;
• Ноутбук периодически включается, произвольно выключается, изображение на экране не появляется;
• На передней панели ноутбука горят контрольные светодиоды, экран ноутбука темный, при этом изображение появляется на внешнем мониторе;
• Попытка обновить или установить видеодрайвер заканчивается сообщением о критической ошибке BSOD;
• Ноутбук не включается или включается, но работает с задержками, при этом наблюдаются произвольные перезагрузки;

Признаки выхода из строя BGA чипа южный мост:

• Touchpad не реагирует на прикосновение,
• Не работает клавиатура;
• Не работают подключенные USB-устройства;
• Ноутбук не включается, если включается то работает с ощутимыми подвисаниями;
• Ноутбук зависает на стадии появления на экране логотипа производителя
• Не идентифицирует подключение оптического привода и/или жесткого диска.

Замена BGA чипов в сервисном центре.

Вы замечали вышеперечисленные признаки в работе своего ноутбука?

Рекомендуем обращаться в сервисный центр, имеющий соответствующее оборудование для диагностики и последующего ремонта с гарантией на выполненные работы.

Инженеры сервисного центра «Гарант» выполняют ремонт материнских плат и видеокарт ноутбуков только с заменой вышедших из строя BGA чипов на новые.

Проверка южного моста

Полная диагностика ЮМ достаточно сложна и требует применения специального оборудования, однако предварительную диагностику можно провести и в «домашних» условиях.

Рассмотрим, как проверить ЮМ, используя минимум подручных средств. В качестве такого средства можно использовать обычный китайский мультиметр. Наиболее частой причиной выхода из строя ЮМ является выгорание цепей питания, при которых сигнал питания оказывается «закорочен» на общий провод.

Проверить это можно, измерив сопротивление цепей питания, выходящих из ЮМ. Сделать это лучше всего на разъёмах USB. Переводим мультиметр в режим измерения сопротивления и измеряем сопротивление между 1-й и 7-й, а также между 2-й и 8-й ножками разъёма USB. Эти ножки всегда подписаны, так что проблем быть не должно.

Если ЮМ в порядке, сопротивление должно быть порядка нескольких сотен Ом, если оно существенно меньше (единицы Ом или вообще – 0), значит ЮМ вышел из строя.
