Как узнать подойдет ли видеокарта к материнской плате

Какой лучший сокет процессора?

Думаю, что серьезность ошибки вы уже поняли. Теперь давайте подробно рассмотрим какие они бывают и какой сокет выбрать.

Как и любое высокотехнологичное оборудование и комплектующие, сокеты постоянно модернизируются, в результате чего появляются все более новые и производительные стандарты. Однако происходит это очень часто, в результате чего на рынке можно встретить как материнские платы со старыми разъемами, так и с новыми. И также наблюдается другая картина — из-за быстрого обновления вы можете не иметь возможности подобрать к 3-5 летнему компьютеру процессора, работающего с сокетом вашей материнской платы, или наоборот

Поэтому при выборе комплектующих для нового компьютера также важно ориентироваться в разновидностях сокетов, чтобы выбрать модель платы с самым новым на перспективу

На сегодняшний день процессоры производят две конкурирующие фирмы — Intel и AMD, каждый из которых выпускает свои стандарты сокетов. Любая материнская плата работает с одной из этих фирм и содержит один из типов сокетов под процессоры от данных производителей.

Выглядит он как прямоугольная площадка с множеством контактов и фиксатором, в который крепится процессор. Также вокруг него имеются несколько сквозных отверстий в плате, в которые крепится система охлаждения процессора, либо специальное пластиковое крепление вокруг него.

Визуально отличить современные сокеты процессоров Intel от AMD очень просто:

1. Во-первых, на разъеме материнской платы для AMD расположено множество отверстий для контактов, которые в виде штырьков имеются на процессоре. На сокетах же Intel наоборот, сами контакты-ножки, а в процессоре отверстия.
2. Также отличие в креплении процессора — в сокете Intel по периметру имеется металлическая рамка с защелкой-фиксатором. Процессоры AMD крепятся путем смещения верхней пластины сокета относительно нижней.
3. И наконец, кулер (вентилятор) у Интел крепится в упомянутых выше отвестиях, а у АМД на специальную пластиковую рамку вокруг сокета. Все эти отличия можно видеть на скриншоте ниже.

Кроме того, фирма AMD предусмотрительно сделала некоторые сокеты совместимыми между младшими и старшими моделями одного поколения. Так, на сокет материнской платы AM3+ можно установить процессор как с более старым AM3, так и с AM3+. Но это работает не всегда, поэтому предварительно необходимо смотреть совместимость на сайте производителя.

В описании материнской платы и процессора сокет может оозначаться по-разному, например: «Socket», «S» или просто номер модели.

Рассмотрим для примера системную плату с сокетом Intel и процессор от AMD.

На данном скриншоте отображена плата с сокетом 1155, о чем явно говорит название: «ASRock H61M-DGS (RTL) LGA1155 PCI-E+Dsub DVI+GbLAN SATA MicroATX 2DDR-III»

А здесь изображена страница с процессором AMD с сокетом FM 2, что видно также из названия: «ASUS F2A85-V PRO (RTL) SocketFM2 3xPCI-E+Dsub+DVI+HDMI+DP+GbLAN SATA RAID ATX 4DDR-III»

Также модель сокета часто упоминается в описаниях кулеров для того, чтобы пояснить, на какой именно сокет он может быть установлен. Например, в примере ниже из заголовка мы сразу понимаем, с какими сокетами будет работать данный кулер ( Intel 775, 1155 и AMD AM2, AM3): Cooler Master Буран T2 (3пин, 775 / 1155 / AM2 / AM3, 30 дБ, 2200об / мин, тепл.тр.)

Совместимость видеокарты и материнской платы

Первое, на что стоит смотреть – слот для подключения. В современных картах устанавливается интерфейс PCI Express (устаревший тип разъёма AGP сейчас уже не используется). Интерфейс PCI-Express насчитывает уже 4 поколения. С появлением новых PCI-E возрастает пропускная способность, которая обеспечивает большую производительность.

Но представим себе ситуацию, что необходимо актуальную видеокарту с интерфейсом PCI-Express v. 4.0. подключить к материнской плате с интерфейсом PCI-Express 2.0. Поскольку интерфейсы всех поколений PCI-E имеют обратную совместимость, система будет работать. Интерфейс 4-го поколения обладает огромной пропускной способностью. Интерфейс 2-го поколения на материнской плате, способен пропустить в 4 раза меньше информации.

Какой из этого можно сделать вывод? Работать то всё будет. Но будет наблюдаться эффект «бутылочного горлышка» из-за младшей версии PCI-Express. И здесь наблюдается следующая особенность. Материнка со старым интерфейсом не сможет физически принять весь поток данных от современного видеоадаптера. А если видеоадаптер с интерфейсом PCI-Express 2.0 будет работать на плате с PCI-Express v. 4.0, сдерживающим фактором будет выступать интерфейс видеокарты, так как видеоадаптер будет не способен загрузить полностью интерфейс материнской платы. Так же старые комплектующие могут не поддерживать некоторые встроенные функции, например управление питанием и др.

https://youtube.com/watch?v=IVwC8y2KLn8

Проверка совместимости заключается не только в подборе совместимых портов

Помимо поколений интерфейсов, стоит обратить внимание и на габаритные размеры комплектующих. Если корпус просторный, в него легко можно установить комплектующие любого размера

А если корпус компактный, в него вряд ли сможет подойти карта с массивным 3-х вентиляторным охлаждением. Размеры графических адаптеров всегда указаны в характеристиках на сайте производителей. Это же справедливо и для корпусов – всегда можно посмотреть совместима ли видеокарта с корпусом.

Очень важно правильно подбирать комплектующие. Если предполагается приобретать топовую видеокарту с большой системой охлаждения, стоит смотреть на платы с усиленными входами PCI-Express, чтобы избежать прогиба текстолита материнки

Дополнительные вещи, которые вы, возможно, захотите запомнить

Теперь, когда у вас есть совместимая с материнской платой оперативная память, есть еще несколько небольших дополнительных деталей, которые вы, возможно, захотите рассмотреть.

Ваша оперативная память может быть совместима с вашей материнской платой. Однако после сборки компьютера вы можете заметить, что гигантский процессорный кулер блокирует слоты оперативной памяти

Также важно учитывать зазор при выборе оперативной памяти. Помните, что некоторые модули оперативной памяти толще или длиннее других, особенно если они оснащены светодиодами и радиаторами

Говоря о светодиодах, получение RGB является еще одним небольшим соображением. Хотя это не помогает улучшить производительность, многие пользователи ценят более интересную эстетику. Итак, если вам нравится иметь полный RGB в вашей системе, то это решение, но помните, что некоторые материнские платы могут не поддерживать управление RGB на ваших модулях ОЗУ. Вы можете подтвердить это, посмотрев спецификацию или руководство к вашей материнской плате.

Наконец, некоторые материнские платы будут иметь два или четыре выделенных слота для оперативной памяти. Не забудьте установить двухканальную оперативную память, чтобы максимально эффективно использовать оперативную память. Это означает, что лучше иметь два модуля ОЗУ меньшей емкости, чем ОЗУ большой емкости. Таким образом, если вы планируете установить в своей системе 16 ГБ ОЗУ, два модуля ОЗУ по 8 ГБ будут лучше, чем 16 ГБ ОЗУ. Проверять Как проверить двухканальную оперативную память в Windows 10 и iMac.

Типы видеокарт

Видеокарта – графическая плата, преобразующая сигналы, передаваемые системой, в визуализированный образ, выводимый на экран монитора: развлекательный контент, таблицы, текст, видеоролики – в нынешнее время без подобного адаптера точно не обойтись. Но насколько действительно важна мощность видеокарты и сможет ли встроенный чип справиться с возлагаемой нагрузкой? Изучить тонкости можно с помощью формальной классификации видеокарт:

• Тип. Официально выделяют два варианта – дискретные и интегрированные. В первом случае речь идет о об отдельно закупаемом оборудовании, которое занимает разъем материнской платы. Во втором случае – карта интегрирована в процессор (подобное явление встречается у чипов Intel) и справляется исключительно с офисными задачами: помогает просматривать электронные документы, видеоролики и взаимодействовать с браузером (хотя в некоторых случаях, если процессор мощный и поддерживает Intel HD Graphics 610-630, то запустятся и Overwatch, и World of Tanks и даже Dota 2). Если денег на карточку недостаточно и компьютер собирается по частям, то на первое время мощного процессора Intel хватит с головой. А уже дальше, ради мощных блокбастеров, получится купить актуальный по характеристикам чип.
• Цена. Стоимость оборудования в сегменте компьютерных сборок можно с легкостью разделить на три равные части: офисные, «рабочие лошадки» и игровые модели, способные выдержать «высокие настройки» в течение 3-4 лет.
• Референс и нереференс. После презентаций NVidia и AMD карточки официально появляются на прилавках магазинах в «стандартном» дизайне – турбина, корпус, помеченный логотипами и заводские характеристики. Подобные видеокарты называются референсными. В дальнейшем производители передают права на сборку и остальным компаниям – к примеру, MSI, Gigabyte, Sapphire. Такие новинки уже называются нереференсными и отличаются от оригинала в первую очередь характеристиками и внешним видом. Вместо турбин – пара из мощных кулеров. Заводские параметры – разогнаны и улучшены, а энергопотребление уменьшено. Как правило, рынок переполнен именно нереференсными предложениями, но иногда имеет смысл обратиться к вариантам от NVidia или AMD – особенно, если цена намного ниже и обновить компьютер захотелось здесь и сейчас.

Совместимость видеокарты и остальных комплектующих

Существует несколько основных параметров, от которых зависит, подойдет ли видеокарта для конкретного компьютера:

1) Интерфейс подключения. Во всех современных материнских платах для подключения видеокарты используется интерфейс PCI-E, однако в устаревших моделях, которые выходили до 2002-2005 года, может применяться интерфейс AGP. Версии PCI-E обладают обратной совместимостью, поэтому видеокарту, поддерживающую только 1.0 или 2.0 можно подключать к разъему 3.0, и наоборот, хотя это может привести к снижению производительности. Впрочем, для версий 2.0 и 3.0 снижение будет незначительным, а 1.0 давно не используется.

Важно: Подключать видеокарту следует к PCI-E x16 разъему. Если таких больше одного, во избежание потери производительности рекомендуется использовать верхний

2) Видеоразъемы. Через них подключаются средства вывода изображения (мониторы, телевизоры и т.д.) Необходимо проверить наличие как минимум одного подходящего разъема (например, HDMI, DisplayPort. DVI-D) или использовать переходник.

3) Габариты. Если видеокарта физически не помещается в корпус ПК – следует подобрать другой вариант. Длина, ширина и высота адаптера почти всегда указываются как на сайте производителя, так и в карточке товара на сайте магазина. Чаще всего ограничителем выступает параметр длины, поэтому производители корпусов обычно указывают максимальную длину видеокарты для конкретной модели. Если найти значение этого параметра не удалось – можно самостоятельно измерить расстояние от задней стенки корпуса (где расположены отверстия слотов расширения), до корзины с жесткими дисками. Не стоит забывать и о количестве занимаемых слотов расширения – карточки с массивной системой охлаждения могут занимать 2-3 слота.

Например: максимальная длина видеокарты для корпуса Zalman Z3 Plus – 360 мм.

4) Энергопотребление и дополнительное питание. Мощные игровые видеокарты потребляют куда больше энергии, чем бюджетные офисные, и для них требуется соответствующий блок питания. Можно ориентироваться на рекомендации производителя, обзоры, или советы на профильных форумах. Если планируется разгон видеокарты или процессора, у блока питания должен быть достаточный запас мощности. Как правило, в 2018 году для большинства систем с одним процессором и одной видеокартой, даже с учетом разгона, достаточно качественного блока питания мощностью в 650 Вт.

5) Соотношение производительности видеокарты и процессора. Несмотря на то, что актуальность вопроса «раскрытия» потенциала видеокарты процессором значительно преувеличена, слабый процессор действительно может стать узким местом игровой системы с мощной видеокартой, ограничивая частоту кадров в некоторых играх. Поэтому топовым игровым видеокартам для достижения максимальной производительности в играх требуется ЦП как минимум среднего сегмента.

Проверка совместимости процессоров через сайт производителя материнкой платы

Самый простой и надежный способ проверить совместимость процессора и материнкой платы, это обратиться к онлайн таблице на официальном сайте производителя платы (на сайте ASUS, MSI, GIGABYTE и т. д.). Ниже мы покажем, как выглядит поиск нужной информации на примере сайта ASUS, но у всех производителей материнских плат сайты очень похожи, поэтому данная инструкция будет работать в любом случае.

Дальше появится страница с различной технической информацией о вашей плате. Здесь можно скачать драйверы, утилиты и ознакомиться с руководством для пользователя. Для того чтобы проверить совместимость данной платы с процессорами нужно перейти в подраздел «Поддержка процессоров» или «Список поддерживаемых процессоров».

После этого вы попадете на страницу со онлайн таблицей процессоров, которые поддерживаются вашей материнской платой. Все модели, которые будут указаны в этом списке являются полностью совместимыми и с их использованием не будет никаких проблем.

Но, здесь есть несколько моментов, о которых нужно знать:

Ревизия платы. В таблице совместимых процессоров будет указано с какой ревизии материнская плата поддерживает каждый из указанных процессоров. С этим редко бывают проблемы, поскольку обычно все ревизии платы поддерживают все процессоры.

Версия BIOS. В таблице совместимых процессоров всегда указывается версия BIOS, которая необходима для работы каждого из процессоров

Версия BIOS – это более важный момент, на который всегда нужно обращать внимание. Поскольку с неподходящим BIOS плата не сможет определить установленный чип и компьютер не запустится.. Если вы собираете новый компьютер с нуля, то нужно предполагать, что на плате установлен BIOS самой первой версии (самый старый) из тех, что есть в таблице

Если выбранный вами процессор работает с BIOS первой версии, значит все отлично, он полностью совместим с этой материнской платой. В противном случае перед покупкой нужно найти какую-то дополнительную информацию о версии BIOS или совместимости выбранной платы. Например, это можно уточнить в продавца материнской платы

Если вы собираете новый компьютер с нуля, то нужно предполагать, что на плате установлен BIOS самой первой версии (самый старый) из тех, что есть в таблице. Если выбранный вами процессор работает с BIOS первой версии, значит все отлично, он полностью совместим с этой материнской платой. В противном случае перед покупкой нужно найти какую-то дополнительную информацию о версии BIOS или совместимости выбранной платы. Например, это можно уточнить в продавца материнской платы.

Если же вы подбираете новый процессор для уже работающего компьютера, то вы можете узнать текущую версию BIOS если перезагрузите компьютер и зайдете в интерфейс UEFI BIOS. Здесь эта информация должна присутствовать уже на первом экране, который появляется сразу после входа.

Также текущую версию BIOS можно посмотреть в программе CPU-Z. Запустите данную программу на своем компьютере и перейдите на вкладку «Mainboard». Здесь в блоке «BIOS» будет указан производитель BIOS, а также его версия и дата.

Если ваша текущая версия BIOS совпадает с той, что указана в списке совместимых процессоров, значит процессор 100% будет работать с вашей материнской платой. Также все будет работать если на плате установлена более новая версия BIOS, так как поддержка старых CPU обычно сохраняется в новых версиях BIOS (бывают исключения). В остальных случаях, перед установкой нового процессора вам нужно будет обновить BIOS до подходящей версии.

Как подобрать видеокарту к материнской плате

За десятилетия своего существования компьютеры прошли впечатляющий путь развития — объединяя сегодня компактные размеры и высокую производительность. В стремлении наслаждаться достижениями науки мы продолжаем модернизировать систему, обновлять её для работы с последними, самыми современными играми и медиапродуктами. Но перед апгрейдом предстоит убедиться в совместимости всей системы — в том числе возникает вопрос, как подобрать видеокарту к материнской плате.

Видеокарта

Вопрос выбора — а необходимы ли нам эти траты?

Сразу оговоримся — для владельцев старых двухъядерников с процессором Celeron либо Penrium особого смысла в покупке высокопроизводительных карт нет. Система их не будет поддерживать — на практике оказываются ненужными переплатами.

Поэтому с уверенностью можно ограничиться видюшками в пределах до 80 долларов, полностью соответствующих системе.

Но это лишь лирическое отступление с нашей стороны, перейдём к основному вопросу — как определить совместимость материнской платы и видеокарты.

Как подобрать видеокарту к материнской плате — основные критерии выбора

Сразу оговоримся — сегодня выбор видюшки для совместимости с материнской платой не представляет особых проблем. Поскольку с середины 2000 годов для всех видеокарт и материнских плат предусмотрен разъём PCI Express. Существуют 3 разные версии этого разъёма, однако между собой полностью совместимы.

Устройство видеокарты

Поэтому при выборе для обновления не очень старого компьютера, проблем с поиском возникнуть не должно. Но при работе, простите за слово, с уже «возрастными» моделями — необходимо проверить конкретный разъём материнки. Поскольку до 2005 года широко использовался разъём AGP, а в переходный период были распространены материнские платы с обоими разъёмами. Чтобы определить конкретный вид, рекомендуем:

• Посмотреть фотографии разъёмов в интернете и сравнить со своей материнкой.
• Почитать спецификацию и характеристики материнки на сайте производителя.

Если на материнской плате удалось найти PCI Express — можно устанавливать любые современные модели. При комплектации материнки AGP предстоит серьёзно потрудиться. Ведь подойдут лишь видеокарты с таким разъёмом, которые за прошедшие годы стали настоящей редкостью. В итоге предстоит потратить немало времени на поиски и средств на покупку. Поэтому часто лучше просто купить новую материнку — гораздо проще и дешевле.

Совместимость материнской платы и видеокарты по мощности

Стоит понимать, что PCI Express имеет несколько видов, совместимых между собой, но различающихся по мощности.

Разъемы видеокарты

Разъём может быть PCIex16 2.0 либо PCIex16 3.0. Первый вариант представляет версию 2.0, второе поколение. Последний — третье, новое поколение. Внешне они одинаковы, однако для 3.0 характерны двойные полосы пропускания, и полностью поддерживает видеокарты со слотом 2.0.

Если же видеокарта со слотом PCI Express версии 3.0, а материнка с разъёмом 2.0, это может уменьшить показатели видюшки примерно в полтора раза. Чтобы добиться максимального использования всех её ресурсов, нужно убедиться в соответствии этого параметра.

Также немного о полезных утилитах для проверки совместимости

Стоит лишний раз напомнить — проверить совместимость материнской платы и видеокарты можно с помощью программных средств. Например, узнать о параметрах текущей GPU можно благодаря утилите TechPowerUp GPU-Z, доступной пользователю полностью бесплатно.

В своей статье мы полностью рассмотрели, как подобрать видеокарту к материнке. Также напомним о двух других важных критериях — о совместимости с процессором, соответствии задачам пользователя. Эти вопросы тоже заслуживают особенного внимания, поэтому будут рассмотрены нами в ближайшее время. Наслаждайтесь любимыми играми и программами — мы постараемся всегда подготавливать актуальную информацию для комфортной и производительной работы.

https://youtube.com/watch?v=rpBClYJzY5I

Как подобрать видеокарту к процессору

С точки зрения совместимости никаких проблем в подборе видеокарты к процессору нет, любой процессор будет работать с любой видеокартой. Грубо говоря, процессору абсолютно все равно, какую видеокарту вы будете использовать.

Но, при подборе видеокарты к процессору нужно учитывать, что производительность процессора должна соответствовать производительности видеокарты. Иначе, видеокарта не сможет показать 100% своих возможностей. Например, в компьютерных играх, это приводит к тому, что видеокарта выдает меньший FPS (кадров за секунду) чем могла бы выдать с более производительным процессором. Обычно в таких случаях говорят, что процессор не раскрывает видеокарту.

Подобрать видеокарту к процессору таким образом, чтобы она могла работать на 100% не просто. Для того чтобы быть полностью уверенным, что процессор раскроет видеокарту, нужно изучать обзоры, в которых данная видеокарта тестируется именно с этим процессором.

Если во время такого тестирования видеокарта загружена на 100%, а процессор загружен процентов на 80% или меньше, то можно сказать, что данный процессор полностью соответствует видеокарте. Если же все наоборот, процессор загружен на 100%, видеокарта меньше 100%, то это означает, что процессор не справляется. Также нужно учитывать, что у разных игр разные требования к процессору. Поэтому нужно смотреть как связка процессор-видеокарта работают вместе в разных играх.

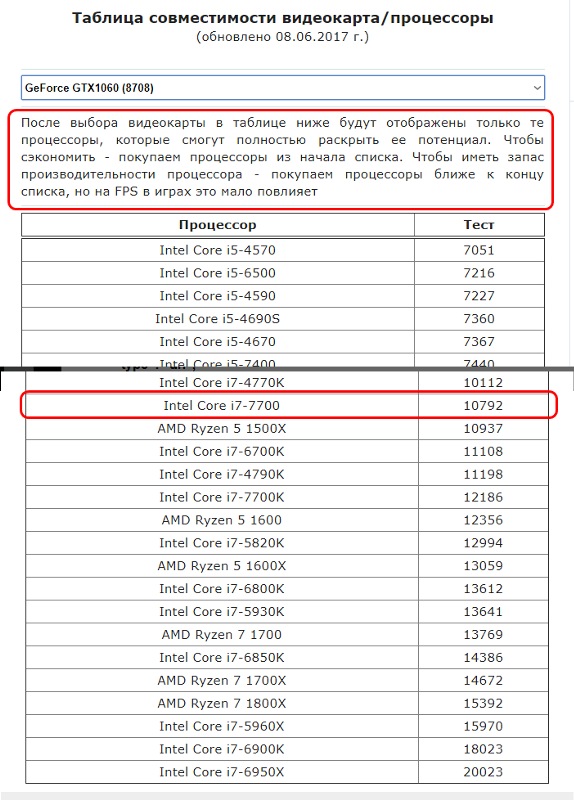

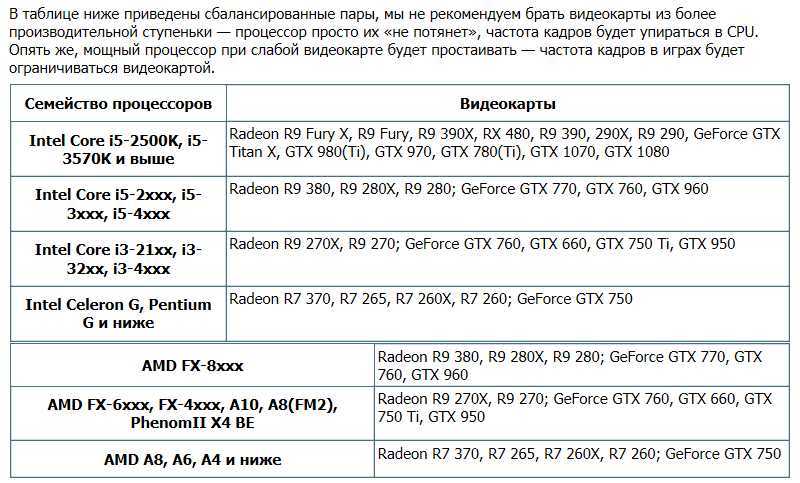

Но, если вас интересуют ориентировочные данные, то для самых востребованных видеокарт они примерно такие:

• Для работы флагманских видеокарт уровня GEFORCE GTX 1080, GEFORCE GTX 980 Ti, Radeon R9 Nano, Radeon R9 Fury, Radeon R9 390X – необходим флагманский процессор Intel Core i7 последних поколений. Возможно также подойдут флагманские процессоры AMD Zen, но на момент написания статьи они даже не вышли и их производительность неизвестна.
• Для видеокарт уровнем ниже, например, для GEFORCE GTX 970, GEFORCE GTX 780 Ti, Radeon R9 390, Radeon R9 380X – подойдет Intel Core i5 последних поколений либо Intel Core i7 предыдущих поколений. От AMD подойдут процессоры FX-9590, FX-9370, FX-8350 и FX-8320.
• Для видеокарт среднего уровня, таких как GEFORCE GTX 950, GEFORCE GTX 670, GEFORCE GTX 660 Ti, Radeon R9 380, Radeon R9 370 – подойдет процессор Intel Core i3 последних поколений, либо Intel Core i5 предыдущих поколений. От AMD может подойти FX-8150, FX-8120 и Phenom II X6 1100T.

Графические адаптеры — энергоэффективность

Не на всех блоках питания и системных платах предусмотрена поддержка требуемых мощностей для видеокарт. Также у них может не быть разъёмов для подключения любого типа карт. Это следует иметь в виду перед покупкой. Также адаптер графики может не соответствовать по причине большого потребления энергии, что сразу же скажется на производительности видеокарты в целом.

По показателю потребления они классифицируются следующим образом:

• до 70 Вт принято называть начальным классом. Они хорошо сочетаются с любыми блоками питания и системными платами;
• не более 150 Вт относят к среднему классу. Они совместимы не со всеми комплектующими;
• от 150 до 300 Вт считаются высокопроизводительными. Для них потребуется специальные комплектующие, адаптированные под такой расход энергии.

Какая видеокарта подойдет к материнской плате?

Компьютерное железо очень быстро устаревает и меняется, и первое, что хотят поменять геймеры в своих компьютерах, это видеокарту. Очень часто можно встретить вопросы в интернете, какая видеокарта подойдет к материнской плате, и далее мы попробуем разобраться в подобных вопросах.

Хорошая видеокарта по стоимости может быть значительно дороже самого компьютера, и естественно пользователи не хотят прогадать, и купить видеокарту, которая просто не подойдет. На современную материнскую плату с разъемом PCI-E можно установить любую имеющуюся в продаже видеокарту, и она точно будет работать, кроме VGA карт конечно.

Если на материнской плате имеется разъем PCI-E х16 2.0 второго поколения, то на интерфейс подключения рассматриваемых видеокарт можно вообще не обращать внимание, кроме выбора топовых моделей конечно, так как они все будут прекрасно работать на данной материнской плате. Второе и третье поколение интерфейсов подключения PCI-E отличаются скоростью и полностью совместимы

Если установить мощную видеокарту с PCI-E х16 3.0 в разъем второго поколения, то такая видеокарта может быть серьезно ограничена в работе, так как не сможет с необходимой скоростью обмениваться данными с процессором. Других несовместимостей с материнской платой быть не должно.

Несовместимости процессора и видеокарты также не может быть. Они в любом случае будут работать. Но здесь уже нужно сравнивать производительность процессора и видеокарты. Если видеокарта будет очень производительной, а процессор довольно слабеньким, то видеокарта большую часть времени будет простаивать. Чтобы точно выяснить, какую максимум видеокарту можно поставить с имеющимся процессором, нужно искать результаты тестирования, которые регулярно проводятся некоторыми блоггерами.

Кроме процессора и материнской платы есть еще некоторые элементы компьютера, на которые стоит обращать внимание при выборе видеокарты. Обязательно нужно проверять, хватит ли мощности блока питания, чтобы запустить видеокарту

Как правило, в описании видеокарт указывается рекомендуемая мощность блока питания, который должен быть установлен в системном блоке. И последний параметр, о котором многие даже забывают, это габариты новой видеокарты. Некоторые современные модели видеокарт обвешены кулерами, и кроме того, что они перекрывают сразу несколько слотов для подключения, так они еще и очень длинные. Не в каждый системный блок можно установить видеокарту длиннее 28 см.

Возможно Вас это заинтересует:Прошивка BIOS видеокартыКак увеличить производительность видеокарты Amd?Как увеличить объем памяти видеокарты?Шумит видеокарта

Разъемы: видеокарта и материнская плата

Конечно, стоит проверить через какой разъем совмещают видеокарта и материнская плата.

Существует 3 типа:

1. Accelerated Graphics Port — уже устарел. Вы его можете повстречать только на стареньких компьютерах.

   Устаревший тип разъёма Accelerated Graphics Port

2. Peripheral Component Interconnect x1 (mini) — пропускная способность оставляет желать лучшего, мощную видеокарту подключать не стоит, он просто его не потянет.

   Тип разъёма Peripheral Component Interconnect x1 (mini)

3. PCI Express — каждая современная «материнка» оснащена данным разъемом. Достоинства: поддержка большинства мощных видеокарт. У данного типа есть свои версии: 2x, 3x, 4x.

Тип разъёма PCI Express поддерживает мощные видеокарты

Чтобы узнать версию вашего разъема, можно осмотрев материнку или зайдя на сайт производителя (вбить в поисковик модель «материнки», далее вам будет предоставлена вся необходимая информация).

О разъемах

Интерфейс девайсов является самым важным звеном в вопросе их совместимости. В старых моделях материнских плат для видеокарты отводился слот AGP. Сейчас он практически не встречается. Но если у вас совсем древнее железо, возможно, вы имеете дело именно с ним.

В таком случае рекомендую потратиться и на новую материнку, потому что вряд ли вы сейчас найдете видюху с AGP. Да и вообще: если у вас такая устаревшая плата, то давно пора бы задуматься о ее замене, так как она не соответствует современным программным и аппаратным требованиям.

Чем заменили AGP?

В середине 2000-х годов на смену упомянутому интерфейсу пришел PCI-Express. С момента появления реализовано несколько поколений данного разъема:

• 1.0. Его пропускная способность составляет всего 2,5 Гбит/с.
• 2.0. Скорость передачи данных выросла в 2 раза по сравнению с предшественником.
• 3.0. По традиции параметр удвоился. Еще одно отличие 3-й версии состоит в наличии двойных полос пропускания.
• 4.0. Как вы уже догадались, его пропускные возможности равняются уже 20 Гбит/с. Кстати, внешне этот и предыдущие два разъема идентичны. Их также называют PCI-E 16x, и они устанавливаются во всех современных устройствах.

Совместимость модификаций PCI-E

Хочу заметить, что на общую производительность видеоадаптера данный показатель не слишком влияет. Конечно, желательно, чтобы версии интерфейсов на нем и системной плате совпадали. Ведь в таком случае можно будет выжать максимум с видюхи.

Этап 2: Корпус, блок питания и формат платы

На этом этапе нужно проверить совместимость корпуса, в котором и будет размещена сборка, материнской платы и системы питания.

1. Актуальных форматов существует 3: Mini-ITX, MicroATX и ATX, которым соответствуют типы корпусов Mini Tower, Mid Tower и Full Tower.

Принцип совместимости этих элементов достаточно простой – если платы первых двух типов подойдут к полноформатному корпусу, то ATX-основа не поместится в шасси меньше, чем Full Tower.

Также стоит иметь в виду, что упомянутые типы системных плат отличаются не только размерами, но и количеством и видами поддерживаемых разъёмов для периферии: например, в Mini-ITX слот для видеокарты может и вовсе отсутствовать, тогда как существуют варианты ATX с двумя и более гнёздами. Как правило, крупные производители сообщают на страницах продуктов все необходимые спецификации.

Что же касается блока питания, то его следует подбирать, исходя из выдаваемой мощности и размеров. Как правило, тут действует прямое соотношение: чем больше количество ватт, поддерживаемых БП, тем крупнее он по габаритам (но имеются исключения, пусть и редкие). Самым распространённым форм-фактором этих элементов является ATX, совместимый с корпусами Full Tower. Под меньшие или нестандартные размеры шасси нужно проводить его измерения и подбирать блок, исходя из полученных значений.
При подборе БП играет роль и количество поддерживаемых им разъёмов питания. Необходимый минимум составляет:
кабель подачи энергии для накопителей SATA;
питание периферии (сейчас задействуется для корпусного охлаждения или подобных опциональных компонентов);
питание видеокарты PCI-Express (6+2-pin).

В дорогих образцах БП могут присутствовать дополнительные кабели (например, для второго GPU или процессора), и тут уже нужно ориентироваться на непосредственные нужды.

Также убедитесь, что мощность БП соответствует остальным компонентам сборки: для домашнего мультимедийного комбайна с процессором Intel Celeron и офисной видеокартой будет достаточно блока на 300-400 Вт, тогда как для производительной игровой сборки на Intel i7 новейшего поколения и с NVIDIA RTX требуется устройство с мощностью 800 Вт и выше.

Чем заменили agp?

В середине 2000-х годов на смену упомянутому интерфейсу пришел PCI-Express. С момента появления реализовано несколько поколений данного разъема:

• 1.0. Его пропускная способность составляет всего 2,5 Гбит/с.
• 2.0. Скорость передачи данных выросла в 2 раза по сравнению с предшественником.
• 3.0. По традиции параметр удвоился. Еще одно отличие 3-й версии состоит в наличии двойных полос пропускания.
• 4.0. Как вы уже догадались, его пропускные возможности равняются уже 20 Гбит/с. Кстати, внешне этот и предыдущие два разъема идентичны. Их также называют PCI-E 16x, и они устанавливаются во всех современных устройствах.

Как подобрать видеокарту к материнской плате — основные критерии выбора

Сразу оговоримся — сегодня выбор видеокарты для совместимости с материнской платой не представляет особых проблем, поскольку с середины 2000 годов для всех видеокарт и материнских плат предусмотрен разъём PCI Express. Существуют 3 разные версии этого разъёма, однако между собой полностью совместимы.

Поэтому при выборе для обновления не очень старого компьютера, проблем с поиском возникнуть не должно. Но при работе, простите за слово, с уже «возрастными» моделями необходимо проверить конкретный разъём материнки. Поскольку до 2005 года широко использовался разъём AGP, а в переходный период были распространены материнские платы с обоими разъёмами. Чтобы определить конкретный вид, рекомендуем:

• Посмотреть фотографии разъёмов в интернете и сравнить со своей материнкой.
• Почитать спецификацию и характеристики материнки на сайте производителя.

Если на материнской плате удалось найти PCI Express, можно устанавливать любые современные модели. При комплектации материнки AGP предстоит серьёзно потрудиться. Ведь подойдут лишь видеокарты с таким разъёмом, которые за прошедшие годы стали настоящей редкостью. В итоге предстоит потратить немало времени на поиски и средств на покупку. Поэтому часто лучше просто купить новую материнку — гораздо проще и дешевле.
