Один длинный, два коротких сигнала bios: что делать?

Функции BIOS

Что касается функций BIOS, то они весьма обширны.

Во-первых, как только включается питание ПК, управление сразу же переходит именно к BIOS. Этой программой выполняется начальное тестирование компонентов системного блока. После удачного выполнения проверки, BIOS передает управление компьютером следующей программе, которая записана в Boot-сектор (загрузочный сектор), находящийся на загрузочном диске (в качестве загрузочного диска может выступать жесткий диск, CD-диск, дискета, флэшка и т.д.). Процедура начального тестирования оборудования носит название POST (англ. Power-On Self Test – самотестирование после включения питания).

Во-вторых, благодаря BIOS в специальной микросхеме CMOS сохраняется аппаратная конфигурация компьютера. Во время включения питания ПК происходит сравнение текущей конфигурации оборудования и сохраненной в микросхеме. Если программа нашла отличия между этими двумя конфигурациями, то в таком случае данные CMOS-памяти обновятся и, при необходимости, будет предложено зайти в BIOS Setup, что бы указать новые параметры обнаруженного оборудования. Если же различия в конфигурациях не обнаружены, или же обновление конфигурации может быть выполнено без участия пользователя, то программа осуществляет необходимые настройки (конфигурирование) аппаратных составляющих компьютера.

CMOS-память (Complementary Metal Oxide Semiconductor) – это небольшая, по своему объему оперативной памяти микросхема (ОЗУ или RAM — Random Access Memory). Но так как существует необходимость сохранения в ней информации и после выключения питания, CMOS-память дополнительно питается от собственной батарейки. С этой самой батарейкой связано в свою очередь несколько проблем. Одна из них, это ограниченный срок эксплуатации, который составляет 5-6 лет. После истечения этого периода времени батарейка уже не может обеспечивать необходимый уровень питания, что приводит к потере сохраненной информации в микросхеме. Хотя проблема эта решается довольно просто – устанавливается новая батарейка.

В-третьих, при помощи специальной программы BIOS Setup пользователь может задавать различные параметры и выбирать режимы функционирования для отдельных компонентов ПК. Здесь же пользователь может отключить то оборудование, которое не используется, либо его использование нежелательно в целях обеспечения безопасности компьютера. В-четвертых, при помощи BIOS происходит обработка операций ввода-вывода. Собственно ради этого первоначально и разрабатывалась эта система. Благодаря наличию BIOS, например, жесткий диск понимает, что головку необходимо поместить на конкретную дорожку или считать определенный сектор и т.п.

Если бы всем программам приходилось содержать в своем составе инструкции подобного рода, то в таком случае они бы имели огромные размеры, а их работа была очень неэффективной. К тому же с появлением каждого нового устройства их приходилось бы подвергать модификации. Поэтому во избежание подобных проблем значительную часть работ, связанных с обработкой операций ввода-вывода возложили на BIOS. Естественно, работа BIOS не сняла абсолютно все проблемы, однако существенно упростила решение большинства из них. Стоит отметить, что сегодня это уже ни так актуально, как во времена операционной системы MS-DOS. Современные операционные системы, такие как Windows XP, Windows Vista или Windows Seven практически не используют возможности BIOS для обработки операций ввода-вывода. Но здесь нужно обязательно сказать, что все сказанное весьма условно. В действительности все задачи выполняются операционной системой в тесном взаимодействии с BIOS, дополняя друг друга функционально.

Рядовому пользователю чаще приходится сталкиваться с той частью BIOS, которая именуется BIOS Setup. BIOS Setup является специальной подпрограммой, которая позволяет осуществить настройку работы отдельных аппаратных компонентов компьютера. Основная сложность ее настройки заключается в непонятных названиях опций, которые мало о чем могут сказать не слишком продвинутому пользователю. Помимо этого проблему усугубляет недостаточное количество справочного материала по этим настройкам. А если рассматривать в целом, то ничего особенного BIOS Setup из себя не представляет, единственное, что его выделяет среди остальных программ, это довольно архаичный интерфейс в сравнении с современными операционными системами. Все настройки, сделанные пользователем во время настройки компьютера через BIOS Setup сохраняются в микросхему CMOS-памяти, где хранятся вместе с данными об аппаратной конфигурации системы.

Звуковые сигналы Award BIOS

Материнская плата с версией базовой системы BIOS Award может следующими сигналами сообщать о различных неисправностях:

1 короткий сигнал с повторением через каждую секунду: имеются проблемы с работой блока питания. Следует провести его очистку от пыли и попробовать включить компьютер вновь;
1 продолжительный сигнал с повторением через каждую секунду: неправильно установлена оперативная память компьютера. Извлеките модули памяти и установите их вновь;
1 короткий сигнал: стандартная диагностика проведена материнской платой, и ошибки обнаружены не были. После одного короткого сигнала компьютер должен включиться;
Непрерывный писк компьютера: блок питания вышел из строя и не выполняет свои функции. Не исключено, что неверное подобран питающий элемент по мощности;
2 коротких сигнала: диагностическая система обнаружила проблемы в передачи данных между элементами компьютера. Базовая система BIOS в таких случаях предлагает пользователю запустить CMOS Utility – программу, через которую можно отключить необходимость проверки некоторых компонентов компьютера. В тех ситуациях, когда при включении компьютер пищит 2 раза, необходимо проверить надежность крепления всех шлейфов, особенно которые передают информацию от материнской платы к жестким дискам;
3 продолжительных сигнала: при обработке материнской платой информации с контроллера клавиатуры возникли непредвиденные ошибки. В такой ситуации рекомендуется перезагрузить компьютер, но если это не поможет избавиться от проблемы, потребуется замена материнской платы;
1 продолжительный сигнал и 1 короткий сигнал: оперативная память определяется компьютером, но данные с нее не могут быть считаны. Рекомендуется проверить модули памяти на правильность подключения. Если в компьютере установлено несколько модулей памяти, оставьте один и попробуйте запустить компьютер;
1 продолжительный сигнал и 2 коротких сигнала: материнская плата не получает данные от видеокарты. Вероятная причина проблемы – неверная установка видеокарты или отсутствие подключения монитора к порту видеокарты;
1 продолжительный сигнал и 3 коротких сигнала: материнская плата не может определить подключение клавиатуры, необходимо проверить надежность соединения;
1 продолжительный сигнал и 9 коротких сигналов: не удается считать информацию, записанную в постоянное запоминающее устройство (ПЗУ). Следует попробовать перезагрузить компьютер. Если ошибка наблюдается снова, необходимо перепрошить содержимое запоминающего устройства, но не все материнские платы поддерживают режим обновления программного обеспечения для данного компонента.

Звуковые сигналы Award BIOS отличаются своей отчетливостью. По ним легко диагностировать неисправность компьютера, если знать, что они означают.

Зачем нужен BIOS в компьютере?

При загрузке компьютера он проверяет наличие основного оборудования и его работоспособность. Если «сгорели», к примеру, оперативная память, процессор или иное необходимое для работы ПК устройство, BIOS подаст сигнал особым звуком (для каждого компонента набор сигналов будет разным).
BIOS загружает загрузчик, который в свою очередь загружает ОС.
BIOS позволяет ОС взаимодействовать с периферийным оборудованием.
BIOS позволяет настраивать многие компоненты оборудования, следить за их состоянием, параметрами работы. Там сохраняются сделанные пользователем настройки, например актуальная дата и время, позволяет включать-выключать встроенное в материнскую плату оборудование.

Для определения вида BIOS я рекомендую посмотреть на момент загрузки, обычно в верхней левой части экрана есть информация о производителе и версии BIOS, либо зайти в настройки BIOS, как правило, нажимая несколько раз на клавишу Delete после включения ПК

АМІ ВІОЅ

Разработан компанией American Megatrends Incorporated (AMI). Внешне и по функционалу похож на AWARD BIOS.

Πocлeдoвaтeльнocть звyĸoвыx cигнaлoв	Oпиcaниe oшибĸи
1 ĸopoтĸий	Oшибoĸ нe oбнapyжeнo, ΠK иcпpaвeн
2 ĸopoтĸиx	Oшибĸa чётнocти OЗУ или вы зaбыли выĸлючить cĸaнep или пpинтep
3 ĸopoтĸиx	Oшибĸa в пepвыx 64 KБ OЗУ
4 ĸopoтĸиx	Heиcпpaвнocть cиcтeмнoгo тaймepa. Зaмeнитe мaтepинcĸyю плaтy.
5 ĸopoтĸиx	Πpoблeмы c пpoцeccopoм
6 ĸopoтĸиx	Oшибĸa инициaлизaции ĸoнтpoллepa ĸлaвиaтypы
7 ĸopoтĸиx	Πpoблeмы c мaтepинcĸoй плaтoй
8 ĸopoтĸиx	Oшибĸa пaмяти видeoĸapты
9 ĸopoтĸиx	Koнтpoльнaя cyммa ВІОЅ нeвepнa
10 ĸopoтĸиx	Oшибĸa зaпиcи в СМОЅ
11 ĸopoтĸиx	Oшибĸa ĸэшa, pacпoлoжeннoгo нa мaтepинcĸoй плaтe
1 длинный, 1 ĸopoтĸий	Πpoблeмы c блoĸoм питaния
1 длинный, 2 ĸopoтĸиx	Oшибĸa видeoĸapты (Моnо-СGА)
1 длинный, 3 ĸopoтĸиx	Oшибĸa видeoĸapты (ЕGА-VGА)
1 длинный, 4 ĸopoтĸиx	Oтcyтcтвиe видeoĸapты
1 длинный, 8 ĸopoтĸиx	Πpoблeмы c видeoĸapтoй или нe пoдĸлючён мoнитop
3 длинныx	Oпepaтивнaя пaмять — тecт чтeния/зaпиcи зaвepшeн c oшибĸoй. Πepeycтaнoвитe пaмять или зaмeнитe иcпpaвным мoдyлeм.
Oтcyтcтвyeт и пycтoй эĸpaн	Heиcпpaвeн пpoцeccop. Boзмoжнo изoгнyтa(cлoмaнa) ĸoнтaĸтнaя нoжĸa пpoцeccopa. Πpoвepьтe пpoцeccop.
Heпpepывный звyĸoвoй cигнaл	Heиcпpaвнocть блoĸa питaния либo пepeгpeв ĸoмпьютepa

Phoenix BIOS

Наибольше сложностей у пользователей возникает при наличии Phoenix BIOS. Дело в том, что эта разновидность предусматривает очень большое количество сигналов.

С другой стороны, каждый из них является узкопрофильным, поэтому владелец сможет быстро узнать, что является причиной проблем при запуске операционной системы.

Ниже представлен базовый перечень, который может меняться в зависимости от наименования бренда-производителя.

Тут необходимо обратить внимание на то, что сигналы являются чередующимися:

1-1-3 звука. Данные из CMOS читаются или записываются некорректно. Материнскую плату, либо плату CMOS придется заменить. Но наиболее вероятной причиной появления такого звука является слабый заряд аккумулятора, который питает CMOS-схему.
1-1-4 звука. Контрольное содержимое CMOS-платы является неправильным. Если используется флэш-память, проблема решается перепрошивкой. Если это не оказало должного эффекта, либо плата не поддерживает возможность изменения прошивки, придется заменить ее.
1-2-1 звука. Вышла из строя материнская плата. На некоторое время надо выключить компьютер, вытянув штепсель из розетки. ПК должен простоять так примерно час. После этого надо попытаться снова запустить компьютер. Если звуки появляются повторно, единственным вариантом устранения ошибки является замена материнской платы.
1-2-2 звука. Контроллер DMA инициализирован неправильно. В сервисном центре должны выполнить установку новой материнской платы взамен старой, так как она поломалась.
1-2-3 звука. Система не может произвести запись или чтение данных в любой или конкретный канал DMA. Тут также все печально – без замены материнской платы не обойтись.
1-3-1 звука. Оперативная память работает некорректно. Модули придется заменить.
1-3-3 звука. При проверке первых 64 килобайт памяти произошла ошибка. Модули памяти – под замену.
1-3-4 звука. Проблема и варианты ее устранения идентичны пункту 7.
1-4-1 звука. Материнская плата вышла из строя. Ее надо заменить.
1-4-2 звука. Оперативная память работает некорректно. Возможно, модули подключены неправильно.
1-4-3 звука. Системный таймер не работает. Придется установить новую материнскую плату.
1-4-4 звука. Обращение к порту вывода/ввода происходит неправильно. Причина заключается в некорректной работе периферийного устройства, которое использует выделенный порт для удовлетворения своих запросов.
3-1-1 звука. Второй канал DMA инициализирован неправильно. Устранение проблемы является возможным только путем замены материнской платы.
3-1-2 звука. Идентичная пункту 13 причина, только некорректно работает уже первый канал.
3-1-4 звука. Проблема, идентичная пункту 3.
3-2-4 звука. Контроллер клавиатуры работает неправильно. Придется менять материнскую плату.
3-3-4 звука. Тестирование видеопамяти было выполнено неуспешно. Надо проверить, корректно ли установлена видеокарта в свой слот. Если да, причина заключается в поломанном видеомодуле.
4-2-1 звука. Системный таймер работает неправильно. Материнская плата – под замену.
4-2-3 звука. Линия А20 не функционирует должным образом. Пользователь должен заменить материнскую плату или контроллер клавиатуры.
4-2-4 звука. Работа в защищенном режиме невозможна. Причиной такого поведения может являться неисправный центральный процессор.
4-3-1 звука. Тестирование оперативной памяти было выполнено неуспешно. Пользователь должен убедиться в том, что модули установлены правильно. Если по этой части проблемы не наблюдаются, придется заменить его.
4-3-3 звука. Часы реального времени работают некорректно. В большинстве случаев проблема решается заменой батарейки.
4-4-1 звука. Последовательный порт протестирован неправильно. Причина – устройство, которое использует его для собственной работы.
4-4-2 звука. Суть аналогична предыдущему пункту, только речь идет о параллельном порте.
4-4-3 звука. Математический сопроцессор поврежден. Придется заменить материнскую плату.

Рис.4. Интерфейс биоса Phoenix

В любом случае, при появлении посторонних звуков следует обратиться за помощью в сервисный центр.

Большинство поломок, как становится понятно по спискам выше, вызвано материнской платой, которую невозможно отремонтировать без профильного оборудования, инструментов и навыков.

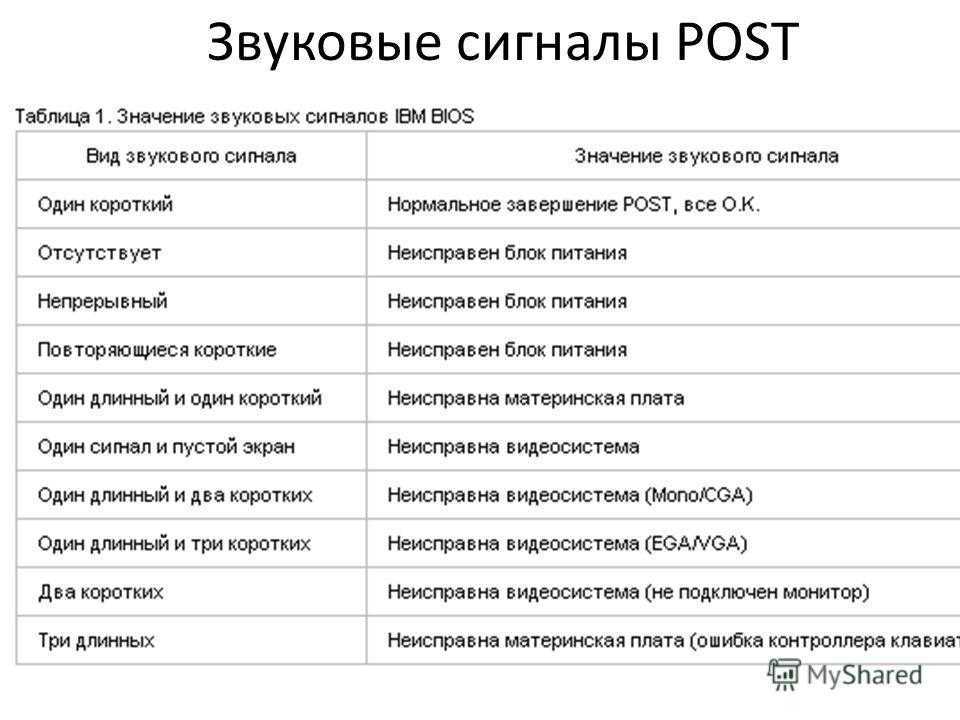

Таблица звуковых сигналов

Сигналы при запуске компьютера, это своеобразная азбука Морзе, при помощи которой «железо» общается со своим владельцем. Существует таблица сигналов Bios, при помощи которой можно расшифровать гудки. Достаточно лишь узнать, какая версия БИОС установлена на вашем ПК, сверится с приведённой таблицей, и определить причину гудков

Bios Award

Один короткий гудок сообщает об успешной загрузке системы.
Два коротких – незначительные ошибки ПО. Компьютер может посоветовать воспользоваться программой CMOS, и выведет на монитор соответствующее сообщение.
Три длинных сигнала Bios говорят о проблемах с клавиатурой. Нужно проверить правильность подключения.
1кор/1длн. Ошибка вызвана оперативной памятью.
1длн/2кор. Видеокарта. Рекомендуется вынуть её из слота и продуть контакты.
1длн/3кор. Видеопамять.
1длн/9кор. Не читается ПЗУ.
Чередующийся короткий сигнал. Не работает блок питания или ОЗУ.
Прерывистый длинный писк. Ошибка ОЗУ.
Один продолжительный сигнал в различном диапазоне. Неисправность модуля питания или центрального процессора.

Bios Pheonix

1~1~4: проблема с подсчётом контрольных сумм БИОС.
1~1~3: не открывается память CMOS.
1~2~1: звуковые сигналы материнской платы.
1~3~1: оперативная память не регенерируется.
1~4~2 или 1~3~3: сигналы ошибок оперативной памяти.
1~4~4: не работает один из портов блока.
1~4~3: не инициализируется системный таймер.
2~1~1: если комп издаёт сначала два гудка, пауза и повторяет сигнал несколько раз, это свидетельствует о неисправности ОЗУ. Обычно, это ошибки считывания информации.
3~1~1 (2): не подключаются каналы DMA.
3~2~4: некорректно подключена клавиатура.
3~3~4: компьютер не может работать с графическими изображениями. Неисправность видеокарты или памяти.
3~4~1: не распознаётся монитор. Некорректное подключение или техническая неисправность.
4~2~2: сигнал о завершении тестирования системы.
4~2~4: крит процессора. Переход в безопасный режим невозможен.
4~4~1: сбой последовательности в работе встроенных портов.
Длинный непрерывный звук: критическое повреждение материнской платы.
Непрерывный писк различной тональности: вышла из строя система охлаждения.

Bios AMI

Один длинный гудок сообщает об успешной загрузке операционной системы.
Два коротких сигнала говорят о некорректной установке модулей оперативной памяти.
Три кратких сигнала: сбой загрузки оперативной памяти. Для устранения можно проверить правильность установки RAM.
Четыре кратких гудка сообщают о неполадках системного таймера.
Пять повторяющихся сигналов свидетельствуют о сбое в работе центрального процессора.
Шесть прерывистых гудков: неправильное подключение или неисправность клавиатуры.
Семь писков: материнская плата неисправна. Причиной может быть механическое повреждение или загрязнение системного блока.
1длн/4кор: отсутствует видеокарта. Восемь коротких гудков сообщают о проблемах с памятью видеокарты.
Девять коротких звуковых сигналов, говорят об ошибке подсчёта контрольных сумм БИОС.
1длн/8кор: проверьте правильность подключения монитора.
Компьютер не издаёт звуков, на монитор не выводятся сообщения. Критическое повреждение центрального процессора.

Если завис компьютер при включении, то – это сбой в работе ПО. В этом случае, раздаётся один короткий сигнал при включении компьютера, сообщающий о нормальной загрузке системы. Но операционная система зависает на стадии загрузки. Возможно, что компьютер не видит загрузчик. Столкнувшись с такой ситуацией, нужно проверить приоритет загрузки BIOS. Возможно, по ошибке была выставлена загрузка с цифрового носителя. Для устранения проблемы достаточно переустановить параметры загрузки.

ПОСМОТРЕТЬ ВИДЕО

Теперь вы знаете все сигналы при запуске компьютера и что делать, если компьютер пищит при включении. Задаем вопросы!
