Как подключить к материнской плате кнопку включения

Как правильно подключить переднюю панель к материнской плате

Зачастую человек, впервые (а бывает, что далеко и не в первый раз) собирающий компьютер, сталкивается с тем, что не знает, как правильно да и куда вообще подключать кнопки reset, power, LED-индикаторы, спикер, который издает писк при включении. Я покажу несколько примеров, по которым вы сможете понять принцип, как правильно подключается вообще любая передняя панель, расскажу некоторые секреты, которые использую сам в своей работе.

Ничего сложного в этом нет, если придерживаться простых правил и рекомендаций, о которых сейчас и пойдет речь.

Куда подключать коннекторы?

Этот раздел для тех, кто не в курсе, куда именно подключается передняя панель. Если это не про вас, переходите сразу к следующему разделу и читайте дальше.

Для начала давайте разберемся, как вообще выглядит то место на материнской плате, куда подключается передняя панель компьютера. Для наглядности просто хочу показать несколько фотографий, по ним вы легко определите, как выглядит этот разъем на материнской плате:

Как видите, они могут слегка отличаться друг от друга

Также хочу обратить внимание, что расположение снизу справа не является обязательным, иногда эти контакты располагаются и по центру снизу материнской платы

Как правильно подключить коннекторы передней панели?

На большинстве материнских плат уже нанесена разметка, что и куда подключать. Вот самый простой и наглядный пример:

Слева-направо на фото:

+MSG- (желтый цвет) – подключение индикатора работы компьютера;

+HD- (синий цвет) – подключение индикатора работы жесткого диска (HDD);

+PW- (красный цвет) – подключение кнопки питания (Power);

-RES+ (зеленый цвет) – подключение кнопки сброс (Reset);

+SPEAK- (оранжевый цвет) – подключение спикера (тот, который издает писк при включении);

Цвета здесь ничего не значат, просто производитель решил сделать такую разметку.

Правила подключения коннекторов:

Есть простые общие правила, используя которые, вы правильно и легко подключите коннекторы передней панели к материнской плате:

Подключение кнопок Power и Reset не имеет полярности, так как эти кнопки попросту работают на замыкание контактов

Несмотря на то, что на плате указаны + и – для этих кнопок, никакого значения они не имеют

Важно соблюдать полярность при подключении светодиодов и спикера, иначе работать не будут. На материнской плате для каждого типа коннекторов его плюс всегда слева, а минус – справа

Это справедливо для всех материнских плат

Если нет обозначений + и — , используйте это правило. На проводах светодиодов – любой цветной провод это плюс, а черный или белый – минус.

Но у меня все не так, и вообще нет подписей! Что мне делать??

Многие контактные площадки на современных ATX-платах имеют такой вид:

В таком случае лучше всего поискать инструкцию к материнской плате и найти там вот такой (или похожий) раздел:

Обозначения:

+PWR_LED- – индикатор работы;

+HDD_LED- – индикатор работы жесткого диска;

PWR_SW – кнопка включения (Power);

RESET – кнопка «сброс»;

SPEAKER – спикер (та самая нудная пищащая хрень )

Данная схема подключения передней панели используется для большинства современных ATX-плат.

Как подключить переднюю панель, если совсем ничего непонятно

Посмотрите на фото ниже:

Вот хороший пример — старый тип распайки, к тому же мой самый не любимый. Во-первых, ничего не подписано, а во-вторых, контакты никак не скомпонованы, и не понятно какие из них образуют пары.

Здесь есть два решения проблемы:

Решение номер два:

Если нет инструкции, то можно воспользоваться следующим способом: компьютер включается в электрическую сеть, а затем по очереди кратковременно замыкаются отверткой рядом стоящие пары контактов. Когда при очередном замыкании компьютер запустится, — та пара контактов и отвечает за кнопку включения (Power). Таким же способом находится кнопка сброс (reset), только уже при работающем компьютере (при замыкании контактов для кнопки Reset компьютер перезагрузится)

Индикаторы работы жесткого диска и работы компьютера придется уже искать методом «втыка», пока они не заработают.

Примечание: таким способом я пользуюсь довольно давно, и ни одной материнской платы еще не испортил

Вам же советую быть крайне аккуратными, — за убитые платы по вашей неосторожности я не отвечаю

На этом я заканчиваю разбор подключений передней панели. В будущем планируется еще много интересных и полезных статей – подписывайтесь на обновления, чтобы быть в курсе событий на сайте.

Подключение кнопок и индикаторов

Кнопки питания и светодиоды компьютера будут подключаться к серии контактов, обычно обозначенных на материнской плате F_PANEL. Схема ниже должна помочь вам в подключении.

Кнопка питания — обозначена как MB, POWER, POWER-SW, PW.
Кнопка сброса — обычно обозначается как RES, RESET, RESET SW.
Индикатор активности диска — обычно обозначается как HD, HDD, LED LED.
Индикатор питания — обычно обозначается как PLED, POWER LED.

Подключение USB с передней панели

Во всех современных случаях кабель для подключения разъемов USB с лицевой панели выглядит так:

9-контактный USB-разъем имеет маркировку F_USB или просто USB и выглядит так:

В этом случае никаких сложностей возникнуть не должно: несмотря на внешнюю схожесть с другими разъемами (в основном с COM), подключить этот провод туда не получится из-за разного расположения выводов.

Однако в старых корпусах можно встретить один провод, в котором вместо одного большого разъема на конце провода будет несколько маленьких. В этом случае нужно подключить провода следующим образом:

Питание — обозначается как + 5V, VCC.
Данные — (минус) — обычно обозначаются как D-, DATA-, USB-.
Data + (плюс) — обычно обозначается как D +, DATA +, USB+.
Земля — обычно обозначается как GND, ЗЕМЛЯ.

Подключение USB 3.0 с передней панели

В отличие от схем подключения USB 1.0 и USB 2.0 с обратной совместимостью, USB 3.0 использует совершенно другой кабель для подключения разъемов на передней панели с разъемом гораздо большего размера. Внешне это выглядит так:

Как видно из картинок, разъем и разъем имеют специальный ключ, который не позволит подключить кабель от разъемов в неправильном положении, поэтому подключение USB 3.0 должно быть проще, чем когда-либо даже для самого неопытного пользователя.

Как подключить разъемы передней панели компьютера — Заметки Сис.Админа

Доброго времени суток, дорогие читатели. Это статья, которая представляет собой небольшое дополнение к некогда написанному материалу о сборке компьютера под одноименным названием “Собираем компьютер своими руками” или “Что есть что в компьютере, часть 2″.

Речь пойдет о небольшом упущенном, но немаловажном элементе, — подключении разъемов (всяких там кнопочек, лампочек и пр.) передней панели корпуса. Поехали

На передней панели системного блока обычно находятся кнопки питания и ручной перезагрузки компьютера. Их тоже нужно правильно подключить к материнской плате. Кабели подключения обычно выполнены в виде пинов (что такое пины смотрите выше). Они выглядят примерно так:

Power SW- кабелек кнопки включения; Power LED + — — кабели индикатора (лампочки) питания; HDD LED – кабель индикатора загрузки жесткого диска (та самая лампочка которая обычно мигает); RESET SW- кабель кнопки перезагрузки.

Правильное их подключение тоже важно, т.к без этого компьютер просто не врубится. На каждой материнской плате расположен так называемый блок контактов Front panel или сокращенно F-Panel

Обычно он находится в правом нижнем углу платы, но бывают и исключения. Вот так примерно он выглядит:

Подключение пинов осуществляется вручную и для этого в сопроводительных документах к материнской плате обязательно есть подсказки.

Если документы есть, то подключить пины не сложно. Если нет, то на самой материнской плате вокруг или рядом с блоком F-Panel находятся подсказки. Если Вам повезло многократно, то в комплекте с мат.платой есть такой переходник:

В который Вы просто втыкаете, как показано выше, сами разъемы, а потом этот переходник в мат.плату и всё получается быстро и просто. Но везет так далеко не всем, да и наверняка Вы попали сюда потому, что пытаетесь подключить всё для уже бывшей (а не новой) материнсткой платы.

Кроме того, на передней панели системного блока иногда бывают интерфейсные разъемы USB (обычно их пара штук) и порты подключения наушников/колонок и микрофона. Выглядит это примерно так:

Кабели- пины, для подключении этих внешних USB-портов, внутри системного блока выглядят так:

Подключаются они к блокам пинов на материнской плате, которые называются F- USB1 и F-USB2 соответственно (выглядеть по цвету и расположению могут не совсем так, как на скриншоте ниже, но по форме и количеству\расположению штырьков все тоже самое):

Примерно аналогично выглядят порты подключения внешних звуковых входов, — отличается разве что положение\количество штырьков.

Подключить их просто (в другие блоки пинов они просто не влезут). Но и для них в сопроводительных документах к мат плате тоже есть подсказки:

Собственно, всё и ничего сложного в этом нет.

Что делать, если не сохранилось документации к мат.плате

Либо возьмите лупу и внимательно изучите упомянутый выше разъем для подключения на материнской плате компьютера:

Обычно он хоть как-то, но символично подписан, раза так со второго или третьего можно угадать что там к чему и подключить всё корректно. Провода подключаются, как правило, надписью на себя:

Изредка второй ряд (дальний) смотрит надписями в другую сторону, но такое встречается достаточно редко. Так или иначе, как я писал выше, не с первого, так со второго раза — угадаете

Если найти на сайте производителя не удалось, то в интернете можно найти по запросу «название платы» + слово manual, при минимальном знании английского место для загрузки обязательно найдете, а там уже дело открыть, посмотреть и подключить.

Послесловие

PS: Представленное на рисунках компьютерное железо показано исключительно для примеров и ознакомления. Никакой рекламы. PS2: Статья написана человеком, обитающим в сети под ником Simoro (друга и помощника проекта). За что ему огромное спасибо.

Куда вставлять POWER SW на материнской плате: ASUS, Gigabyte, MSI и другие

Всем привет! Сегодня у нас очередной интересный вопрос – как подключить кнопку включения к материнской плате и куда вставлять сам штекер. В первую очередь выключите системный блок и полностью его обесточьте – это можно сделать двумя способами: полностью выдернуть вилку из розетки или выключить тумблер на блоке питания. После этого снимаем боковую крышку, чтобы оголить материнскую плату и все внутренности системного блока.

На материнской плате должен находиться блок передней панели (Front Panel), который обычно находится в правом нижнем углу ближе к передней части системника. Вот сюда как раз и подключаются все выделенные коннекторы: включения, выключения, температурные индикаторы, наушники, микрофон и т.д. Сами провода должны идти от передней панели корпуса.

И далее вы можете столкнуться с некоторой проблемой. Если рядом с данным блоком подпись, то нужно от передней крышки системного блока просто подключить нужный штекер, который имеет ту же надпись.

Обычно коннектор имеет надпись «Power SW», на материнке же могут быть другие надписи: PSW, PWRSW, PWR, PWR BTN, ON/OFF. Помимо этого, есть также другие переключатели, которые нужно активировать:

Reset – кнопка перезагрузки.
PWR LED или PLED – индикатор питания.
HD LED – индикатор жесткого диска.
Speaker, SPK или SPEAK – это динамики.
MIC – микрофон.
Sleep, SLP – кнопка сна.

Далее просто идет обычное подключение по цветам. Если цветового обозначения нет, то переключатель питания подключается в любом положении, так как там идет обычное замыкание. Так что вы в любом случае подключите данную кнопку правильно.

Но надписи может и не быть как на картинке ниже. В таком случае я подготовил для вас универсальные инструкции для материнских плат, смотрим статью.

ASROCK
INTEL
FUJITSU SIEMENS
MSI
LENOVO
EPOX
GIGABYTE
BIOSTAR
ASUS
FOXCONN

Что нужно знать, что бы подключить правильно материнскую плату к системному блоку?

Покупая новый корпус или материнскую плату, обязательно необходимо знать маркировку проводов системного блока, чтобы не сжечь саму материнскую плату, на моем личном опыте, когда я только начинал заниматься ремонтом и восстановлением всякого железа, по своей глупости и незнанию маркировки подключения было сожжена не одна пачка материнских плат.

Чтобы вам не повторить моих ошибок, вам необходимо знать маркировку подключения проводов.

Power SW, или M/B SW включение компьютера в сеть.

Reset SW перезагрузка компьютера.

Power led и HDD led, подключение диодов материнской платы и жесткого диска, главное не перепутать, где + или – подключения, это указано подробно в инструкции материнской платы.

Speeker, подключение динамика.

Каждый отдельный проводок имеет свое предназначение, эти разноцветные проводочки предназначены для подключения аудио разъема.

Пучок проводов, имеющих в своем составе две или четыре, пары проводов, подключается к USB разъему.

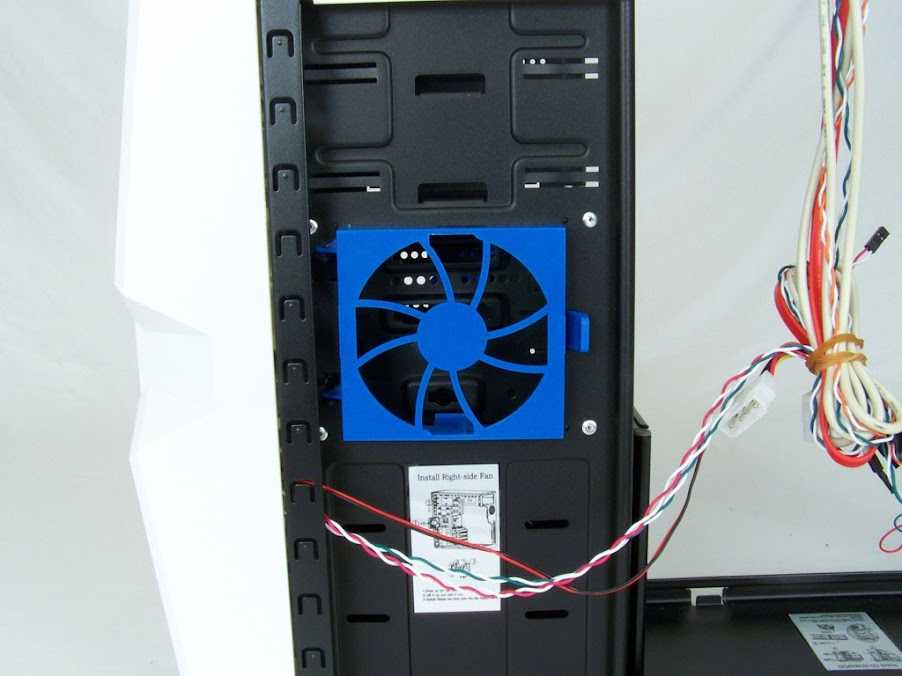

В некоторых корпусах, имеется встроенные кулера, и имеют надписи FAN1, FAN2, PWR FAN, SISTEMS FAN и тому подобное, они предназначены для общего охлаждения системы.

Зная как подключить правильно материнскую плату к корпусу системного блока, вы не только сохраните ее работоспособность, но и обеспечите ее стабильность работы без аппаратных ошибок.

Подключение передней панели к материнской плате

Первым делом, я порекомендую открыть руководство пользователя и поискать схему соединения там. Если нет бумажного, то можете найти его в электронном виде на официальном сайте производителя (как правило, в верхней части сайта переходите на вкладку «Продукты», там находите категорию материнских плат и уже оттуда ищите свою модель).

Так же, на текстолите самой платы чаще всего написаны подсказки для помощи в подсоединении. На примере ниже отличный показатель правильных подсказок для того, чтобы разобраться как подключить переднюю панель к материнской плате.

Возьмем для примера популярную и актуальную материнскую плату и рассмотрим разъемы подключения на них.

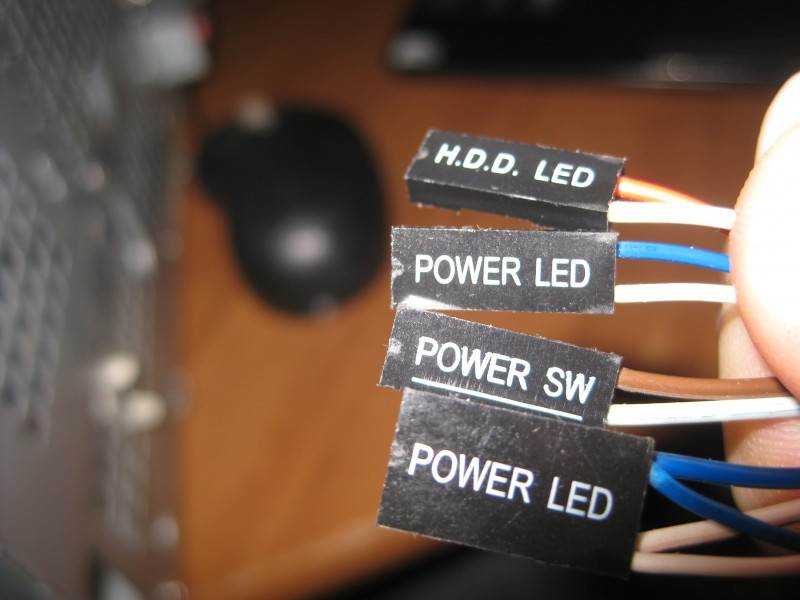

Шаг 1 – находим шлейфы, идущие от передней панели к мат. плате

Это те самые шлейфы, которые мы будем подключать к соответствующим разъемам материнской платы. Особенность этих самых шлейфов, по которым их можно найти среди других проводов в корпусе системного блока это надписи на концах их разъемов:

Power SW (PWRBTN) – Кнопка включения компьютера>;
Reset SW (Reset) – Кнопка перезагрузки;
HDD LED (IDE LED)(HDLED) – индикатор активности жесткого диска;
Power LED (PLED) – Индикатор включения компьютера;
USB1..USBn – Порты USB на передней панели;
Speaker(SPK) – Системный спикер (динамик)>;

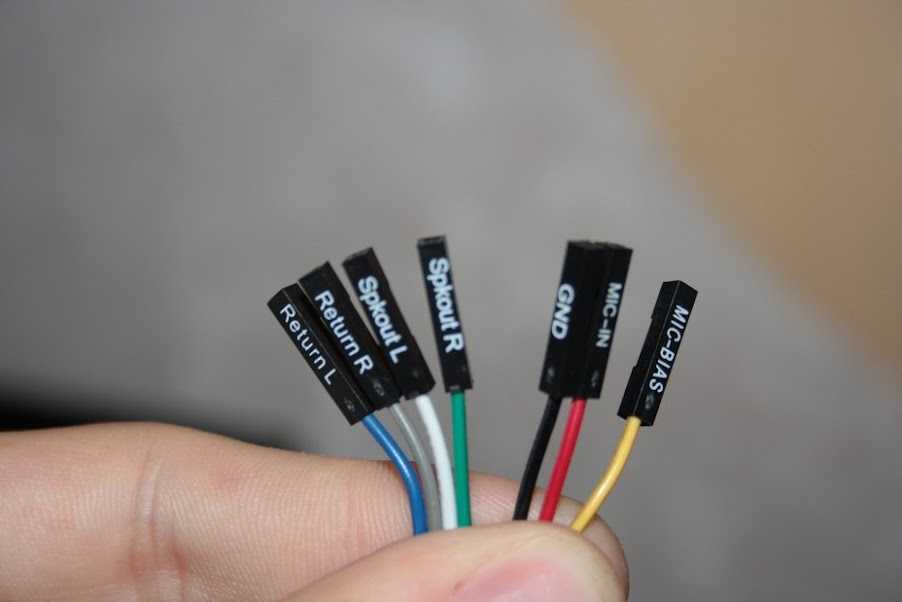

AUDIO (Mic, SPK L, SPK R, GND)(AAFP) – Выходы наушников и микрофона на переднюю панель.

Для тех, у кого Power LED состоит из 2-ух фишек на 2 и 3 контакта (как на рисунке выше) обоснование следующее: на некоторых материнских платах разъем подключения POWER LED (индикатор включения компьютера) выполнен на 3-ех контактах (средний не используется), а на некоторых на 2-ух. Поэтому в вашем случае нужно использовать либо одну фишку Power Led, либо другую.

Шаг 2 – находим контакты на материнской плате для подключения передней панели

Стоит отметить, что подключение кнопок включения, перезагрузки, индикатора работы жесткого диска и индикатора включения компьютера, а также спикера (F_Panel) это одна группа разъемов (1 на рисунке ниже), подключение передних USB (USB) – другая группа (2 на рисунке ниже) и разъемы наушников с микрофоном (AAFP) – третья (3 на рисунке ниже).

Вариант первый

На вашей материнской плате все контакты подписаны и вы просто одеваете фишки на контакты соблюдая соответствующие названия и полярность. Полярность важна для HDD LED (IDE LED) и Power LED. На плате плюсовой контакт подписан как “+”, а на фишке плюсовой контакт это цветной провод (отличный от белого и черного). Либо же если все провода от передней панели черного цвета, то на них “+” тоже будет подписан.

Даже если вы перепутаете полярность, то ничего страшного не произойдет. Просто на просто при включении не будет загораться кнопка включения и не будет моргать светодиод активности жесткого диска. В этом случае просто переверните не работающую фишку вверх ногами на контактах мат. платы, чтобы поменять полярность.

Вариант второй

Контакты на материнской плате не подписаны, как на фото ниже.

В этом случае вам нужно определить модель своей материнской платы, найти ее в интернете и посмотреть документацию по распиновке контактов кнопок, индикаторов, usb и звуковым выходам.

Как подключить кнопку включения к материнской плате

Ну вот, комплектующие в сборе, осталось приладить одно к другому и… здравствуй, новый компьютер! Если с подключением процессора, памяти, видеокарты сложностей обычно не возникает, то мелкие проводки, соединяющие контакты материнской платы с элементами на корпусе системного блока, вынуждают долго чесать затылок: какой из них куда ведет?

Штырьковые контакты кнопок, индикаторов, системного динамика и разъемов аудио выглядят одинаково, а каждый производитель материнских плат размещает их на своих изделиях по-разному. Сегодня речь пойдет о том, как правильно подключить кнопку включения компьютера к материнской плате и ничего не сжечь.

Передняя панель

Область расположения кнопок включения (power) и перезагрузки (reset), а также индикаторов питания, активности диска, сна и некоторых других на системном блоке называется передней панелью – front panel. На материнской плате ей соответствует контактная группа f_panel.

F_panel может выглядеть как на фото, где каждый контакт окрашен определенным цветом, а может быть однотонной. Количество и расположение штырьков на ней тоже неодинаково, поэтому схема подключения передней панели для материнских плат, например, Asus, не подойдет к платам Gigabyte и наоборот.

На некоторых моделях материнок контакты передней панели подписаны, что очень облегчает процесс сборки системного блока.

Но чаще всего они просто отмечены порядковыми номерами, как на первой фотографии. В таком случае без инструкции не обойтись.

Кнопка включения (power)

От кнопки включения на передней панели системного блока отходит 2 проводка, которые заканчиваются прямоугольным коннектором с двумя отверстиями и надписью «POWER SW» (Power switch). Не путайте его с коннектором «POWER LED», последний предназначен для подключения индикатора питания компьютера.

: Что делать, если компьютер включается и сразу выключается

Коннектор «POWER SW» соединяется с парой контактов на f_panel, которые на схеме подключения подписаны точно так же. На некоторых схемах Power switch обозначается как PSW, PWR, PWR BTN, PWRSW или ON/OF.

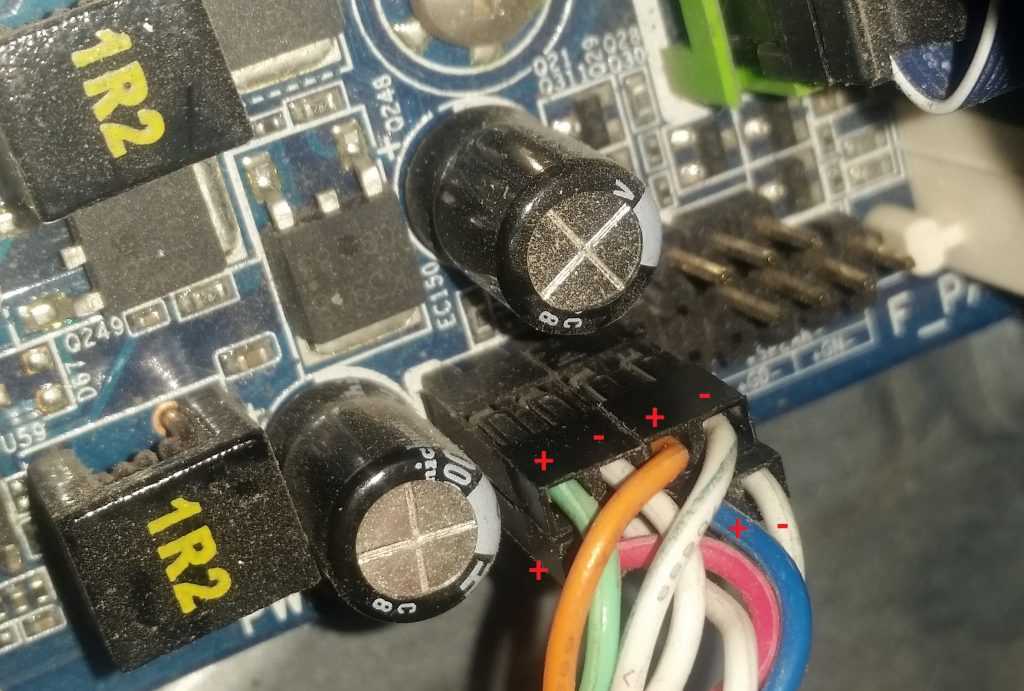

Контакты передней панели имеют полярность, то есть один из пары проводников подключается к выводу «+», а второй – к «-». Разъем Power switch тоже имеет минус и плюс, однако он может быть подсоединен к материнской плате любой стороной, поскольку работает на замыкание/размыкание цепи.

Точно так же не стоит опасаться проблем, если вы ошибетесь с подключением других элементов фронтальной панели. Неправильно подсоединенный элемент просто не заработает.

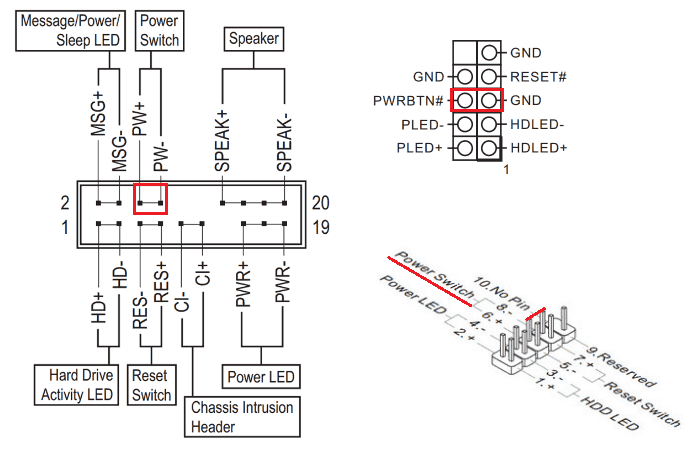

Asus

На платах Asus с 10-штырьковым разъемом передней панели контакты PWR BTN находятся посередине (pin 5 и 6).
На платах с 20-контактным разъемом они расположены на 11 и 13 пинах.

AsRock

Разные модели материнок AsRock имеют разное расположение контактов Power switch. Например:

На 10-пиновом разъеме: pin 5 и 6 или pin 6 и 8.
На 20-пиновом разъеме: pin 6 и 8.

Biostar

Материнские платы Biostar не слишком распространены в нашей стране, но чаще встречаются модели со следующим расположением пинов PWRSW:

На 16- и 24-штырьковых разъемах – 14 и 16 pin или 15 и 16 pin, если отсчет контактов ведется по горизонтальным рядам.
На 10-штырьковом разъеме – 6 и 8 pin.

: Компьютер не видит Android через USB

Fujitsu Siemens

На 30-контактной фронт-панели Fujitsu Siemens пины Power On/Of занимают 25 и 26 место

Обратите внимание, отсчет контактов на этой плате ведется справа налево

Foxconn

На 20-штырьковой контактной группе материнских плат Foxconn на Power switch приходятся контакты 6 и 8.
На 10-штырьковой группе – также 6 и 8.

Intel

Еще одна экзотическая марка материнских плат – Intel, выпускается с 10- и 12-контактными группами f_panel. Кнопка включения заведена на пины 6 и 8.

Lenovo

На моделях материнских плат Lenovo с 14-пиновым разъемом передней панели кнопка включения подключается к контактам 9 и 11.
На моделях с 10-ю контактами для Power switch отведены пины 6 и 8.

Здесь собраны только самые распространенные варианты подключения кнопки Power к материнским платам стационарных компьютеров.

Если вам не подошел ни один из них, «скормите» поисковой системе запрос: «модель_вашей_платы front panel connection» и смотрите найденные картинки. Скорее всего, ответ найдется очень быстро.
