TOSHIBA 42SL738R Ремонт, схема, сервис

Посторонние звуки при неработающем телевизоре и отсутствующей индикации

Иногда владельцы телевизоров сталкиваются с тем, что внутри раздаются щелчки или другие звуки. Симптоматика может различаться:

• Телевизор не включился, моргает индикатор, реле щёлкает.
• Лампочка не горит, телевизор щёлкает.
• Телевизор пищит и не включается.

Самыми распространёнными причинами появления щелчков в телевизорах являются:

• Срабатывание системы блокировки

  . При возникновении некоторых видов неисправностей (блока питания или других блоков) происходит активация защитной функции. Она предназначена для того, чтобы при неполадках избежать более серьёзной поломки. Как раз блокиратор и издаёт характерные щелчки при попытках телевизора включиться.
• Нагрев и остывание пластиковых деталей корпуса

  . Так, может щелкать даже исправный телевизор.
• Подача сигнала об активированном (долго не используемом) режиме работы по выбранному источнику

  . При этом телевизоры могут пищать или свистеть.
  Причиной может быть трансформатор, микросхема или транзисторы. В этом случае телевизор совсем не включается. Без квалифицированного мастера здесь не обойтись.

Автоматический поиск каналов

Алгоритм действий и названия разделов в вашей модели «Тошиба» могут иметь отличия, но принцип остается тот же.

На старых Toshiba

Подключив кабель от установленной антенны к телевизору, приступайте к поиску каналов:

1. С помощью пульта ДУ зайдите в «Меню», затем в «Настройки».
2. В пункте «страна» выберите Германию (для устройств, выпущенных позже 2012 года – Россию), в строке «Вход» укажите «Антенна».
3. Перейдите к «Автоматической настройке», нажмите «ОК».
4. Во появившемся окне выберите опцию«DTV».
5. В новом подменю выберите «Быстрое сканирование».
6. Подтвердите ввод значений, нажав «ОК» — и автопоиск запускается.
7. По завершении процедуры нажмите кнопку «Сохранить».

На современных моделях

Чтобы настроить цифровые каналы в автоматическом режиме на современных моделях телевизоров, выполните ряд действий:

1. С помощью кнопки «Меню» на пульте управления перейдите в раздел «Настройки».
2. В списке стран укажите «Россия».
3. В разделе «Автоматическое сканирование» выберите «DVB-T» (в русифицированной версии — «ЦТВ»), нажмите «ОК».
4. Запустите процесс сканирования, нажав в появившемся окне «Начать».

Для приема спутниковых каналов алгоритм действий тот же, что и для эфирных, с единственным отличием: перед началом поиска в автоматическом сканировании выставите значение «Спутник (DVB-S)».

Вот подробная инструкция в видео-формате:

Причины выхода из строя БП

Блок питания на телевизор представляет собой плату, на который находятся трансформаторы, предохранитель, конденсаторы, блок PFC, инвертор и дежурный БП, некоторые модели также оснащены диодным мостом. Поломка каждого из элементов платы может привести к полному выходу телевизора из строя. Неисправная техника может вести себя по-разному:

• Телевизор просто не включается и не подает никаких «признаков жизни».
• Происходит несколько попыток включения, после чего телевизор полностью отключается.
• Появляется шум со стороны задней стенки ТВ: треск, стук или свист.
• Не горит индикаторная лампочка.
• Телевизор произвольно отключается.
• Добиться нормального сигнала можно только многократного выключения/включения устройства.
• Происходит задержка изображения после включения.

Проблемы, связанные с качеством изображения или звука, зачастую не связаны с блоком питания. Основным симптом неисправного БП можно назвать невозможность включить телевизор.

Причин выхода из строя блока питания к телевизору на самом деле немало, причем в поломке далеко не всегда виноват пользователь или неправильная эксплуатация устройства. Наиболее распространенные причины неисправности, это:

• Перепады напряжения в сети. Резкий перепад оказывает куда более пагубное воздействие на радиоэлементы платы, чем просто повышенное или пониженное напряжение.
• Скачек тока. Как правило, современные квартиры и дома защищены автоматами, которые отключают питание электроприборов при достижении критической отметки силы тока. Но удар молнии во время грозы может спровоцировать резкий и неконтролируемый скачек показателей по току. Особенно к этому чувствительные старые LCD телевизоры.
• Неправильные условия эксплуатации. Работая во влажных условиях, на плату телевизора попадает влага, при резких перепадах температуры – на ней образуется конденсат. Влага может спровоцировать выход из строя отдельных элементов платы.
• Короткое замыкание. По аналогии с ударом молнии, КЗ провоцирует резкий скачек критических показателей силы тока. К сожалению, автоматы не всегда успевают защитить технику.
• Фактор времени. Все платы БК имеют накопительные элементы – конденсаторы. Со временем конденсаторы выходят из строя, вздуваются и это приводит к неисправностям блока питания телевизора. Повлиять на этот фактор невозможно.
• Кустарный ремонт. Если владелец техники недавно обращался за помощью к несертифицированным мастерам, велика вероятность что поломка вызвана именно их «ремонтом». После работы неквалифицированных специалистов могут оставаться «лишние детали», они могут допускать ошибки сборки и выполнять неправильные подключения.

Зная причину поломки, найти неисправность будет значительно проще, так как будет понятно, где искать проблему. Но, прежде чем приступать к ремонту блока питания телевизора, стоит провести полную диагностику и убедиться, что неисправность именно в БК.

Описание Toshiba 42SL738

Идеальное решение, телевизор с LED подсветкой с диагональю 42« для любой вашей комнаты с высоким качеством изображения.
Возможность трансляции HD контента, интеллектуальная подсветка матрицы, наличие HDMI разъемов, USB для фото и музыки, цифровой тюнер – все это вместе с элегантным дизайном способно обеспечить вам комфортный просмотр.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные характеристики

Тип:

ЖК-телевизор

Диагональ:

42″ (107 см)

Частота обновления:

100 Гц

Поддержка HD:

1080p Full HD

Формат экрана:

16:9

Разрешение:

1920×1080

Светодиодная (LED) подсветка:

есть, Edge LED

Стереозвук:

есть

Интерфейсы

Выходы:

оптический

Входы:

AV, компонентный, SCART x2, RGB, VGA, HDMI x4, USB

Разъем для наушников:

есть

Поддержка Wi-Fi:

нет

Разъемы на передней/боковой панели:

HDMI

Поддержка CI:

есть

Дополнительно

Цвет:

черный корпус с серебристым кантом

Потребляемая мощность:

101 Вт

Возможность крепления на стену:

есть

Размеры с подставкой (ШxВxГ):

1005x669x249 мм

Вес с подставкой:

19.6 кг

Размеры без подставки (ШxВxГ):

1005x622x37 мм

Вес без подставки:

17.3 кг

Защита от детей:

есть

Поддержка 24p True Cinema:

есть

Таймер сна:

есть

Количество независимых TV-тюнеров:

1

Звук

Объемное звучание:

есть

Акустическая система:

два динамика

Мощность звука:

20 Вт (2х10 Вт)

Декодер Dolby Digital:

есть

Декодеры аудио:

Dolby Digital


Прогрессивная развертка:

есть

Угол обзора:

178°

Контрастность:

1300:1

Яркость:

450 кд/м2

Время отклика пикселя:

5 мс

Динамическая контрастность:

1000000:1

Прием сигнала

Поддержка стереозвука NICAM:

есть

Количество каналов:

1000

Телетекст:

с памятью на 100 стр.

Поддержка телевизионных стандартов:

PAL, SECAM, NTSC

Поддержка DVB-T:

DVB-T MPEG4

Поддержка DVB-C:

DVB-C MPEG4

Поддерживаемые форматы входного сигнала:

480i, 480p, 576i, 576p, 720p, 1080i, 1080p

Доступные разрешения при подключении к ПК:

640×480 800×600 1024×768 1280×1024 1360×768 1920×1080

Основные технические характеристики

Тип продукта
Тип	ЖК телевизор
ТВ
Системы приема телевизионного сигнала	NTSC, PAL, SECAM, DVB-T (цифровое наземное), DVB-C (цифровое кабельное)
Экран
Технология	TFT LED
Диагональ	42 »
Разрешение (макс.)	1920 x 1080
Яркость	450 кд/м²
Контрастность динамическая	1000000 :1
Формат экрана	16:9
Угол обзора горизонтальный	178°
Угол обзора вертикальный	178°
Габариты и вес
Ширина (с подставкой)	100 см
Высота (с подставкой)	67 см
Глубина (с подставкой)	28 см
Вес (с подставкой)	20.5 кг

TV TOSHIBA

Дополнительно по ремонту MainBoard

Внешний вид MainBoard PE0982 показан на рисунке ниже:

PE0982 может применяться в телевизорах:

TOSHIBA 42UL863R (Panel T420HF04 V.1 LED 75024795), TOSHIBA 46SL833R (Panel T460HF02 V.1), TOSHIBA 46UL863R (Panel T460HF02 V.1), TOSHIBA 37SL833R (Panel T370HF01 V.0), TOSHIBA 32SL833R (Panel T315HF01 V.0).

Дополнительно по ремонту MainBoard

Внешний вид MainBoard PE0957 показан на рисунке ниже:

PE0957 может применяться в телевизорах:

TOSHIBA 42RL833R (Panel LC420EUN-SDV1 75023049), TOSHIBA 37RL833R (Panel LC370EUN (SD)(V1)).

Внешний вид блока питания

Основные особенности устройства TOSHIBA 42RL833R:

Установлена матрица (LED-панель) LC420EUN-SDV1 75023049.Формирование необходимых питающих напряжений для всех узлов телевизора TOSHIBA 42RL833R осуществляет модуль питания PA-3201-01TS-LF, либо его аналоги.MainBoard — основная плата (материнская плата) представляет собой модуль PE0957.Тюнер ENGS7305D5F 75022851 обеспечивает приём телевизионных программ и настройку на каналы.

Внимание мастерам!

Ближайшие в таблице модели:

TOSHIBA 42L7453 42L7453RB Chassis(Version) PE1168 Panel: 96.42S28.001T-CON: V28A001510A1 PE1159 LED driver (backlight): integrated into PSU PWM LED driver: OZ9912BTN Power Supply (PSU): PSLF226A01A V71A00029501 MainBoard: PE1168 V28A001525A1 Тuner: RE232TN IC Main: Hynix H5TQ4G63AFR-RDC, SOUND: TAS5760M, eMMC: THGBMAG5A1JBAIR Control: WLU5053-D4

Техническое описание и состав телевизора TOSHIBA 42UL863R, тип панели и применяемые модули. Состав модулей.

Диагональ экрана:	42″ (107 см)
Формат экрана:	16:9
Разрешение:	1920×1080
Частота обновления:	100 Гц
LED подсветка:	есть, Edge LED
Smart:	есть. Поддержка Wi-Fi — есть
Поддержка HD:	1080p Full HD
Яркость:	450 кд/м2
Контрастность:	4000:1
Контрастность динамическая:	4000000:1
Угол обзора:	178°
Время отклика пикселя:	5.5 мс
Прогрессивная развёртка:	есть
Стандарты TV:	PAL, SECAM, NTSC
Цифровой тюнер:	DVB-T MPEG4, DVB-C, DVB-S2
Телетекст:	с памятью на 500 стр.
Форматы DTV:	480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Звук стерео:	есть
Мощность звука:	20 Вт (2х10 Вт)
Акустика:	два динамика
Интерфейс:	AV, аудио x2, компонентный, SCART, RGB, VGA, HDMI x4, USB x2, Ethernet (RJ-45), Wi-Fi
Разъём наушников:	есть
Вес телевизора:	с подставкой: 19.5 кгбез подставки: 15.4 кг
Размеры:	с подставкой 989x675x287 ммбез подставки 989x607x36 мм
Потребление от сети:	94 Вт

TOSHIBA LEDModel: 42UL863R

Panel: T420HF04 V.1 LED 75024795

LED backlight: 42T11-05B, cool: 73.42T15.001-2-SX1 / 73.42T15.001-2-SX1;

T-CON: T315HW07 V9 CTRL BD 31T14-C0A

LED driver (backlight): T420HF04 V0 BD 42T15-D00

Power Supply (PSU): PA-3201-01TS-LF 75022759

MainBoard: PE0982 C main U863 75024693

IC MainBoard: TMPM330FYFG

Тuner: ENGS7305D5F

Control: CT-90382 75024860

Рекомендации пользователям TOSHIBA 42RL833

При проявлении неисправностей телевизора, целесообразно осведомиться о наличии или отсутствии гарантийных обязательств от производителя (продавца) в сопроводительных документах (гарантийном талоне).

Если TOSHIBA 42RL833 не включается или периодически отключается, следует проверить розетки и удлинители в местах подключения телевизора сети.

В случае если TOSHIBA 42RL833 не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.

Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует проверить антенное или кабельное оборудование. Можно убедиться в работоспособности телевизора от других внешних устройств.

Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион — для России «East Europe» (Восточная Европа).

Если TOSHIBA 42RL833 завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.

Инструкция поиска каналов для новых телевизоров Toshiba

Особенность техники, выпущенной после 2011 года, заключается в том, что она преимущественно оборудована модулем DVB-T2. Это означает, что пользователям не придётся дополнительно покупать ресивер. Как подключить цифровое телевидение на телевизоре Тошиба: достаточно вставить антенный кабель в соответствующий разъём, а потом запустить поиск телеканалов.

Автоматическая настройка

Настраиваем цифровые каналы на телевизоре Тошиба автоматически в соответствии с простой пошаговой инструкцией:

1. На пульте дистанционного управления нажмите на кнопку «Menu».
2. Наведите курсор на раздел «Установка», а потом нажмите на кнопку «ОК».
3. В появившемся окне выберите вкладку «Автоматическое сканирование каналов».
4. Наведите курсор на параметр «Цифровое эфирное ТВ» и кликните «ОК».
5. Согласитесь на запуск автоматического поиска. Найденные ранее каналы будут удалены.

На некоторых новых телевизорах нельзя выбрать в качестве источника сигнала «Антенну». Чтобы открыть этот раздел, достаточно в графе «Страна» поменять «Россия» на «Германия».

Ручная настройка

Подключите к телевизору Тошиба антенный кабель, а потом придерживайтесь простой инструкции:

1. Зайдите в главное меню.
2. Откройте раздел «Настройки».
3. Наведите курсор на команду «DTV ручная настройка».
4. Введите дополнительные показатели: частота, модуляция, скорость.
5. Нажмите «ОК» и подождите 20 минут.

Сразу после сохранения телеканалов их можно будет отсортировать.

Частые вопросы и ответы на них

Эта таблица заменяет так называемой FAQ, в ней собраны ответы на наиболее распространённые вопросы:

Всё подключено правильно, но телевизор не находит каналы.

Проверьте кабель на предмет изгибов и механических повреждений. Обязательно зачистите витую пару в точках соединения с оборудованием.

Телевизор находит только 10 каналов.

Это означает, что возникли проблемы при поиске каналов второго мультиплекса, запустите ручную настройку.

Найти каналы удалось, но они постоянно пропадают, картинка регулярно зависает.

Представленные симптомы свидетельствуют о плохом приёме сигнала. Купите усилитель, рассчитайте оптимальный коэффициент в соответствии с расстоянием от ретранслятора.

Как понять, поддерживает ли мой телевизор цифровое телевидение?

Изучите технические характеристики устройства. Найти спецификации можно в документации или в интернете. В разделе поддерживаемых стандартов телевещания должна фигурировать аббревиатура DVB-T2.

Каналы показывали отлично, но потом перестали.

Возможно, возникли какие-то помехи. Например, изменилось первоначальное положение антенны. Проверьте, надёжно ли она закреплена.

Сколько стоит цифровое телевидение?

Эфирное телевещание осуществляется бесплатно, а тарификация кабельного зависит от выбранного оператора.

Сколько каналов можно настроить бесплатно?

От 20 + региональные телеканалы

Когда отключат аналоговое ТВ?

В некоторых регионах оно уже отключено, но заключительный этап запланирован на 14 октября.

Источник

Удаление и сортировка каналов

Для более комфортного просмотра передач после завершения поиска выполните сортировку:

1. Откройте основное меню.
2. Перейдите в пункт «Настройка».
3. Выберите «Ручная — ЦТВ».
4. В появившемся окне нажмите «Каналы», затем «ОК».
5. В списке с помощью стрелочек «вверх» и «вниз» выберите необходимую программу и нажмите «ОК».
6. Переместив стрелкой канал на нужную позицию, нажмите «ОК».

Плохой сигнал антенны и неверно подключенные приборы являются причиной нарушений в работе декодера: список каналов сбивается, появляется сообщение об отсутствии сигнала, телевизор находит не все мультиплексы и пр. В этом случае произведите сброс настроек ресивера. Далее выполните поиск заново, руководствуясь вышеизложенной инструкцией.

Источник

Принципиальные схемы БП телевизоров и их особенности

Типовая блок-схема источника питающих напряжений телевизора

Блоки питания ТВ выполняются по разным схемам с использованием различной элементной базы. Но принципы организации источника питания схожие.

Все БП современных телевизоров выполняются по импульсной схеме и содержат несколько модулей:

1. Входной модуль. Его задача – подготовить напряжение для питания остальных узлов. Входная часть может содержать фильтр электромагнитных помех, ограничитель тока, коммутатор питания (работает по сигналу из модуля дежурного напряжения и подает питание на основные блоки), а также выпрямитель, питающий импульсные преобразователи.
2. Корректор коэффициента мощности. На работу остальных блоков не влияет, БП может успешно работать и без него. Но выпрямители с фильтрами, коих в схема блока питания телевизора достаточно, отличаются резко несинусоидальной формой тока. Это приводит к появлению в токе потребления гармоник, создающих помехи в питающей сети, а также к повышению бесполезно потребляемого реактивного тока, что требует увеличения сечения проводников. Для борьбы с этими явлениями и служит ККМ, корректирующий соотношение активной и реактивной составляющей тока.
3. Модуль дежурного напряжения. Запитан и работает даже тогда, когда телевизор выключен (но включен в сеть). Формирует постоянно присутствующее напряжение питания +5 VDC, а также коммутируемое внутренней схемой +5 VDC и +12 VDC – в зависимости от потребности узлов телевизора. По команде с ПДУ или с кнопки ТВ подает на коммутатор сигнал о включении питающего напряжения на основной модуль питания.
4. Модуль питающего напряжения. Обесточен, если ТВ выключен. При подаче напряжения от выпрямителя входного модуля формирует несколько питающих напряжений для различных узлов телевизора и для питания экрана.

Обычно все модули расположены на одной плате и представляют собой различные функциональные участки схемы.

Конкретную схему можно рассмотреть на примере БП производства SAMSUNG платы источника питания BN44-0042. Он построен по приведенной выше блок-схеме.

Входные цепи и ККМ БП BN44-0042

От скачков напряжения схему защищает варистор CX801S. Дальше разработчики предусмотрели участок защиты от синфазных и противофазных помех, коммутатор питания основного модуля на реле F3PA005V и еще один защитный фильтр, после которого установлен выпрямитель HS801S. ККМ выполнен на базе специализированного контроллера FA5591N. Через ключи на мощных полевых транзисторах микросхема коммутирует дроссель LP802, улучшая форму потребляемого тока, и одновременно стабилизируя напряжение на выходе и осуществляя защиту от сверхтока.

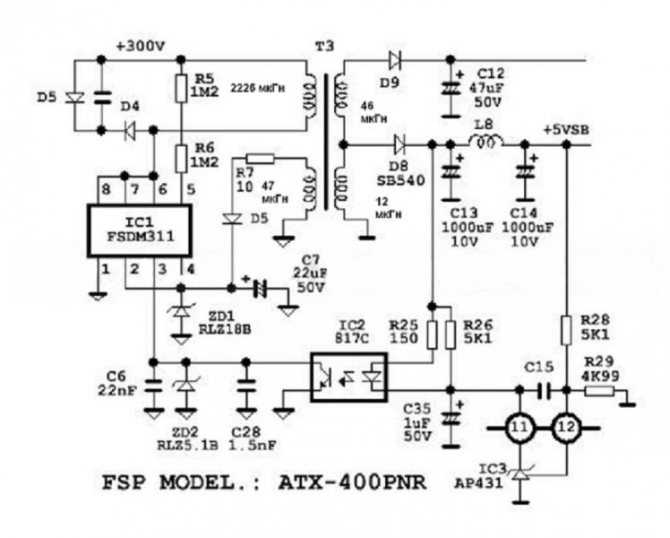

Схема источника дежурного напряжения БП Samsung BN44-0042

Дежурный источник питания формирует основное +5VDC напряжение, коммутируемое напряжение +5 VDC и вспомогательное напряжение +12 VDC для питания микросхем основного источника и ККМ. Основа схемы – ШИМ-контроллер SQD3011K. Обмотки импульсного трансформатора коммутируются без дополнительных внешних ключей. Схема формирования основного и коммутируемого напряжений особенностей не имеет и является типовой для импульсных источников питания. Обратная связь для стабилизации напряжения организована с помощью оптрона.

Схема основного модуля BN44-0042

Источник основного питания построен по импульсному принципу на ИМС  FSFR1800XSL. Эта микросхема содержит встроенные силовые элементы, включенные по схеме полумоста, поэтому обмотку трансформатора она коммутирует также напрямую, без дополнительных элементов.

Выходное напряжение стабилизируется методом ШИМ, обратная связь организована через оптрон. Вторичные выпрямители выходных напряжений особенностей не имеют.

Похожие принципы положены в основу построения источников питания телевизоров LG (например, модуль LG32-13PL1). Но есть и отличия от рассмотренной раньше схемы. Главные из них:

• применена иная элементная база;
• отсутствует ККМ;
• на выходе источника другой набор питающих напряжений (так, для драйверов LED используется напряжение +65..87 VDC, а дежурное составляет всего 3,5 вольта);
• на модуль основного напряжения питание подано всегда, а коммутация ON/OFF производится по вторичной стороне.

Блок-схема БП LG32-13PL1

Схема ШИМ организована на микросхеме SSC1S311A. Она не имеет встроенных мощных ключей, поэтому для коммутации обмоток применен мощный MOSFET. Для питания драйверов LED используется отдельный контроллер PWM на микросхеме MAP3202.

Схема электрическая принципиальная БП LG

Алгоритм настройки старых моделей Toshiba

Особенность старых телевизоров заключается в том, что они не оборудованы DVB-T2–модулем. Это означает, что владельцу придётся дополнительно приобрести цифровой ресивер, а потом подключить его к телевизору и антенне. Поиск каналов будет осуществляться непосредственно приставкой. Как настроить цифровое телевидение на телевизоре Тошиба ? Лучше пользоваться ручным или автоматическим поиском?

Как было отмечено ранее, режим настройки эфирного телевещания напрямую зависит от месторасположения абонента. Если проблем с качеством сигнала нет, тогда воспользуйтесь автопоиском. В зоне плохого приёма поможет только ручной поиск.

Автоматический поиск

Модели, не поддерживающие DVB-T2, предполагают использование приставки. Это означает, что процедура поиска каналов будет изменяться в зависимости от тюнера. Пункты меню могут изменяться, но алгоритм идентичный:

1. На пульте дистанционного управления нажмите на кнопку «Menu».
2. Перейдите в раздел «Поиск каналов».
3. Выберите один из предложенных способов – «Автоматический поиск».
4. Не выключайте телевизор, пока каналы не сохранятся.
5. Отсортируйте телеканалы и наслаждайтесь просмотром.

Ручной поиск

Как и было анонсировано ранее, с ручным поиском всё намного сложней. Предварительно зайдите на официальный портал РТРС, чтобы узнать, на какой частоте транслирует каналы ближайшая к вам вышка. Пошаговая инструкция по поиску каналов:

1. Нажмите на кнопку «Menu» на пульте ДУ.
2. Перейдите в раздел «Поиск каналов».
3. Активируйте «Ручной поиск».
4. Введите частоту каналов.
5. Укажите модуляцию.
6. Дождитесь окончания процесса.

Поиск каналов вручную занимает гораздо больше времени. Процедура может занять от 20 минут до получаса.

Сортировка каналов

Настройка телевизора Тошиба предполагает не только поиск цифровых каналов , но и их сортировку. Не стоит игнорировать данный этап, поскольку его выполнение сделает просмотр более комфортным. Инструкция по сортировке телеканалов:

1. Откройте главное меню.
2. Перейдите в раздел «Настройка».
3. Выберите пункт «Ручная настройка ЦТВ».
4. Нажмите «ОК» возле графы «Каналы».
5. Определите месторасположение предварительно найденных каналов.

Разумеется, что название разделов меню будет изменяться в зависимости от того, в каком году был выпущен телевизор Toshiba. Однако это нельзя назвать серьёзной проблемой, поскольку алгоритм одинаков на всех устройствах.
