Практика ремонта

Телевизор Thomson T32D15DH-01B

Поступил в ремонт телевизор с заявленной неисправностью:

Произведено вскрытие и осмотр деталей.

Состав: TP.S512.PB83 — Блок питания и Майн в одном лице.

Диагностика показала: нет подсветки.

Произведено вскрытие матрицы телевизора. Телевизор прямо таки просто предназначен для ремонта.

Матрица вскрывается не снимая передних хрупких компонентов — корыто отделилось легко:

Подсветка данного телевизора состоит из двух светодиодных планок 32HR331M09A5 v1

9 светодиодов (3 V 1W) длина одной планки 577 мм

Комплект светодиодных планок для ремонта подсветки пожно приобрести здесь:

Данный комплект выполнен на алюминиевой подложке, что улучшает отвод тепла и увеличивает срок службы светодиодов

Неисправны по одному светодиоду в каждой из планок. произдедена замена светодиодов аналогично статье по ремонту LG 540-й серии

Дабы пожелать данному аппарату счастливых долгих лет показа новостей Россия 24 и других телепрограмм было решено доработать схему питания светодиодных лент, дабы уменьшить ток проходящий через светодиоды и убивающий их.

По словам клиента телевизор проработал меньше года. Гарантия еще не закончилась , но нет возможности отправить по гарантии (покупали в ооочень в далеком городе).

Ну видать подобные телики сразу после покупки нужно нести к нам в сервис , если че..

TP.S512.PB83 Доработка. Уменьшаем ток подсветки.

Датчик тока в данной модели телевизора представляет собой ряд нискоомных резисторов, соединенных между собой параллельно. На схеме данного блока:

Минус светодиодных лент соединен с несколькими резисторами, соединенными парралельно, и пином LED-FB,

Они по сути и являются датчиком тока. находим их в схеме и убираем один из резисторов. В данном случае я убрал RB840.:

Измерил ток и получил 290 mA вместо заводских 400 mA — при которых светодиоды просто «не вывозят»:

И посмотрел очередную серию «Полицейский с Рублевки»:

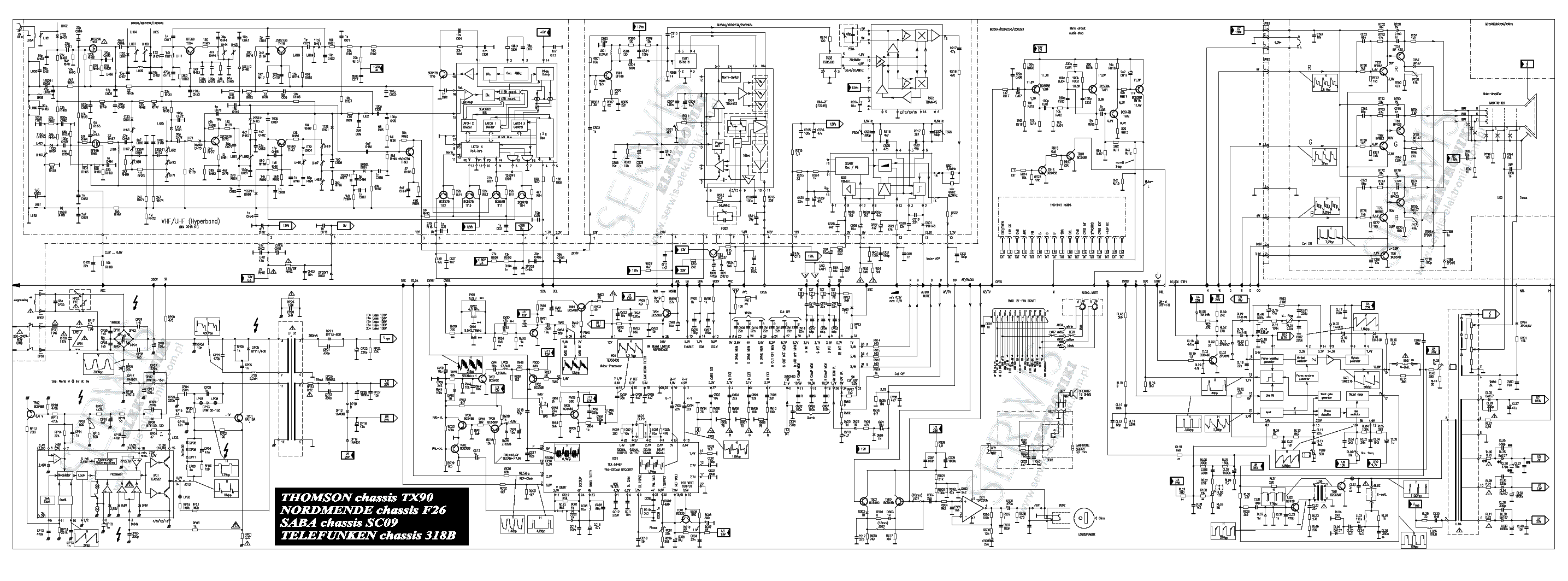

схемы электрические принципиальные

Категория

Схемы электрические источников питания и инверторов THOMSON.

Файлы в формате PDF

Архивы с файлами находятся во вложениях.

Скачать файлы можно совершенно бесплатно- у нас на сайте все в свободном доступе.

Список схем раздела, а также применяемость и состав модулей указаны в таблице

Ремонт подсветки телевизора Thomson !

Все здравствуйте! Рад новой встрече на канале! Продолжаем тему бюджетных ремонтов подсветки телевизоров. Почему бюджетных? Потому-что подсветка меняется не полностью, а как говорится точечно. Заменой одного или нескольких неисправных диодов.

Сегодня у нас на ремонте телевизор Thomson T32D16DH-01B.

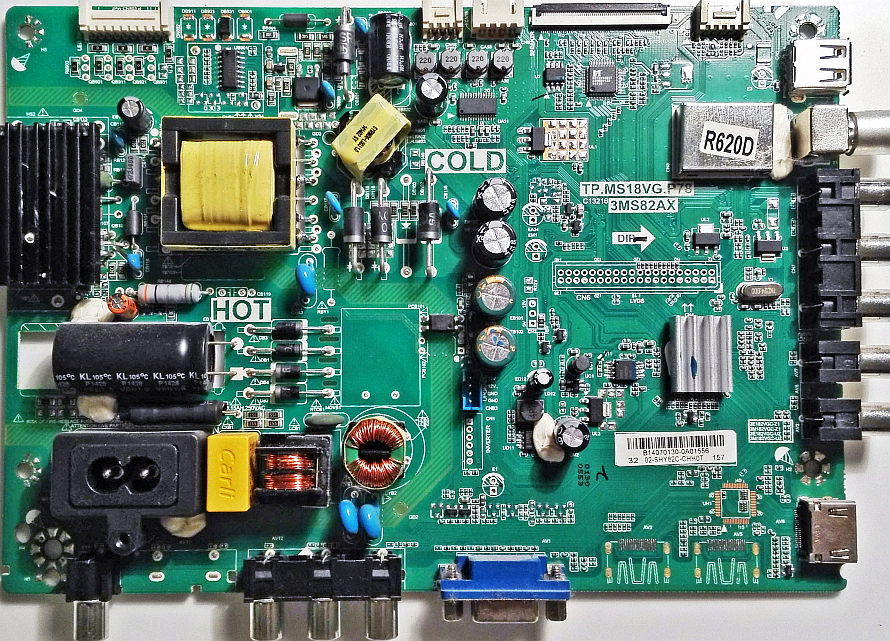

Фото материнской платы ниже.

Майн tp.s512.pb83 доработка будет описана ниже.

А сейчас самый любимый момент это разборка. И снова у нас получается приклеенная матрица. Да не просто «прихвачена» кусочками скотча , а конкретно приклеена к пластику. В данном случае пришлось снимать матрицу вместе с пластиковой окантовкой, на котором она уложена. Аккуратно металлической «ковырялкой» — лопаткой , пришлось снять матрицу в таком виде.

Отражатель и подложки остаются на корыте.

Как видим у нас установлены две линейки по шесть трёхвольтовых светодиодов. После проверки светодиодов был найден один неисправный.

У каждого мастера своя методика выпаивания светиков, я грею феном и снимаю пинцетом. Потом подготавливаем место под новый светодиод.

Зачистил остатки крепежа и проверил что-бы не было замыкания контактов. А так-как ремонт у нас бюджетный и уже который раз люди сами приносят свои светодиоды будем ставить то, что принесли. А принесли опять обрезки со светодиодами. Нам потребовался один , лишнее отдано клиенту

Здесь по традиции , обрезаем под нужный нам размер , зачищаем дорожки и припаиваем согласно полярности. Забыл фотку сделать. Принцип такой-же как ЗДЕСЬ .

После замены сетодиода проверяем работоспособность подсветки.

Всё светит ровно и без пятен. Почему-то на камере телефона фотка с отражателем и рассеивателем становится синяя.

На самом деле свечение ровное белое. Далее производим сборку аппарата производим в обратном порядке.

Следующим шагом мы измеряем ток поступающий на линейки. В разрыв одного из двух ведущих проводов ставим мультиметр на пределе измерения ампер, смотрим и видим такое. У каждой модели ток будет отличаться!

610 мА — ну очень много для такой «нагрузки» ! Майн у нас tp.s512.pb83 доработка производится снятием резисторов, но здесь главное не перепутать какие резисторы снимать! На фото показываю какой именно я снял. Иногда требуется снятие 2-х резисторов.

В данном случае достаточно было удалить один резистор 1,6 Ом. И ток стал 460 мА. Это примерно минус 25% от исходного.

Thomson t32ed05u 01b уменьшить ток подсветки

Звук работает, изображения нет, но если поднести к экрану источник света, то видно изображение на матрице. Схема питания подсветки построена на микросхеме LD5850, при этом есть основания полагать, что схема типовая, так как в общих чертах обвязка похожа на приведённую в даташите. На выходе схемы напряжение имеется и успешно уходит на две линейки светодиодов, добравшись до которых, я прозвонил каждый светодиод и пришел к выводу, что они все сгорели. Все 2х10 = 20 штук.

Вопросы, которые возникли и на которые я не имею ответов.1. Напряжение, уходящее на линейки, постоянно меняется: вначале оно равно 55 В (притом, что конденсатор там стоит на 63 В), затем плавно снижается до 35 В, после чего снова становится 55 В и история повторяется. Предполагаю, что это норма, но хотелось бы быть уверенным.2. Ни один светодиод не звонится ни на каком режиме тестера ни в какую сторону. И при подключении ЛБП в диапазоне от 5 до 30 В ничего не происходит. Могли ли они все разом сгореть и если да, то что могло послужить тому причиной, а если нет, то как их правильно прозванивать?3. Если все-таки схема работает, а светодиоды накрылись, и я решу их все заменить на подходящие по размерам, как вычислить их параметры? Мое предположение: поделить максимальное приходящее напряжение на 10 и получится 5.5 В — на такое напряжение и брать. Но хотелось бы уверенности.

JLCPCB, всего $2 за прототип печатной платы! Цвет — любой!

Зарегистрируйтесь и получите два купона по 5$ каждый:https://jlcpcb.com/cwc

Тестером Mastech MS8250A. В режиме диода, в режиме мегомметра, в режиме «пищалки» — всё перечисленное для каждого диода по отдельности (рядом с каждым имеются оголенные площадки — для прозвона, хаха?) и, естественно, в обе стороны. Никак не звонятся. А потом подключил к лабораторному блоку питания, выставлял 5 и 30 вольт и ток крутил — БП вообще никак не реагирует, будто нагрузки нет.
