Ремонт телевизора THOMSON T32C81U
Inverter (backlight): SSI320_4UA01
MOSFET Inverter: STU432S, KMB054N40
Power Supply (PSU): KPS-L110C2-01 35015462, 34007554
IC MainBoard: MST6E181VS-LF-Z1, 25Q64
Control: IR: MSD6M16GS 35013807
Возможные проявления неисправностей
— Телевизор THOMSON T32C81U не включается вообще. Нет реакции на пульт и кнопки управления с передней панели. Индикаторные лампочки не горят и не мигают.
В некоторых из таких случаев оказывается неисправным основной импульсный источник питания — модуль KPS-L110C2-01. Тогда следует замерить его выходные напряжения и, в случае их полного или частичного отсутствия, необходимо проверить исправность силовых ключей и выпрямительных диодов преобразователей на наличие возможного КЗ. При пробоях во вторичных цепях, преобразователь, как правило, может аварийно работать в режиме короткого замыкания, а при КЗ в силовых элементах первичной цепи обычно обрывается сетевой предохранитель. Пробой ключей Mos-Fet, используемых в импульсных источниках, часто бывает вызван неисправностями других элементов, например, в цепи питания ШИМ-регулятора, в частотозадающих или демпферных цепях, а так же в Отрицательной Обратной Связи стабилизации. Микросхемы ШИМ (PWM) Q0765R, Q0465 обычно проверяются заменой на новые, либо заведомо исправные.
— Нет изображения, но звук есть, на пульт реагирует. Либо изображение появляется при включении и сразу пропадает
Данные проявления могут быть спровоцированы и модулем питания, либо дефектами инвертора, а так же перекосом токов в лампах по причине их неравномерного износа. После проверки всех электролитических конденсаторов фильтров, которые участвуют в питании инвертора, следует прозвонить в его преобразователе силовые ключи на пробой и вторичные обмотки трансформаторов на обрыв. Иногда в целях диагностики требуется отключение защиты инвертора
В таких случаях необходимо соблюдать особую осторожность при работах, а цепи защиты следует восстановить сразу после окончания ремонта
— Телевизор не выходит в рабочий режим, на пульт дистанционного управления не реагирует. Индикатор на передней панели светит постоянно, либо моргает.
Ремонт или диагностику материнской платы T.MS6M181.12B следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Иногда требуют проверки или замены (если это необходимо) элементы платы MainBoard — MST6E181VS-LF-Z1, 25Q64. В случаях использования процессора BGA его неисправность обычно выявляется методом локального прогрева.
Неисправность тюнера AFT7/W130G устанавливается после проверки ПО и всех питающих напряжений на его выводах. Обмен данными тюнера с процессором по шине I2C можно проконтролировать осциллографом.
Владельцам телевизора T32C81U рекомендуем для ремонта обращаться только к квалифицированным специалистам с необходимым опытом работы! Попытки самостоятельного ремонта без соответствующих знаний и навыков могут привести к необратимым негативым последствиям!
Дополнительно по ремонту MainBoard

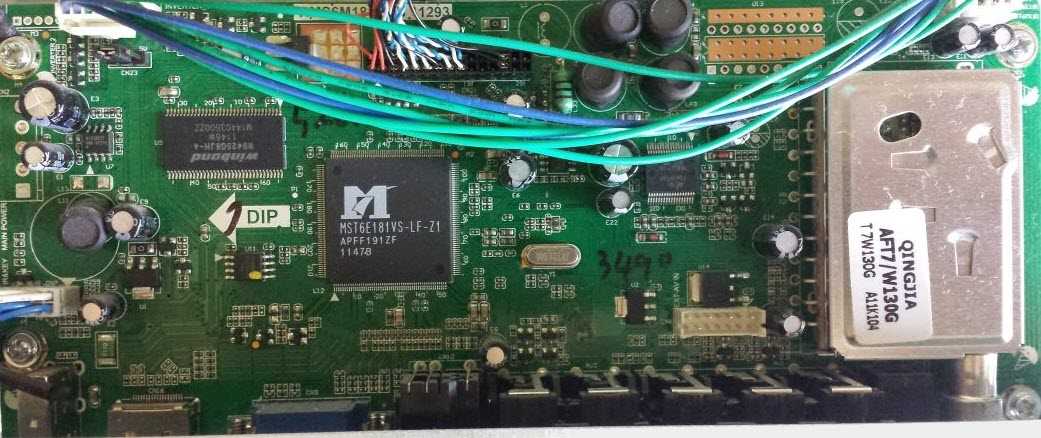

Внешний вид MainBoard T.MS6M181.12B показан на рисунке ниже:
Внешний вид блока питания
Основные особенности устройства THOMSON T32C81U:
Установлена матрица (LCD-панель) LTA320AP05.В управлении матрицей используется Тайминг-Контроллер (T-CON) A320AP20S4LV0.4.Для питания ламп подсветки применяется инвертор SSI320_4UA01, управляется ШИМ-контроллером OZ9966SN. В качестве силовых элементов инвертора применяются ключи типа STU432S, KMB054N40.Формирование необходимых питающих напряжений для всех узлов телевизора THOMSON T32C81U осуществляет модуль питания KPS-L110C2-01, либо его аналоги c использованием микросхем FSQ0765R, FSQ0465.MainBoard — основная плата (материнская плата) представляет собой модуль T.MS6M181.12B, с применением микросхем MST6E181VS-LF-Z1, 25Q64 и других.Тюнер AFT7/W130G обеспечивает приём телевизионных программ и настройку на каналы.
Дополнительная техническая информация о панели: Brand : SAMSUNG Model : LTA320AP05-107 Type : a-Si TFT-LCD, Panel Diagonal size : 31.5 inch Resolution : 1366×768, WXGA Display Mode : PVA, Normally Black, Transmissive Active Area : 697.68×392.25 mm Surface : Antiglare (Haze 7%), Hard coating (3H) Brightness : 450 cd/m² Contrast Ratio : 4000:1 Display Colors : 16.7M (8-bit), CIE1931 72% Response Time : 20 (G to G) Frequency : 60Hz Lamp Type : 4 pcs CCFL Embedded (Inverter) Signal Interface : LVDS (1 ch, 8-bit), 30 pins Voltage : 12.0V
