Ремонт лед подсветки жк телевизора lg своими руками

Разбор телевизора LG для замены подсветки

Поместите телевизор экраном вниз на подготовленную поверхность стола. Если вы сделаете ремонт самостоятельно, убедитесь, что все предметы со стола удалены. Будьте особенно осторожны, чтобы не забыть винты.

Снимите заднюю часть телевизора и установите его на предварительно подготовленный монтажный стол.

Внутренняя часть телевизора перед нами. Материнская плата, блок питания, плата T-CON и инфракрасный приемник.

Материнская плата EAX66943504.

Материнская плата EAX66943504. На момент написания этой статьи нам еще не пришлось ее ремонтировать. Он был заменен только один раз (он полностью сгорел после прохождения шторма).

EAX66883501 EAY64388801

Блок питания EAX66883501 EAY64388801. Об ограничении тока подсветки мы поговорим в конце статьи.

T-CON 6870C-0647A

T-CON плата 6870C-0647A. Изначально мы подозревали, что это виновник сбоя в работе телевизора.

Инфракрасный приемник.

Матрица HC430DGN-SLNX5-5112 производства компании HEESUNG ELECTRONICS CO, LTD

Внимание, дорогие читатели. В телевизорах, производимых в течение 2-3 лет, такие производители, как Samsung и LG активно используют китайские матрицы

Это связано с введением китайскими компаниями большого количества производственных мощностей.

Разделение матрицы от палитры.

Принцип работы LED/OLED-матриц

Принцип работы матриц современных телевизоров важно знать по одной причине — выход подсветки из строя не является такой уж серьезной проблемой. Сам экран телеприемника изготовлен из миллионов цветных светодиодов небольшой яркости свечения

Чтобы можно было увидеть картинку на экране телевизора, матрица оснащается яркой светодиодной подсветкой белого свечения. Именно ее свет, окрашиваемый впоследствии LED/OLED-светодиодами матрицы, мы и видим в телевизоре. Конструкция светодиодного экранного модуля современных телеприемников имеет примерно следующий вид: Из схемы видно, что подсветка является вспомогательным компонентом экранного модуля телевизора. Выход этого устройства из строя никак не влияет на работу самого экрана. В этом легко убедиться. Включите телевизор (желательно, чтобы свет в помещении отсутствовал) и направьте свет от фонарика на экран. В месте, куда падает свет от фонаря, будет заметна картинка, отображаемая в данный момент на экране.

Подготовка к работе

Для проведения ремонта LED телевизора понадобятся:

• профессиональная паяльная станция, дующая тонкой струей очень горячего воздуха, в дальнейшем — фен;
• флюс;
• немного олова для лужения контактных площадок;
• в зависимости от выбранной стратегии замены, небольшое количество тонкой медной проволоки;
• ножницы;
• пинцет;
• суперклей.

Понадобится и главный инструмент, прибор для проверки светодиодных линеек LED телевизоров. Это может быть мультиметр. Удобно действовать тестером с возможностью установки рабочего напряжения. Отлично себя показывает лабораторный трансформатор с тонкими контактными щупами. Как именно использовать эти приборы, будет понятно из следующих разделов.

Чтобы не повредить элементы матрицы и другие сложные компоненты телевизора, мастеру желательно подготовить себе много свободного пространства. Как минимум, два габарита экрана. На этой площади будет размещена отдельно матрица и блок светодиодной подсветки.

Важно! Оставлять отпечатки пальцев и другую грязь на линзах, светоотражателях, дисплее и защитной пленке нежелательно, поэтому нужно тщательно вымыть руки и очистить корпус телевизора. Не будет лишним запастись безворсовыми салфетками, надеть плотно застегиваемую чистую спецовку, работать в незапыленном помещении и применять антистатические браслеты.

Ремонт подсветки

Частая проблема, из-за которой телевизор LG может ничего не показывать — неисправность подсветки LED. Многие пугаются, когда узнаю от случившемся, думая, что придётся поменять ЖК экран телевизора целиком. Но, это совсем не так. Подсветка — вполне ремонт пригодная деталь.

Главный признак того, что всё дело именно в подсветке: больше ничего не показывающий дисплей, при том, что звук есть и никаких внешних повреждений не было. Каналы зачастую тоже продолжают переключаться без проблем.

Окончательно удостовериться в том, что виной всему сломанная подсветка можно, предварительно затемнив помещение с помощью штор и выключенного света. Как только в комнате станет темно, необходимо посветить любым фонариком на включённый экран с расстояния мера-двух. Изображение на нём станет видно, хотя оно будет крайне затемнённым.

Основная причина проблем с подсветкой в телевизорах LG — последовательное подключение всех диодов. Это приводит к тому, что даже при перегорании одного из них — работать перестаёт вся цепь. Для того, чтобы не работала ни одна лампочка отвечают защитные микросхемы, отключающие при малейших проблемах диодную ленту целиком.

Ремонт подсветки телевизора LG осуществляют одним из трёх способов:

• в официальном сервисном центре;
• в частной мастерской;
• самостоятельно.

Первый вариант больше всего подходит, если на момент поломки не успела истечь гарантия. Но стоит учитывать, что в официальных сервисах светодиодную подсветку не чинят отдельно от матрицы, поэтому починить без гарантии лишь первую не удастся — придётся заплатить не 12 тысяч рублей за всю матрицу. Гарантия выдаётся на сам ТВ на год, а на новые детали — до трёх месяцев. Замена подсветки телевизора LG у частного мастера возможна как дома у владельца, так и в мастерской. Стоимость такой процедуры составит от пяти сотен до пяти тысяч рублей в зависимости от количества поломавшихся диодов, их типа, размера экрана и марки самого устройства.

Но многие владельцы подобной бытовой техники предпочитают делать ремонт ЖК телевизора Элджи своими руками, поскольку это не так сложно, как кажется на первый взгляд. Набор необходимых инструментов довольно прост и их можно найти практически в любом доме:

• тестер определения работоспособности диодов;
• отвёртки необходимых размеров;
• шуруповёрт;
• бытовой фен.

Для того чтобы узнать, какая нужна марка светодиодных лент, необходимо обратиться к технической документации устройства. В ней указывают не только данные об оригинальных диодных лампах, но и типы, которыми те заменяются при необходимости.

Ремонт проводят в таком порядке:

1. Первым делом переворачивают телевизор и откручивают крепления задней панели, для того, чтобы её отсоединить. Делают это как можно аккуратнее.
2. На втором этапе отсоединяют шлейфы от плат микросхем.
3. На третьем отстёгивают удерживающие матрицу защёлки и откручивают винты.
4. Далее, снимают верхнюю часть экрана, что позволяет увидеть светодиоды.
5. Тестером проверяют полоски с ними и таким образом определяют ту, что вышла из строя.
6. На шестом этапе, включают фен на максимальную мощность и направляют его на место крепления ленты.
7. Как только клеящий состав расплавится, полоска легко отсоединится.
8. Поломанную деталь меняют на новую, продолжая удерживать температуру клеящего состава феном.
9. На девятом этапе совершают тестовое подключение к электросети. В том случае, если не обнаруживается никаких новых проблем с работой телевизора, приступают к обратной сборке, начиная с матрицы и заканчивая задней панелью.

Не включается

Чаще всего владельцам телевизоров LG приходится сталкиваться с тем, что устройство попросту не включается. То есть, экран не загорается, оставаясь тёмным, а блок питания телевизора LG не включается, и лампочка индикатор даже не горит красным.

В большинстве случаев это связано с поломками кабеля. Самая стандартная проблема проводов, связывающих электрическую сеть с телевизором — повреждение жил, случающееся из-за того, что на кабель часто наступают. Помимо жил может повреждаться и дорожка на микросхеме, поскольку кабель часто дёргают. Дело в том, что цифровой ресивер в современных условиях представляет собой небольшую микросхему, покрытую экранирующим материалов. В связи с этим, его собирают совместно с разъёмом кабеля.

В данном видео вы подробнее узнаете о ремонте данного телевизора:

Основная проблема ремонта подобной поломки заключена в необходимости обходиться с электронными элементами с исключительной аккуратностью. Прежде чем приступить к исправлению повреждений, их вытаскивают из разъёма. Как только это удалось сделать без дополнительных повреждений, сам кабель ремонтируют, используя паяльник и клей. Провода возвращают на положенные им места.

Выставляем ограничение тока на светодиоды

Часто производители завышают уровень подсветки, устанавливая ее почти на максимум. Это делается в рекламных целях для привлечения клиентов с ярким изображением. Однако со временем это может плохо служить и привести к перегоранию светодиода. Владельцы LG TV могут самостоятельно снизить ток, увеличив номинал резистора — специального датчика тока в цепочке светодиодов, соединенных последовательно. Принцип расчета номинала резистора следующий: номинал резистора будет равен значению, обратно пропорциональному протекающему в диодах току.

Для уменьшения тока необходимо увеличить сопротивление токового датчика. Обычно они состоят из пар резисторов с низким сопротивлением. Удаляя одну пару, вы увеличиваете значение датчика, тем самым увеличивая ШИМ (драйвер ШИМ с отрицательной обратной связью) и уменьшая ток в светодиодах. Если удалить две пары резисторов, то ток сократится почти вдвое, и это существенно повлияет на яркость экрана.

Для телевизоров с двумя светодиодами 6 В предусмотрена возможность снижения тока. Датчик тока состоит из шести параллельно подключенных резисторов: 1 Ом, 1 Ом, 1 Ом, 1 Ом, 2 Ом, 8.2 Ом. Суммарное сопротивление в этом случае рассчитывается обратно пропорционально их проводимости. Будет 0.22 Ом. Если вы удалите один резистор 1 Ом, то общее сопротивление увеличится до 0.28 Ом, то ток пропорционально снизится с 250 мА до примерно 190 мА.

Где взять рабочие элементы для замены

Готовые светодиодные ленты можно заказать для конкретной модели телевизора. Они поставляются достаточно долго. Есть возможность после определения маркировки диодов или их рабочего напряжения купить новые на Алиэкспресс или в другом интернет магазине. Срок поставки также не порадует оперативностью.

Оптимальный для многих вариант заключается в походах по сервисным центрам и ремонтным мастерским. Практически всегда есть возможность найти донора — телевизор с такими же диодами. Выпаяв их и поставив на свою подсветку, можно оперативно и достаточно дешево вернуть ей функциональность.

Заключительные работы

Когда ремонт Led системы телевизоров марки LG был осуществлен полностью, прежде, чем производить окончательную сборку, подключаем напряжение к планкам и проверяем свечение всех светодиодов

Если все нормально, то собираем ТВ, выполняя все операции последовательно и с осторожностью, как и при демонтаже

Устанавливаем телевизор на прежнее место, включаем его в сеть и наслаждаемся качеством: если нигде на экране нет посторонних пятен светлого или темного колера, значит, ремонт был выполнен правильно, с соблюдением всех рекомендаций. А получить максимум возможностей от своего телевизора можно, узнав, как правильно настроить цифровые каналы на телевизоре LG.

Почему может сломаться ЛЕД подсветка

Сразу стоит отметить важную конструкционную особенность светодиодной подсветки. Хотя каждый из ее элементов работает на низком напряжении, все диоды соединены последовательно для стабилизации подачи питания на них из одного источника. В результате образуется огромный недостаток: если один полупроводниковый кристалл выходит из строя, потухает вся подсветка целиком.

Возникает двоякая ситуация. С одной стороны, пользователь получает решение повышенной надежности. Схема подачи напряжения на диоды проста, у нее огромная отказоустойчивость. Современные полупроводниковые элементы надежны и стабильны. Однако никто не застрахован от браков производства и других непрогнозируемых вещей. В результате при отказе одного светового элемента подсветка выключается.

Это, по меньшей мере, неприятно. Ведь без фонового засвета на экране нельзя ничего увидеть. Матрица полностью темная. Увидеть картинку можно только с помощью фонарика, посветив на дисплей. Но расстраиваться не стоит. Имея некоторые навыки и немного специального оборудования, починить свой телевизор можно даже своими руками.

Как сделать ремонт светодиодной ленты LG?

Есть три варианта:

1. Обратиться в сервисный центр LG. Это необходимо сделать, если телевизор находиться на гарантии. При этом стоит знать, что в авторизированных центрах светодиодная подсветка считается частью матрицы, поэтому не заменяется отдельно от нее. Ремонт без гарантии будет стоить от 8 до 12 тысяч рублей. В большинстве случаев выдается гарантия от 3 месяцев.
2. Обратиться в ТВ-мастерскую или к частному мастеру. В этом случае специалист произведет замену светодиодной ленты на дому или в мастерской. Стоимость услуги составляет от 500 до 5000 рублей и зависит от размера экрана, модели и марки телевизора, типа светодиодов и других факторов.

Диагностика неполадок

Первоочередная диагностика выполняется зрительно – достаточно просто обратить внимание на предмет объективно оплавившихся диодов или почернений в местах спайки. Как правило, эти места и сигнализируют о расположении неисправного элемента

Если же все чисто, следует приступить к дальнейшей диагностике:

• Проверка LED-драйвера. Этот этап диагностики проводится под напряжением, поэтому ТВ в разобранном виде потребуется подключить к сети. При помощи мультиметра необходимо проверить, выходит ли напряжение с драйвера. Если его нет, поломка обнаружена – необходимо просто заменить драйвер. Если же напряжение есть – приступаем к прозвону диодов.
• Проверка каждого диода. Последовательный тип соединения вынуждает прозванивать каждый светодиод по отдельности. Для этого необходимо установить на мультиметре режим «диод» и прозвонить щупами каждый диод, учитывая при этом их полярности. Диоды, которые не прошли проверку (как правило, он будет такой один) – и есть причина всей неисправности.
• Если все диоды целые, необходимо искать обрыв дорожки и прозванивать цепочку по последовательному принципу.

Если причина в нарушении целостности дорожки – ее легко можно восстановить. Для этого не потребуется никакие дополнительные диоды. Если же проблема оказалась в драйвере или светодиодах, их нужно будет заменить – приобрести новые.

Замена диодов

Идеально, если у пользователя есть фирменные линейки диодов для данной модели телевизоров. Тогда ремонт делается быстро и просто. Сгоревшие диоды вырезаются вместе с участками ленты. На их место устанавливаются такие же кусочки от фирменного комплекта. Все, что остается сделать — восстановить электрические соединения.

В противном случае придется прибегнуть к сложному способу замены диодов.

Линзы

Сначала снимают линзу. Для этого феном с тыльной стороны ленты воздухом около 100-120 градусов, с расстояния примерно 10 см, прогревают область ее крепления. Линзу поддевают пластиковым тонким шпателем.

Важно! Отделять ее нужно без усилий, так, чтобы ножки остались без повреждений, и были видны точки их бывшего размещения. При этом запоминать или записывать, какая линза из какой точки снята.

Старый диод

Старый диод удаляют прогревом ленты снизу. Температуру на фене устанавливают около 300-350 градусов. Пинцетом легонько тянут диод вверх до его освобождения.

Новый диод

После удаления старого диода, место его размещения готовят. То есть, смывают лишний флюс, лудят контактные посадочные площадки. На них устанавливают новую деталь и греют ленту в этом месте с тыла воздухом из фена. Как только олово расплавится, процесс прекращают.

Эту же работу по монтажу можно сделать очень тонким паяльником.

Линза

Линзы устанавливаются на те же места, откуда были сняты. Точки позиционирования ножек смазывают суперклеем. Затем линзу аккуратно ставят, следя, чтобы ее центр был строго на оси светодиода. Данные элементы рекомендуется монтировать самыми последними, после того, как заменены все диоды.

Установленные линзы дают возможность до полного засыхания суперклея поправить их положение. Поэтому проверка делается быстро. К телевизору подключают все платы. Устройство включают и проверяют, что все диоды загорелись.

Затем быстро устанавливают светорассеивающую пластину. Если на ее поверхности в областях замены диодов наблюдается неравномерность интенсивности, нужно подвинуть линзы, подбирая их положение.

Сколько стоит поменять LED подсветку в сервисном центре

Стоимость ремонта в специализированном сервисе зависит не только от причины поломки, но и от других факторов: региона, порядочности и квалификации мастера, сроков ремонта и наличия запчастей у сервисников. Сами запчасти могут быть даже дешевле, так как сервисные центры закупают их по оптовым ценам. Конечная цена ремонта подсветки телевизора LG никогда не обозначается в прайсах. Рассмотрим прайс одной из крупных столичных компаний, специализирующихся на ремонте бытовой техники в Москве и области:

Допустим, все дело было в светодиоде. Тогда ремонт должен был бы обойтись в 250 рублей + стоимость самого диода. Но не все так просто. Эта сумма будет добавлена к стоимости решения проблемы с подсветкой:

К тому же мастера не забудут взять оплату за диагностику и выявление неисправного диода. Особо «талантливые» сервисники могут также навязать дополнительные услуги, например, переборку матрицы, которая совершенно не требуется.

Средняя цена ремонта подсветки телевизора LG или Samsung (в случае выгорания диода) в Москве – 3000 рублей, в регионах средний чек – 2000 рублей. Итого, нам удалось сэкономить не менее 1500 рублей всего за пару часов работы!

Нашли ошибку? Выделите ее и нажмите ctrl+enter

60

Добираемся до самой подсветки

Итак, когда все готово – можно приступать к ремонту. Первым делом необходимо отключить телевизор от сети и аккуратно положить на мягкую поверхность матрицей вниз. Это позволит добраться до задней панели и открутить фиксирующие болты. Как только все болты выкручены, заднюю панель можно будет снять без особых усилий и, независимо от модели телевизора LG, перед нами окажутся три платы. Первая плата расположена в самом низу, из нее буду выходить два шлейфа. Шлейфы отсоединяются очень легко и под одним из них будет расположен болт фиксации нижней (T-con) платы. Выкрутив болт, плату можно будет снять и отложить в сторону. Далее снимаем все шлейфы. Чаще всего они крепятся на резиновых застежках, но в некоторых моделях могут быть дополнительные болты фиксации. Достаточно их просто выкрутить, и шлейфы легко отойдут от застежек. Убираем все в сторону и переходим к разбору передней части телевизора – снимаем матрицу.

Потребуется открутить все фиксирующее болты верхней рамки, которая и поддерживает матрицу

Делать это стоит крайне осторожно, не забывая, что рамка никак не прикреплена к матрице. Как только рамка будет снята, ее вместе с матрицей можно будет перенести на ранее подготовленный стол

Сразу под матрицей будет расположена LED-панель.

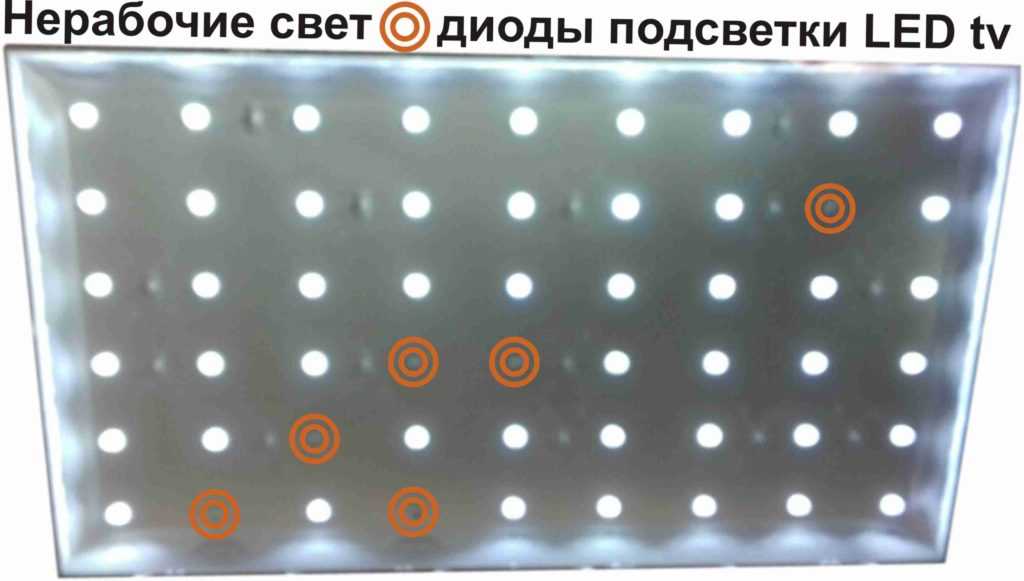

Определяем нерабочие светодиоды

После того, как штамп отложится, можно приступить к идентификации перегоревших компонентов в светодиодной подсветке. Чтобы заменить его, тебе нужно:

1. Ослабьте все соединения и снимите пластиковую раму.
2. Удалите рассеивающую пленку.
3. Количество светодиодов зависит от модели LG TV.
4. Последовательное соединение характеризуется тем, что вся схема может не работать из-за одного диода.

По умолчанию в схеме около 18 диодов. Если измерение напряжения показывает, что на каждый диод подается 140 В, то на каждый из них подается 7,8 В. Этот расчет должен быть сделан для расчета мощности используемых диодов. Чтобы найти дефектный диод, внимательно осмотрите его на предмет перегорания. Это самый простой способ. Однако, если перегорание не обнаружено, то необходимо проверить каждый диод по отдельности.

Причины поломки LED подсветки телевизоров

Освещение экрана на современном ТВ аппарате состоит из цепи светодиодных лампочек. Это своеобразные звенья, которые располагаются последовательно. Поэтому отдельные элементы могут выйти из строя, отключая всю цепь.

При выходе из строя светодиодов характерно, что звук на ТВ остаётся, но пропадает изображение

Важно отметить, что это не проблема, когда телевизор не включается. Он работает, как и прежде, при этом ТВ даже может выполнять команды пульта дистанционного управления: переключать каналы, увеличивать или уменьшать громкость.
Если внимательно посмотреть на экран, то можно увидеть очертания фигур, но если подсветка выходит из строя, то оборудование не передаст картинку качественно, чтобы человек рассмотрел её во всех подробностях

Основные причины неисправностей оборудования:

1. Сгорел один или сразу несколько светодиодов (не горит одна из лампочек).
2. LED драйвер работает не как нужно.

Чтобы точно узнать причину поломки, придется потратить много времени, поскольку на ТВ стоит большое количество звеньев одной цепи. Это работа достаточно кропотливая. Потребуется измерить напряжение на всех светодиодах и выяснить, какой именно вышел из строя.

Второй способ, как проверить конкретную деталь, что вышла из строя – подключить питание к ленте подсветки. Таким образом, получится узнать, на какой именно ленте находится неисправный диод. Этот процесс более быстрый – не придется искать вышедшую из строя деталь по отдельности.

Заключительные работы

Когда ремонт Led системы телевизоров марки LG был осуществлен полностью, прежде, чем производить окончательную сборку, подключаем напряжение к планкам и проверяем свечение всех светодиодов

Если все нормально, то собираем ТВ, выполняя все операции последовательно и с осторожностью, как и при демонтаже

Устанавливаем телевизор на прежнее место, включаем его в сеть и наслаждаемся качеством: если нигде на экране нет посторонних пятен светлого или темного колера, значит, ремонт был выполнен правильно, с соблюдением всех рекомендаций. А получить максимум возможностей от своего телевизора можно, узнав, как правильно настроить цифровые каналы на телевизоре LG.

Поиск неисправности

Теперь начинается непосредственный ремонт Led подсветки телевизора: для этого вам нужно по контуру отщелкнуть аккуратно все защелки, снять рамку из пластика и убрать рассеивающие пленки, чтобы открыть светодиоды.

У разных моделей телевизоров LG будет свой набор лед подсветки: для LG 32LN541U — это три ряда по 7 светодиодов, а для LG 32LB582V — три по 6 штук.

Как было отмечено выше, во всех телевизорах, где используется такая подсветка, светодиоды подключаются последовательно, поэтому при перегорании одного из них, вся система перестает работать. Если неисправен LED драйвер, то не поступает напряжение на всю систему, а когда перегорел один из светодиодов, то напряжение идет, но все усилия устройства засветить систему напрасны: хоть подавай 200 вольт, цепь разомкнута.

Как видим из фотографии, подсветка состоит из 18 светодиодов, при замерах напряжение без нагрузки было 140 V, то есть на каждый приходилось 7,8 В. Когда учтем падение напряжения на каждой планке и общую нагрузку, то вывод будет такой: в данной модели используются светодиоды на 6 В.

Замена вышедших из строя элементов

Драйвер заменить значительно проще – спайка потребуется только для крепления проводов питания и выхода. Со светодиодом же придется повозиться. Необходимо будет сперва при помощи паяльной лампы прогреть планку, чтобы ее можно было отделить от самого блока подсветки. Затем при помощи паяльной станции с небольшим жалом аккуратно удались старый диод, после чего заменить его на новый и также аккуратно произвести пайку. Рекомендуется использовать чистое олово без каких-либо присадок по типу флюса, чтобы снизить температуру плавления. Как только диод будет заменен, необходимо установить планку на место и убедиться, что она крепко закреплена.

Останется только подключить телевизор к сети и проверить работоспособность подсветки по завершению ремонта.

Что такое светодиодная лента в LED-телевизоре?

Светодиодные ленты в телевизорах LG и Samsung используются для подсветки экрана Direkt LED. В большинстве моделей качество установленных светодиодов оставляет желать лучшего, поэтому они часто выходят из строя через пару лет интенсивной эксплуатации.

Количество светодиодов в одной ленте, а также число самих лент зависит от разрешения и размера экрана телевизора. Например, модели LG с 40-дюймовыми экранами имеют три ряда светодиодов по 6 элементов в каждом. Другие модели могут иметь 3 ленты по 7-9 светодиодов и так далее. Чем больше размер LED-экрана, тем больше количество лент, а чем выше у разрешение телевизора, тем больше в ленте светодиодных элементов.
