Телевизоры telefunken smart tv: прошивка, настройка, приложения

Кратко про выбор ТВ

Соотношение цена/качество у Telefunken тоже на высоте — по яркости/контрастности (целых 5000:1) — отличные показатели (где-то в среднем ценовом сегменте) у довольно бюджетных моделей. Это плюс.

В профильных ветках на форумах пишут, что управление с родного пульта от ТВ не совсем удобное, обычно в довесок покупают беспроводную клавиатуру и мышь — возможно, это вопрос привычки. Те, кто уже купил себе такой bluetooth-комплект, хвалят фирму Gear Head. Из минусов телевизора можно выделить слабые динамики — если есть возможность, лучше подключить внешний источник (колонки, саунд бар)

В торговых сетях на витринах часто крутят рекламные ролики компании с сочным и ярким изображением. После покупки многие покупатели остаются недовольным качеством картинки с обычной антенны. Лучший вариант — проверить «реальное» изображение с других источников сигнала прямо в магазине

Задняя панель с интерфейсами для подключения антенны, USB-устройств и т.п:

Крепление на стену

Телевизоры Telefunken имеют сзади четыре стандартных отверстия под кронштейн. Подойдет самый обычный (телевизор весит поразительно мало). Мы использовали Holder LCDS-5020 black (~2000 рублей), но для таких ТВ можно найти вариант подешевле.

Обратите внимание: шурупы, которые идут в комплекте с телевизором — не подойдут:

Вам нужны те, которые идут в комплекте с кронштейном:

Итоговый результат (модель TF-LED40S43T2S)

Небольшой совет: не вешайте телевизор рядом с роутером, т.к. железный кронштейн создает экран (поглощение электромагнитных излучений) — это приведёт к периодической потере связи с телевизором через Wi-Fi (если ТВ будет подключен кабелем, тогда не страшно)

Советы по телевизорам

8 апреля 2020

совет профессионала

3 лайфхака от LG для успешного карантина

Сидим дома. Ну как сидим: родители работают, дети учатся – все заняты делом. Как не мешать друг другу и правильно организовать все процессы?
Техника LG — телевизоры LG OLED AI ThinQ, колонка LG XBOOM AI и приложение для смартфона LG ThinQ помогают объединить в квартире офис, класс и, собственно, дом, где всем удобно и приятно учиться, работать и отдыхать.

1 марта 2014
+1

совет профессионала

Как гамма-кривая помогает выбрать проектор или телевизор?

Выбирая самый лучший телевизор или проектор, мы чаще всего и не подозреваем, что главный вывод накануне покупки можно сделать, если каким-то чудом померять несколько важнейших параметров. Один из них — гамма-кривая, которая объективно покажет о цветовых возможностях облюбованной модели. Перед тем, как наглядно продемонстрировать, каким образом гамма влияет на изображение в проекторе или телевизоре, необходимо немного углубится в теорию. Корни проблемы кроются в том, что человеческий глаз видит иначе, чем камера или любой другой девайс.

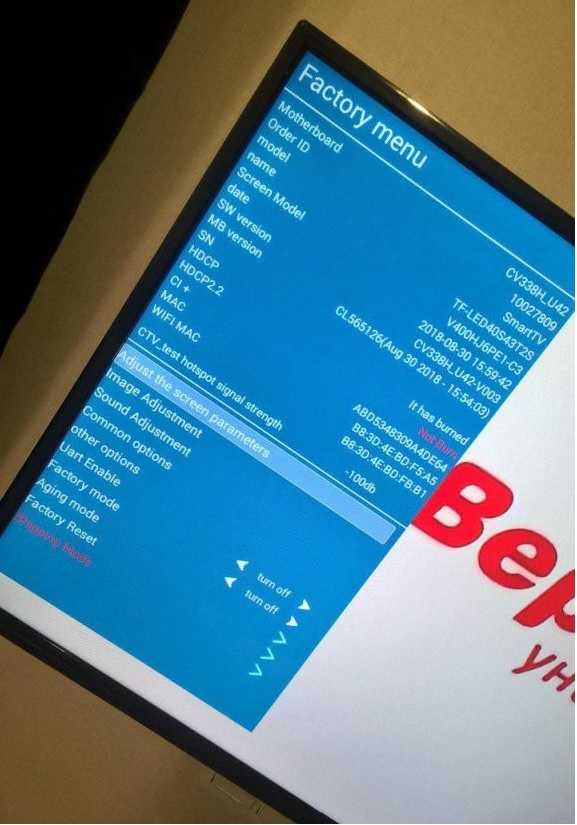

Как прошить телевизор Telefunken

В современных телевизорах находится несколько типов микросхем памяти хранящих информацию для различных устройств. Соответственно используются разные прошивки и методы. Пользовательское обновление ПО (находящегося в NAND-Flash памяти) происходит через USB интерфейс (через флэшку) или непосредственно в меню телевизора через интернет. Системная память (SPI-Flash и EEPROM) обновляется мастерами с использованием программаторов.

Внимание ! Находящиеся здесь файлы предназначены для теле-мастеров, которые понимают какую память и для чего обновлять. Если Вы пользователь телевизора, советуем покинуть этот сайт

Для того что-бы окончательно убить свой аппарат вы можете воспользоваться кучей других интеренет-сайтов рассчитанных на пользователей. Этот сайт для мастеров, а не для пользователей !

Информация для мастеров

В архивах находятся дампы прошивок телевизоров Telefunken. Файлы рассчитаны на программирование с помощью универсальных программаторов через SPI интерфейс (FLASH), или по шине I2C (EEPROM). Файлы в формате BIN, сжаты архиватором RAR.Учитывайте, что несмотря на общее сходство, каждая марка имеет свои особенности прошивки. Внутри многих архивах находится подробное описание по конкретной модели. В случае, дополнительных вопросов, задавайте их в нашем форуме, где основными посетителями являются специалисты по ремонту.

В случае отсутствия необходимого файла вы можете запросить его в форуме в разделе Поиск прошивок либо посмотреть более свежий каталог Прошивки LCD телевизоров

Кратко о бренде

Данная компания была основана в далеком 1903 году в Германии. Изначально она специализировалась на разработке телеграфного оборудования. Затем ассортимент ее устройств постепенно заполнял все доступные ниши рынка электронной техники. До недавних пор все ее производственные мощности располагались в Германии. Сейчас устройства данного бренда изготавливаются в разных концах земного шара. Даже на территории Российской Федерации есть такое предприятие.

Опять-таки, немецкие представители в обязательном порядке контролируют качество продукции. Поэтому отзывы о телевизорах Telefunken в большинстве своем указывают на отсутствие у них существенных недостатков. Все-таки немецкое качество дает о себе знать.

Проверка качества сигнала

Чтобы убедиться в том, что вы все сделали правильно и все работает хорошо, следует проверить качество приема сигнала. Сделать это несложно. На ресивере должна присутствовать кнопка с названием INFO. Нажав на нее три раза на экране появится окно с информацией о качестве сигнала, номере канала, частоте и кодировке. Если два существующих показателя выше 60%, значит все хорошо и уровень сигнала достаточно приемлемый.

Возможно, в вашей модели ТВ приставки данная кнопка будет называться как-то иначе. Чтобы выяснить, как данная кнопка называется у вас, загляните в инструкцию и почитайте назначение кнопок.

Если ваш телевизор ловит несколько мультиплексов, не забудьте проверить качество сигнала на каждом из них. Это связано с тем, что каждый из них передается и принимается при помощи разных передатчиков, поэтому весьма возможно, что в одном мультиплексе сигнал будет хорошим, а во втором – нет.

Как настроить телевизор tf

Нами производится настройка телевизора Телефункен. Настраиваются каналы
кабельного и спутникового телевидения, производится настройка яркости, цветовой насыщенности и других параметров экрана, повышается чёткость изображения,
выполняется настройка качественного звучания,
подключение телевизора к роутеру домашней сети, подключение внешних устройств воспроизведения.

Мы знаем как настроить телевизор Телефункен.

Инструкция и руководство эксплуатации

Инструкция подключения телевизора Telefunken

Инструкция для модели Telefunken TF-LED32S32T2 содержит информацию о кнопках управления и разъёмах на корпусе телевизора:

1. Датчик ПДУ/Индикатор питания
2. Кнопка INPUT
3. Кнопка MENU
4. Кнопки CH+/CH-
5. Кнопки VOL+/VOL-
6. Кнопка POWER/STANDBY
7. Переключатель питания
8. Компьютерный аудиовидевход
9. Композитный видеовход
10. Композитный аудиовход
11. Разъём для спутниковой антенны
12. Антенный/кабельный разъём
13. Вход HDMI1
14. Вход HDMI2
15. Вход HDMI3
16. Коаксиальный аудиовыход
17. AV вход
18. Компонентный видеовход YPbPr
    (mini)
19. Разъём CI (PCMCIA)
20. USB-порт
21. Разъём для наушников

Интервью телевизоров

28 декабря 2020
+1

LG: 2020 — год скорости и чуткого отношения друг к другу

Каким стал 2020 год для компании LG? Какая техника бренда стала популярной у россиян в этом непростом году? Какие интересные новинки ждут нас в 2021 году?
Обо всем без утайки рассказал г-н ЕнгНам Ро (YoungNam Roh), президент компании LG Electronics в России и странах СНГ.
Нажимайте, чтобы узнать все подробности!

30 октября 2019
+2

LG: о трендах, специфике и прогнозах на будущее

В штаб-квартире LG Electronics в Сеуле Наталья Смирнова поговорила с руководителем международного подразделения по продажам и маркетингу техники для кухни, бизнес-подразделение бытовой техники и климатических систем LG господином ЕнгНам Ро.
Он рассказал о новинках бытовой техники LG, о том, какие модели пользуются спросом в России, и что будет популярно в ближайшем будущем.

TELEFUNKEN TF-LED32S27T2. Ремонт, схема, сервис

TELEFUNKEN LEDModel: TF-LED32S27T2

Chassis/Version: T-TU6M3

Panel: LC320DXJ-SFA2 RDL320HY (LD0-803) REV.00

LED backlight: 5800-W32001-3P02

LED driver (backlight): integrated into MainBoard

PWM LED driver: MP3398A

MOSFET LED driver: AOD4286 (D4286)

Power Supply (PSU): integrated into MainBoard

PWM Power: LNK6777K

MainBoard: 5800-A6M31G-0P10

IC MainBoard: 25Q64, TPA3113D2, MP8126

Тuner: CP DVB-T2

Возможные неисправности

— TELEFUNKEN TF-LED32S27T2 не включается, индикаторы на передней панели не светят и не мигают. Телевизор на кнопки управления и пульт не реагирует.

Неисправность в подобных случаях следует искать в элементах источника питания — преобразователя сетевого напряжения (AC/DC), который находится на основной плате MainBoard 5800-A6M35G-0P10.
Следует замерить его выходные напряжения и, в случае их отсутствия, проверить на вероятность КЗ в преобразователях силовые ключи и выпрямительные диоды.При пробоях диодов во вторичных цепях, преобразователь может работать в аварийном режиме короткого замыкания без выходных напряжений, а при КЗ в силовых элементах первичной цепи обычно обрывается сетевой предохранитель и/или датчик тока в истоке ключа.Силовые ключи Mos-Fet, применяемые в импульсных источниках питания, иногда выходят из строя по причине неисправности каких-либо других элементов, способных вывести его из работы в ключевом режиме, либо создать превышение максимально допустимых параметров ключа. Это могут быть элементы, питающие ШИМ-регулятор, частотозадающие или демпферные цепи, либо элементы отрицательной обратной связи в цепи стабилизации. ШИМ-контроллеры LNK6777K, при отсутствии видимых повреждений или откровенных КЗ между выводами, проверяются заменой на новые, либо заведомо исправные.

— Нет изображения, но звук есть, на пульт реагирует. Либо изображение появляется при включении и сразу пропадает

В таких случаях наиболее вероятна неисправность элементов подсветки LED-панели.
Причина может быть как в питании светодиодов, в их исправности (пробой или обрыв), а так же в нарушении контактных соединений светодиодных планок.Выявить обрыв в линейке светодиодов без разборки панели простым мультиметром невозможно. Светодиоды соединены последовательно и, чтобы открыть их переходы, потребуется напряжение в несколько десятков вольт. В идеале для таких целей подойдёт источник тока. Можно вскрыть панель и проверить отдельно каждый светодиод. Обычно китайские мультиметры слегка засвечивают один 3-вольтовый LED, если подключить к нему щупы в прямом направлении (красный щуп — к аноду, чёрный — к катоду). У сдвоенных 6-вольтовых показателем исправности LED-а может служить PN-переход его аварийного стабилитрона. В случае неисправности LED-а его стабилитрон будет либо оборван, либо пробит в К/З.

— Индикатор моргает или светится постоянно, телевизор не включается, на пульт не реагирует.

Ремонт или диагностику материнской платы 5800-A6M35G-0P10 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение).
В случаях сложных ремонтов MB (SSB) и при наличии необходимых навыков и оборудования иногда может возникнуть необходимость замены её чипов 25Q64, TPA3113D2, MP8126 и других возможных неисправных компонентов. Неисправности, связанные с применением технологий пайки BGA обычно легко диагностируются методом прогрева.

Если телевизор нормально работает от внешних устройств, но не настраивается на телевизионные каналы, возможна неисправность тюнера CP DVB-T2. В таких случаях в первую очередь следует убедиться в наличии питающих напряжений на соответствующих его выводах. Так же необходимо убедиться в возможности обмена данными тюнера и процессора по шине I2C. Иногда причиной неработоспособности тюнера может быть программный сбой.

Владельцам и пользователям телевизора TELEFUNKEN TF-LED32S27T2 следует помнить, что самостоятельный ремонт без специальных знаний, навыков и квалификации, может быть чреват негативными последствиями, которые могут привести к полной неремонтопригодности устройства!

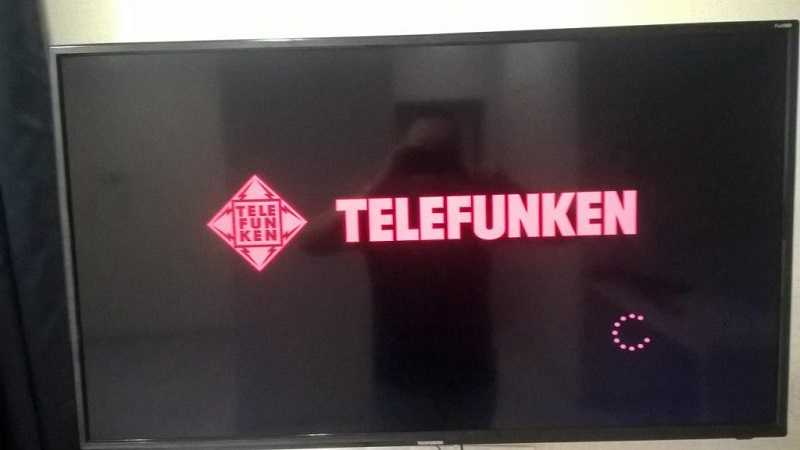

Телевизор не работает

Если ваш телевизор не включается (например, зависает на экране), возможно, это результат неправильной прошивки, либо сбой программного обеспечения по другой причине. Самостоятельно восстановить работоспособность маловероятно (см. раздел «Прошивка»)

Самое главная проблема в телевизорах Telefunken — нестабильная работа сервисов Google Play (в т.ч. YouTube), поэтому необходимо отключить их автообновление:

Пошагово:

1) Зайдите в настройки телевизора, в приложения. Выберите Play Market» 2) В открывшемся окне (справа в верхнем углу) жмём «Деинсталировать обновления», и соглашаемся на все действия предложенные системой. 3) Выйдите из настроек и запустите Play Market. Принимаем «Условия» при установке заводской версии. 4) Войдя в Play Market, жмём «три полоски» слева наверху — Настройки — Автообновление приложений — выбираем «Никогда» 5) Перезагружаем телевизор

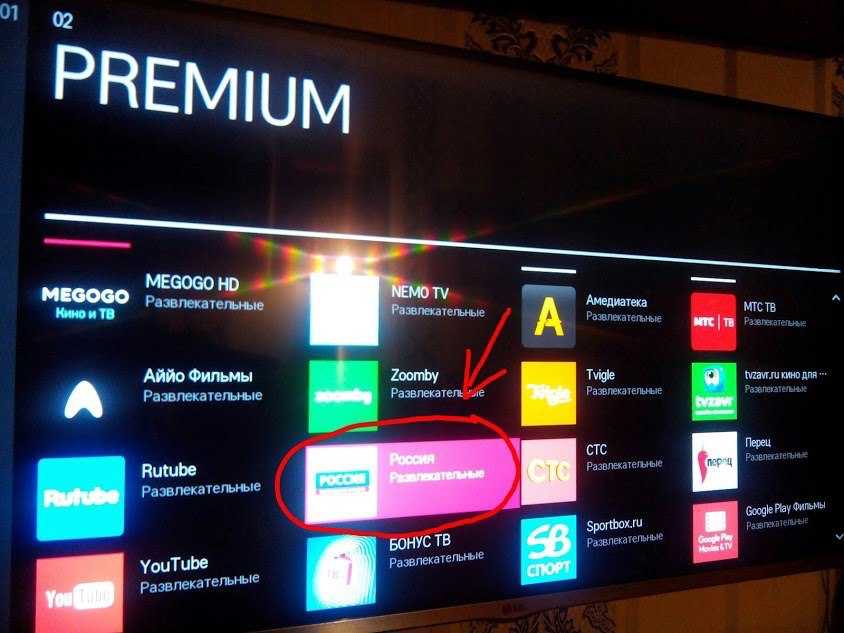

Не работает Google Play Market

Если у вас не заходит в YouTube или Play Market (или заходит, но не может найти ни одно приложение), то проверьте дату и время в настройках телевизора — скорее всего, оно выставлено некорректно. Если это не помогло, то попробуйте удалить обновления приложений Google, а так же запретить их автоматическое обновление (см. инструкцию выше)

UPDATE:

Проблемы с YouTube

Если ваш пульт отказывается работать с YouTube, то можно управлять сервисом с телефона. Для этого используйте приложения с помощью которого можно открывать любые видео и транслировать его на ТВ

Перестает работать Wi-Fi

Если у вас постоянно пропадает соединение Wi-Fi и сам переключатель в меню становиться неактивным, то необходимо удалить определенные файлы из раздела Data (для этой операции нужен root-доступ). Не рекомендуется выполнять при отсутствии соответствующего опыта и знаний.

После чего перезапустите телевизор

Отставание звука от картинки

Некоторые покупатели сталкиваются с проблемами периодической рассинхронизации звука и изображения. Что это может быть? Часто это зависит от используемого софта для просмотра ТВ. Меньше всего проблем с приложениями ВосторгТВ и HDvideobox. Так же это может случаться из-за нестабильной работы Wi-Fi — проверьте скорость на сервисе speedtest.net

Современные прошивки ТВ Telefunken

Прошивки ТВ сайта Monitor

• Прошивки ТВ TELEFUNKEN 1; Прошивки ТВ TELEFUNKEN 2; Прошивки ТВ TELEFUNKEN 3
• TELEFUNKEN 40TLF265
• TELEFUNKEN D32H125N3
• TELEFUNKEN D32H289Q4
• TELEFUNKEN L24F185D3
• TELEFUNKEN L32H160Q3
• TELEFUNKEN LED32S22T2
• TELEFUNKEN LED32S6
• TELEFUNKEN TF-LED19S2
• TELEFUNKEN TF-LED19S28
• TELEFUNKEN TF-LED19S46T2
• TELEFUNKEN TF-LED19S58T2
• TELEFUNKEN TF-LED19S62T2
• TELEFUNKEN TF-LED22S10T2
• TELEFUNKEN TF-LED22S14T2
• TELEFUNKEN TF-LED22S2
• TELEFUNKEN TF-LED22S28
• TELEFUNKEN TF-LED22S3
• TELEFUNKEN TF-LED22S48T2
• TELEFUNKEN TF-LED24S13
• TELEFUNKEN TF-LED24S29T2
• TELEFUNKEN TF-LED24S37T2
• TELEFUNKEN TF-LED24S38T2
• TELEFUNKEN TF-LED24S48T2 (CV512L-Q24)
• TELEFUNKEN TF-LED24S48T2 (CV512L-U24)
• TELEFUNKEN TF-LED28S12
• TELEFUNKEN TF-LED28S18
• TELEFUNKEN TF-LED28S19
• TELEFUNKEN TF-LED28S22
• TELEFUNKEN TF-LED28S42T2
• TELEFUNKEN TF-LED32S12T2 (JUC7.820.00084054)
• TELEFUNKEN TF-LED32S16T2
• TELEFUNKEN TF-LED32S17T2
• TELEFUNKEN TF-LED32S19
• TELEFUNKEN TF-LED32S2
• TELEFUNKEN TF-LED32S20T2
• TELEFUNKEN TF-LED32S21T2
• TELEFUNKEN TF-LED32S22T2
• TELEFUNKEN TF-LED32S23
• TELEFUNKEN TF-LED32S26 (TP.VST59S.PB813)
• TELEFUNKEN TF-LED32S26 (TP.VST59S.PC1)
• TELEFUNKEN TF-LED32S26T2
• TELEFUNKEN TF-LED32S27T2
• TELEFUNKEN TF-LED32S29T2
• TELEFUNKEN TF-LED32S34
• TELEFUNKEN TF-LED32S35T2
• TELEFUNKEN TF-LED32S37T2
• TELEFUNKEN TF-LED32S38T2
• TELEFUNKEN TF-LED32S39T2S
• TELEFUNKEN TF-LED32S39T2S (USB)
• TELEFUNKEN TF-LED32S4
• TELEFUNKEN TF-LED32S41T2
• TELEFUNKEN TF-LED32S45T2
• TELEFUNKEN TF-LED32S54T2
• TELEFUNKEN TF-LED32S58T2S
• TELEFUNKEN TF-LED32S6
• TELEFUNKEN TF-LED39S11
• TELEFUNKEN TF-LED39S35T2
• TELEFUNKEN TF-LED39S8
• TELEFUNKEN TF-LED40S13
• TELEFUNKEN TF-LED40S6T2
• TELEFUNKEN TF-LED42S39T2S
• TELEFUNKEN TF-LED42S48T2
• TELEFUNKEN TF-LED43S27T2
• TELEFUNKEN TF-LED43S36T2
• TELEFUNKEN TF-LED50S10T2
• TELEFUNKEN TF-LED50S13T2
• TELEFUNKEN TF-LED50S7T2
• TELEFUNKEN TLFK22LEDPVR1
• TELEFUNKEN UR18564BGT4CI
• TELEFUNKEN шасси 17MB55

Для ремонта часто часто запрашивают сервис мануалы и схемы для ТВ Telefunken

Прoшивки сайта monitor

• Прошивки телевизоров AIWA
• Прошивки телевизоров AKAI
• Прошивки телевизоров AKIRA
• Прошивки телевизоров BBK
• Прошивки телевизоров DAEWOO
• Прошивки телевизоров DEXP
• Прошивки телевизоров DNS
• Прошивки телевизоров DIGITAL
• Прошивки телевизоров ELENBERG
• Прошивки телевизоров ERISSON
• Прошивки телевизоров FUSION
• Прошивки телевизоров GOLDSTAR
• Прошивки телевизоров HAIER
• Прошивки телевизоров HARPER
• Прошивки телевизоров HITACHI
• Прошивки телевизоров HYUNDAI
• Прошивки телевизоров IZUMI
• Прошивки телевизоров JVC
• Прошивки телевизоров LG
• Прошивки телевизоров MANTA
• Прошивки телевизоров MYSTERY
• Прошивки телевизоров PHILIPS
• Прошивки телевизоров ROLSEN
• Прошивки телевизоров RUBIN
• Прошивки телевизоров SAMSUNG
• Прошивки телевизоров SHARP
• Прошивки телевизоров SUPRA
• Прошивки телевизоров TCL
• Прошивки телевизоров TELEFUNKEN
• Прошивки телевизоров THOMSON
• Прошивки телевизоров TOSHIBA

Настройка кабельного тв

На телевизорах Телефункен можно смотреть кабельное цифровое телевидение, для этого необходимо чтобы ваш телевизор имел встроенный тюнер DVB-C или абонентский цифровой приемник.

• Переходим в меню телевизора.
• Выбираем пункт КАНАЛЫ обычно он обозначен картинкой спутниковой антенны. Самый удобный вариант настройки это автопоиск каналов поэтому выбираем этот пункт.
• Тип настройки необходимо выбрать DVB-C.
• Далее необходимо выбрать тип каналов ЦТВ, если в вашей сети есть аналоговое телевидение выбираем два типа и нажимаем ок.

Страну следует выбирать Россию, в старых моделях необходимо выбирать Германию или Финляндию.

• Следующий этап Сканирование, здесь необходимо сделать несколько важных действий.
• Тип сканирования Full или Полный.
• Если знаете параметры своего провайдера выбирайте Сеть, для этого необходимо знать начальную частоту, >Настройка старого телевизора Telefunken

Telefunken это производитель с историей, ведь первая продукция этого бренда выпускалась в начале двадцатого века. Поэтому имеется большое количество старых телевизоров Телефункен на которых чтобы просматривать цифровые каналы необходима приставка

Подключение приставки к тв осуществляется с помощью кабеля Тюльпаны, они идут во всех комплектах цифровых приставок. Но самый лучший способ подключение это HDMI кабель. Этот способ подойдет только для ЖК телевизоров и приставок, где есть соответствующий вход.

Современный мир уже невозможно представить без цифрового ТВ. Такая передача сигнала довольно давно используется для трансляции теле- и радиоканалов во многих странах Европы, Америки и Азии. В России же процесс перехода с аналогового ТВ на цифровое затянулся.

Цифровой сигнал, поступающий через антенну приемника, позволяет смотреть больше телеканалов по всей стране без потери качества и помех. Сам сигнал при этом может поступать как на антенну, которая крепится к телевизионной приставке, так и непосредственно на телевизор. Все зависит от того, насколько современной моделью данного устройства вы обладаете.

С устройствами, которые поддерживают DVB-T2, все просто. Для того чтобы подключиться к цифровому ТВ, достаточно вставить кабель в соответствующий разъем и выполнить несложную настройку каналов. Если же ваш телевизор устарел и не поддерживает прием такого типа сигнала, то для того чтобы просматривать цифровые каналы следует приобрести специальную приставку. Стоит она недорого, но вот с ее подключением и настройкой у некоторых людей могут возникнуть проблемы, поэтому сегодня мы и поговорим о том, как это сделать.

Подключение цифровой приставки

Ресивер можно подключить как к телевизору напрямую, так и через DVD или монитор, однако для последних двух вариантов вам, скорее всего, потребуется приобрести специальный переходник.

Для того чтобы подключить ресивер напрямую, вам следует выполнить следующие действия:

1. Достаньте приставку для ТВ из коробки и снимите с нее защитную пленку. Пленку снимать необходимо обязательно. В противном случае ресивер может перегреться и сломаться.
2. Возьмите ТВ кабель и срежьте защитную оболочку, оголив таким образом 1-15 миллиметров кабеля с обеих сторон. Оболочку следует зачищать очень аккуратно, чтобы не повредить экранирующую пленку, которая предназначена для защиты центрального проводника.
3. Аккуратно отогните блестящую защитную пленку и прикрутите к проводам f-разъемы.
4. Соедините телевизор с приставкой при помощи кабеля.
5. Вставьте провода в разъемы типа «тюльпан» в телевизоре и приставке.
6. Подключите антенну к телевизору. Саму антенну при этом следует установить на внешней стене дома или же у себя на балконе, если он не застеклен. При этом следите за тем, чтобы ее не касались ветки деревьев или провода электропередачи.

На этом процесс подключения ТВ приставки заканчивается. Далее, для просмотра доступных в вашем регионе телеканалов, следует настроить ее.

Этап 1: сборка

На первом этапе необходимо извлечь из транспортной коробки и затем собрать телевизор Telefunken. Данный этап состоит из таких действий:

1. Внимательно изучаем надписи на картонной коробке. Необходимо найти верхнюю сторону мультимедийного центра. Именно с этой стороны с помощью канцелярского ножа разрезаем скотч.
2. Извлекаем все компоненты поставки из транспортной коробки. При этом сам телевизор укладываем аккуратно экраном вниз на ровную поверхность, поверх которой находится материя. Также не забываем снять транспортные крепления.
3. На нижней стороне телевизора фиксируем опоры с помощью шурупов.
4. Устанавливаем мультимедийное устройство на горизонтальную поверхность стола, на котором в дальнейшем будет происходить его эксплуатация.

Erisson 32LES71T2 нет подсветки. 5800-A6M31g-0P00 доработка, уменьшение тока

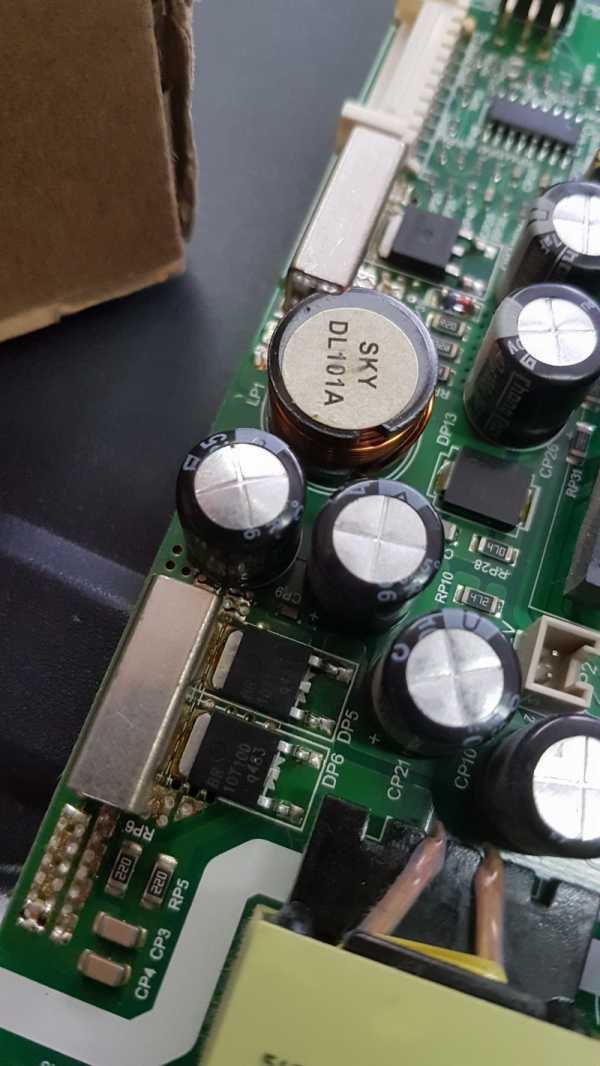

Поступил в ремонт телевизор с неисправностью «Нет изображения»

Блок питания и майн в данной модели телевизора выполнены на одной плате.

Маркировка 5800-A6M31G-0P00.

Состав:

Шасси: 5800-A6M31G-0P00

LED драйвер: MP3398A

LED ленты: 5800-W32001-3P00

Матрица: LC320DXJ-SFA2

Описание ремонта:

Диагностика показала неисправность одного светодиода подсветки матрицы LC320DXJ-SFA2. Подсветка матрицы данной модели состоит из трех светодиодных полос по 7 светодиодов в каждой номиналом 3V 1W. Выход из строя одного из светодиодов приводит к срабатыванию защиты микросхемы драйвера MP3398A и подсветка телевизора отключается. При этом при включении можно увидеть еле видимую заставку телевизора «Erisson».

В данном случае ремонт заключается в разборке матрицы телевизора и замене всех светодиодов в колличестве 21 штук.

Замена производиться прогревом тестолита светодиодных линеек снизу феном при температуре не более 350 град.

Для ремонта я использовал светодиоды LG 2835 аналогичные статье по ремонту LG 32LN540V.  Однако в  отличии от LG 2835 здесь применены светодиоды другой полярности, у них малая площадка «+» большая «-«, поэтому после замены на подобные светодиоды нужно поменять полярность проводов питающих LED ленты

Обратите внимание, что с платы на питание выходит несколько проводов, один плюс и несколько минусовых, это из за особенности работы драйвера MP3398A (чтобы задействовать все каналы драйвера). Однако в жгуте проводов все эти минусы спаяны между собой и на подсветку приходит в итоге всего два провода

Сборка линз после замены светодиодов:

У многих возникают вопросы «чем приклеить линзы после замены светодиодов».

Я пробовал применять разные клеи: супер-клей имеет свойство растекаться и в итоге может дать пятна,особенно если не прозрачный, может попасть на линзы и дать преломление рассеивающего света; пробовал эпоксидку и БФ —  снова возможны желтые пятна и главное очень долго сохнут.

На данный момент использую УФ клей Kafuter K-300. Данный клей засыхает при воздействии ультрафиолета и практически прозрачен после застывания, не дает приломлений света. Для затвердевания использую 6-ти вольтовый УФ светодиод, запитывая его от лабораторного источника питания.

Вот так выглядят линейки после замены светодиодов и приклеивании линз на место:

 5800-A6M31G-0P00 доработка:

Замер тока на питании LED линеек показал значение в 290mA, что не есть гуд, так как при таких параметрах тока светодиоды вышли из строя.

Для доработки  5800-A6M31G-0P00   с целью уменьшения тока проходящего через светодиоды и увеличения срока их службы обратим внимание на датчик тока в цепях драйвера MP3398A.  6-я нога драйвера соединена через резистор SMD 153 (15kOm) на землю, являющимся датчиком тока. Ток на LED линейках пропорционален току проходящему через данный резистор

Увеличив номинал этого резистора добиваемся уменьшения тока на линейках.

В данном случае вместо 15kOm я установил резистор номиналом 22kOm. Ток уменьшился с 290mA до 150mA.

Дополнительно:

При ремонте было также обнаружено вздутие конденсаторов 25v470mF на плате 5800-A6M31G-0P00 в линии питания. Неисправные конденсаторы заменены в колличестве 4-х штук.

Написать комментарий:
