Supra stv lc40t400fl уменьшить ток подсветки

СОДЕРЖАНИЕ

Меры безопасности и меры предосторожности

………………………………………………………………………………………………. 3

Комплектация

……………………………………………………………………………………………………………………………………………………

6

Подготовка телевизора к работе

………………………………………………………………………………………………………………………

7

Установка телевизора

……………………………………………………………………………………………………………………………….

7

Выполнение присоединений

……………………………………………………………………………………………………………………..

7

Пульт дистанционного управления

…………………………………………………………………………………………………………………..

9

Питание пульта дистанционного управления

…………………………………………………………………………………………..

9

Меры безопасности при работе с элементами пита

ния

…………………………………………………………………………….

9

Кнопки пульта дистанционного управления

…………………………………………………………………………………………….

10

Основные операции

……………………………………………………………………………….. …………………………………………………………

11

Настройка телевизора

……………………………………………………………………………………………………………………………………..

11

Меню настроек изображения

……………………………………………………………………………………………………………………

12

Меню настроек звука

………………………. …………………………

…………………………………………………………………………….

12

Меню общих настроек

……………………………………………………………………………………………………………………………….

13

Медиаплеер

…………………………………………………………………………………………………………………………………………..

16

Чистка и уход

…………………………………………………………………………………………………………………………………………….

18

Поиск и устранение простых неисправностей

……………………………………………………………………………………………

19

Безопасная утилизация

…………………………………………………………………………………………………………………………….

21

Технические характеристики

…………………………………………………………………………………………………………………….

22

УВАЖАЕМЫЙ ПОКУПАТЕЛЬ!

Благодарим Вас за выбор продукции, выпускаемой под торговой маркой SUPRA.

Мы рады предложить Вам изделия, разработанные и изготовленные в соответствии с высокими требованиями к качеству, функ-

циональности и дизайну. Мы уверены, что Вы будете довольны приобретением изделия от нашей фирмы.

огоннад яинежолоп есв арозивелет иицатаулпскэ молачан дереП .иицатаулпскэ оп овтсдовокур еоннад етичузи оньлетаминВ

руководства должны быть прочитаны и поняты. Позаботьтесь о сохранности настоящего Руководства, используйте его в качестве

справочного материала при дальнейшем использовании прибора.

ПОИСК И УСТРАНЕНИЕ ПРОСТЫХ НЕИСПРАВНОСТЕЙ

Перед обращением в сервисный центр просмотрите следующую таблицу и попытайтесь самостоятельно

устранить неисправность в соответствии с рекомендациями в таблице.

ПризнакиВозможная причинаРешение

1. Не подключен кабель питания.

1. Подключите кабель питания.

Телевизор не включается.

2. Отсутствует питание.

2. Включите питание переключателем питания.

1. Убедитесь, что к телевизору подключена телевизионная

1. Не подсоединена антенна.

антенна.

Отсутствует изображение,

2. Телевизор выключен.

2. Включите телевизор.

отсутствует звук.

3. Неправильно выбран источник

3. Нажмите кнопку SOURCE на пульте ДУ и выберите режим ATV/

сигнала.

DTV.

1. Не подсоединена антенна.

1. Убедитесь, что к телевизору подключена телевизионная

2. Проблемы с трансляцией

антенна.

Плохое качество изображения,

телеканала.

звук нормальный.

2. Попробуйте переключиться на другой канал.

3. Контраст, резкость или

насыщенность цветов настроены

3. Отрегулируйте контраст, резкость и насыщенность цветов.

неправильно.

1. Контраст, резкость или

насыщенность цветов настроены

1. Отрегулируйте контраст, резкость и насыщенность цветов.

неправильно.

Изображение черно-белое

2. Попробуйте переключиться на другой телеканал.

2. Трансляция черно-белая.

3. Проведите настройку телеканала вручную.

3. Телеканал не настроен.

1. Источник сигнала или сигнальный

кабель низкого качества.

1. Используйте качественный источник сигнала или сигнальный

Изображение и/или звук с

кабель.

2. Рядом с телевизором находится

помехами.

оборудование, которое приводит к

2. Уберите это оборудование подальше от телевизора.

появлению помех.

Отсутствует сигнал на входе. Кабель

Отображается синий фон.

не подсоединен или подсоединен

Правильно подсоедините кабель.

неправильно.

1. Изображение нечеткое,

подрагивает или с черными

В экранном меню выберите пункт Автоподстройка для

Настройки изображения

горизонтальными полосами (в

выполнения автоматической настройки, а также отрегулируйте

выполнены неправильно.

режиме ПК).

настройки частоты и фазы дискретизации в настройках для ПК.

2. Изображение не центровано.

1. Убедитесь, что при установке элементов питания соблюдена

полярность.

Не работает пульт дистанцион-

Элементы питания разрядились или

2. Убедитесь, что другие объекты не препятствуют

ного управления.

неправильно установлены.

прохождению инфракрасного сигнала.

3. Замените элементы питания.

ЧИСТКА И УХОД

ВНИМАНИЕ:

В целях вашей личной безопасности обязательно отсоедините кабель питания от электро-

сети перед осуществлением каких-либо операций по чистке и уходу.

Запрещается использовать химические средства (бензолы, растворители или спирт) для

чистки корпуса или экрана телевизора, т.к. они могут повредить его поверхность.

ЧИСТКА ЖИДКОКРИСТАЛЛИЧЕСКОГО ЭКРАНА

Запрещается прикасаться к экрану острыми предметами. Чтобы убрать с ЖК экрана пыль или отпечатки

пальцев, протрите его чистой сухой мягкой тканью. В случае сильного загрязнения смочите ткань в воде

комнатной температуры с добавлением небольшого количества средства для мытья посуды или смягчи-

теля ткани, отожмите ткань почти досуха, затем протрите экран. Убедитесь, что на экране не осталась

вода. Не включайте телевизор, пока влага не высохнет.

ЧИСТКА КОРПУСА ТЕЛЕВИЗОРА

Чистите внешнюю поверхность корпуса телевизора чистой сухой мягкой тканью без ворса, смоченной в

воде комнатной температуры.

ИНФОРМАЦИЯ О СЕРТИФИКАЦИИ

Товар сертифицирован в соответствии

с законом «О защите прав потребителей».

Срок службы изделия: 5 лет

Гарантийный срок: 1 год

Благодарим Вас за выбор техники SUPRA.

йобос аз теялватсо ьлетидовзиорп-яинапмоК

право вносить изменения в конструкцию, дизайн и

огоньлетиравдерп зеб аравот юицаткелпмок

уведомления, если данные изменения направлены

на улучшение его эксплуатационных характеристик.

Центральный авторизованный сервисный

центр:

ООО «ВипСервис», 142704, г. Москва, поселение

ацилу ,негтнерсоМ адоваз колесоп ,негтнерсоМ

Героя России Соломатина, д.31

Список сервисных центров прилагается

(см. вкладыш)

Компания производитель оставляет за собой пра-

во, без предварительного уведомления, вносить

изменения в список авторизованных сервисных

центров, включая изменения адресов и телефонов

существующих.

Адрес ближайшего СЦ вы можете узнать по теле-

фону гор

ячей линии 8-800-100-333-1 или на сайте

www.supra.ru, а так же отправив запрос на supra@

supra.ru

Единая справочная служба:

Производитель:

SUPRA STV-LC40T400FL ремонт подсветки

Поступил в ремонт LED телевизор SUPRA STV-LC40T400FL с неисправностью темный экран, звук есть.

Телевизор выполнен на моноплате HK-T.SP9202P53

Проверка показала что напряжение на разъеме светодиодов присутствует, вывод- неисправны светодиоды. Приступаем к разборке телевизора. В первую очередь необходимо снять металическую пластину, к которой крепится подставка (она нам будет мешаться)

Шаг второй- освобождаем плату драйверов. Во-первых она приклеена к корпусу двустороннем скотчем, а во-вторых состоит она из двух частей, соединенных шлейфами (тоже, кстати, приклеенными). Шлейф также удаляем

Шаг третий- отворачиваем саморезы, крепящие верхнюю пластиковую рамку. Тут нас ожидают два сюрприза: 1. Саморезы не стандартные для такого вида техники- здесь применяются не под обыкновенныу «крестовую» отвертку, а типа Филипсовские «под звездочку» 2. Хотя рамка и закреплена с помощью саморезов, она еще имеет крепление в виде защелок по всему периметру.

Сама матрица тоже с нюансом: во-первых она приклеена в нескольких местах скотчем, а во-вторых на ней имеются еще и выступающие лепестки, находящиеся очень близко к краю. Поэтому будьте внимательны снимая верхнюю рамку- есть риск их случайно повредить, да и после отклеивания скотча могут остаться следы клея.

После того как мы сняли матрицу- необходимо снять рамку, удерживающую светорассеивающие пленки. Она крепится к корпусу при помощи винтов

Рамка имеет разъемную конструкцию. Все части отличаются друг от друга, поэтому их необходимо как-то пометить чтобы потом не перепутать при сборке

Подсветка состоит из трех пластин

Применяемые светодиоды- 2835, 3-х Вольтовые, включены довольно уникально… ЧТо-то типа как показано на схеме ниже

То есть про проверке загораются сразу два одновременно

Дальнейшая процедура ремонта стандартна- перепаиваем неисправные светодиоды при помощи фена, приклеиваем колпачки на автогерметик и можно приступать к сборке.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ОБЩИЕ

Напряжение питания: 100-240В ~ 50/60Гц

Формат экрана: 16:9

Формат изображения: 16:9; 4:3 и т.д.

Время отклика экрана: 6 мс

16,7 миллионов цветов

о

о

Рабочая температура: от +5

С до +35

С

Рабочая влажность: 20-80%

о

о

Температура хранения: от -15

С до +45

С

Влажность хранения: 10-90%

ТВТЮНЕР

Диапазон принимаемых частот: 48,25-855,25МГц

Входное сопротивление антенны 75Ом (IEC169-2F)

Количество каналов: 1299 (99 — АТВ, 1200 — ЦТВ)

ЦИФРОВОЙ

DVB-T2/DVB-C (H.264 MPEG 4/2/1)

АНАЛОГОВЫЙ

Система цветности: PAL, SECAM

Система звука: D/K, I, B/G, M

МОДЕЛЬ SUPRA STVLC40T80WL

4

Расчетная потребляемая мощность: 55 Вт

Диагональ экрана: 39” (99см)

Аудиовыход: 2 х 8Вт

Разрешение экрана: 1366 х 768

2

Яркость экрана: 300кд/м

Динамическая контрастность: 100000:1

Углы обзора (Г/В): 176°/176°

Крепление по стандарту VESA: х

200

200

Габаритные размеры (ШхГхВ):

887х173х566 мм

Порядок разборки матрицы

Первое — освобождаем плату драйверов. Все все оказалось легко и просто- она на защелках, ничего отклеивать не надо.

Шаг второй — снимаем переднюю декоративную рамку. Здесь хочу отметить небольшую тонкость- в нижней части рамки крепление идет с торца винтами, а по остальному периметру- саморезами.

Тонкость вторая : рекомендую оставить пару саморезов по углам (просто ослабляем их, но до конца не выкручиваем). Это небольшая перестраховка чтобы рамка не соскочила когда мы будем переворачивать телевизор.

Рамка имеет еще и пару защелок, но они очень легко освобождаются, так что снимается она легко.

Матрица также здесь размещена свободно, не приклеена, так что снять ее большого труда тоже не составит.

Нижняя рамка, удерживающая светорассеиватели имеет винтовое крепление по всему периметру. Опять-же нижние винты имеют отличие, причем пара из них еще и спрятана под резиновыми подушками

Внешний вид светодиодных стрингов

Маркировка на планках

Светодиоды типоразмер 2835, 6-ти вольтовые, купить можно здесь

Методика проверки светодиодов

Для проверки можно использовать внешний источник напряжения +5V. Просто подаем напругу на каждый светик и смотрим светит или нет. Неисправные помечаем маркером. Пайка осуществляется феном при температуре 300- 350 градусов, нижний подогрев не требуется. Светорассеивающие колпачки клеим на автомобильный герметик. Сборка телевизора осуществляется в обратном порядке.

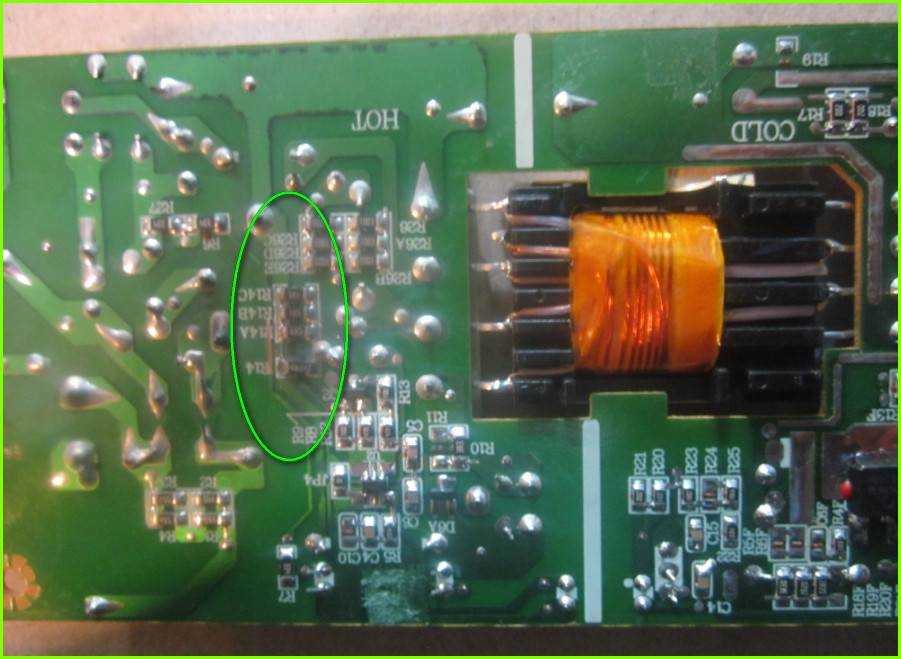

Последний важный момент- нужно уменьшить ток подсветки. Как это сделать на модуле JUC7.820.00123957, читаем здесь
