Kdl 40s5600 нет подсветки

Sony KDL-40S5600 не включается

Всем доброго здравия. Попал аппарат в руки, с диагнозом не включается.

Поведение — при включении в сеть, ничго не происходит, на кнопки включения не реагирует. Переодически щелкают реле на БП. Ошибок никаких не отмаргивает. Что сделанно: Напряжения с БП на Маин в норме — 12,5 V, 3,3 V, 15V

Путем подачи +12 в на пин Black ligth on на ИБП удалось включить инвертор, подсветка светит, из чего можно сделать вывод об исправности инвертора и БП, я прав ?

На разъемах имеем: разъем с маина на БП: 1. NC — 0 (не распаян) 2.DIMMER — 0 3. BlackLigtnOn — 0 4. INVERROR — 3 5. Земля 6. BALANCER_ERR-0 разъем с БП на инвертор:

1. VCC — 12 В 2. FB — 0 3. FB — 0 4. Земля 5. LD — 11,4 6. LD — 11,4

Какой вывод ? Маин в мусор ?

Замечу, что в тв стоит маин A-1641—831-A. Можно ли его поменять на 1-878-999-11 (нашел его на авито) Визуально — один в один.

SERVICE MODE AND POWER SUPPLY CIRCUIT

SERVICE MENUS

How to enter the Service Mode

Service adjustments to this model can be
performed using the supplied Remote Commander RM-ED017.

1. Turn on the power to the TV set.
2. Press the following sequence of buttons on the Remote Commander.

INFORMATION BUTTON i > 5 >VOLUME + >
POWER ON

3. The menu appears on the screen .

4. Move to the corresponding adjustment item
using the UP/ DOWN arrow buttons on the Remote Commander.
5. Press the ‘RIGHT ’ arrow button to enter into the required menu item.
6. Adjust the data value using the ‘UP ’ or ‘DOWN ’ arrow buttons on on the
Remote Commander.
7. To go back at any time press the ‘LEFT ’ button on the Remote Commander.
8. Ensure you return to the top level menu, and press the Green button on the
Remote Commander to Store all the adjustments.
9. Press the Red button or ‘Menu’ button on the Remote Commander to quit the Service
Mode when all adjustments have been completed.

After carrying out the service adjustments, to
prevent the customer accessing the ‘Service Menu’ switch the TV set OFF and
then ON again

Service Menu Structure

The following descriptions show the items that
can be viewed and/or adjusted using the Service Menu.

Service General Menu

The menu appears on the screen when you enter the
‘Service General Menu’ (See Pic.2). This menu allows you to view the product information,
set the TV into Aging Mode and perform Software Upgrade to the TV set.

White Balance Adjustment

The following menu appears on the screen when
you enter the ‘White Balance Adjustment’ menu (See Pic.3). This menu allows
adjustment of the TV picture levels. These adjustments are set during manufacture
and should not normally require further adjustment.

Factory Reset

Selection of ‘Factory Reset’ allows the TV to be
reset to factory shipping condition. This will restore all settings to those
which were contained in the TV on first shipment.

TT MODE

The TT modes described below are available by selecting
the two relevant digits. You can exit the ‘TT Mode’ by entering 00, by pressing
the ‘Analog’ or the ‘Digital’ button, by switching the TV set into Stand-by
mode, or by Powering the TV set off.

Note :
To place the Remote Commander in ‘TT Mode’ press the following buttons together
for approximately five seconds.

EXTERNAL INPUT > 5 > VOLUME +

To use the Remote Commander in ‘TT Mode’ press
the ‘Red’ text button on the Remote Commander twice.

TT will then appear in the bottom right hand
corner of the TV.

To take the Remote Commander out of ‘TT Mode’
press the same buttons together for approximately five seconds.

SELF DIAGNOSING

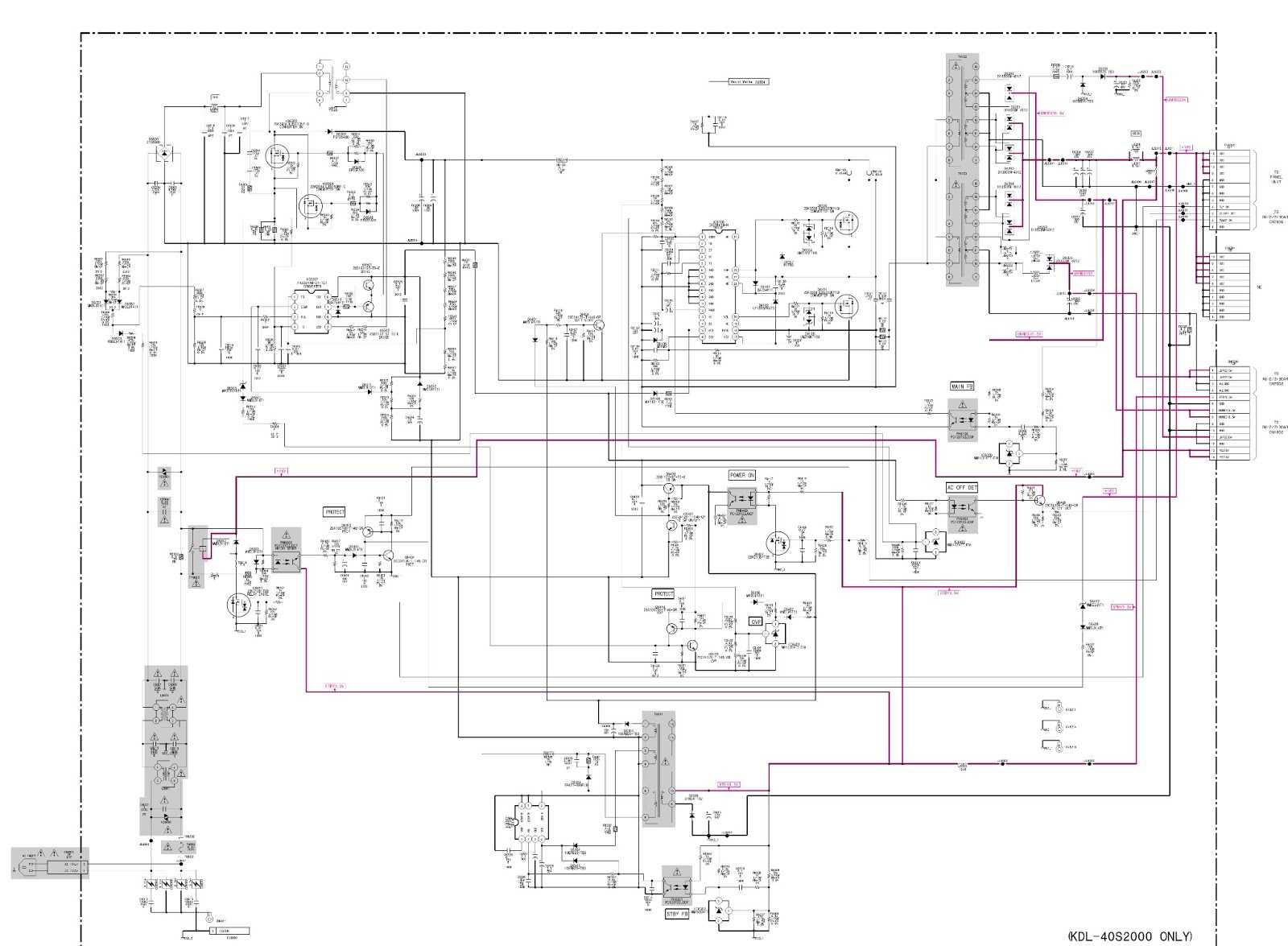

POWER SUPPLY CIRCUIT

CLICK ON THE IMAGES TO ZOOM IN

Не включается

К сожалению, владелец любого тв-устройства в какой-то момент сталкивается с вопросом, почему не включается телевизор. Причин для этого может быть достаточно много. Некоторые из них определяются особенности светового сигнала индикаторов, горящих на передней панели.

Всего таких индикатора три:

Первый из них указывает на отсутствие питания, в то время как второй — на включённый таймер. Третий же — сообщает о том, что телевизор включён. Но, как было отмечено выше, некоторые особенности их работы могут указывать на тип поломки, приводящей к неработоспособности тв.

Существуют 3 индикатора оповещения

Так, если лампочка на панели моргает, то это один из главных признаков проблем: мигающая лампочка, особенно если мигает красный индикатор, говорит о наличии программной ошибки. В отдельных случаях, проблему можно решить самостоятельно. Для этого:

• телевизор отключают от сети целиком, отсоединяя даже кабель;
• после пятиминутной паузы, включают его в электросеть опять.

Если техника не заработала всё равно, то обращаются к мастерам. Если же индикатор мигает сериями по 8 вспышек, то осуществляют процедуру сброса настроек.

Постоянное мигание оранжевого индикатора в большинстве случаев — явный признак обновления программного обеспечения. Последнее может начаться только в том случае, если смарт-тв соединено с интернетом. Обрыв интернет-связи иногда приводит к зависанию процедуры, что исправляется отключением от сети.

Если потребитель столкнулся с нерабочим состоянием телевизора из-за обновления ПО, ему стоит учесть, что:

• в этом время не работает пульт дистанционного управления;
• нормальная длительность процедуры — до десяти минут, поэтому необходимо терпение;
• телевизор нельзя отключать ни от электропитания, ни от интернета.

Если телевизор не включается по окончанию процедуры, то это часто служит признаком неправильной установки программ. Помощь мастера — лучшее решение.

Иногда телевизор самопроизвольно выключается, когда экран гаснет после пары минут работы и погаснув не хочет включаться вновь. Чаще всего, подобная проблема решается сбросом всех настроек до заводских, поскольку её причина — в программных конфликтах.
