Ремонт подсветки
На ремонте монитор SAMSUNG GH19LS с проблемой «выключается через пару секунд работы». Первые же мысли возникают насчет блока питания.

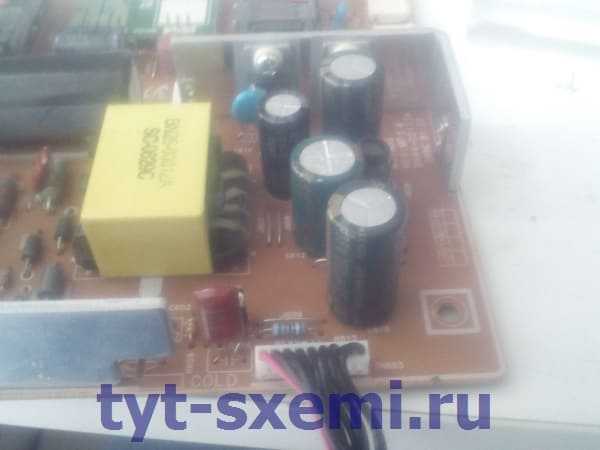

Судя по всему, монитор уже ремонтировался так как заменены электролиты. К тому же, у одного из них явно не хватало по высоте вывода и его «удлинили» проводом. Конденсаторы не на тот номинал по напряжению. Лучше перепаять на те, которые нужны.
Затянутый процесс ремонта
Неисправность осталась. Монитор не включается. Далее нужно сделать диагностику преобразовательной части. Так как монитор гаснет через пару секунд, а сама кнопка включения горит, то это значит, что гаснет подсветка. Проблема либо в лампах, либо в трансформаторах. При измерении сопротивления обмоток одного из них выяснилось, что у одного трансформатора оно отличается около 10 Ом. Это много, и разница в потреблениях ламп возрастает, из-за чего и срабатывает защита блока питания. Выход из ситуации — это поменять трансформатор. Но его не так легко достать.
Почему сразу два? Так как трансформаторы с донора и рассчитаны под другие параметры, то и подсветка гореть будет по-другому. То есть если оставить один трансформатор «родной», а второй вышедший из строя заменить «донорским», то будет неравномерное свечение. Да и инвертор выйдет из строя рано или поздно. К тому же, тип крепления выводов у трансформатора с «донора» другой.
Есть другой выход. Трансформаторы с донора, только пришлось поставить целую плату вместе с ними. Для этого потребовалось подавать отдельно на них питание и сигнальный провод. Кстати, при замене трансформатора с «донора» еще необходимо одно условие — размер диагонали экрана. Ремонтируемый монитор и «донорский» должны быть одного размера (или близкие) так как лампы разные, ток разный, напряжение разное.
Донорские трансформаторы по сравнению с электролитическими конденсаторами не так сильно изнашиваются.
Пайка производится на место электролита питания новой платы, а сигнальный на место шлейфа, где по схеме идет сигнал включения подсветки.
Работает. Проблема была повышенном в сопротивлении обмотки трансформатора подсветки. Это может быть и из-за окончания его срока службы.
Как разобрать монитор
Большинство мониторов крепятся на болтики, однако некоторые могут вскрываться только через клипсы. Поэтому, перед самостоятельной разборкой, поищите в интернете модель своего монитора и мануал по разборке, чтобы случайно его не повредить.
Техника безопасности
После разборки монитора нельзя трогать детали и контакты на обратной стороне платы
В первую очередь обратите внимание на электролитические конденсаторы. Они могут быть заряжены до опасных значений напряжения, несмотря на то, что визуально целые
С помощью мультиметра в режиме измерения постоянного напряжения измерьте его на конденсаторах. Если напряжение хотя бы на одном электролитическом конденсаторе выше, чем 0, его надо обязательно разрядить.
Лучше всего разряжать конденсаторы через лампочки накала. Они заберут через себя всю емкость, и загорятся на несколько секунд. Некоторые радиолюбители исполняют отвертку, но это не самый лучший выбор. Появится хлопок или искра, которые могут повредить рядом находящиеся детали от резкого движения отверткой.
Если вы обнаружили, что вышел из строя только предохранитель — это не повод сразу его менять и включать монитор в сеть. Проверьте все компоненты платы неисправность. Перед включением в сеть 220 В подключите через вилку лампочку накала на 40 Вт. Она подействует как предохранитель. Если монитор неисправен — лампочка загорится и зашунтирует короткое замыкание.

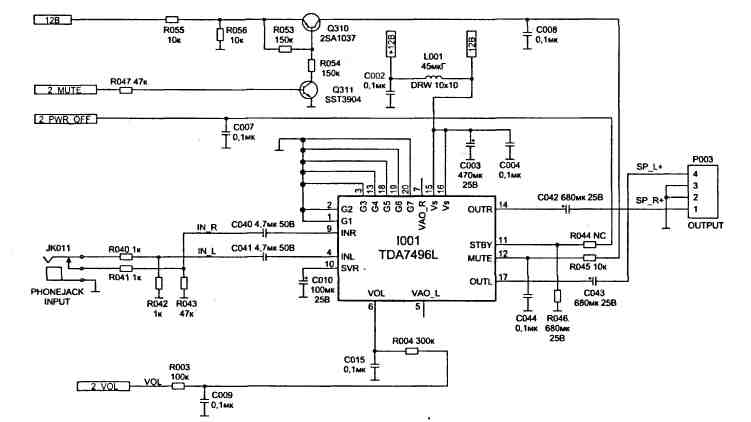

Принципиальные схемы мониторов: ЭЛТ (CRT), ЖКИ (TFT, LCD)
Поэтому для изготовления его обмоток требуется меньшее число витков, а, следовательно, и меди. Полностью собранный монитор выдавал питание на инвертор В, которое при включенных лампах просаживалось до 14,5В. Плата инвертора и её элементы Информацию по ремонту ЖК мониторов можно найти в специализированных журналах по ремонту.
Емкость этой памяти определяет разработчиком, исходя из формата LCD-панели и ее цветовых характеристик.

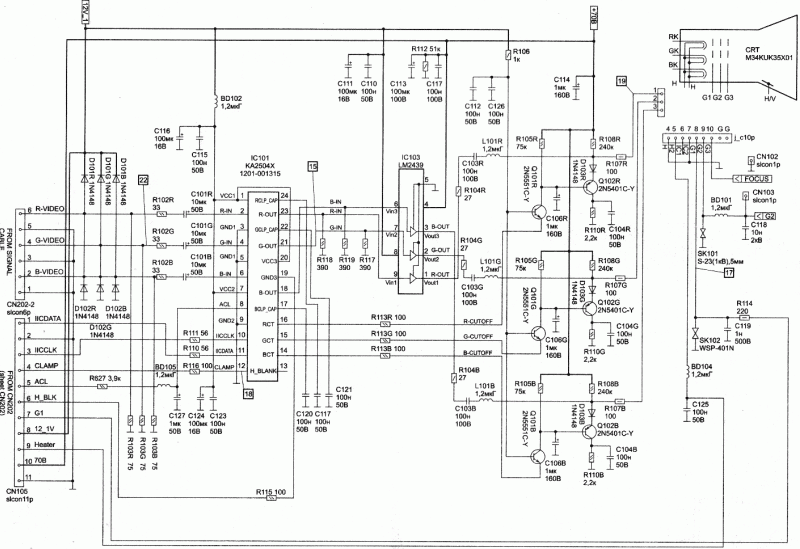

Принципиальная схема тракта обработки видеосигналов 4.
Один из них управляющий 8-битный микроконтроллер SM с ядром типа и 64 кбайт программируемой Flash-памяти.
Обычный же диод переходит в режим обратимого пробоя и может восстановиться после превышения допустимого значения обратного напряжения. Может сложится впечатление, что скалер дает команду на выключение инвертора на уровне логики работы непосредственно скалера.
Как правило даже 15 минутный тех прогон легко выявляет неисправность монитора.

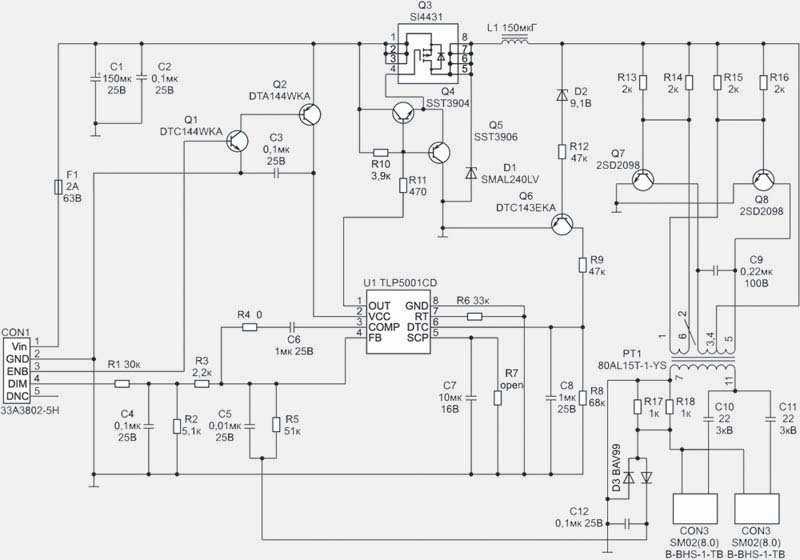

Да, резак не греется. Инвертор Инвертор формирует высоковольтное и высокочастотное напряжение для ламп задней подсветки.
Ремонт блока питания монитора LG FLATRON W1942S
Ремонт ЖК монитора своими руками
Бланкирующие импульсы с коллектора транзистора О поступают в цепь модулятора кинескопа электрод G1. Обычно на выходе импульсного блока питания формируются напряжения от 3,3 до 12 вольт.
При этом инвертор находится в дежурном режиме. Кроме того, по статистике неисправности блоков питания, особенно импульсных, занимают лидирующие позиции среди всех остальных.
Функциональная схема селектора видеосигналов и формирователя сигналов системы OSD Функциональная схема выходных каскадов тракта обработки видеосигналов Принципиальная схема тракта обработки видеосигналов Каскады тракта обработки видеосигналов расположены на двух платах, заключенных в экранирующей кожух и закрепленных на горловине кинескопа. Демпфирующие цепи на плате блока питания Также стоит отметить, что диоды Шоттки используются в низковольтных цепях с обратным напряжением, ограниченным единицами — несколькими десятками вольт. Измеряют напряжение на дросселях L, L
Устойчивость работы выходных усилителей микросхемы IC обеспечивается отрицательными обратными связями с выхода каждого усилителя на его вход резисторы R,R,R На этом этапе монитор включается, выдает логотип Benq и тут же выключается, индикатор питания также загорается и тут же гаснет. Таким образом, интерфейсная часть нашего одноплатного анализатора должна обеспечивать следующие параметры.

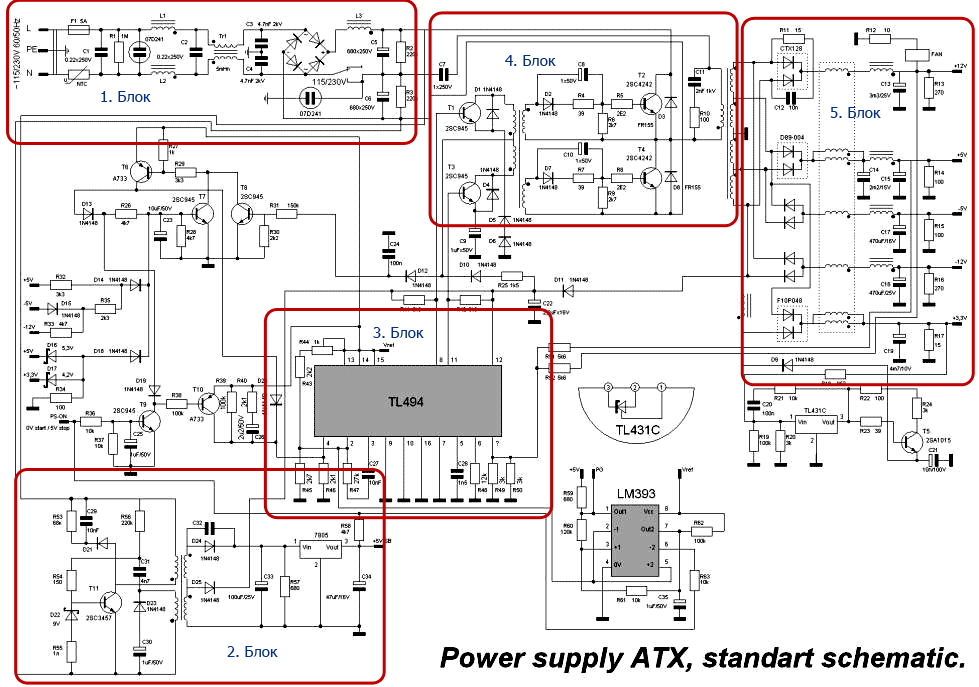

Контроль высокого напряжения ЕНТ осуществляется напряжением, полученным с делителя, верхнее плечо которого образуют резисторы, входящие в состав трансформатора Т, а нижнее плечо — резисторы R — R Если при подключенных нагрузочных резисторах инвертор работает стабильно, заменяют лампы подсветки. Микросхема TOPY представляет собой законченный функциональный прибор, в корпусе которого имеется ШИМ — контроллер и мощный полевой транзистор , который переключается с огромной частотой от десятков до сотен килогерц. Принципиальная схема источника питания.
Для сокращения времени обратного хода кадровой развертки усилитель мощности запитывается на этот период от схемы вольтодобавки с элементами D Если это условие не выполняется, проверяют элементы D, D, R На вход схемы регулировки баланса вывод 1СЛ5 подается постоянное напряжение с делителя R, R, при этом баланс усиления обоих каналов не регулируется. Проверяют стабильность пилообразного напряжения на выв. Проверяют исправность элементов в цепи обратной связи: диоды D, D и D, D
Отключение инвертора может быть связано с обрывом или механическим повреждением одной из ламп. Контроллер вырабатывает сигнал управления ключевым транзистором, а также сигнал запирания формирователя сигнала управления в режиме ограничения максимального тока, защиты от перенапряжений или защиты от перегрева.
Видеосигналы основных цветов поступают через соединительный кабель на контактный разъем N монитора. В отношении жидкокристаллического монитора нужно понимать, что это по своей сути цифровое устройство, в котором всё управление пикселями ЖК-дисплея происходит в цифровом виде. Как видим, ничего сложного здесь нет, поэтому к интерфейсной части мы не возвращаемся.
Не включается после грозы. Монитор Samsung S22B300B. РЕМОНТ
Неисправные конденсаторы

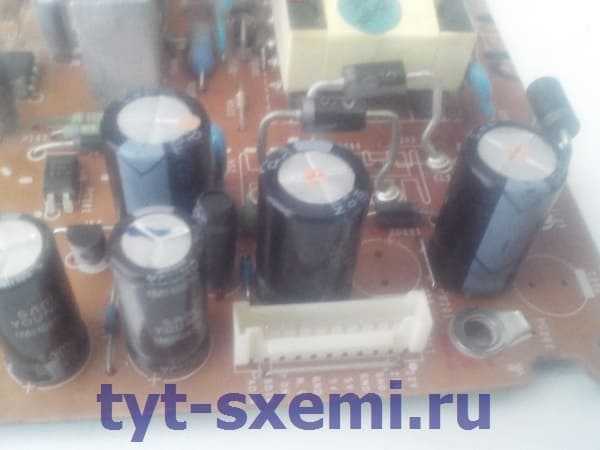

Несколько вздутых электролитических конденсаторов. Типичная и популярная неисправность импульсных блоков питания.
Из-за этого блок питания не запускается.
После замены на такие же новые детали — и блок питания снова работает, а вместе с ним и сам монитор.
Разбираем монитор, и первая мысль – это могут быть неисправные электролиты. И в самом деле, это тоже довольно типичная неисправность, которая связана с высыханием конденсаторов. Их емкости недостаточно для нормальной работы блока питания.

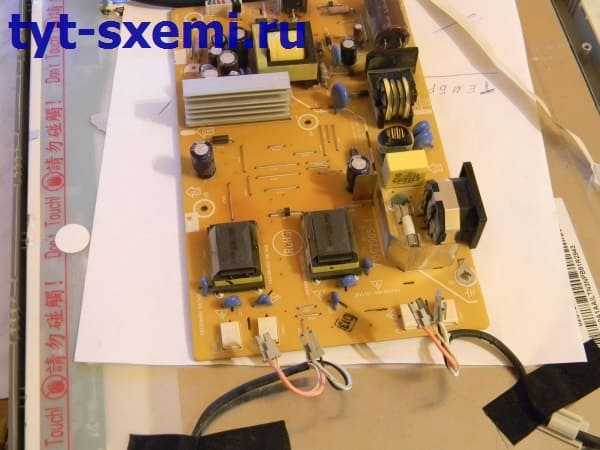

Блок питания 715g2905-1. Визуально у него как будто нет никаких неисправностей. Блок питания может уходить в защиту из-за неисправных ламп, поэтому давайте для начала исключим их неисправность.
