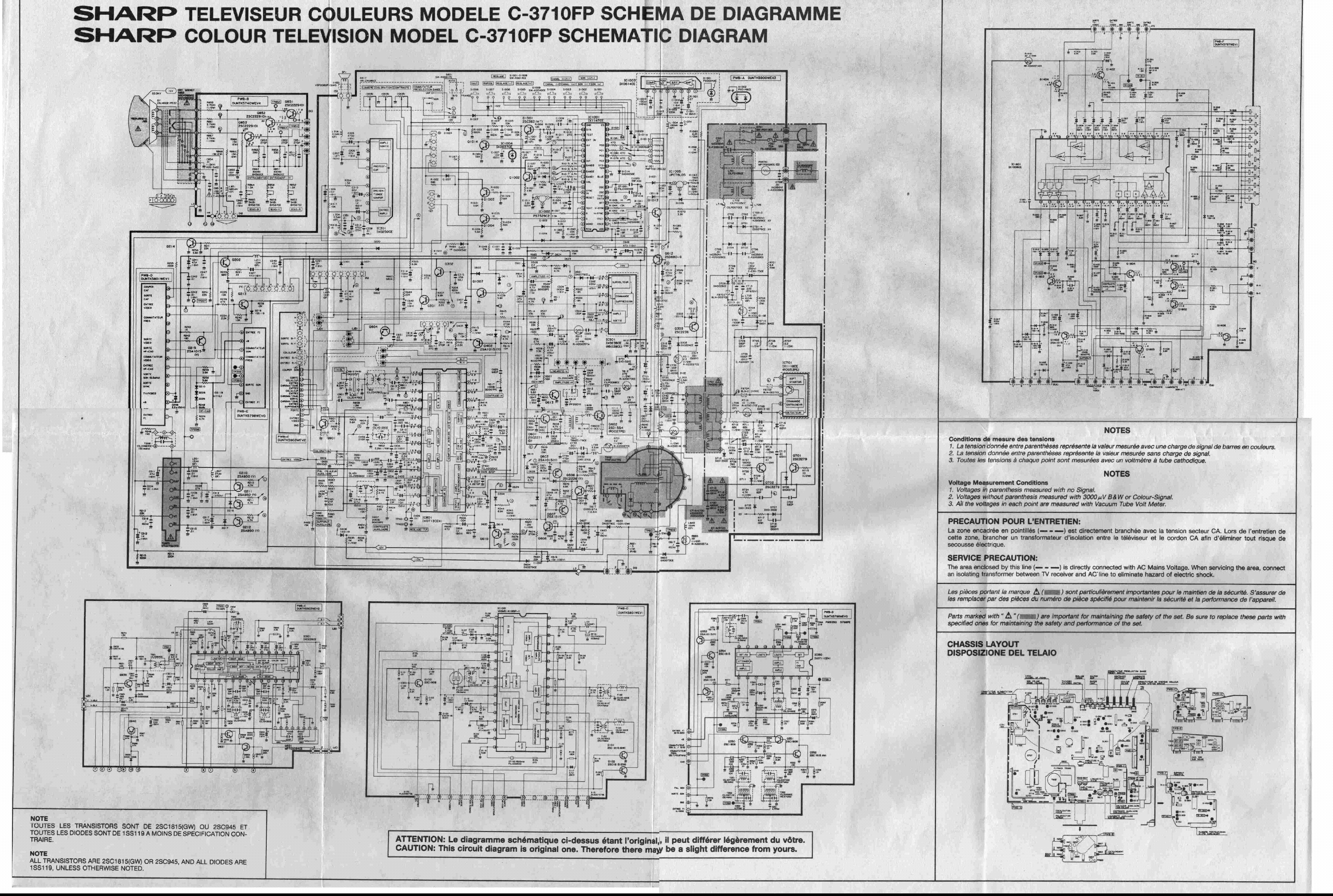

Схемы ЖК (LCD) телевизоров SHARP

Здесь собраны схемы ЖК телевизоров SHARP

Вы можете скачать любую из них (схемы внизу страницы во вложениях). Причем скачать можно все совершенно , без регистрации, без СМС, без файлообменников и прочих сложностей.

Возможно следующая информация Вам будет полезна:* Если Вам нужны программы для просмотра скачанных файлов, то Вы найдете их в разделе СОФТ* Если у Вас есть вопросы по ремонту- приглашаем к нам на ФОРУМ* Если Вы ищете где можно найти специалистов по месту жительства- заходите в раздел РАДИОКОМПАС* Если Вы сами занимаетесь ремонтом, то тогда у Вас есть возможность сообщить о себе в разделе Радиокомпас- просто обращайтесь в ОБРАТНУЮ СВЯЗЬ раздела

Все проверено антивирусом!

Возможно Вам так-же будет интересно:О производителе SHARPСхемы кинескопных телевизоров SHARPСхемы мониторов SHARP

Схема ЖК телевизора SHARP LC-20S5E (20V1)

Схема ЖК телевизора SHARP LCD— TV LC-26\ 32\ 37D44E\ K\ S\ RU-BK\ GY

Схема ЖК телевизора SHARP LC- 60C46U

Схема ЖК телевизора SHARP LC- 32RD2E

Схема ЖК телевизора SHARP LC- 32-37X20E\S \RU

Схема ЖК телевизора SHARP LC- 32D64U

Схема ЖК телевизора SHARP LC-32LE600E

Схема ЖК телевизора SHARP LC-10A2

Схема ЖК телевизора SHARP LC-10A2U

Схема ЖК телевизора SHARP LC-10A3E

Схема ЖК телевизора SHARP LC-10A3H\ LC-10A3M

Схема ЖК телевизора SHARP LC-10A3U

Схема ЖК телевизора SHAR LC-13B2E

Схема ЖК телевизора SHARP LC-13B2H\ LC-13B2M

Схема ЖК телевизора SHARP LC-13B2U

Схема ЖК телевизора SHARP LC-13B2UA

Схема ЖК телевизора SHARP LC-13B4E\ LC-15B4E

Схема ЖК телевизора SHARP LC-13B4U-S\ LC-13B4U-B

Схема ЖК телевизора SHARP LC-13C2E

Схема ЖК телевизора SHARP LC-13C2H\ LC-13C2M

Схема ЖК телевизора SHARP LC-13C3U-S\ LC-15C3U-S

Схема ЖК телевизора SHARP LC-13E1\ LC-15E1

Схема ЖК телевизора SHARP LC-13E1E\ LC-15E1E

Схема ЖК телевизора SHARP LC-13E1U\ UB\ UW\ LC-15E1U\ UB\ UW

Вложения к странице
Файл	Описание	Размер файла:
LC-10A2.rar		3500 Кб
LC-10A2U.rar		6460 Кб
LC-10A3E_.rar		1981 Кб
LC-10A3H_M.rar		3117 Кб
LC-10A3U.rar		7349 Кб
LC-13B2E.rar		3891 Кб
LC-13B2M_H.rar		3995 Кб
LC-13B2U.rar		3751 Кб
LC-13B2UA.rar		5868 Кб
LC-13B4E_LC-15B4E.rar		6480 Кб
LC-13B4U-S, LC-13B4U-B.rar		5784 Кб
LC-13C2E.rar		3825 Кб
LC-13C2H,M.rar		3743 Кб
LC-13C3U-S, LC-15C3U-S.rar		6371 Кб
LC-13E1E_LC-15E1E.rar		8850 Кб
LC-13E1U,UB,UW_LC-15E1U,UB,UW.rar		5940 Кб
LC-13E1_LC-15E1.rar		9690 Кб
LC-20S5E.rar		3770 Кб
LC-26_32_37D44E.rar		35035 Кб
lc-32-37x20e.rar		32462 Кб
LC-32LE600E.rar		17432 Кб
LC-60C46U.rar		1721 Кб
lc32d64.rar		19527 Кб
lc32rd2e.rar		44753 Кб

Основные неисправности

Достаточно часты жалобы, что лампочка горит красным огнем, но телевизор не желает включаться. Профессиональные ремонтники говорят так: «не выходит из дежурного режима». Подобная ситуация может провоцироваться различными факторами, но начинать решать проблему надо с наиболее вероятных из них. В первую очередь следует проверить работоспособность пульта управления и его батареек. Подчас достаточно заменить их, не прибегая к вызову мастеров, если пульт не реагирует.

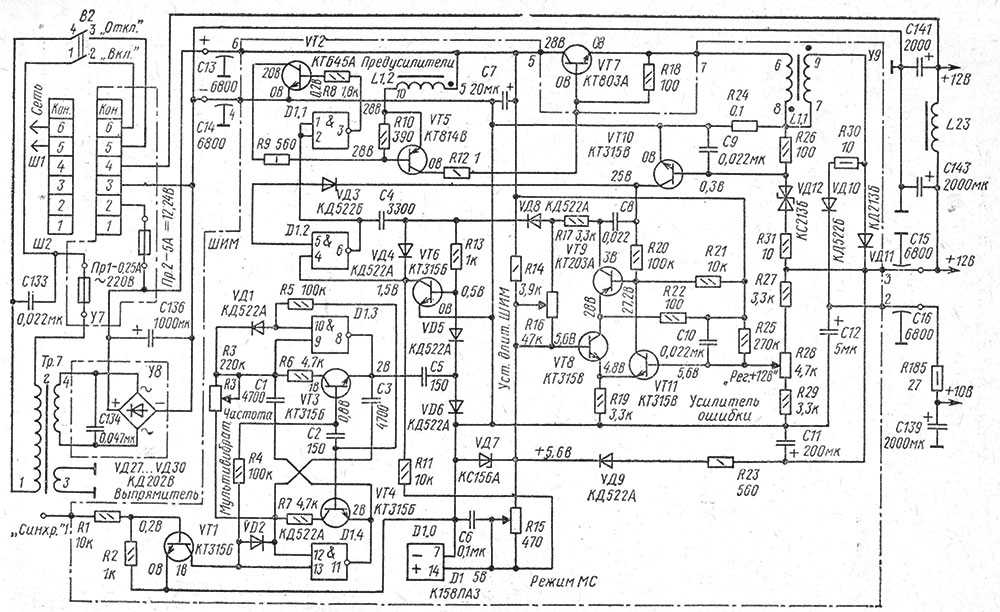

Стоит учитывать, что горящий индикатор еще не означает полную работоспособность блока питания. Проверяют его, оценивая напряжение в дежурном режиме и то, как меняется оно при попытке включить телевизор. Необходимо также замерять уровень фильтрации.

Иногда, ликвидировав неполадки блока питания, обнаруживают, что проблема никуда не делась, и телевизор все еще не включается. Это означает обычно потерю информации, записанной в микросхемы памяти. В таком случае придется освежать программное обеспечение при помощи особого устройства (программатора). Подобной техникой пользуются в основном профессионалы в мастерских. Использовать их без специальной подготовки почти невозможно.

Периодически телевизор не включается потому, что нарушены цепи питания главной электронной платы. Там используют несколько вторичных источников снабжения током, а также производимых по схеме DC-DC, преобразующих ток или стабилизирующих напряжение устройств. Без такого преобразования и стабилизации практически невозможно обеспечить нормальное использование процессора и других частей телевизора.

Индикатор мигает (цвет меняется с красного на зеленый и обратно) в том случае, если процессор подает команду на все основные блоки, но отклик не слишком хорош. Проблемы могут возникнуть, к примеру, в блоке питания либо в инверторе. Если процессор не получает подтверждения полного порядка, то включение отменяется, и телевизор вновь переводится в ожидающий режим. Жидкокристаллические приемники Sharp после 5 проблемных попыток включения блокируют запуск, пока ошибки не будут сброшены через меню сервиса. Либо пока не будет заменена информация в памяти Eeprom.

При этом обязательно надо устранить еще конкретную причину сбоя:

Хаотичное мигание встречается почти так же часто, как правильная смена цветов. Это может провоцироваться самыми разными проблемами. Без исследования всего телевизора практически никогда не обходится. Обследуют блок питания, вторичные преобразователи, шины обмена данных. Далее изучают, как подаются команды на запуск и как обрабатываются эти команды на периферии телевизионного шасси.

Иногда появляются жалобы, что в телевизоре Sharp есть звук, но нет изображения. Самое первое предположение, которое надо проверить, – не отошел ли кабель, питающий экран, а также кабель, передающий видеоинформацию. Следующий шаг — проверка работоспособности самих кабелей.

Но если эти методы не помогают, можно предполагать худшее — выход из строя:

Информация из альтернативного источника:

Sharp LC-32D44E-GY Материнская плата: QPWBXE449WJN$, IC203 — LVX4053, IC1951 — Si19025CTV, IC1941 — VHC153847, IC2701 — YDA147-S, IC3051 — S64, IC1702 — U5805, IC1701 — M33, IC1726 — 20WZ51, IC1735, 1745 — V5805, IC2302 — FS94AUG-6NU2, IC902 — 24C02, IC4202 — 070XNA1, IC207 — STV0362, IC8101 — 4256, IC8103 — T3Z18AFG-003, IC8201 — BD8143 -, IC1756 — 185, IC1725 — IR50, IC8401 — U04, IC8402 — BD8162EKV, IC2302 — IXC009WJ, Tuner — TDAG4-B03APSU & Invertor: RUNTKA396WJN1, IC7101 — TNY276PN, IC7102 — 5500A, IC7501 — BD9883, IC7502 — 17809, IC7503 — 2903, Q7105 — K4087, Q7112, 7115 — K4096, Q7502, 7504 — K3599, Q7502, 7503 — J655

телевизор LCD Sharp LC-42AD5RU как сделать сброс всех параметров и блокировок

в сервисное меню зашёл, есть RESET’ы изменяю OFF на ON и нажимаю ОК и ничего не меняется, даже при переходе в обычный режим.

В общем не работает кнопка МЕНЮ, т. е. на ИК приёмнике видно что кнопка физически работает сигнал отсылает но функционально ничего не происходит после нажатия на неё ! Как-будто какая-то блокировка стоит

Всем спасибо. Разобрался. Купил другой пульт ДУ, всё заработало.

ВХОД 1. Выключить ТВ кнопкой «ON/OFF» на телевизоре. 2. Нажать и удерживать кнопки «VOLUME — » и «MENU» на телевизоре включить кнопкой «ON/OFF». Кнопки «VOLUME — » и «MENU» не отпускать пока ТВ не засветит экран. В верхнем левом углу должна засветиться какя нибудь надпись. У меня буква «k» и под не 111. 3. Нажать одновременно кнопки «PR-» и «MENU». Далее навигация пультом. НЕ СОВЕТУЮ НИЧЕГО МЕНЯТЬ. Можно уложить на раз. !

ВЫХОД. ОБЯЗАТЕЛЬНО. 1. Выключить ТВ кнопкой «ON/OFF» на телевизоре. 2. Нажать и удерживать кнопки «VOLUME — » и «MENU» на телевизоре включить кнопкой «ON/OFF». Кнопки «VOLUME — » и «MENU» не отпускать пока ТВ не засветит экран.

телевизор LCD Sharp LC-42AD5RU как сделать сброс всех параметров и блокировок

Всем спасибо. Разобрался. Купил другой пульт ДУ, всё заработало.

Устранение поломок

Ремонт телевизоров Sharp своими руками вполне возможен. Но не всегда. Если устройство не запускается, нужно проверять, в порядке ли кадровая развертка. Сбои в ней проявляются:

Справиться с поломкой блока развертки самостоятельно вряд ли получится. Вряд ли получится справиться своими руками и с потерей звука. Разве только в том случае, если причина связана с настройками или со сбоями на телепередатчике. А вот при повреждении основных электронных компонентов придется обращаться к профессионалам. Низкое качество приема часто связано с:

Соответственно, придется или менять антенну (кабель), или переставлять, переподключать их. Поменять своими руками можно и блок питания. Для этого достаточно самых базовых знаний в области электротехники.

О том, как осуществить ремонт телевизора Sharp, смотрите в следующем видео.

Телевизор Шарп не включается – индикатор мигает

Корпорацию Sharp можно смело назвать основателем в выпуске первых ламповых радиоприёмников. Японская техника всегда внушает доверие своим качеством. Технику Sharp производят в разных странах: России, Белоруссии, Турции, Египте, Таиланде, Японии, Китае.

Производитель на мировом рынке больше известен впуском телевизоров. В ассортименте данной корпорации в наличии LCD и жидкокристаллические телевизоры. Каждый производитель дает свой срок гарантия эксплуатации телевизоров. В действительность срок эксплуатации во многом зависит от соблюдения рекомендаций от производителя.

Но, как и любой технике, даже японской фирме Шарп со временем на любом этапе срока эксплуатации свойственна неисправность. Как и любой современный телевизор фирмы Шарп, может делать дома или в специализированном центре. Ремонт ТВ Шарп по срокам и стоимости зависит от сложности поломки.

О том, какие неисправности могут возникнуть и как их можно решить и устранить причины, вы узнаете, прочитав всю статью до конца.

Важные меры предосторожности

•Очистка — Перед очисткой изделия отсоедините шнур питания переменного тока от сетевой розетки. Для очистки изделия используйте влажную ткань. Не используйте жидкие или аэрозольные очистители.

•Вода и влага — Не используйте изделие вблизи воды, например, рядом с ванной, умывальником, кухонной мойкой, емкостью для стирки, плавательным бассейном и в сыром подвале.

•Не устанавливайте вазы или другие наполненные водой емкости на изделие. Вода может пролиться

на изделие и привести к пожару или поражению электрическим током.

• Подставка — Не устанавливайте изделие на нестойкую тележку, подставку, треногу или стол. Это может привести к падению изделия и соответственно травмам людей и повреждению изделия. Пользуйтесь только теми тележками, подставками, треногами, кронштейнами или столом, которые рекомендует производитель или продающиеся с изделием. При установке изделия на стену обязательно следуйте инструкциям производителя. Пользуйтесь только монтажным оборудованием, рекомендованным производителем.

•При размещении изделия на тележке его необходимо перемещать с исключительной осторожностью. Неожиданные остановки, чрезмерное усилие и неровная поверхность пола могут привести к падению изделия с тележки

•Вентиляция — Вентиляционные и другие отверстия в корпусе предназначены для вентиляции. Не закрывайте и не загромождайте данные щели и отверстия, так как недостаточная вентиляция может

привести к перегреву и/или сокращению срока эксплуатации изделия. Не размещайте изделие на кровати, диване, ковре и на подобных поверхностях, так как это может закрыть вентиляционные отверстия. Данное изделие не предназначено для встроенной установки; не размещайте данное изделие в закрытом пространстве, таком как книжный шкаф или стойка, не обеспечив соответствующую вентиляцию, указанную в инструкциях производителя.

•Панель ЖКД, используемая в данном изделии, изготовлена из стекла. Следовательно, она может разбиться при падении или сильной встряске изделия

Если панель ЖКД разбита, соблюдайте осторожность, чтобы не пораниться битым стеклом

•Источники тепла — Держите изделие на расстоянии от источников тепла, например, радиаторов, нагревателей, печей и других изделий, производящих тепло (в т.ч. усилители).

•Для предупреждения пожара не ставьте свечи или другое открытое пламя на верх или вблизи телевизора.

•Для предупреждения пожара или поражения электрическим током не прижимайте шнур питания переменного тока телевизором или другими тяжелыми предметами.

•Не удерживайте на экране стоп-кадр длительное время, поскольку это может привести к остаточному изображению.

• Питание потребляется всегда при подсоединенной штепсельной розетке.

Панель жидкокристаллического дисплея является высокотехнологичным изделием, обеспечивающим высокую детализацию изображения.

В связи с высоким числом пикселей иногда на экране могут появляться некоторые неактивные пиксели в виде синей, зеленой или красной точки.

Это соответствует техническим характеристикам изделия и не представляет собой неисправности.

Меры предосторожности при перемещении телевизора

При перемещении телевизора всегда переносите его вдвоем, удерживая обеими руками, при этом следите за тем, чтобы не давить на дисплей.

Указания по очистке

Прежде чем чистить корпус, сметите щеткой грязь с салфетки. С этой целью распылите 4-6 раз воду на салфетку, прежде чем чистить корпус, протирая его в одном направлении. После очистки протрите корпус для удаления остатков влаги.

Диагностика

Рассмотреть поиск некоторых неполадок в телевизионных приемниках Sharp уместно на примере моделей LC80PRO10R, LC70PRO10R и LC60PRO10R. Те же самые подходы рекомендуются и для других изделий той же марки. В инструкции говорится, что при невозможности включить трехмерное изображение надо проверять, не отключена ли такая опция в настройках. Но главное – даже не в конкретной технической конфигурации.

Начинать диагностику любого телевизора нужно с очистки его от всех загрязнений

Очистку проводят внутри и снаружи, причем максимально осторожно. Внешний осмотр иногда позволяет обнаружить неполадки, особенно чисто механического плана

Но подавляющее большинство их обнаруживается только при углубленном исследовании. Для этой цели замеряют сопротивление и устанавливают иные технические параметры при помощи специального оборудования.

Если не удается найти конкретную причину сразу, необходимо последовательно обследовать:
