SAMSUNG UE32M5000. Ремонт, схема, сервис
SAMSUNG LEDModel: UE32M5000 UE32M5000AK
Chassis/Version: XA01
Panel: CY-JM032BGER2V
LED backlight: V7DN-320SM1-R1(17,03,16)
T-CON: HV320FHB-N10 HV480Fh3-600 47-6021043
LED driver (backlight): integrated into MainBoard
PWM LED driver: BD9413F
Power Supply (PSU): A5919_FSM Adapter 19V 3,17A BN44-00838A A5919_FSM
MainBoard: BN41-02582B BN94-12042A
IC MainBoard: CPU: SENK20-MS, NAND ESTM NT17L 2M
Тuner: BN37-00013A
Control: Remote: AA59-00741A, IR: BN41-02477A A38694E
Возможные неисправности
— Телевизор SAMSUNG UE32M5000 не включается, не реагирует на пульт и кнопки панели управления, индикаторы не горят и не мигают.
С подобными проявлениями в некоторых случаях неисправным оказывается модуль питания Adapter.

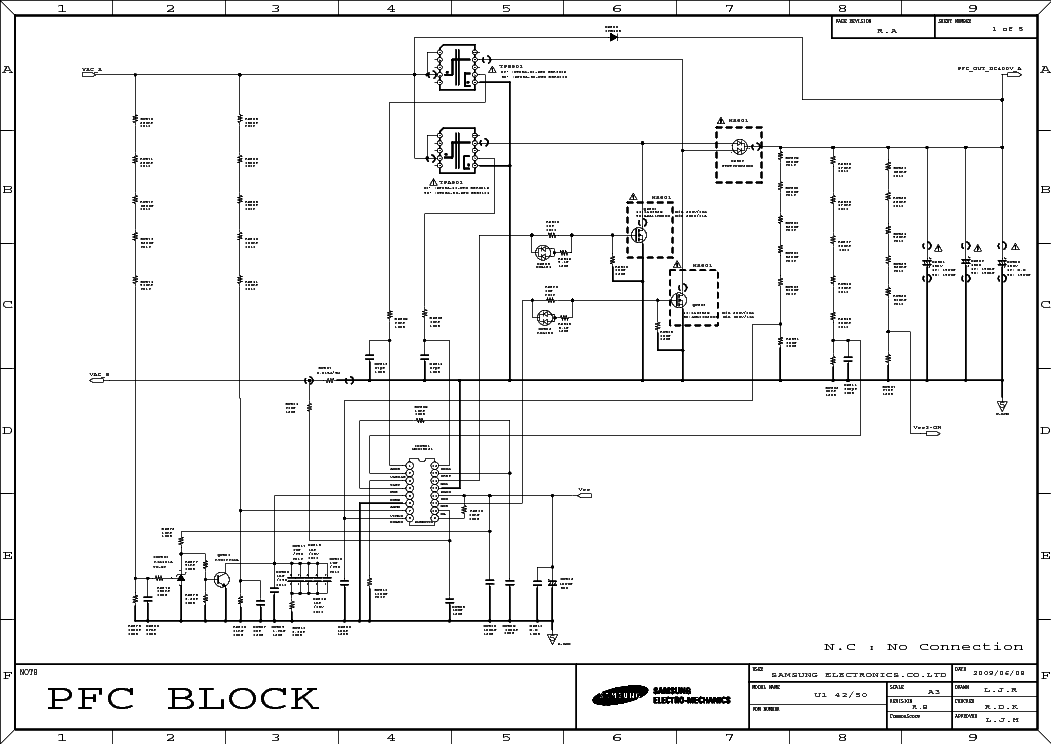

Внешний блок питания Adapter 19V 3,17A BN44-00838A A5919_FSM не всегда подлежит ремонту, тем более владелец может приобрести его самостоятельно. Но, в отдельных случаях есть, смысл его вскрыть и устранить несложные типовые дефекты, присущие преобразователям в импульсных источниках.
Необходимо замерить его вторичные выходные напряжения, а в случае их отсутствия проверить в преобразователях на предмет короткого замыкания силовые ключи и выпрямительные диоды.При любых пробоях полупроводников во вторичных цепях, преобразователь обычно может штатно работать в аварийном режиме короткого замыкания. Выходные напряжения при этом отсутствуют. А при КЗ в силовых элементах первичной цепи, как правило, обрывается сетевой предохранитель и реже датчик тока в истоке ключа.Пробой ключей Mos-Fet, используемых в импульсных источниках, часто бывает вызван неисправностями других элементов, например, в цепи питания ШИМ-регулятора, в частотозадающих или демпферных цепях, а так же в Отрицательной Обратной Связи стабилизации. Микросхемы ШИМ (PWM) обычно проверяются заменой на новые, либо заведомо исправные.
— Нет изображения, звук есть, на пульт реагирует, каналы переключаются. В некоторых случаях изображение появляется при включении и сразу пропадает.
Наиболее вероятна в этих случаях неисправность подсветки LED-панели.
Причиной тому может быть обрыв в цепи светодиодов, либо проблема в стабилизации их питания.Выявить обрыв в линейке светодиодов без разборки панели простым мультиметром невозможно. Светодиоды соединены последовательно и, чтобы открыть их переходы, потребуется напряжение в несколько десятков вольт. В идеале для таких целей подойдёт источник тока. Можно вскрыть панель и проверить отдельно каждый светодиод. Обычно китайские мультиметры слегка засвечивают один 3-вольтовый LED, если подключить к нему щупы в прямом направлении (красный щуп — к аноду, чёрный — к катоду). У сдвоенных 6-вольтовых показателем исправности LED-а может служить PN-переход его аварийного стабилитрона. В случае неисправности LED-а его стабилитрон будет либо оборван, либо пробит в К/З.
— Телевизор не включается, индикатор сигнализирует дежурный или рабочий режим, либо моргает.
Ремонт или диагностику материнской платы BN41-02582B следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение).
При ремонте платы MB, необходимо проверить её компоненты CPU: SENK20-MS. Неисправные элементы следует заменить. Если применяются чипы с технологией пайки BGA, проблема в её реализации обнаруживаются методом локального нагрева чипа.
При подозрении на неисправность тюнера BN37-00013A, в первую очередь необходимо убедиться корректности программного обеспечения, а так же в наличии нужных уровней напряжений питания и импульсах обмена данными с процессором по шине I2C на соответствующих выводах тюнера.
Пользователям и владельцам телевизоров необходимо помнить, что попытки самостоятельного ремонта телевизора SAMSUNG UE32M5000 без соответствующей квалификации и необходимого опыта, могут привести к серьёзным негативным последствиям!
Frequently Asked Questions
Our support team searches for useful product information and answers to frequently asked questions. If you find an inaccuracy in our frequently asked questions, please let us know by using our contact form.
How do I connect a universal remote control to my television? Verified
To connect your universal remote control, you need the model number and brand name of both the remote control and the television. There is a list of codes for brands and model numbers in the manual of the remote control .This was helpful (3966)
I want to connect a speaker to my LED television with HDMI, which port should I use? Verified
You need to use the HDMI-ARC port, which is specifically made for connecting audio equipment.This was helpful (1858)
Does it matter to which HDMI port I connect my device? Verified
In general you can connect a device like a blu-ray player or game console to any HDMI port. The device can then be used by selecting the corresponding HDMI channel on your television.This was helpful (827)
How do I measure the inches of my LED television? Verified
Measuring the inches on your LED television is done by measuring the diagonal distance between for example the upper left corner and the lower right corner of the screen (not the edge). One inch equals 2,54 centimeter, so when you measure 99 centimeter, this means your LED television is 39 inches.This was helpful (812)
Will my remote control also work on other television models of the same brand? Verified
Often a remote control of a television will also work on similar models of the same brand. However, it is unusual that it will work on all models of that brand. Universal remote controls are more suited to do this.This was helpful (412)
What is the difference between LCD and LED? Verified
Both techniques use an LCD screen that emits no light by itself. The difference is in the lighting behind the screen. With LCD screens this is done by CCFL (cold-cathode fluorescent lamp) and LED makes use of LED lights.This was helpful (401)
Can I repair a dead pixel myself? Verified
There is a difference between a dead pixel and a stuck pixel. A stuck pixel is still coloured and might be fixed by applying light pressure exactly onto the pixel until it restores itself. A dead pixel is always black or white and can’t be repaired by yourself.This was helpful (322)
What does HDMI stand for? Verified
HDMI stands for High-Definition Multimedia Interface. HDMI is a connection to send high quality video and audio from one device to another.This was helpful (271)
Why are there letters next to the numbers on the remote control? Verified
Certain television settings may require you to enter letters. There are usually three letters or other characters on a button. When letter input is required, you can press that button once for the first letter, press twice for the second letter and press 3 times for the third letter. This way, text can be written with a minimum number of buttons.This was helpful (250)
What is the contrast ratio? Verified
The contrast ratio tells how far the whitest white is from the blackest black. A contrast ratio of for example 400:1 means that the blackest black on screen is 400 times darker than the whitest white. A high contrast ratio contributes to the sharpness of the image.This was helpful (248)
How can I properly clean my LED television? Verified
Turn off the television and wipe dust and dirt off the screen with a microfiber cloth. Do not use paper, this can cause scratches. Do not apply too much pressure or you might cause damage to pixels. Use a specialized detergent or make one by mixing 1 part vinegar with 1 part water. Moisten the cloth with the detergent and clean the screen. Make sure the cloth is not too wet. Remove stains by making rotating movements. Dry the screen with a second microfiber cloth to prevent stripes.This was helpful (248)
What is the optimal viewing distance for my television? Verified
This partially depends on personal preference, but as a rule of thumb the optimal viewing distance is about 3x the diagonal screen size of the television. For a television of 60 inch (152cm) the optimal viewing distance would be 180 inch or about 4.5 meter.This was helpful (248)
Ремонт подсветки телевизора Samsung UE40F6650AB UE40F6650 (нет изображения). Доработка блока питания BN44-00622B BL42X1Q_DHS (ограничение тока подсветки).
Новости
Уважаемый читатель – вас приветствует коллектив компании ГИЛЬДИЯ МАСТЕРОВ. В который раз мы заведем разговор про ремонт подсветки. В настоящее время – это одна из наиболее распространенных поломок современных телевизоров. Каждый день телевизионным мастерам нашей компании приходится иметь дело с таким типом неисправностей.
Мы всегда рады проконсультировать вас по вопросам ремонта по телефонам +375 29 604 1000 +375 33 604 1000
Сегодняшний герой нашей статьи – телевизор Samsung UE40F6650AB. Комплектуется качественной матрицей разрешения Full HD. Имеет функцию Smart TV и адаптер беспроводной сети WI – FI. Несмотря на то, что телевизор Samsung UE40F6650AB относится к модельной ряду 2013 года – он вполне подходит для комфортного использования и в настоящее время.
Со слов хозяев – часть экрана телевизора начала тускло показывать и спустя неделю изображение пропало окончательно. Владельцы обратились к интернету, в результате телевизор оказался в наших умелых руках. Провести диагностику не составила большого труда. Подсветив фонариком изображение – мы увидели проступающие силуэта картинки. Замерили напряжение на драйвере подсветки – оно оказалось в норме. Единственный вариант ремонта – разобрать матрицу и заменить сгоревшие компоненты подсветки.
Разбор и состав телевизора
Предельно аккуратно кладем телевизор на стол экраном в низ.
Снимаем заднюю крышку и откладываем в сторону.
Перед нашими глазами виднеются четыре модуля – майн плата, блок питания, T-CON и динамики.
Майн плата BN41-01958A – c ремонтом этого блока нам приходится часто сталкиваться. Прошивка/замена микросхемы EMMC, цепи питания и BGA пайка процессора – стандартные болезни майна.
Блок питания BN44-00622B BL42X1Q_DHS – про доработку питания подсветки мы поговорим ниже по тексту.
Плата T-CON LSF400HF02 BN41-01939B – иногда сгорает в результате короткого замыкания матрицы.
Отделяем рамку удерживающую матрицу.
Предельно аккуратно извлекаем матрицу. Любой скол превратит экран в мусор.
Отсоединяем пластик удерживающий листы рассеивателей.
Откладываем рассеиватели в сторону. Не забываем – что любое жирное пятно или пылинка будет замечательно видны на светлом фоне экрана ТВ.
Что бы добраться до подсветки, следует убрать лист заднего отражателя.
Для этого снимаем пластиковые защелки удерживающие отражатель.
Снимает лист отражателя.
Откладываем отражатель вместе с пластиковыми заглушками в сторону.
Ремонт подсветки телевизора Samsung UE40F6650AB UE40F6650
Для ремонта подсветки потребовалось заменить две длинных и две коротких планки светодиодной подсветки.
Все замечательно – осталось собрать ТВ и выдать заказчику.
Ограничение тока производится с помощью подстроечного резистора выделенного на рисунке выше.
Заключение
По нашему репортажу может сложится впечатление – что ремонт подсветки простая процедура. Но за кажущейся простотой кроется много моментов, описание которых нельзя уложить в рамки одной статьи. Прежде чем вы решите попытаться самостоятельно произвести ремонт подсветки. Подумайте, что любой скол матрицы превращает телевизор в мусор.
