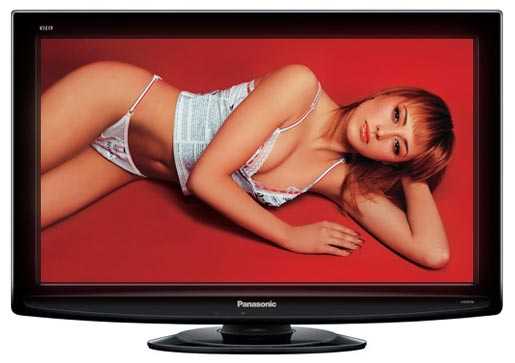

PANASONIC VIERA TX-LR32C10
Телевизор 32″ (80 см) ЖК-панель IPS c углом обзора 178 °
Симптомы болезни: включается, мигает зеленый светодиод (активная диагностика и запуск), загорается экран на 2-3 секунды, затем выключается в дежурный режим и начинает мигать красным светодиод один раз в 4 секунды.
Из сервисного мануала по таблице находим что это инвертер подсветки посылает SOS. Значит или плата или лампы.
При этом все питания в норме, на плате визуальных неисправностей не обнаружено. Есть запах гари из под металлического экрана где находятся лампы. Разбираем телевизор чтобы добраться до ламп и осмотреть откуда запах.
Процесс разборки рассказывать полностью не буду там ничего сложного и телевизор легко разбирается. Плата матрицы аккуратно отклеивается усилием, главное не оторвать шлейфы и не повредить матрицу.
Добравшись до матрицы видим лопнувшее крепление крышки, откручиваем их обе по краям. И видим что пробой высокого напряжения на землю экрана.
Очищаем все это и изолируем. Все можно собирать телевизор и тестировать.Телевизор успешно восстановлен.
Телевизор Panasonic TX-LR32C10 выключается через 5 секунд
Поступил на ремонт телевизор Panasonic TX-LR32C10 с неисправностью выключается через 5 секунд, как сказал хозяин что вечером выключил, а на утро он уже не включился в нормальный режим. Эта модель мне попалась в первые и сразу о неисправности я сказать не чего не смог, первое что пришло в голову это или инвертор, или лампы подсветки потому что при включении правая часть экрана была немного темнее левой. Но не будем тянуть, а сразу разберем телевизор.
Диагностика телевизора Panasonic TX-LR32C10.

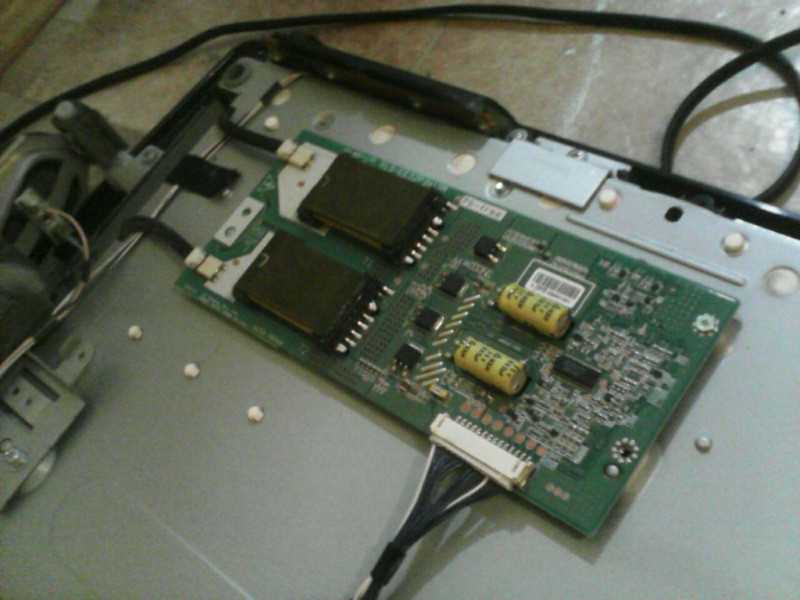

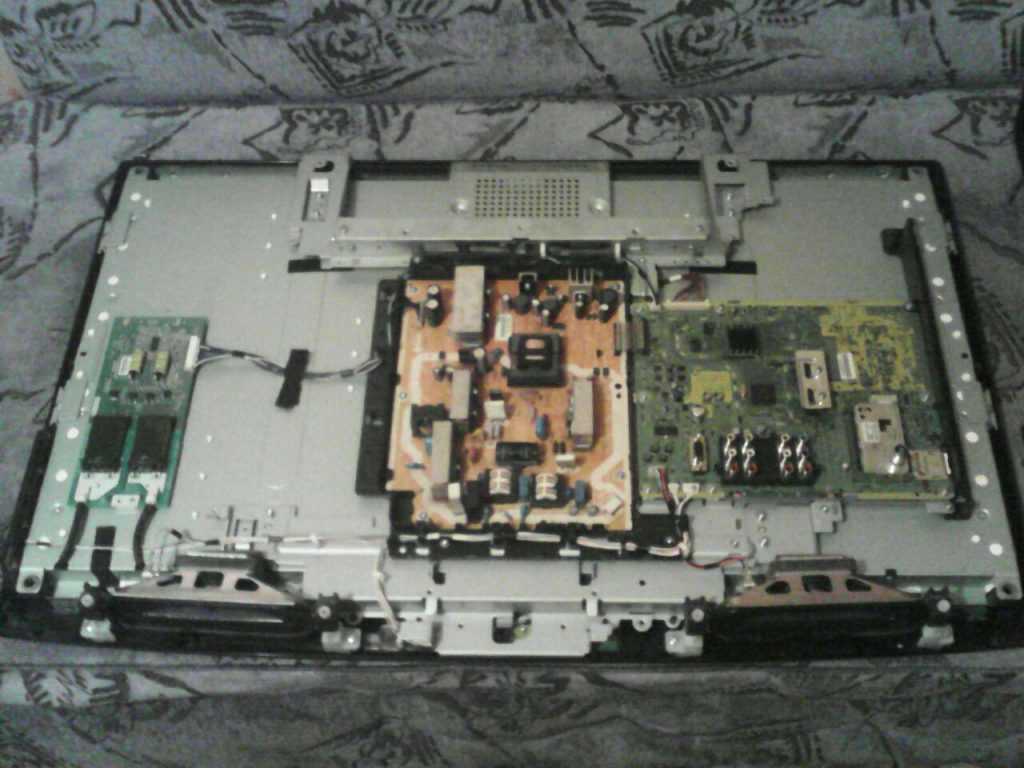

Что я проверил после вскрытия, во-первых, это визуальный осмотр, далее замерил все напряжения и питание инвертора плюс сигналы включения подсветки.
Разборка телевизора Panasonic TX-LR32C10.

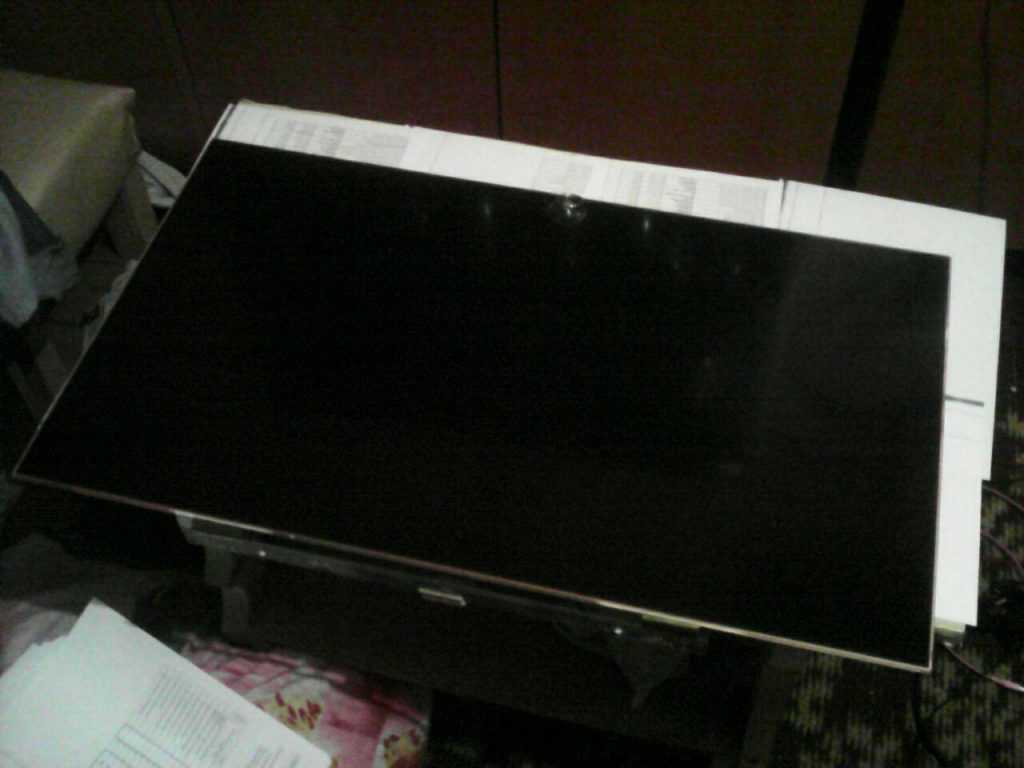

Для разборки жк модулей нужно быть очень аккуратным так как стекло матрицы тонкое и ее можно легко сломать. Первым делом нужно снять переднюю декоративную панель, далее металлическую рамку и после этого снять саму матрицу и положить ее на ровную поверхность.

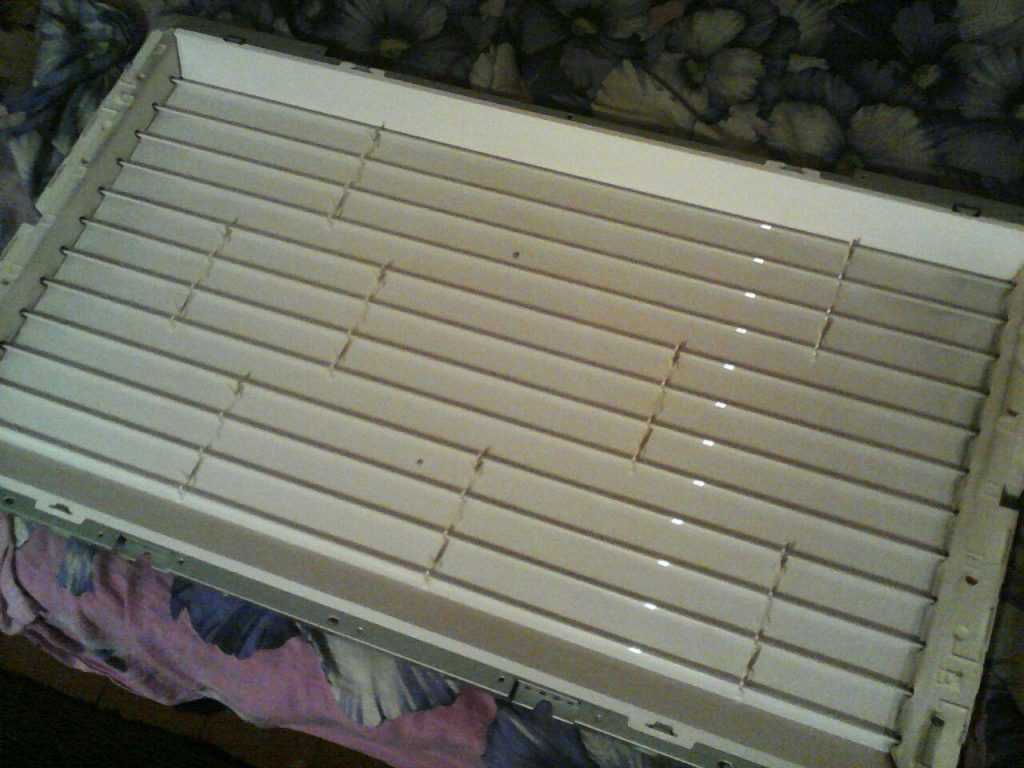

После нужно снять пластиковую рамку и рассеиватели, и уже после мы добираемся до подсветки.

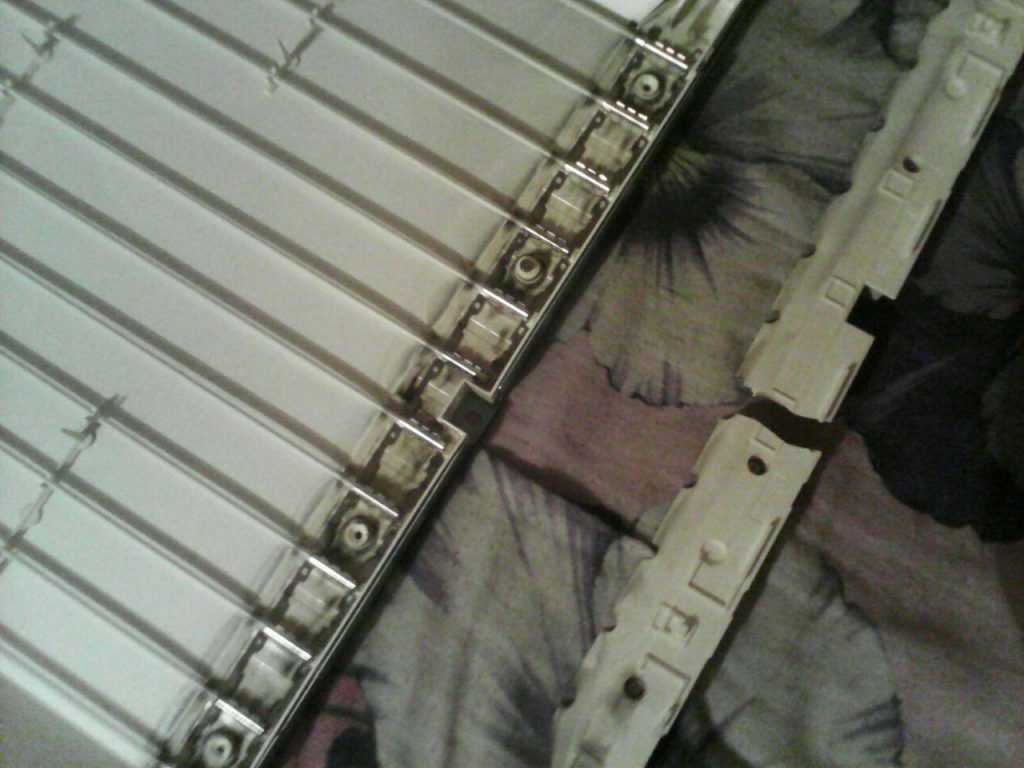

После разборки и осмотре ламп подсветки я обнаружил треснутый пластик и прогар на корпус телевизора. Получается, что после как пластик лопнул высокое напряжение пробило на корпус.
Ремонт подсветки телевизора Panasonic TX-LR32C10.
Для ремонта подсветки я освободил шины питания ламп подсветки чтобы можно было приподнять лампы и подложил пластик чтобы можно было зачистить поврежденное место.
Далее я зачистил место прогара и промыл спиртом, потом свернул в несколько слоев каптоновый скотч и приклеил с двух сторон чтобы создать изоляцию.
Теперь нужно проверить что после ремонта телевизор не отключается, включить в разобранном состоянии и подождать примерно один час если все в порядке, то можно собирать телевизор.
Дальше возвращаем матрицу обратно и промежуточное включение, ну так для контроля что в се в порядке.
Ну подсветку мы починили, светит равномерно я считаю, что ремонт закончен.
