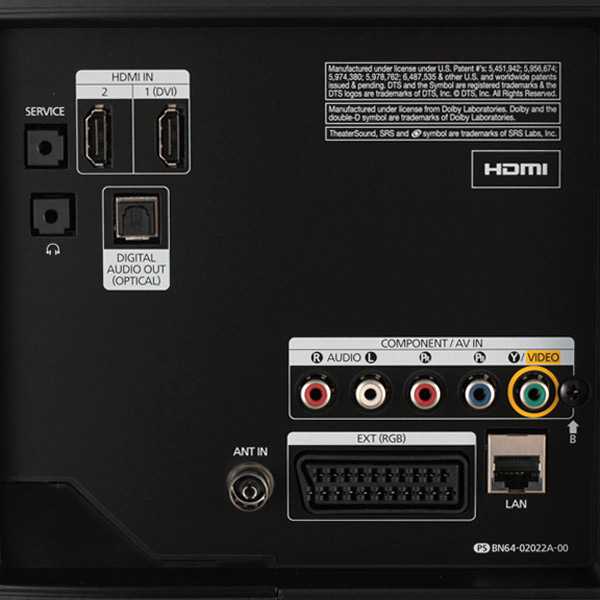

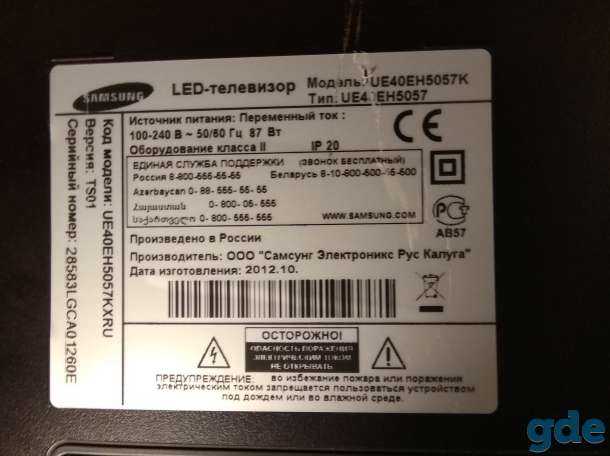

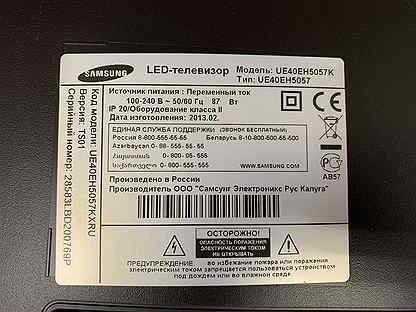

Основная причина неисправности
Проблема этой серии Самсунгов из-за конструкторской недоработки блоков питания. Через 5 — 6 лет высыхает электролитический конденсатор 47 мкф. 250 вольт по вторичным цепям. От этого каскада запитаны планки подсветки. Когда понижается емкость этого электролита, пульсация передается на подсветку и материнскую плату. На начальной стадии резко падает яркость экрана и если владелец в такой момент обратится к нам, сложностей с ремонтом не будет. На протяжении нескольких дней изображение вовсе исчезает, а затем и перестает гореть красный светодиод дежурного питания. Теперь ремонтом одного блока питания не обойтись. Необходимо восстанавливать майн или заменять его, что скажется на общей стоимости ремонта. Мы в таких случаях говорим клиенту, если вовремя обращаться в телемастерскую, Вам не пришлось бы платить 3 — 4 тысячи рублей, а всего лишь 2 тысячи.
Что выходит из строя в первую очередь?
- в блоке питания электролитические конденсаторы или импульсные диоды,
- на материнской плате стабилизатор на 3,3 вольта
- велтренд WT61P805 здесь же.
Если первые два пункта решаются простой заменой радиоэлементов. то с велтрендом дело немного сложнее. Простая перепайка этого микроконтреллера не сможет оживить телевизор.
Программирование WT61P805
Контроллер WT61P805-RG480WT в корпусе LQFP-48 имеет свою флешь память объемом 64 KB. Перед установкой в плату велтренд нужно запрограммировать в адаптере. Но проще прошить микросхему внутрисхемно непосредственно в материнке. Мы используем для этого простой программатор RT809. Подключиться к материнской плате короткими проводками к обозначенным точкам SCL, SDA, GND и залить прошивку. При записи необходимо выбрать тип микросхемы WT61P806 или P807. Полный объем прошивки 65 536 байт
Подключение программатора RT809
Установить надежный стабилизатор 3,3 вольта
За стабилизацию дежурного питания на плате отвечает микросхема IC202 с маркировкой 1G1R. Полное обозначение ее S-1206B33-M3T1G. Это самый ненадежный элемент в телевизорах Samsung серии EH5xxx. Из-за этой детали и сгорает микроконтроллер при повышенной пульсации питающего напряжения. Практичней заводской стабилизатор заменить более мощным, типа KA78RM33. Его можно запаять на корпусную площадку, тем самым улучшив корпус от перегревания. Вариант установки виден на нижнем рисунке.
Стабилизатор 3,3 вольта
Для ремонта телевизоров Samsung c подобным дефектом у нас имеется все необходимое. Привозите телевизор и в тот же день мы его починим
Часто задаваемые вопросы
Наша служба поддержки выполняет поиск полезной информации по изделиям и отвечает на часто задаваемые вопросы. Если вы заметили неточность в наших часто задаваемых вопросах, сообщите нам об этом с помощью нашей контактной формы.
Как подключить универсальный пульт дистанционного управления к телевизору? Проверенный
Чтобы настроить универсальный пульт дистанционного управления, вам нужно знать номера моделей и названия брендов пульта и телевизора. В инструкции к пульту дистанционного управления вы найдете список кодов, соответствующих различным брендам и номерам моделей.Это было полезно (3966)
Я хочу подключить динамик к своему светодиодному телевизору через HDMI, какой порт мне следует использовать? Проверенный
Вам необходимо использовать порт HDMI-ARC, который специально предназначен для подключения аудиооборудования.Это было полезно (1858)
Имеет ли значение, к какому порту HDMI я подключаю свое устройство? Проверенный
Как правило, вы можете подключить такое устройство, как проигрыватель Blu-ray или игровую консоль, к любому порту HDMI. Затем устройство можно использовать, выбрав соответствующий канал HDMI на вашем телевизоре.Это было полезно (827)
Как мне измерить дюйм своего светодиодного телевизора? Проверенный
Измерение дюймов на светодиодном телевизоре осуществляется путем измерения диагонального расстояния, например, между верхним левым углом и нижним правым углом экрана (а не краем). Один дюйм равен 2,54 сантиметру, поэтому, когда вы измеряете 99 сантиметров, это означает, что ваш светодиодный телевизор имеет размер 39 дюймов.Это было полезно (812)
Будет ли мой пульт дистанционного управления работать с другими моделями телевизоров той же марки? Проверенный
Часто пульт дистанционного управления телевизором работает и с аналогичными моделями той же марки. Однако необычно, что он будет работать на всех моделях этой марки. Для этого больше подходят универсальные пульты дистанционного управления.Это было полезно (412)
В чем разница между ЖК-дисплеем и светодиодом? Проверенный
В обоих методах используется ЖК-экран, который сам по себе не излучает света. Разница в освещении за экраном. В ЖК-экранах это делается с помощью CCFL (люминесцентная лампа с холодным катодом), а в светодиодах используются светодиодные лампы.Это было полезно (401)
Можно ли самостоятельно восстановить битый пиксель? Проверенный
Следует различать битые и застрявшие пиксели. Застрявший пиксель остается цветным, и чтобы его восстановить, нужно слегка надавить прямо на этот пиксель, до тех пор пока он сам не восстановится. Битый пиксель всегда черного или белого цвета, и его невозможно починить самостоятельно.Это было полезно (322)
Что означает HDMI? Проверенный
HDMI означает мультимедийный интерфейс высокой четкости. HDMI — это соединение для передачи высококачественного видео и звука с одного устройства на другое.Это было полезно (271)
Почему рядом с цифрами на пульте дистанционного управления есть буквы? Проверенный
Некоторые настройки телевизора могут требовать ввода букв. На кнопке обычно есть три буквы или другие символы. Если требуется ввод букв, вы можете нажать эту кнопку один раз для первой буквы, дважды нажать для второй буквы и нажать 3 раза для третьей буквы. Таким образом, текст можно писать с помощью минимального количества кнопок.Это было полезно (250)
Как правильно очистить светодиодный телевизор? Проверенный
Выключите телевизор и сотрите пыль и грязь с экрана салфеткой из микрофибры. Не используйте бумагу, это может вызвать царапины. Не нажимайте слишком сильно, иначе вы можете повредить пиксели. Используйте специальное моющее средство или приготовьте его, смешав 1 часть уксуса с 1 частью воды. Смочите ткань в моющем средстве и очистите экран. Убедитесь, что ткань не слишком влажная. Пятна удаляйте вращательными движениями. Вытрите экран второй тканью из микрофибры, чтобы не было полос.Это было полезно (248)
Что такое контрастность? Проверенный
Контрастность показывает, насколько самая светлая точка белого цвета отличается от самой темной точки черного цвета. Например, контрастность 400:1 означает, что самая темная точка черного цвета на экране в 400 раз темнее самой светлой точки белого цвета. Чем выше контрастность, тем выше резкость изображения.Это было полезно (248)
Какое расстояние между зрителем и экраном телевизора является оптимальным? Проверенный
Это отчасти зависит от личных предпочтений каждого, но в качестве общего правила оптимальным расстоянием до экрана считается размер диагонали экрана, умноженный на 3. Для телевизора с диагональю 60 дюймов (152 см) оптимальным расстоянием до экрана будет 180 дюймов, или около 4,5 м.Это было полезно (248)
Ремонт подсветки LED телевизора. Вид изнутри.
Занимаясь ремонтом очередного LED телевизора — решили с вами поделиться фотографиями того как же LED подсветка устроена и почему «вечные» светодиоды выходят из строя быстрее советских цветных кинескопов.
Итак — у нас есть LED телевизор LG с диагональю 47 дюймов. 2014 года выпуска. Хозяин вероятно был очень рад покупке и представлял как долгие годы, холодными зимними вечерами он будет смотреть интересные передачи и красочные фильмы. Но что-то пошло не так.
Где-то на пятый год(и это весьма неплохой результат) изображение начало покрываться пятнами. А потом и вовсе начало гаснуть временами или мерцать. Пока совсем не погасло. Звук есть. А картинки нет. Печаль.
Владелец телевизора отнес свой уже не гарантийный аппарат в официальный сервис. Где ему предложили поменять 8 (!) светодиодных лент по 2000 рублей каждая. И как легко догадаться от ремонта с такой стоимостью пришлось отказаться.
Тут на арену выходит наш сервис Хард. Мы давно занимаемся «восстановлением» родных светодиодных лент. Да — работа это кропотливая, долгая. Да — надо подобрать нужный тип светодиодов, видов которых в разных телевизорах — десятки. Заменить светодиоды. А затем аккуратно приклеить рассеивающую линзу на каждый, точно ее отцентрировать и выставив фокус по высоте.
Но иначе ремонт становится не рентабельным для клиентов. Производителям выгодней завышать цены на ленты в сборе, чтобы покупатели шли за новой техникой в магазин. Поэтому — замена светодиодов — хоть и не идеальный вариант, но лучший в отношении цена-качество.
Также стоит отметить 2 важных пункта в этой операции.
- МЕНЯТЬ НАДО ВСЕ СВЕТОДИОДЫ, ВО ВСЕХ ЛЕНТАХ. А не только те что сгорели. Потому что деградировали они все. Просто некоторые держаться из последних сил.
- ОБЯЗАТЕЛЬНО МОДИФИЦИРОВАТЬ схему инвертора УБАВИВ ТОК. Иначе светодиоды опять сгорят.
К сожалению многие наши конкуренты этим правилам не следуют. И это кончается печально. А ремонт после такого ремонта значительно трудней, дороже и конечный результат может быть хуже. Это уж не говоря о времени, деньгах и нервах.
Ну а теперь обещанные фотографии. Выглядят мощные светодиоды с линзами весьма завораживающе.
Тестирование подсветки после замены светодиодов.
В данном телевизоре два отдельных канала подсветки, поэтому специализированным диагностическим прибором зажигается только половина. А затем вторая.
Так как все хорошо — приступаем к сборке матрицы. Сначала на всю светодиодную красоту одеваем отражатель.
Отражатель и множество защелок-упоров.
После того как защелкнуто множество креплений-упоров, переходим к следующему слою — светорассеивателю.
Светорассеиватель
На него защелкивается рамка, в которую вкладывается самый важный компонент — непосредственно матрица. Она выполнена из тонкого стекла. Которое очень и очень хрупкое. Любое не ловкое движение и этот телевизор никогда не будет радовать своего клиента. Поэтому доверять это можно только проверенным профессионалам.
Ну а затем необходимо модифицировать электро схему подсветки так, чтобы светодиоды работали не на пределе своих возможностей и не деградировали вот так:
Зачем их так «выкручивает» производитель — загадка. Заговор? И что интересно — после убавления тока — разницы в уровне яркости на глаз не видно. А светодиодам становится легче — ЗНАЧИТЕЛЬНО.
Плата телевизора
В данном случае уменьшить ток достаточно просто. Надо убрать 2-а резистора. Но в каждом конкретном телевизоре методика разная.
Убираем резистор R836 и аналогичный во втором канале.
Далее собираем телевизор уже полностью. Включаем. И…
Смешарики!
Наслаждаемся смешариками :).
Проводим много-часовой тестовый прогон и отдаем хозяину. Без телевизора как известно жизнь не та!
Ну а если вас постигла аналогичная или совсем не ананлогичная проблема с телевизором — орбращайтесь к нам! В Сервисный Центр Хард.
Питание светодиодной ленты подсветки
Для того чтобы не вносить изменения в схему блока питания и инвертора было решено использовать внешний малогабаритный адаптер питания на 12 Вольт 1.5 Ампера, просто отключив лампы. Сам блок питания, так как место в корпусе позволяет, впоследствии планирую спрятать в корпус телевизора, запитав адаптер от разъема подключения шнура питания. Но ведь в большинстве моделей ЖК ТВ и мониторов нельзя оставлять инвертор без нагрузки — он уходит в защиту, ругается на ненормальный режим работы, как быть? Выход был стандартным для таких случаев: емкостная нагрузка подпаянная к разъемам подключения обоих ламп подсветки.
Конденсаторы 3 кВ
Номинал конденсатора составляет десятки ПикоФарад, с увеличением диагонали монитора или ЖК ТВ номинал несущественно увеличивается, точные данные вы легко найдете в интернете. Напряжение, на которое рассчитан конденсатор, составляет 3 КилоВольта, и ни в коем случае не обычная керамика, помним о том что на выходе трансформаторов инвертора питающих лампы высокое напряжение!
Схема коммутации LED ленты
Информация о подобном решении была взята ранее с одного из сайтов в интернете, ниже мы можем видеть схему включения. Вкратце поясню суть работы с одним дополнением, так как ЖК ТВ должен был быть тестовым и только периодически включаться в работу не было необходимости в регулировке яркости подсветки и я просто посадил затвор мосфета на вывод микросхемы инвертора ON/OFF, с помощью которого мы коммутировали питание нашей LED ленты.
Схема включения ШИМ инвертора ТВ
Сразу скажу, в связи с тем что ТВ был 15 дюймов, а подобные ЖК ТВ и мониторы в отличие от 17 дюймовых имеют всего по одной лампе сверху и снизу матрицы, а не по две идущие параллельно, пришлось бокорезами немного подрезать ширину ленты, буквально на пару миллиметров по всей ее длине, иначе матрицу просто не получалось собрать и защелкнуть защелки крепления.
Меняем подсветку на LED
Наконец матрица вместе с нашими ленточками была собрана, настал момент оценить качество работы — хватает ли яркости лент для нормальной подсветки изображения и другие параметры. С яркостью было все практически нормально, если она и снизилась то очень незначительно, проблема здесь была в другом: светодиоды LED ленты у нас стояли слишком разрозненно, лента была взята самая дешевая 60 светодиодов на 1 метр, причем светодиоды там стояли с промежутками и были слишком яркими для таких целей.
лед лента
Попытка сэкономить на ленте и не покупать ленту с 12 светодиодами на 1 метр была ошибкой, в данной ленте светодиоды расположены в 2 раза чаще, не 6 штук на 10 см как в моем случае, а 12 штук
Достаточно было бы немного уменьшить напряжение питания ленты на 12 штук, неважно с помощью чего, резистора или понижающего DC – DC преобразователя, и мы получили бы равномерную подсветку без засветки отдельных участков матрицы
Выводы DIM и ON-OFF
Для использования в качестве тестового ТВ подобное решение как временное на какое-то время сгодится, как только надобность в данном ТВ в мастерской отпадет и телевизор будет использован по своему первоначальному назначению, как я планировал вместе с DVB-T2 приставкой на кухне дома, ленточки будут заменены.
Данные о микросхемах использованных в ТВ
Принцип работы LED/OLED-матриц
Принцип работы матриц современных телевизоров важно знать по одной причине — выход подсветки из строя не является такой уж серьезной проблемой. Сам экран телеприемника изготовлен из миллионов цветных светодиодов небольшой яркости свечения
Чтобы можно было увидеть картинку на экране телевизора, матрица оснащается яркой светодиодной подсветкой белого свечения. Именно ее свет, окрашиваемый впоследствии LED/OLED-светодиодами матрицы, мы и видим в телевизоре. Конструкция светодиодного экранного модуля современных телеприемников имеет примерно следующий вид:
Из схемы видно, что подсветка является вспомогательным компонентом экранного модуля телевизора. Выход этого устройства из строя никак не влияет на работу самого экрана. В этом легко убедиться. Включите телевизор (желательно, чтобы свет в помещении отсутствовал) и направьте свет от фонарика на экран. В месте, куда падает свет от фонаря, будет заметна картинка, отображаемая в данный момент на экране. Например:
На фотографии видно, что в месте падения лучей от фонарика немного просматривается изображение с экрана телевизора. Если в вашем случае наблюдается та же картина, значит матрица телеприемника исправно работает — это хорошая новость, потому как ее замена будет стоить примерно 70% от стоимости самого телевизора. Если же требуется отремонтировать только подсветку, то эта процедура не столь дорогая.
Разборка телеприемника
Действия по замене светодиодов выполняются одинаково на всех телевизионных панелях, будь то LG, Samsung, Philips, Toshiba или техника другой марки. Перед началом работы следует подготовиться: рядом со столом, на котором лежит телевизор, поставить второй, чтобы положить детали (матрицу, светодиодную ленту, панель). Затем нужно тщательно вымыть руки, чтобы не оставить грязь на матрице или фильтрах, которая после сборки телеприемника может плачевно сказаться на качестве картинки.
В любом телевизоре, независимо от приемника, есть три ключевых платы: main, T—con и адаптер питания. Они легко обнаруживаются сразу после снятия тыльной панели.
Чтобы разобрать телеприемник, нужно:
снять и вытащить T-con плату, предварительно выкрутив крепеж и разъединив шлейфы;
снять с дешифраторов металлическую защиту, отсоединив боковые крепежи и удалив болты, после чего их удерживать будут лишь крепления из резины;
выкрутить болты, удерживающие переднюю рамку, перевернуть телеприемник на тыльную сторону и снять рамку;
осторожно перевернуть телевизор, придерживая матрицу;
отсоединить резиновые фиксаторы, удерживающие дешифраторы;
снять матрицу и убрать в сторону.
Устранение неисправности
Чтобы получить доступ к светодиодной ленте, нужно удалить пластиковую рамку, предварительно убрав крепления. Также нужно снять пленки, рассеивающие свет. В телеприемниках с LED-подсветкой светодиоды подключаются последовательно, а значит, если один из них поврежден, остальные гореть не будут. Чтобы устранить поломку, нужно заменить светодиод на новый. Если нет следов подгорания, потребуется проверить каждый по отдельности.
Тестирование планки
Чтобы не тестировать все светодиоды, можно подавать напряжение отдельно на каждую планку. Если лампы на ней целы, она будет светиться. В противном случае нужно прозвонить каждый светодиод на планке. Обычно на ней имеются контакты для подключения мультиметра. Подсоединять щупы следует с соблюдением полярности. При верном подключении целый светодиод светится. Если мультиметр подключен правильно, а лампа не горит или демонстрирует короткое замыкание, это говорит, что она неисправна.
Замена
Чтобы устранить испорченный элемент, нужно снять с него отражающую линзу. Планка закреплена двусторонним скотчем, поэтому для демонтажа нужно прогреть ее феном. Далее следует надежно зафиксировать деталь и прогреть паяльным феном снизу возле светодиода до тех пор, пока не расплавится олово, и лампу не получится отсоединить. Впаивается новый светодиод таким же способом либо очень тонким паяльником.
Если в процессе работы снимаются линзы, нужно учитывать, что они закреплены компаундом – полимерной смолой, выполняющей роль защиты и изолятора
Отсоединять их следует очень осторожно, а устанавливать на прежнее место — с помощью суперклея и в том же положении, чтобы не нарушить фокусировку. Существует еще один способ замены, который актуален, когда расплавить испорченный светодиод практически невозможно
Необходимо при помощи ножовки по металлу выпилить неисправную лампу вместе с частями планки по обеим сторонам. Эти же действия нужно выполнить с новой деталью. После этого необходимо снять краску с дорожек на куске со светодиодом и на планке и аккуратно их спаять.
Завершение ремонта
Завершив работы по замене светодиодов, перед полной сборкой телевизионной панели нужно подключить к планкам напряжение и проверить, горит ли лента
Если все лампы исправно функционируют, необходимо восстановить телеприемник в обратном порядке, выполняя все действия максимально осторожно
После того, как техника собрана, нужно установить ее на исходное место, подключить к сети и включить. Если изображение хорошее, на матрице нет светлых либо темных засветов, а также каких-либо пятен, это говорит о правильно выполненной работе и успешном завершении операции по ремонту LED-подсветки.
Выявление неисправности
Чтобы устранить неисправность, необходимо понять, действительно ли лента светодиодов является ее причиной. С этой целью нужно разобрать телеприемник и осмотреть его комплектующие.
Для диагностики нужно выполнить частичную разборку телевизионной панели и ряд замеров. Так, телевизор требуется положить вниз экраном на твердую поверхность, например, стол, накрытый покрывалом или простыней, чтобы не допустить повреждения матрицы. Далее следует снять ножку, а затем выкрутить весь крепеж, удерживающий заднюю крышку, и убрать последнюю в сторону. Если она не снимается, нужно отыскать болт, который не выкручен, и удалить его.
Теперь замеры. Сначала нужно проверить напряжение на драйвере. Если на выходе значение равно 220 вольт, это означает, что деталь исправна и подает питание на ленту. Далее нужно таким же образом провести диагностику подсветки. Если она неисправна, значение будет 100 вольт. Для ремонта пользователю потребуется снять матрицу.
