SAMSUNG UE46D6100. Ремонт, схема, сервис
SAMSUNG LEDModel: UE46D6100 UE46D6100SW
Chassis/Version: HQ03
Panel: LTJ460HW03-V
LED backlight: BN64-01644A — 2011SVS46-FHD-5K6K-LEFT/RIGHT JVG4-460SMB-R1(10,11,09)
T-CON: Sh220PMB4SV0.3 BN95-00542A; LPF10A1
LED driver (backlight):
PWM LED driver: SEM5025
MOSFET LED driver: MDD5N40
Power Supply (PSU): BN44-00458A — PD46A1D_BSM — PSLF151A03D
PWM Power: D2011K (Standby DIP-8), PC7011F (PFC), FSFR1700XS (PWM)
MOSFET Power: 10NM60N (PFC)
MainBoard: BN41-01604C BN94-05367X
IC MainBoard: SDP1001, SDP94, S4LJ103X
Тuner: BN40-00211A
Control: AA59-00507A; IR: A16729S (BN41-01600a), D550-12C; Bluetooth: WIBT20, BN96-17107B
Общие рекомендации по ремонту TV LCD LED
Ремонт и диагностику любого электронного устройства, в частности SAMSUNG UE46D6100SW, целесообразно начинать с внимательного внешнего осмотра внутренних и внешних элементов. Многие видимые изменения состояния элементов дают возможность определиться с дальнейшем направлением поиска неисправности. В большинстве случаев о причинах возникновения дефекта и возможных последствиях ремонтник может догадаться по характерным признакам типовых дефектов телевизоров, например, образовавшимся кольцевым трещинам в пайках выводов элементов, вздутым конденсаторам фильтра выпрямителей, обуглившимся резисторам и другим элементам схемы.
При неисправности модуля питания BN44-00458A — PD46A1D_BSM — PSLF151A03D, внешние проявления могут быть различными, например, SAMSUNG UE46D6100 не включается совсем и нет никакой индикации контрольных лампочек на передней панели. Диагностику и ремонт общего блока питания всегда следует начинать с проверки сетевого предохранителя и состояния электролитических конденсаторов фильтров вторичных выпрямителей. Неисправные и вздутые конденсаторы следует заменить на новые. При обрыве предохранителя, целесообразно проверить на пробой, в первую очередь, все силовые полупроводниковые элементы преобразователя и диодный мост выпрямителя сети, а так же большой электролитический конденсатор фильтра сетевого выпрямителя.Как правило, ключи в импульсных источниках питания (ИИП) достаточно надёжны и редко выходят из строя без причин, которые следует искать, проверяя другие компоненты схемы — электролитические конденсаторы, резисторы и полупроводниковые элементы первичной цепи. Микросхема ШИМ проверяется заменой её на заведомо исправную.
Иногда у телевизора SAMSUNG UE46D6100 отсутствует изображение, а звук есть, либо изображение появится и сразу пропадает. В данном случае есть вероятность неисправности LED драйвера — преобразователя питания светодиодов подсветки панели LTJ460HW03-V, либо возможен обрыв в цепи светодиодов. В таких случаях прежде всего необходимо убедиться в исправности электролитических конденсаторов фильтра по питанию узла подсветки.Отсутствие подсветки часто возникает по причине обрыва в цепи светодиодов. Возникает необходимость в разборке панели и проверке самих светодиодов, а та же контактных соединений в разъёмах и паек выводов разъёмов.При диагностике необходимо учитывать, что проверить обрыв в цепи линеек светодиодов, не разбирая панели, невозможно с помощью тестера или мультиметра. Чтобы открыть все PN-переходы, соединённые последовательно, потребуется напряжение порядка нескольких десятков вольт, а в идеальном варианте — источник тока.
Ремонт или диагностика материнской платы BN41-01604C BN94-05367X следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить ПО (программное обеспечение).При ремонте платы MB, необходимо проверить её компоненты SDP1001, SDP94, S4LJ103X . Неисправные элементы следует заменить. Если установлены чипы BGA, их неисправность обычно локализуется с помощью прогрева. В случаях отсутствия настройки на каналы местного телевидения, следует убедиться в корректности ПО, а так же в наличии питающих напряжений на выводах тюнера BN40-00211A.
Ещё раз напоминаем пользователям! Попытки самостоятельного ремонта телевизора SAMSUNG UE46D6100 без соответствующей квалификации и опыта могут привести к его полной неремонтопригодности!
BN41-01604C купить
Плата майн BN41-01604C купить, плата в наличии! . На майн заменена ЕММС на новую, продается с гарантией. Отправка в регионы, доставка почтой России. У нас возможно так же осуществить ремонт BN41-01604C платы main, выключается, перезагружается, не включается. Отремонтируем с последующей проверкой и с гарантией — прогонкой на нашем телевизоре. В современных LED телевизорах Samsung частой причиной неисправности является выход из строя EMMC. Там хранятся данные, которые постоянно перезаписываются, т.е. купив БУ плату, большая вероятность, что в ближайшее время она тоже станет неисправной.
Партномера майн BN94-05368B, BN94-05367X, BN94-05370F, BN94-04726X, BN94-05367P, BN94-05118C, BN94-05118K, BN94-05118N, BN94-04626U, BN94-04726K, BN94-04973D, BN94-05370H, применяются в телевизорах Samsung UE32D6100, UE46D6100, UE40D6100. Майн BN41-01604C купить, прошивка. Краткий состав майн: процессор SDP1001, EMMC SDIN5D2-2G version 4.41, EEPROM 24C512, IC1203 WT61P805, процессор HDMI SIL9489.
Белгородцам только полный ремонт телевизора, а не продажа или ремонт майн отдельно, или продажа микросхем.
Дополнительные проблемы, возникающие при включении
К дополнительным проблемам относят долгое включение или перезагрузка устройства.
Если Самсунг долго включается, то такая неполадка говорит, о неисправности одного из блоков экрана. Причину выяснить достаточно непросто, так как необходима специальная диагностическая аппаратура, которой оснащены только технические центры.
Если панель сама включается и отключается, то этому способствует множество факторов. Какие-то, можно устранить самостоятельно, другие требуют консультации мастера.
Самые распространенные причины:
- Пыль – одна из самых распространенных причин такой неполадки, скопившиеся внутри телевизора пыльные залежи. В следствие, происходит замыкание контактов, устройство самостоятельно отключается. Для устранения проблемы нужно открыть заднюю крышку плазмы и с помощью пылесоса убрать загрязнения.
- Обновление устройства – телевизор нуждается в обновление программного обеспечения, обычно это действие выполняется мастером.
- Поломка конденсатора – если в блоке питания произошла утечка и необходимо выполнить замену конденсатора, то это операцию должен выполнять только профессионал, так как конденсатор взрывоопасен.
- Перегрев панели – часто происходит из-за скачков напряжения, в результате из строя могут выйти светодиоды или изолирующая обмотка.
Как выявить причину неисправности
В первую очередь необходимо произвести проверку розетки, в которую подключается телевизор, затем нужно осмотреть адаптер питания. Это самые простые этапы, не требующие специальных знаний, навыков.
После, исследовать платы устройства, модули процессора и синхронизации. Причин неисправности множество, некоторые можно устранить самостоятельно (поломка розетки, пульта управления), другие устранить без специалиста не получиться (поломка транзистора, модуля срочной развертки).
Как определить, нужна ли помощь мастера или с ремонтом ТВ можно справиться своими силами, подробно будет рассказано в статье.
Светодиодный Подсветка полосы для samsung UE32F6100AK 32 дюймов ТВ светодиодный бары
Светодиодный Подсветка полосы для samsung UE32F6100AK 32 дюймов ТВ светодиодный бары Замена UE32F6100AW UE32F6105AK UE32F6170SS ТВ Подсветка
Обратите внимание, что эта полоса подсветки подходит для обычных версий телевизора, но не для полноформатных HD-версий. Пожалуйста, подтвердите, что ваша ТВ-версия перед покупкой
1. нормальная версия отличается от HD версии длины светового бара
Обратите внимание, что эта световая панель подходит для обычной версии. Модель светового стержня D2GE-320SC0-R3
Меры предосторожности для покупателей перед покупкой
1. Разъем, длина (расстояние) и светодиодный количество все в нашем описании, пожалуйста, убедитесь, что наша светодиодная лента подходит для вашего телевизора для покупки. Если нет, сначала свяжитесь с нами, спасибо!2. Поскольку товар будет обновлен, может быть небольшая разница между фотографией и полученными вами товарами. Но мы обещаем, что разъем и функция будут такими же, как наше описание.
4.Цена указана для набора, чтобы избежать разницы в цвете дисплея после замены (потому что яркость старой подсветки лампы будет уменьшена), мы рекомендуем вам приобрести полный комплект.
Дополнительная информация:
- Подходящая модель ТВ монитора: дляSamsung UE32F6100AK UE32F6100AW UE32F6105AK UE32F6170SS 32 дюймов
- Светодиодный ленточный светильник лампа Модель:D2GE-320SC0-R3 2013SVS32H 9 REV1.8 130103 2013SVS32F BN96-25299A BN96-25300A BN-27895AD2GE-320SC0-R3 2013SVS32H
В светодиодный Подсветка лампы Газа Особенности:
- В соответствии сОригинал, Новый, нет необходимости модифицировать его, легко установить
- Длительный срок эксплуатации, обычно длится100000 часов
- Яркость соответствует оригиналу
- Длина изделия:650Мм
- Каждая световая полоса включает:9 светодиодов
Алюминиевый на основе платы светодиодный бары, Алюминий более способствует рассеиванию тепла
Меры предосторожности и часто задаваемые вопросы:
Q1:Каковы обычные признаки сбоя светодиодный подсветки?
A1:Могут включаться, но не ограничиваются: звук, но нет изображения, слабый образ на экране (можно увидеть с факелом), мигающий/пульсирующий экран, мигающая лампа аварийного освещения, триппинг, темные/светлые патчи на экране и/или кольца на экране. Другие части в телевизоре могут привести к подобным дефектам, но это обычные.
Перед заказом любых деталей вашему телевизору рекомендуется правильно диагностировать обученным профессионалом. Источники питания также могут привести к неисправности подсветки!
Q2:Как я проверю светодиодный стержень?
A2:Округ напряжение может быть использован для тестирования большинства светодиодный полоски на тестовые точки. Кроме того, мы имеем специальный светодиодный тестер, который не требует опыта использования электроники
Q3:Вы предлагаете гарантию?
A3:Да, мы предлагаем 90 дней гарантии на все новые и б/у запчасти
Я установил новые светодиодные полосы, но сломал мой экран во время сборки. Могу ли я вернуть их?
К сожалению, мы не можем принять возврат на любые детали, которые были установлены
Я сломал экран во время сборки. Вы продаете экраны?
Мы не имеем на складе никаких экранов-если ваш дисплей поврежден, телевизор не является экономичным ремонтом
Q4:Что делать, если мой продукт не подходит для моего монитора/телевизора?
Бесконечная перезагрузка
С такой проблемой сталкиваются владельцы «умных» панелей самсунг – при включении телевизора начинается постоянная перезагрузка, на пульт и на кнопки панели управления техника не откликается, световой индикатор горит.
Решить такую проблему под силу только мастеру, так как дело может быть, как поломке блока питания или других элементах панели, например, возможно вышла из строя плата.
Часто проблему невключения устройства легко устранить самостоятельно, не прибегая к помощи телемастеров. Но если проблема кроется внутри плазмы, лучше обратиться за консультацией к профессионалам.
Ремонт подсветки телевизора Samsung UE40F6650AB UE40F6650 (нет изображения). Доработка блока питания BN44-00622B BL42X1Q_DHS (ограничение тока подсветки).
Новости
Уважаемый читатель – вас приветствует коллектив компании ГИЛЬДИЯ МАСТЕРОВ. В который раз мы заведем разговор про ремонт подсветки. В настоящее время – это одна из наиболее распространенных поломок современных телевизоров. Каждый день телевизионным мастерам нашей компании приходится иметь дело с таким типом неисправностей.
Мы всегда рады проконсультировать вас по вопросам ремонта по телефонам +375 29 604 1000 +375 33 604 1000

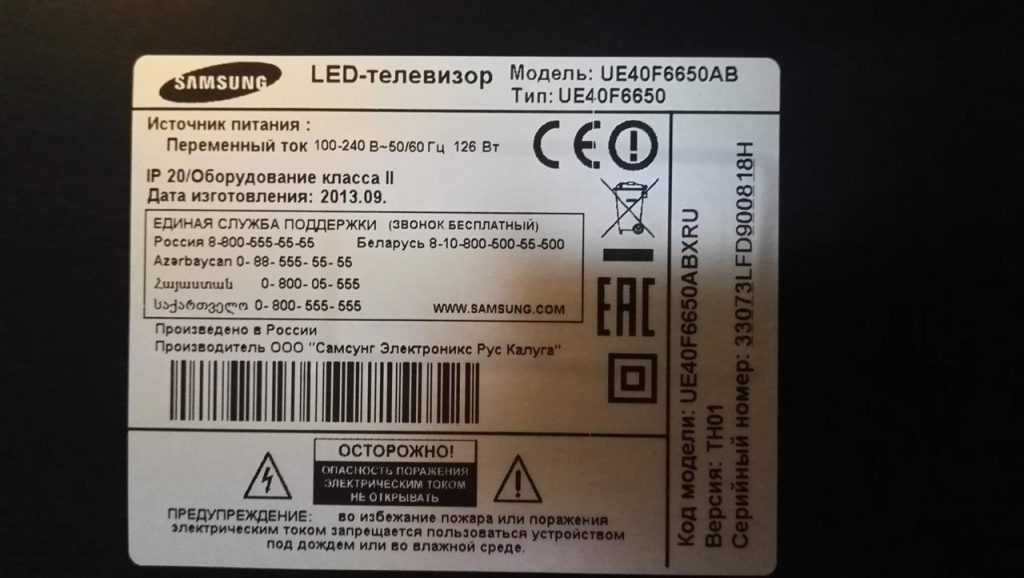

Сегодняшний герой нашей статьи – телевизор Samsung UE40F6650AB. Комплектуется качественной матрицей разрешения Full HD. Имеет функцию Smart TV и адаптер беспроводной сети WI – FI. Несмотря на то, что телевизор Samsung UE40F6650AB относится к модельной ряду 2013 года – он вполне подходит для комфортного использования и в настоящее время.
Со слов хозяев – часть экрана телевизора начала тускло показывать и спустя неделю изображение пропало окончательно. Владельцы обратились к интернету, в результате телевизор оказался в наших умелых руках. Провести диагностику не составила большого труда. Подсветив фонариком изображение – мы увидели проступающие силуэта картинки. Замерили напряжение на драйвере подсветки – оно оказалось в норме. Единственный вариант ремонта – разобрать матрицу и заменить сгоревшие компоненты подсветки.
Разбор и состав телевизора

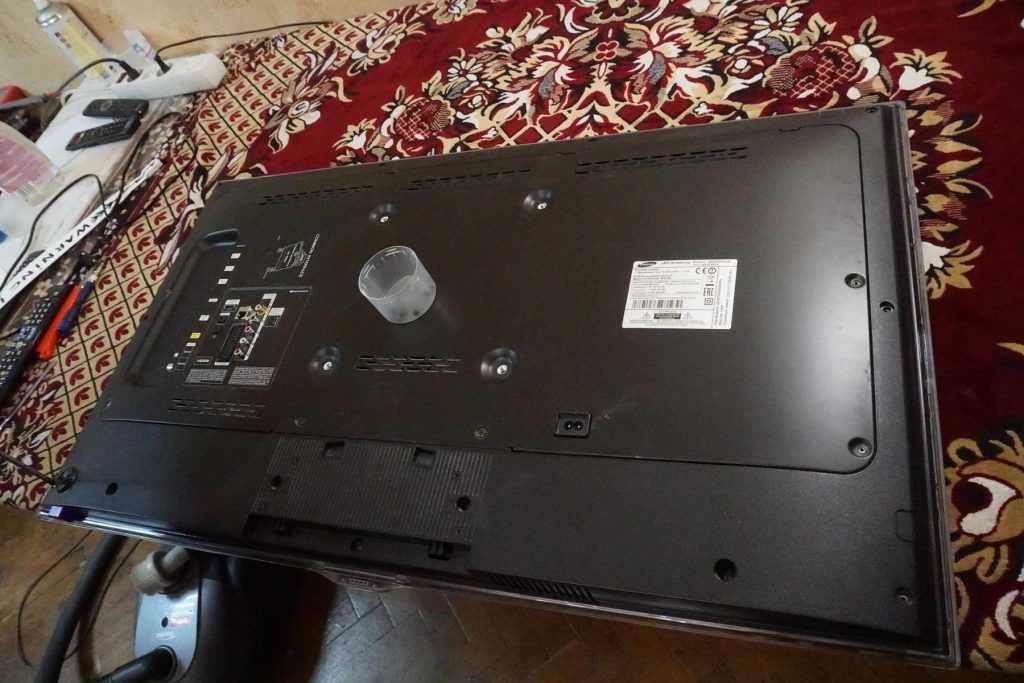

Предельно аккуратно кладем телевизор на стол экраном в низ.

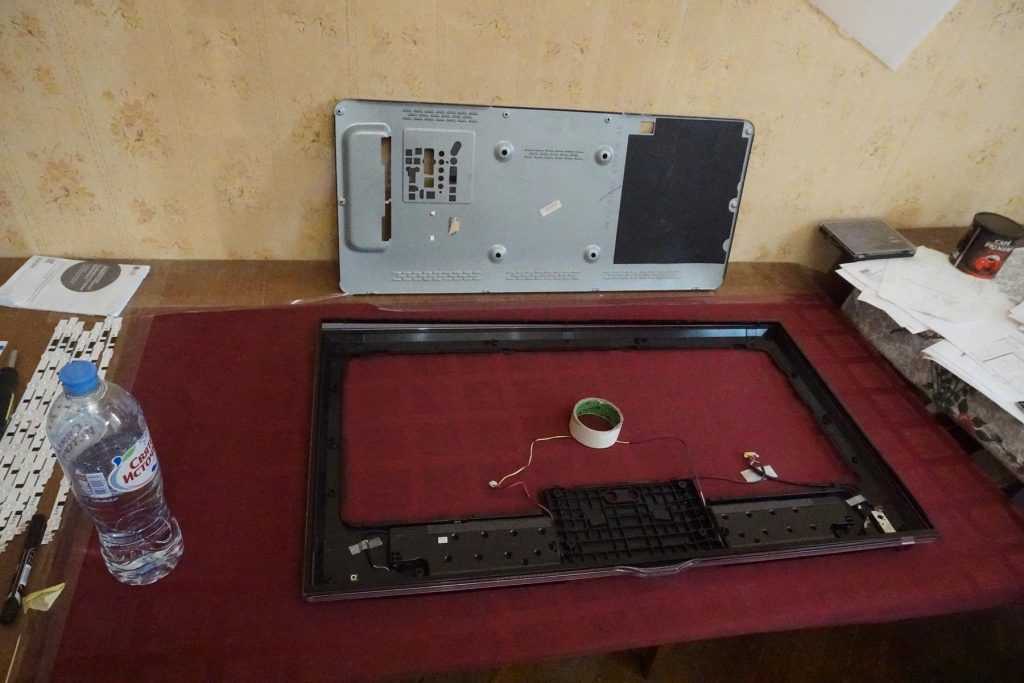

Снимаем заднюю крышку и откладываем в сторону.

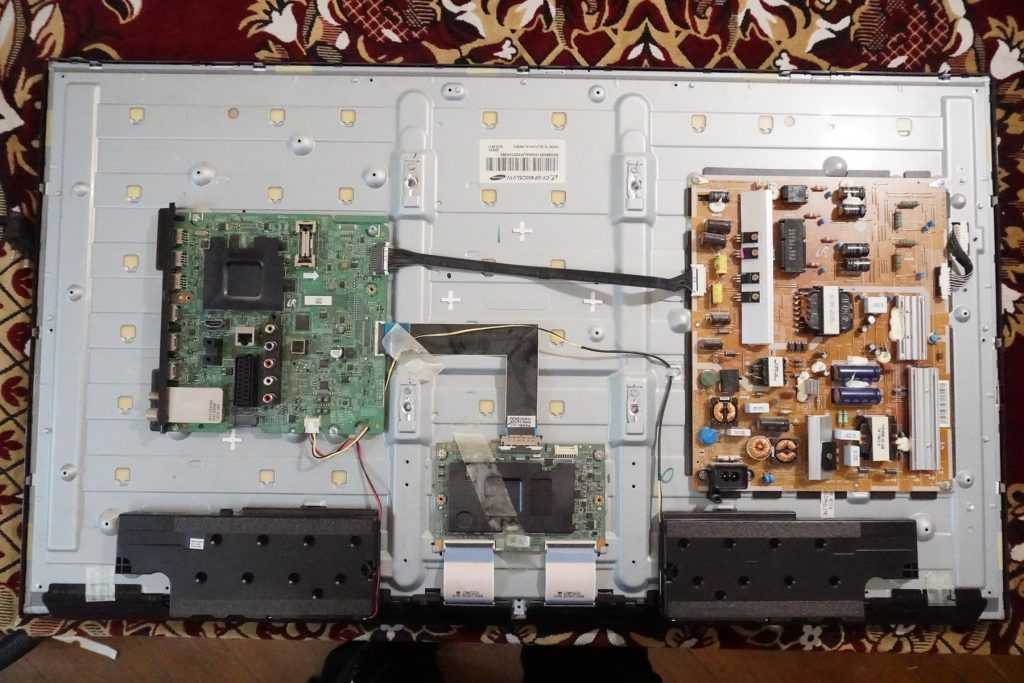

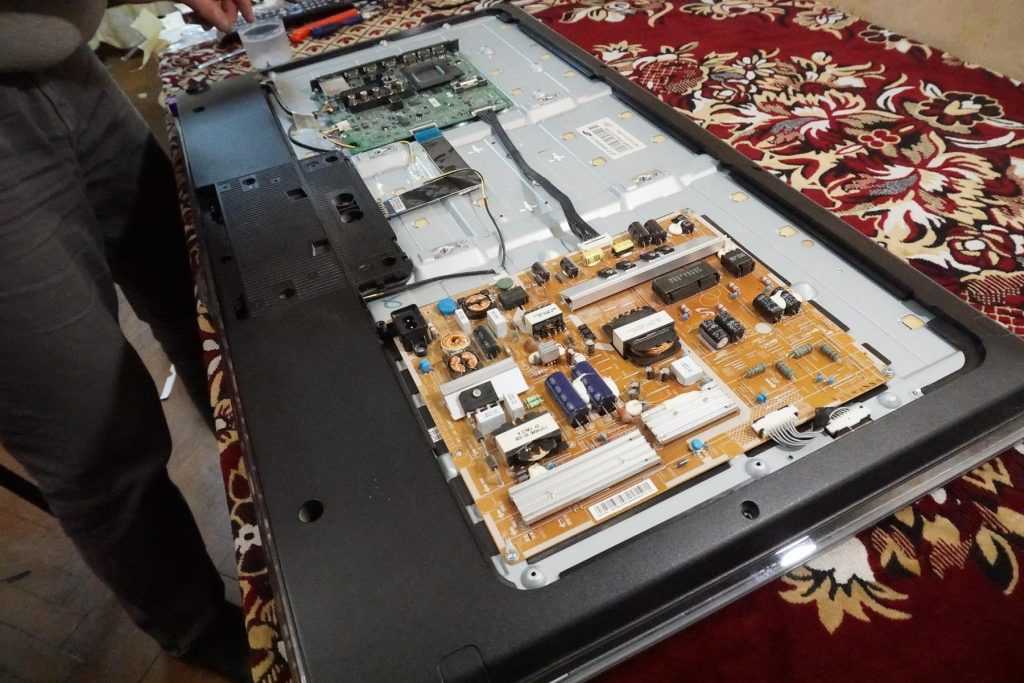

Перед нашими глазами виднеются четыре модуля – майн плата, блок питания, T-CON и динамики.

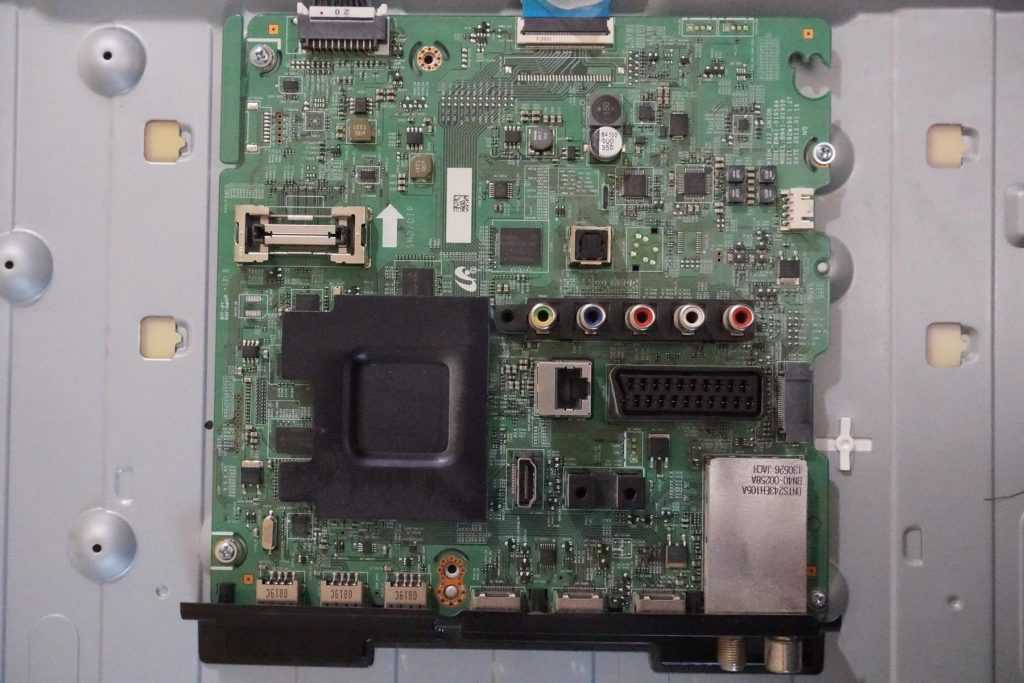

Майн плата BN41-01958A – c ремонтом этого блока нам приходится часто сталкиваться. Прошивка/замена микросхемы EMMC, цепи питания и BGA пайка процессора – стандартные болезни майна.

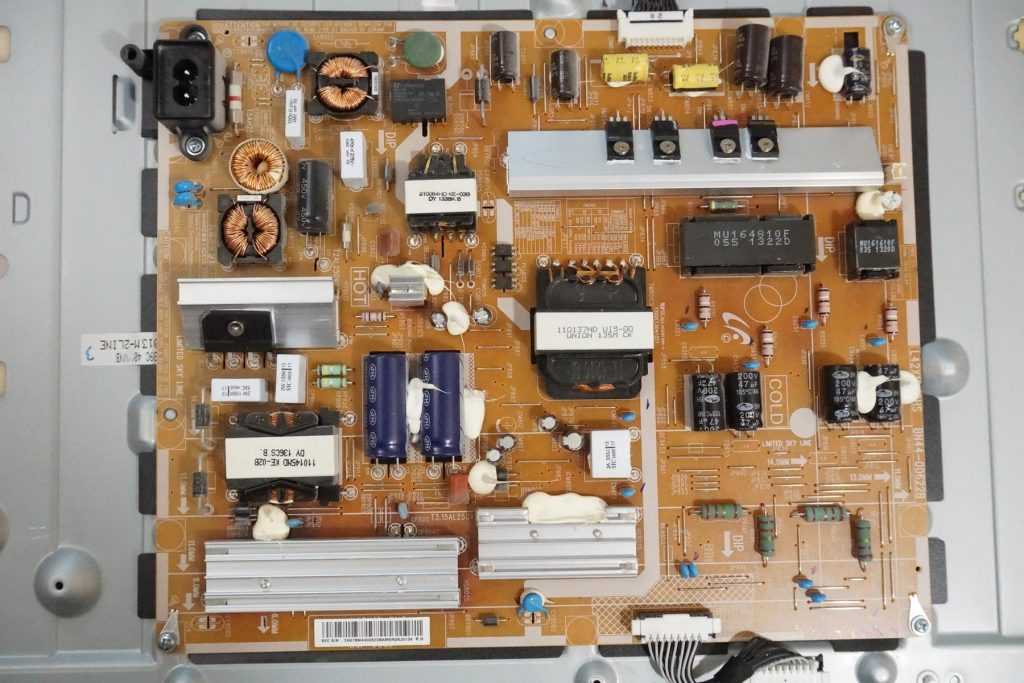

Блок питания BN44-00622B BL42X1Q_DHS – про доработку питания подсветки мы поговорим ниже по тексту.

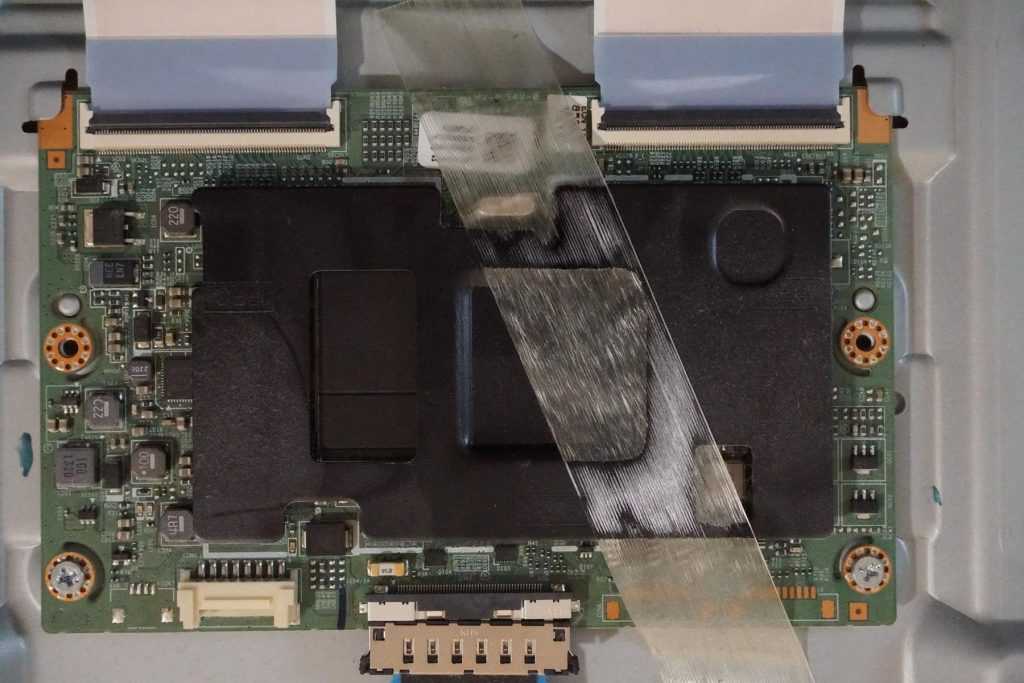

Плата T-CON LSF400HF02 BN41-01939B – иногда сгорает в результате короткого замыкания матрицы.

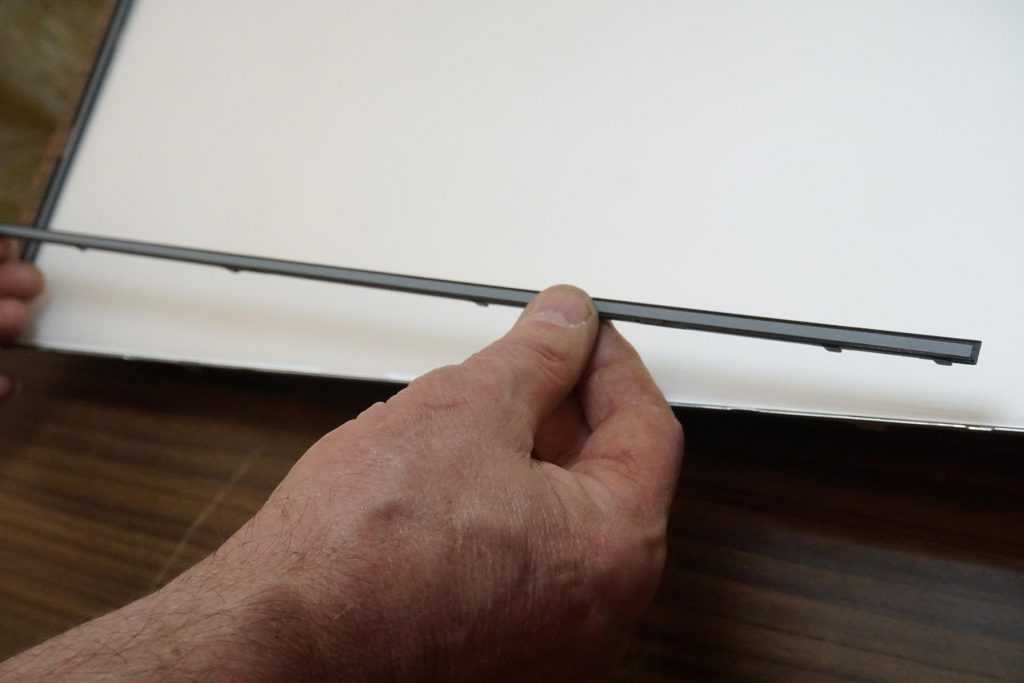

Отделяем рамку удерживающую матрицу.

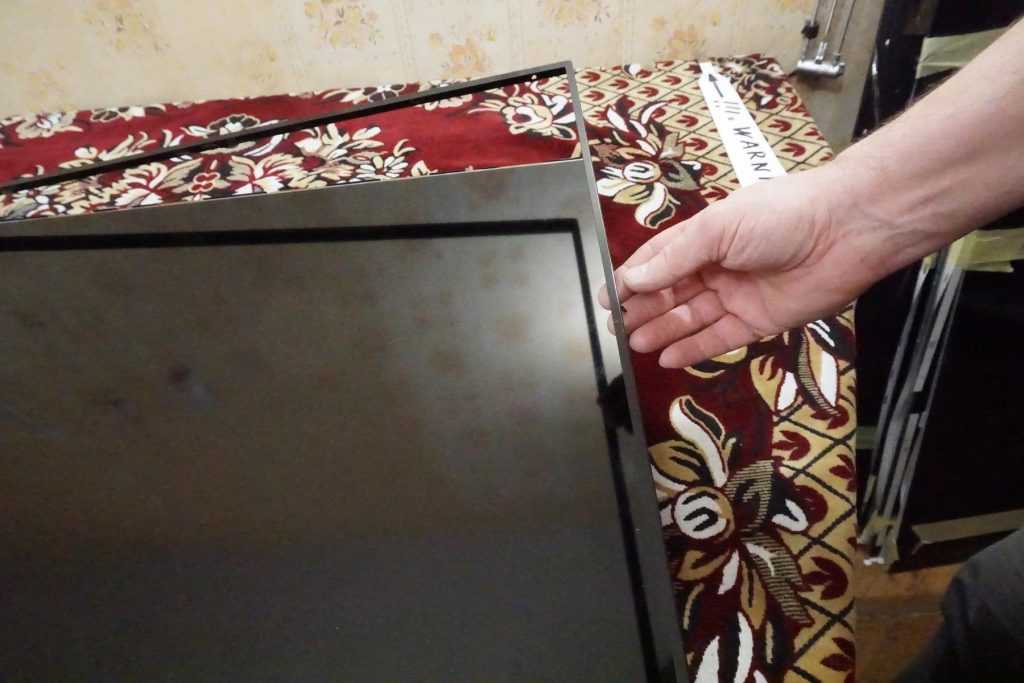

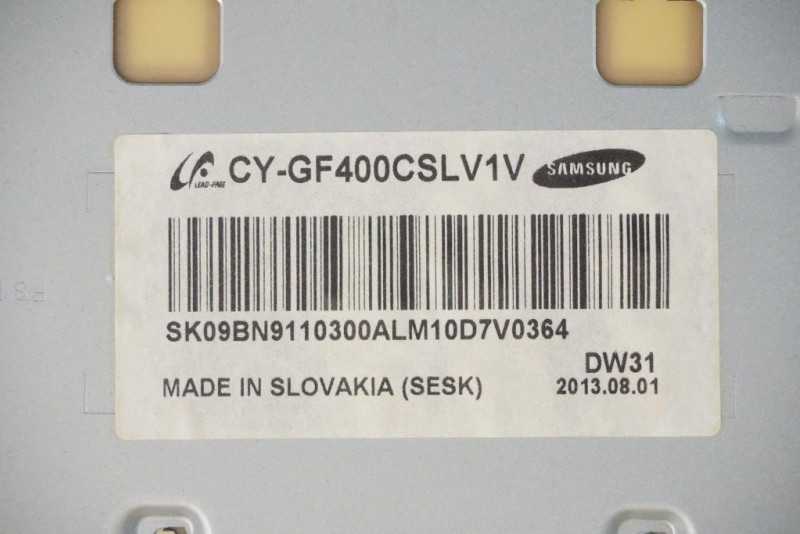

Предельно аккуратно извлекаем матрицу. Любой скол превратит экран в мусор.
Отсоединяем пластик удерживающий листы рассеивателей.

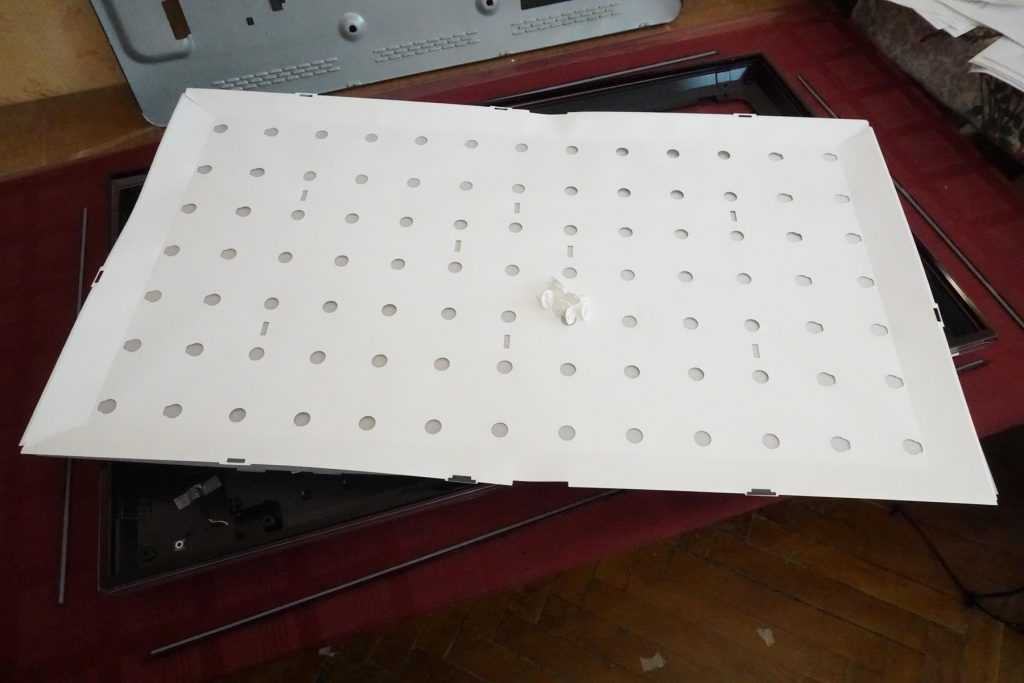

Откладываем рассеиватели в сторону. Не забываем – что любое жирное пятно или пылинка будет замечательно видны на светлом фоне экрана ТВ.

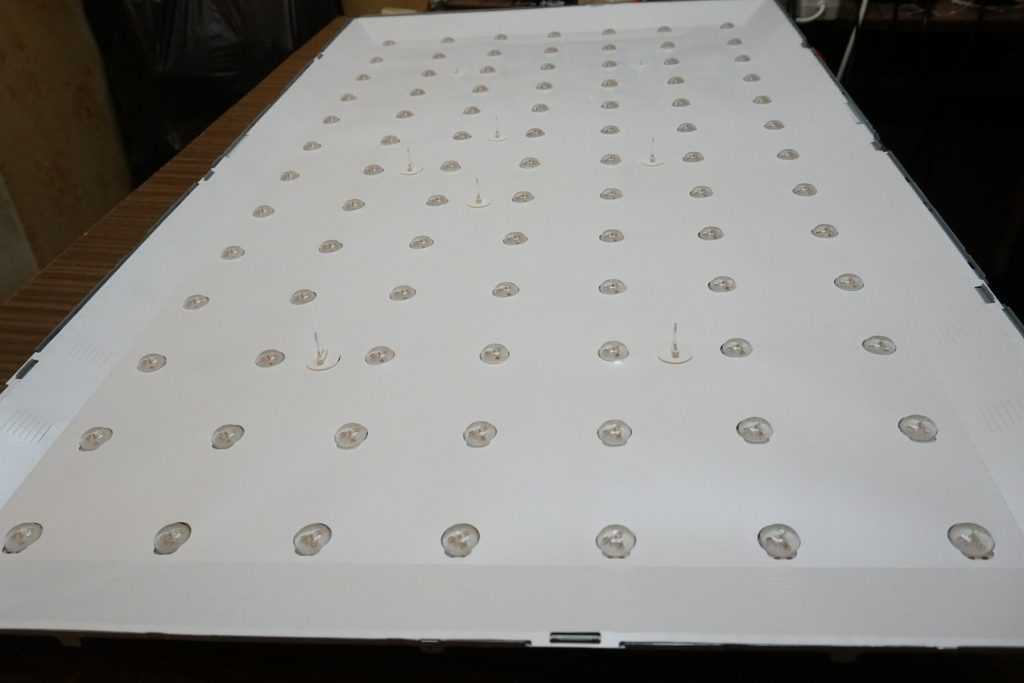

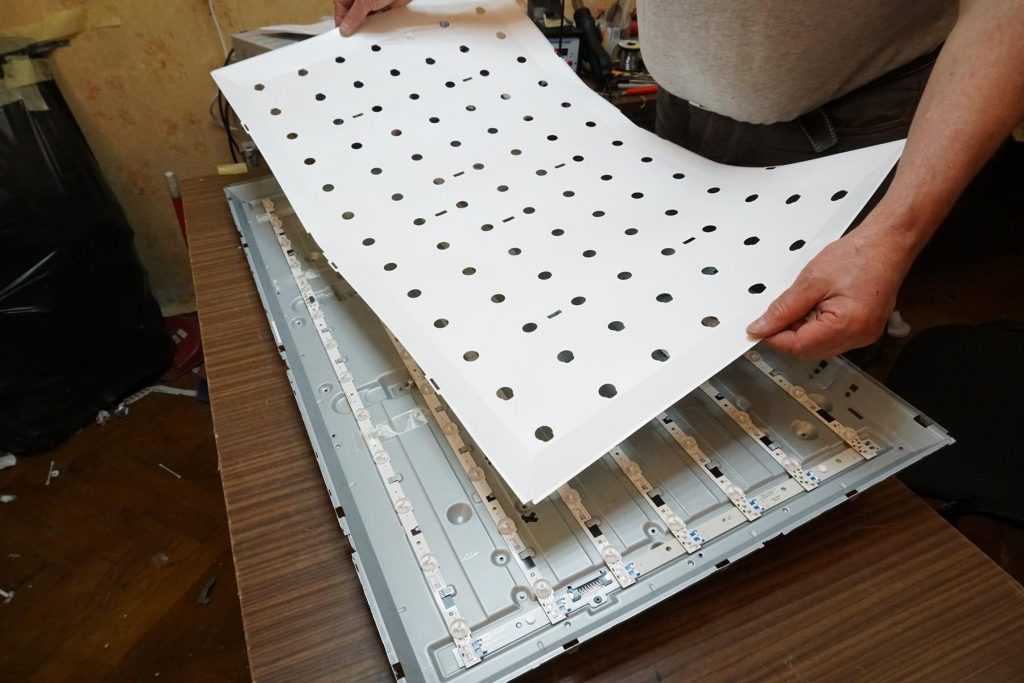

Что бы добраться до подсветки, следует убрать лист заднего отражателя.

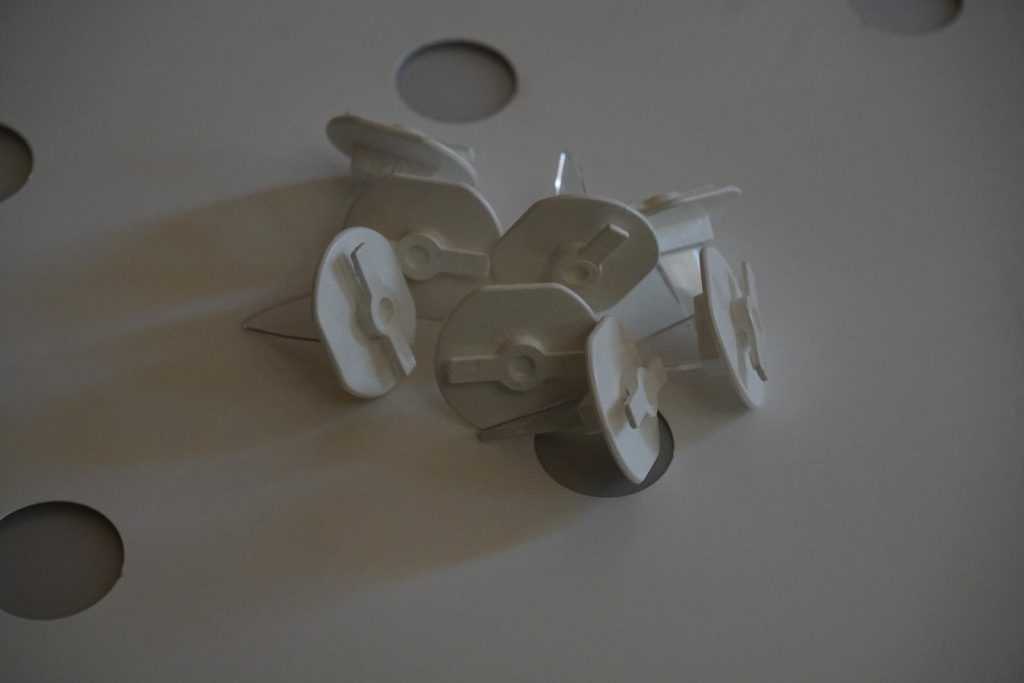

Для этого снимаем пластиковые защелки удерживающие отражатель.

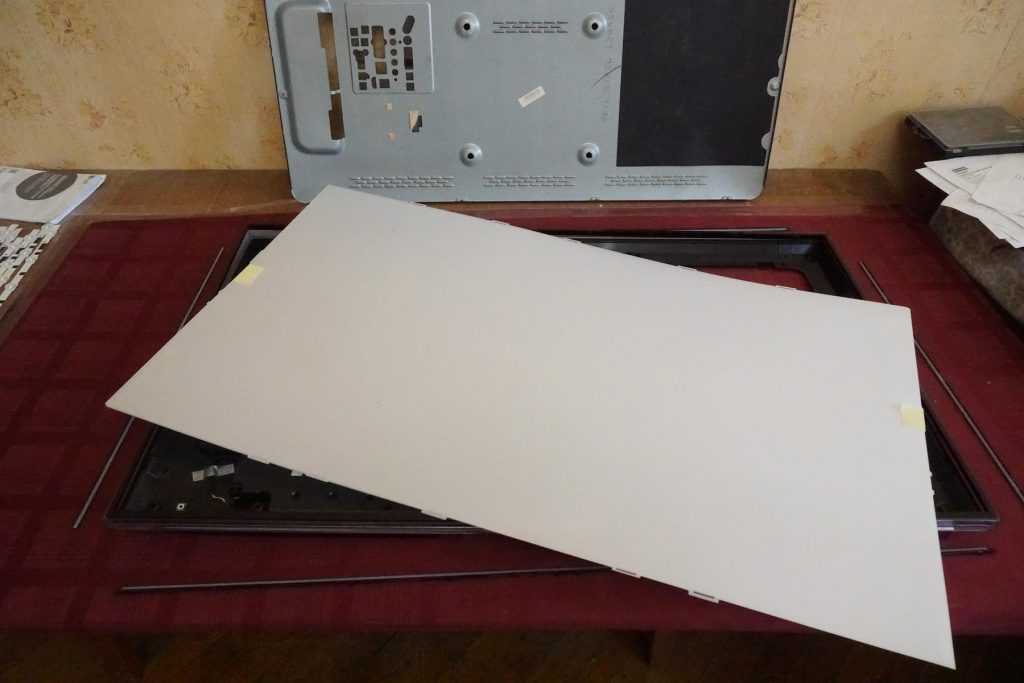

Снимает лист отражателя.
Откладываем отражатель вместе с пластиковыми заглушками в сторону.
Ремонт подсветки телевизора Samsung UE40F6650AB UE40F6650

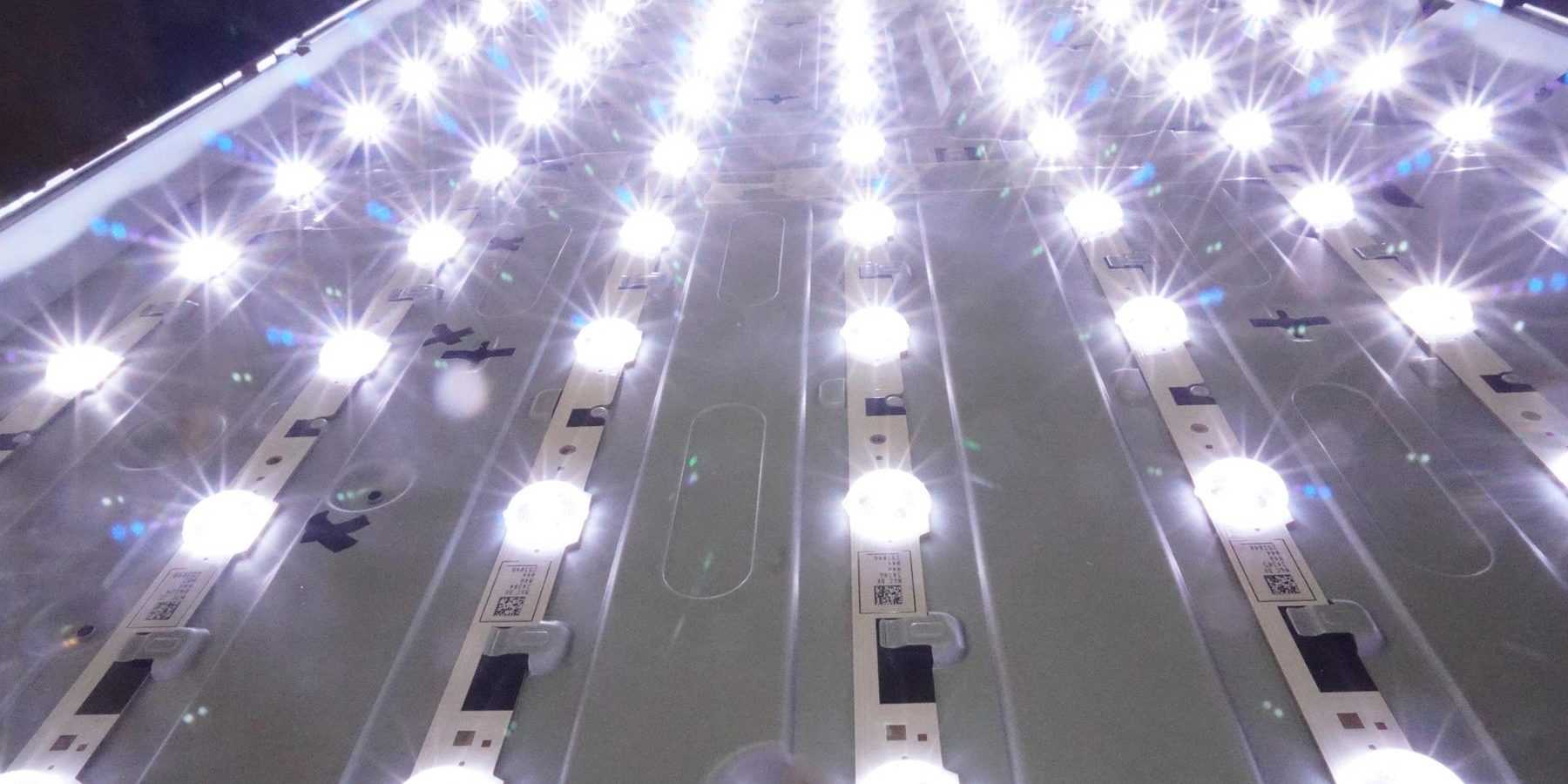

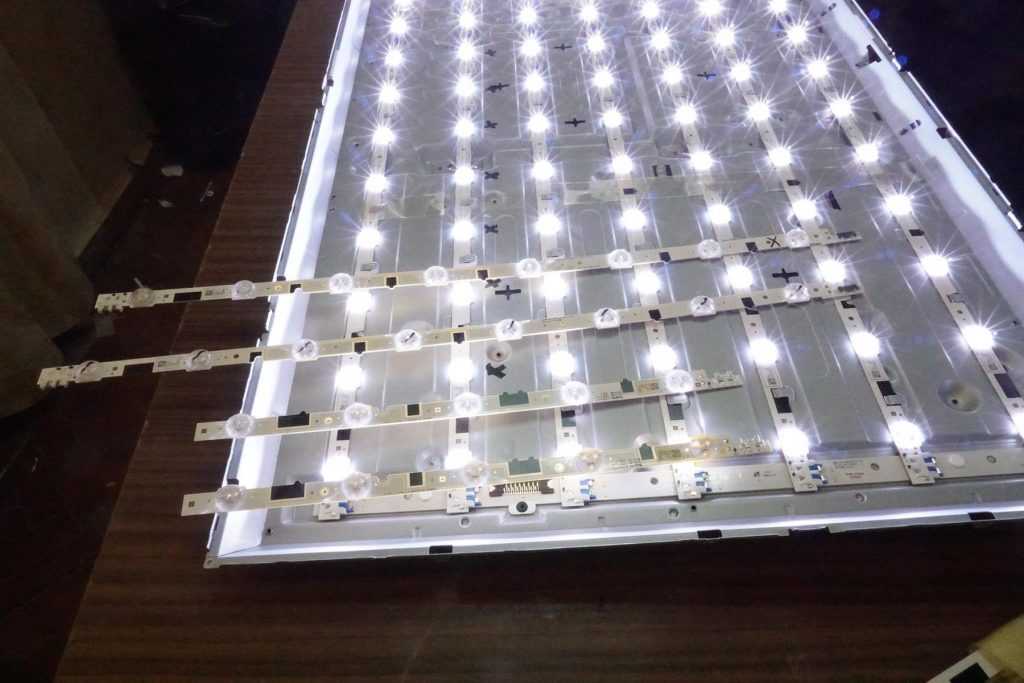

Для ремонта подсветки потребовалось заменить две длинных и две коротких планки светодиодной подсветки.
Все замечательно – осталось собрать ТВ и выдать заказчику.

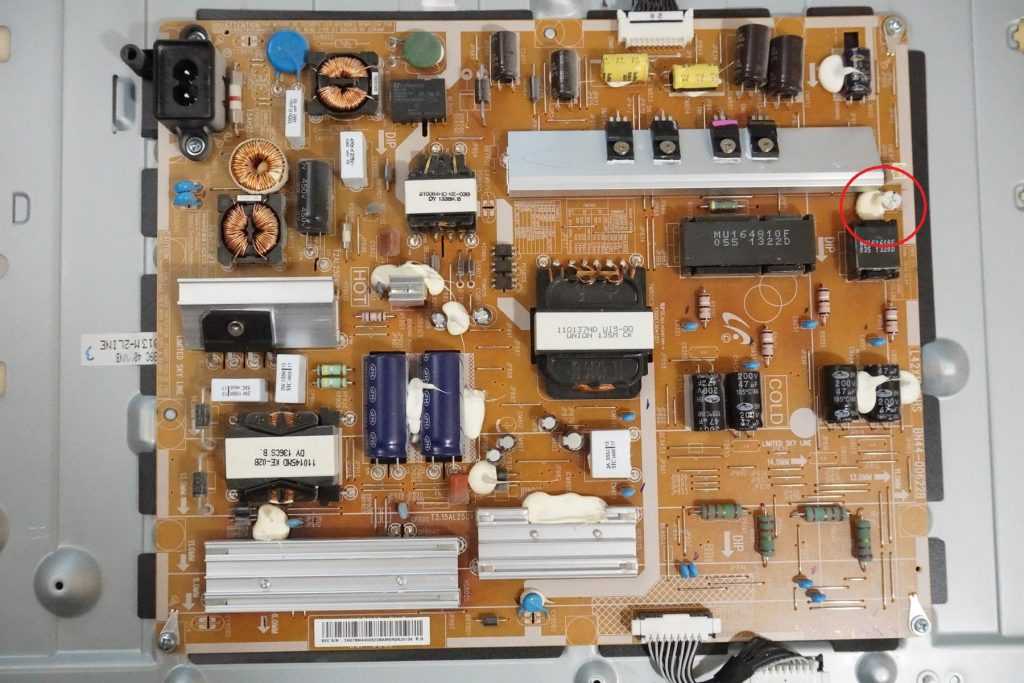

Ограничение тока производится с помощью подстроечного резистора выделенного на рисунке выше.
Заключение
По нашему репортажу может сложится впечатление – что ремонт подсветки простая процедура. Но за кажущейся простотой кроется много моментов, описание которых нельзя уложить в рамки одной статьи. Прежде чем вы решите попытаться самостоятельно произвести ремонт подсветки. Подумайте, что любой скол матрицы превращает телевизор в мусор.
Какие неисправности указывают на то, что без мастера не обойтись
Пользователь может отремонтировать свой телевизор, только в том случае, если неполадки поверхностны и не требуют вскрытия устройства. В остальных случаях рекомендуется обратиться к профессионалам.
Неполадки указывающие, что потребуется помощь мастера:
- Телевизор невозможно включить с ПДУ и панели – специалисты рекомендуют понаблюдать за цветовым индикатором приемника. Если он отключается при попытке нажать кнопку, то, скорее всего неисправность достаточно серьезная, нужно разбирать оборудование, возможно из строя вышел один из модулей. При таких проблемах ремонт телевизоров Samsung должен осуществляться в телемастерской.
- Цвет диода меняется с зеленого на красный – такой симптом, также указывает на то, что проблема в одном из модулей устройства, например, произошел сбой работы адаптера питания и модуль не может работать в нормальном режиме. Эта проблема будет возникать до того момента, пока не устранится причина сбоя: произведется замена транзистора, к примеру, на шасси s62, не будет перебран адаптер питания или другие факторы неполадок.
- Индикатор горит зеленым, телевизор не включается – такая проблема случается из-за неполадок с основной платой. Мастер должен проверить, как поступает на нее напряжение, а также выполняет еще ряд операций для определения причин неисправности.
