SAMSUNG UE40D6100SW. Ремонт, схема, сервис

SAMSUNG LEDModel: UE40D6100SW

Chassis/Version: U68A

Panel: LTJ400HV03-L // LD400CGC-C2

T-CON: KR98BN95005 // V460HK1-C01

LED driver (backlight): integrated into PSU; 253V 280mA

PWM LED driver: SLC3011M

Power Supply (PSU): BN44-00458B

PWM Power: STR-A6052M, SPC7011F (PFC=FA5695N), FSFR1800XSL

MOSFET Power: MDS1653RH

MainBoard: BN41-01604C BN94-05368B

IC MainBoard: SDP1001, SDP94, WT61P805SDP 1001

Тuner: BN40-00211A DT0S403VH083A

Control: Remote: BN59-00507A

Общие рекомендации по ремонту TV LCD LED

Телевизор SAMSUNG UE40D6100SW, как и многие другие электронные устройства, целесообразно начинать ремонтировать с осмотра всех внешних и внутренних элементов.
Иногда по видимым изменениям компонентов устройства есть возможность сделать некоторые выводы и определиться с направлением дальнейшего поиска неисправности ещё до начала проведения необходимых измерений.
О причинах возникновения дефекта и возможных последствиях опытные ремонтники часто догадываются, например, по кольцевым трещинам в пайках выводов элементов, а так же по вздувшимся конденсаторам или сгоревшим до угольной пыли резисторам и другим внешним косвенным признакам.

Если SAMSUNG UE40D6100SW не включается, никакие контрольные лампочки на передней панели не горят и не моргают, следовательно, есть очень большая вероятность неисправности модуля питания . В некоторых случаях может быть неисправен только лишь стабилизатор питания процессора.
Диагностику неисправности модуля питания целесообразно начинать с проверки состояние электролитических конденсаторов фильтров выпрямителей и сетевого предохранителя. Неисправные конденсаторы следует заменить. В случае, если предохранитель сети оборван, необходимо проверить в первую очередь силовые полупроводниковые элементы — выпрямительные диоды и транзисторы , которые часто в таких ситуациях обнаруживаются в состоянии пробоя.

Если при включении телевизора изображение появляется и сразу пропадает, либо отсутствует изначально при включении, но звук есть и другие функции работают, есть большая вероятность неисправности LED-драйвера (преобразователя питания светодиодов подсветки панели LTJ400HV03-L). В таких случаях проверке подлежит и общий модуль питания, в котором следует проверить электролитические конденсаторы фильтра выпрямителя, питающего LED-драйвер.

Материнская плата BN94-05368B подлежит проверке в случае, если нет реакции на пульт и функциональные кнопки, индикатор дежурного режима моргает или горит постоянно. В таких случаях, если исправны преобразователи или стабилизаторы питания микросхем, возможно, необходимо обновление программного обеспечения.Ремонт платы и замена микросхем SDP1001, WT61P805 производятся при наличии необходимого оборудования, и соответствующей элементной базы. Неисправности, связанные с применением технологий пайки процессора BGA можно локализовать методом прогрева.
Неисправность тюнера BN40-00211A DTOS403VH083A устанавливается после проверки ПО и всех питающих напряжений на его выводах.

Внимание! Пользователям и владельцам телевизоров UE40D6100SW, не имеющим соответствующей квалификации, знаний и опыта, категорически не рекомендуем попытки самостоятельного ремонта во избежаниe негативных последствий, которые могут привести к полной неремонтопригодности устройства

Disassembly and Reassembly

This section of the service manual describes the disassembly and reassembly procedures for the LED TV.

WARNING: This LED TV contains electrostatically sensitive devices. Use caution when handling these components.

3-1. Disassembly and Reassembly

Cautions: 1. Disconnect the LED TV from the power source before disassembly.

2. Follow these directions carefully; never use metal instruments to pry apart the cabinet. 3. If there is no additional coment, it is same for all inches.

Description

Picture Description

Screws

1

Place TV face down on cushioned table.

Remove screws from the Stand.

Remove stand.

6001-002621

SCREW-MACHINE

(M4, L8-BLK)

2

Remove the screws of Rear-Cover.

• 46″ / 55″

6003-001782

SCREW-TAPTITE (M4, L12-BLK / THIN HEAD)

• 32″ / 40″

6001-002671

SCREW-MACHINE

Precautions

1. Precautions

1-1. Safety Precautions

Follow these safety, servicing and ESD precautions to prevent damage and to protect against potential hazards such as electrical shock.

1-1-1. Warnings

1.For continued safety, do not attempt to modify the circuit board.

2.Disconnect the AC power and DC power jack before servicing.

1-1-2. Servicing the LED TV

1.When servicing the LED TV, Disconnect the AC line cord from the AC outlet.

2.It is essential that service technicians have an accurate voltage meter available at all times. Check the calibration of this meter periodically.

1-1-3. Fire and Shock Hazard

Before returning the LED TV to the user, perform the following safety checks:

1.Inspect each lead dress to make certain that the leads are not pinched or that hardware is not lodged between the chassis and other metal parts in the LED TV.

2.Inspect all protective devices such as nonmetallic control knobs, insulating materials, cabinet backs, adjustment and compartment covers or shields, isolation resistorcapacitor networks, mechanical insulators, etc.

3.Leakage Current Hot Check (Figure 1-1):

WARNING : Do not use an isolation transformer during this test.

Use a leakage current tester or a metering system that complies with American National Standards Institute (ANSI C101.1, Leakage Current for Appliances), and Underwriters Laboratories (UL Publication UL1410, 59.7).

(READING SHOULD)

NOT BE ABOVE 0.5mA

LEAKAGE

DEVICE

CURRENT

UNDER

TESTER

TEST

TEST ALL

EXPOSED METAL

SURFACES

2-WIRE CORD

*ALSO TEST WITH

PLUG REVERSED

(USING AC ADAPTER

PLUG AS REQUIRED)

EARTH

GROUND

Figure 1-1. Leakage Current Test Circuit

4.With the unit completely reassembled, plug the AC line cord directly into a 120V AC outlet. With the unit’s AC switch first in the ON position and then OFF, measure the current between a known earth ground (metal water pipe, conduit, etc.) and all exposed metal parts, including: metal cabinets, screwheads and control shafts.

The current measured should not exceed 0.5 milliamp.

Reverse the power-plug prongs in the AC outlet and repeat the test.

1-1-4. Product Safety Notices

Troubleshooting

4. Troubleshooting

4-1. Troubleshooting

4-1-1. Previous check

1.Check the various cable connections first.

•Check to see if there is a burnt or damaged cable.

•Check to see if there is a disconnected or loose cable connection.

•Check to see if the cables are connected according to the connection diagram.

2.Check the power input to the Main Board.

3.How to distinguish if the problem is caused by Main board or T-Con.

a. No Video : If the problem is No Video but BLU is on and Indication LED is blinking repeatedly and faster than nomal booting, replace the T-Con board.

b. Distorted Picture : Check the inner patterns.

• For All mode

GenoaP

Napoli Pre

Napoli post

Piocture

Problem

OK

OK

OK

NG

Main board or Signal Source

NG

OK

OK

NG

Main board

NG

NG

OK

NG

Main board or FRC setting

NG

NG

NG

NG

Main or LVDS cable or T-con or Panel

• Only for HDMI mode (additional check)

HDMI


Problem

OK

NG

There is no problems after HDMI IC check HDMI source or HDMI jack.

NG

NG

There is no problems before HDMI IC check GenoaS pattern or LVDS cable or T-con.

•How to check inner pattern?

1.Factory mode(Mute  1  8  2  Power on when TV is in ‘Stand-by mode’)

2.Move to SVC menu.

3.Move to Test Pattern.

4.Check inner patterns.

(This model only support FBE, READ PRE, READ POST)

SAMSUNG UE32D6100SW циклическая перезагрузка — SAMSUNG

AleksandrBurkov


1,007

  • Профессионал
  • Мастер

  • 1,007

  • 1,580 posts
  • Website URL: http://tv.tehnika-nk.ru/
  • Город : Нижнекамск
  • Род занятий: телемастер, рыбак
  • Программатор: ENTT, TL866A, AVR…
  • Осциллограф: С1-73, DSO

AleksandrBurkov


1,007

  • Профессионал
  • Мастер

  • 1,007

  • 1,580 posts
  • Website URL: http://tv.tehnika-nk.ru/
  • Город : Нижнекамск
  • Род занятий: телемастер, рыбак
  • Программатор: ENTT, TL866A, AVR…
  • Осциллограф: С1-73, DSO

Sardor


14

  • Новичок
  • Участники

  • 14

  • 16 posts
  • Город : Узбекистан
  • Род занятий: Рыбак-Инженер
  • Программатор: Ufpi
  • Осциллограф: HUNG CHANG 5510

AleksandrBurkov


1,007

  • Профессионал
  • Мастер

  • 1,007

  • 1,580 posts
  • Website URL: http://tv.tehnika-nk.ru/
  • Город : Нижнекамск
  • Род занятий: телемастер, рыбак
  • Программатор: ENTT, TL866A, AVR…
  • Осциллограф: С1-73, DSO

AleksandrBurkov


1,007

  • Профессионал
  • Мастер

  • 1,007

  • 1,580 posts
  • Website URL: http://tv.tehnika-nk.ru/
  • Город : Нижнекамск
  • Род занятий: телемастер, рыбак
  • Программатор: ENTT, TL866A, AVR…
  • Осциллограф: С1-73, DSO

AleksandrBurkov


1,007

  • Профессионал
  • Мастер

  • 1,007

  • 1,580 posts
  • Website URL: http://tv.tehnika-nk.ru/
  • Город : Нижнекамск
  • Род занятий: телемастер, рыбак
  • Программатор: ENTT, TL866A, AVR…
  • Осциллограф: С1-73, DSO

AleksandrBurkov


1,007

  • Профессионал
  • Мастер

  • 1,007

  • 1,580 posts
  • Website URL: http://tv.tehnika-nk.ru/
  • Город : Нижнекамск
  • Род занятий: телемастер, рыбак
  • Программатор: ENTT, TL866A, AVR…
  • Осциллограф: С1-73, DSO

verniy68


567

  • Профессионал
  • Модераторы

  • 567

  • 543 posts
  • Город : Лиски
  • Род занятий: рем.быт.радиоаппаратуры
  • Программатор: Ch441A;TL866II PLUS;EZP2010
  • Осциллограф: пока нет

AleksandrBurkov


1,007

  • Профессионал
  • Мастер

  • 1,007

  • 1,580 posts
  • Website URL: http://tv.tehnika-nk.ru/
  • Город : Нижнекамск
  • Род занятий: телемастер, рыбак
  • Программатор: ENTT, TL866A, AVR…
  • Осциллограф: С1-73, DSO

verniy68


567

  • Профессионал
  • Модераторы

  • 567

  • 543 posts
  • Город : Лиски
  • Род занятий: рем.быт.радиоаппаратуры
  • Программатор: Ch441A;TL866II PLUS;EZP2010
  • Осциллограф: пока нет

AleksandrBurkov


1,007

  • Профессионал
  • Мастер

  • 1,007

  • 1,580 posts
  • Website URL: http://tv.tehnika-nk.ru/
  • Город : Нижнекамск
  • Род занятий: телемастер, рыбак
  • Программатор: ENTT, TL866A, AVR…
  • Осциллограф: С1-73, DSO

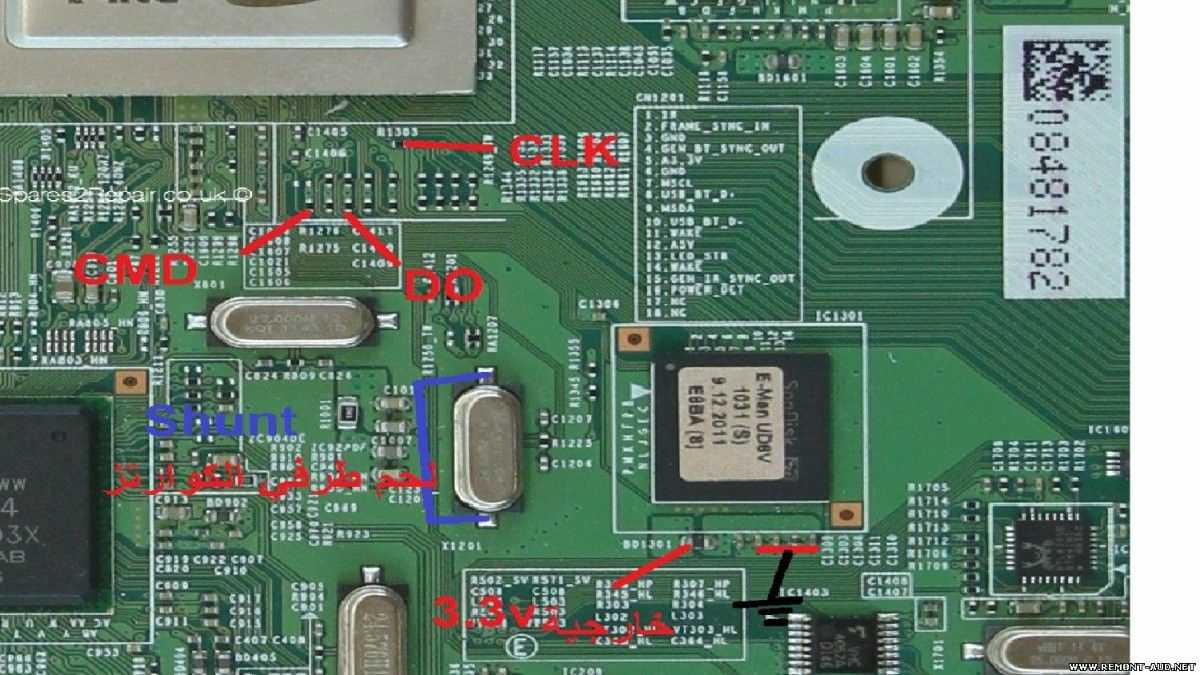

BN41-01604C прошивка

Наличие прошивок, версия прошивки BN41-01604C v1007.1, v1008.0, v1009.1, v1010.3, v1011.5, v1012.1, v1013.0, v1013.1, v1014.0, v1016.0, v1017.1, v1023.0, v1026.0, v1027.0, v1028.0

Если не включается майн BN41-01604C, то можете отправить нам на ремонт плату. Отремонтируем ее с последующей проверкой на нашем телевизоре. При ремонте микросхемы меняются на новые, что дает гарантию дальнейшей долгой работоспособности телевизора. Условия и цены можно узнать по обратной связи в правой колонке.

BN41-01604C купить

Версию прошивки BN41-01604C, нужно смотреть не на шильдике, а в сервисном режиме. Телевизор в процессе эксплуатации могли не раз обновлять по прошивке после заводской. Войти в сервис: в дежурном режиме пультом набрать Info – Menu – Mute – Power. В верхней строке будет написана версия прошивки.
