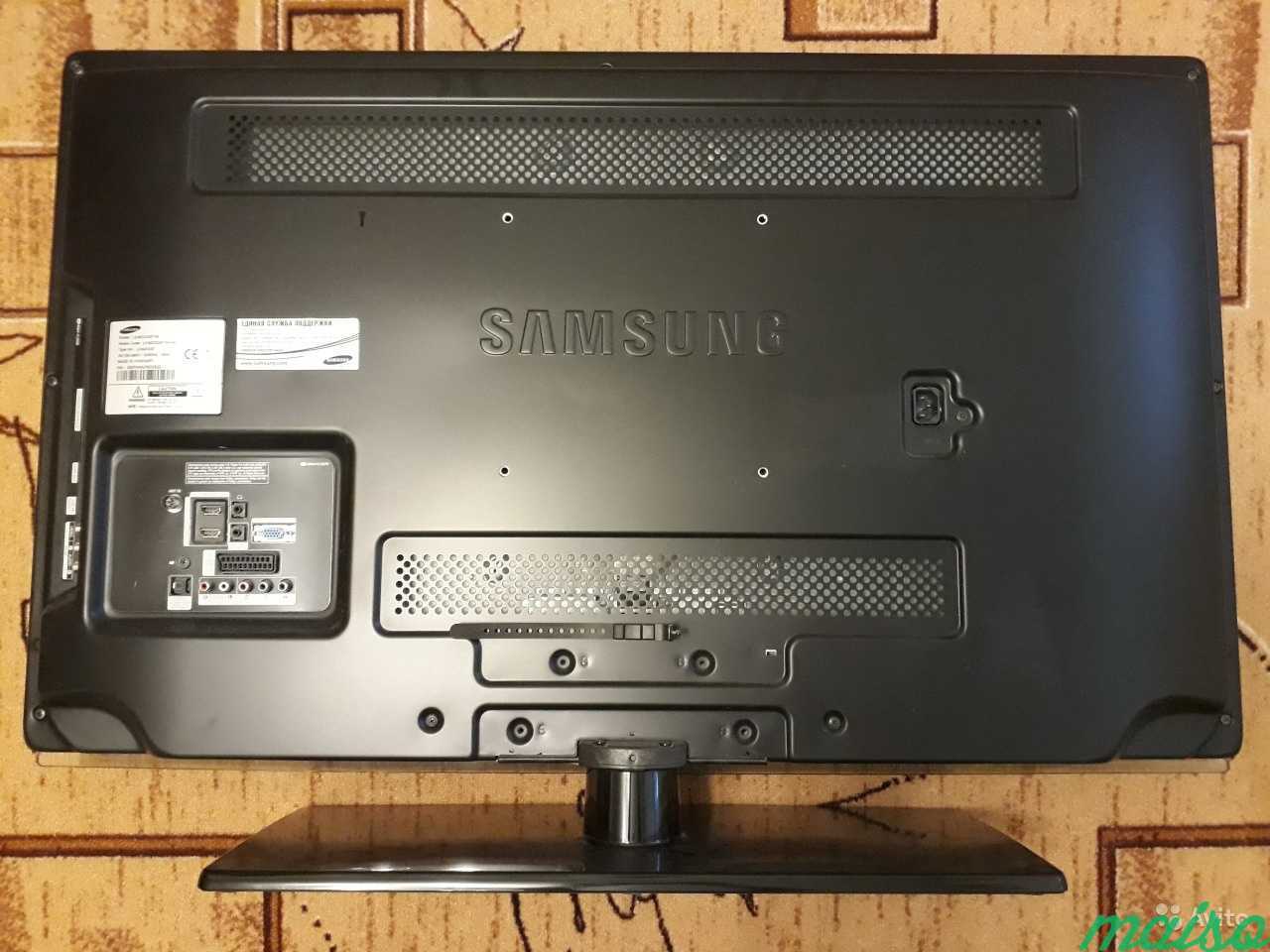

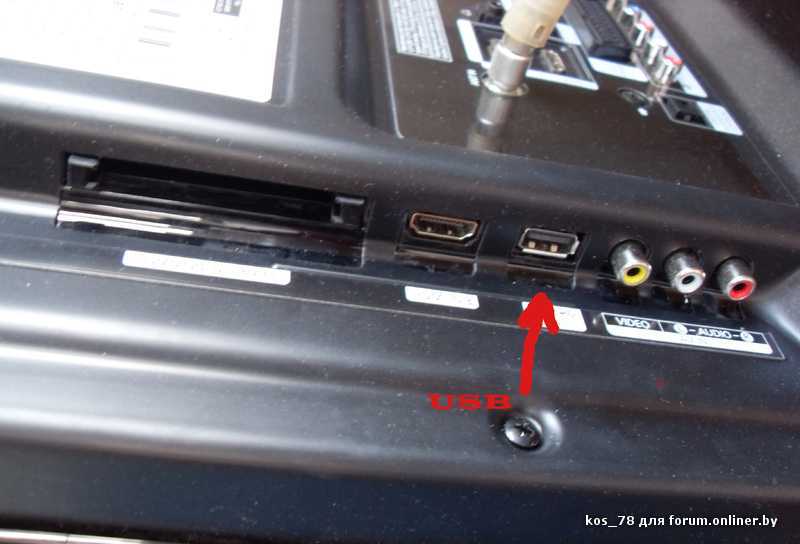

SAMSUNG LE26R72B. Ремонт, схема, сервис

SAMSUNG Model: LE26R72B LE26R72BX

Chassis/Version: GBD26KE

Panel: T260XW02 // LTA260W2-L13

Inverter (backlight): HIU641C HPC-1561D

PWM Inverter: BD9766FV

Power Supply (PSU): BN96-03058A

PWM Power: VIPer22A , 4863-2/G0622 , F9222L

MOSFET Power: FDD5614P, FQD30N06L

MainBoard: BN41-00680C

Тuner: BN40-00079A

Общие рекомендации по ремонту TV LCD

Внешний осмотр внешних и внутренних элементов целесообразно проводить своевременно до начала операций по их демонтажу.
По некоторым внешним признакам изменения состояния некоторых элементов иногда появляется возможность сделать предположения о характере дефекта, а так же определить дальнейшее направление поиска неисправности.
В большинстве случаев о причинах возникновения дефекта и возможных последствиях ремонтник может догадаться по характерным признакам типовых дефектов телевизоров, например, образовавшимся кольцевым трещинам в пайках выводов элементов, вздутым конденсаторам фильтра выпрямителей, обуглившимся резисторам и другим элементам схемы.

В случае, когда LE26R72B не включается, не реагирует на пульт и кнопки передней панели, не моргает лампочками и не подаёт никаких признаков работоспособности, вероятно в данном случае неисправен модуль питания BN96-03058A.
При отсутствии вспухших конденсаторов фильтра вторичных выпрямителей, диагностику блока питания следует начинать с проверки предохранителя и, при его обрыве, необходимо в первую очередь проверить все силовые полупроводниковые элементы первичной цепи — диоды и транзисторы на вероятность лавинного или теплового пробоя.Следует помнить, что в практике ремонта обычно силовые ключи в импульсных источниках питания (ИИП) не выходят из строя по причине своего плохого качества и, в таких случаях, необходимо искать причину, которая привела к сбою в работе и спровоцировала пробой ключа. Чаще всего виновниками аварии являются высохшие электролитические конденсаторы или оборванные резисторы в первичной цепи, либо может быть неисправной сама микросхема ШИМ-контроллера . Необходимо так же проверить все полупроводниковые элементы схемы стабилизации в первичной и вторичной цепи.

В тех случаях, когда у телевизора SAMSUNG LE26R72B пропало изображение, а звук есть и все остальные функции работоспособны, есть вероятность неисправности инвертора (преобразователя для питания ламп подсветки). При включении телевизора, изображение может ненадолго появиться и сразу же пропасть

Необходимо учитывать, что с такими проявлениями выходят из строя и сами лампы, неисправность которых выявить можно заменой, подключив для диагностики в разъёмы заведомо исправные и подходящие по мощности.
При отключении защиты инвертора (для обеспечения возможности диагностики) необходимо соблюдать особую осторожность ввиду риска выхода из строя силовых элементов. После окончания всех ремонтных работ следует обязательно восстановить цепи защиты для полноценной и безопасной дальнейшей эксплуатации телевизора пользователем

Диагностика и ремонт материнской платы BN41-00680C обычно начинается с проверки работоспособности стабилизаторов и преобразователей питания чипов модуля. В некоторых случаях требуется обновление программного обеспечения (ПО).
При подозрении на неисправность тюнера BN40-00079A, в первую очередь необходимо убедиться корректности программного обеспечения, а так же в наличии нужных уровней напряжений питания на соответствующих выводах тюнера.

Ещё раз напоминаем пользователям! Попытки самостоятельного ремонта телевизора SAMSUNG LE26R72B без соответствующей квалификации и опыта могут привести к его полной неремонтопригодности!

Решено SAMSUNG LE32B530P7W пропадает подсветка через 1 сек

модель платы инвертора H32F1-9DY модель телека LE32B530P7W шим BD9893F тр-ры инвертора QGAH02094 2 вторички. узлы защит 2 операционника KIA358F MAIN BOARD saturn4 DTV REV code bn41-01165b matrix 7b9k173931 a02 invertor H32F1 9DY BN44-00261B TRANSFORMER INVERTOR QGAH02094 NY0939GB

Что было сделанно: 1 проверка напряжений на коннекторе Б/П — В норме (соответствуют схеме) 2 Прозвонка выходных тр-в инвертора первичка 11-12 ОМ вторичка 820-830Ом (каждая вторичная обмотка) у обоиз тр-в. 3 проверка ламп подсветки путем подключения внешнего инвертора от принтера HP. (питание этого инвертора 12-22в) — Лампы живы, нет чергого напыления и нет розового оттенка ламп, разгерметизации нет. 4 путем анализа схемы инвертора вышел на UI802/A KAI358F (путем отключения джампера JW154 на плате, канал SD, контроль выходного нап-я инвертора. подсветка заработала ) 5 заменил операционник на LM358 SMD корпус, телек проработал минут 30-40 и снова потух.(похоже LM358 снова умерла) Подсветка вкл. на секунду и гаснет. 6 Обвязка вторичных обмоток трансов целая, диодные сборки и конденсаторы(отпаивал и проверял каждый кондер не тестере) 7 сильно греются силовые ключи инвертора 5N50U0 (исправны проверил тестером ( ссылка скрыта от публикации /) 8 Проверена обвязка ключей — исправна вся мелочь.

Сделал Следующее: микру UI802/A/В пока не менял. Отключил канал SD от входа микры, и нагрузил со стороны диодных сборок цепь баланса на резистор 470к. Далее замерил напряжение в точке SD со стороны диодных сборок. плавает от 6,5 до 9,3в постоянка. Далее отключил кондеры CI851 CI853 CI855 CI857 CI859 CI861 напряжение 6,5-7в постоянка.. Далее кондеры подключил CI859 CI861 напряжение 6,5 Далее кондеры подключил CI855 CI857 напряжение плавает 6,5-9,3в Далее кондеры подключил CI851 CI853 напряжение 6,5 Получается нижняя по схеме обмотка тр-ра TI801 QGAH02094 дает плавающее напр-е дисбаланса до 9,3в. Отключал и подключал поочереди кондеры CI855 CI857 напр-е плавает. То 6,5-7в то до 9,3 плавно нарастает. Читал, что на телеках 15-20 дюймов напр-е обратной связи OVP (контроль выходного напр-я инвертора, она же схема баланса выхода ) должно быть не более 2В. Как на 32 дюйма- не знаю. Здесь ее роль (OVP ) выполняет операционник UI802/A.

Что делать дальше? Подгрузить резистором 50-100к косячную обмотку и выровнять потенциал до 6,5-7в? Может быть времязадающая цепь ШИМ UI801 BD9893F (которая отвечает за поджиг ламп)несправна? (где она находится?)

Восстановил все связи кроме кондеров CI855 CI857 подключил джампер к ОУ резистор 470к оставил, напр-е на SD 2.5v DC. Вопрос, как можно оставить в работе тр-р TI801 QGAH02094 и надолго ли его хватит? Просто изъять CI855 CI857 и все?
