SAMSUNG LE32B450C4W включается без подсветки
Телевизор включается с пульта и локальной клавиатуры без подсветки. Реакция на пульт и клавиатуру адекватная. Переходит в дежурный режим и обратно, судя по свечению светодиода на передней панели. Изображение не просматривается, звука нет. При отсоединенном разъеме с блока питания на Main Board подсветка появляется.
Состав шасси:
Model : SAMSUNG LE32B450C4WMain Board: BN94-02690H (BN41-01165A)Cpu: под радиаторомEeprom: AT24C1024K41511630G-HCE7Spi Flash: MX25L6405DMI-12G (2 шт.)Submicom: WT61P8T-con: 320AP03C2L V0.2.POWER BOARD INVERTER: BN44-00260C FSP118-3PI01В составе FAN6961, STR W6252, BD9893FMATRIX: LTF320AP06
Блок питания переходит в рабочий режим по команде с майна. Напряжения STB5.3V, +13V, +5.3V в норме. Отсутствует команда на включение инвертора на 23 выводе разъема CNM802. Ключ на материнке постоянно открыт, сажая этот вывод на землю и, тем самым, блокируя подсветку. Если искусственно обеспечить на выводе 23 высокий потенциал, подсветка появляется.

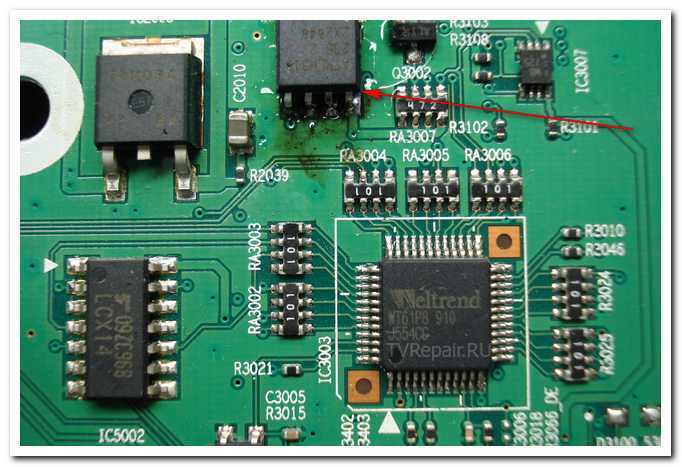

Предполагая, что за функцию управления подсветкой отвечает энергонезависимая память, была демонтирована м/с IC3001 — 24C1024 (маркировка 2GB). Память успешно прочиталась программаторами Postal 3 и Triton, но прописать в себя другое содержимое упорно отказывалась. Установка нового чипа Eeprom, прошитого FF, восстановила работоспособность телевизора.
Потребовалась лишь начальная настройка телевизора: выбор страны, языка, поиск каналов, чтобы привести аппарат в полностью рабочее состояние.
В процессе ремонта использовалась:
Схема блока питания bn44-00260a
