Блок питания
Принципиальная схема блока питания (БП) показана на рис. 5. БП выполнен на базе широтно-импульсного модулятора N811 (TDA4605) и ключевого транзистора V840. Микросхема обеспечивает управление ключевым транзистором, контроль входного и выходного напряжений блока питания, защиту от перегрузки, перенапряжения и перегрева. В микросхему встроен датчик температуры.
Назначение выводов микросхемы TDA4605 приведено в табл. 1.
Таблица 1
| Номер вывода | Напряжение в нормальном режиме работы, В | Описание |
| 1 | 0,4 | Регулирующий вход. Информация о выходных напряжениях БП снимается с обмотки 5-7 трансформатора и сравнивается с внутренним опорным напряжением. В зависимости от результата сравнения, изменяется ширина выходных импульсов на выв. 5. Возможны следующие режимы работы микросхемы — нормальный, режим максимальной нагрузки, короткое замыкание, холостой ход |
| 2 | 1,3 | Контроль тока первичной обмотки. Информация о токе через обмотку снимается с помощью внешней RC-цепи |
| 3 | 2,4 | Контроль напряжения первичной цепи. При недостаточном входном напряжении выход микросхемы блокируется |
| 4 | Общий | |
| 5 | 3,7 | Выход модулятора. Подключается к затвору выходного транзистора |
| 6 | 12,4 | Питание микросхемы. Это напряжение используется также для формирования внутренних опорных напряжений |
| 7 | 2,3 | Вход для подключения внешнего конденсатора безопасного запуска, обеспечивает плавное нарастание выходных напряжений блока питания |
| 8 | 0,4 | Детектор нуля. Вход обратной связи для определения момента перехода напряжения вторичной обмотки через нуль. Используется для контроля насыщения сердечника трансформатора |
Питание микросхемы (выв. 6) в рабочем режиме осуществляется с выв. 6 трансформатора через элементы L819 и VD819, а в режиме запуска — через R802. Микросхема начинает работу при достижении на выв. 6 напряжения 12±1 В. При его снижении до 5 В микросхема отключается. Защита от пониженного напряжения выходных цепей срабатывает при уменьшении напряжения на выв. 6 до 7 В, от повышенного — при достижении 16 В. Защита от перегрева срабатывает при температуре кристалла микросхемы 150°С. Защита от пониженного входного напряжения срабатывает при уменьшении потенциала на выв. 3 до ±0,035 В. В нормальном режиме блок питания работает на частоте 200 кГц, в дежурном режиме — 20…40 кГц.
Блок питания вырабатывает следующие напряжения:
- +135 В — питание строчной раз
- +16 В-питание УМЗЧ;
- +5 В-1 — питание микропроцессора, фотоприемника, ЭСППЗУ;
- +5 В-2 — питание тюнера;
- +8 В — питание микросхем, буферных усилителей и т.п.
Переход в дежурный режим БП осуществляется по сигналу STD BY от микроконтроллера (выв. 17 N001), при этом транзистор V862 шунтирует управляющий вход стабилизатора N851, что приводит к отключению напряжения +5 В-2.
Дополнительно по ремонту mainboard

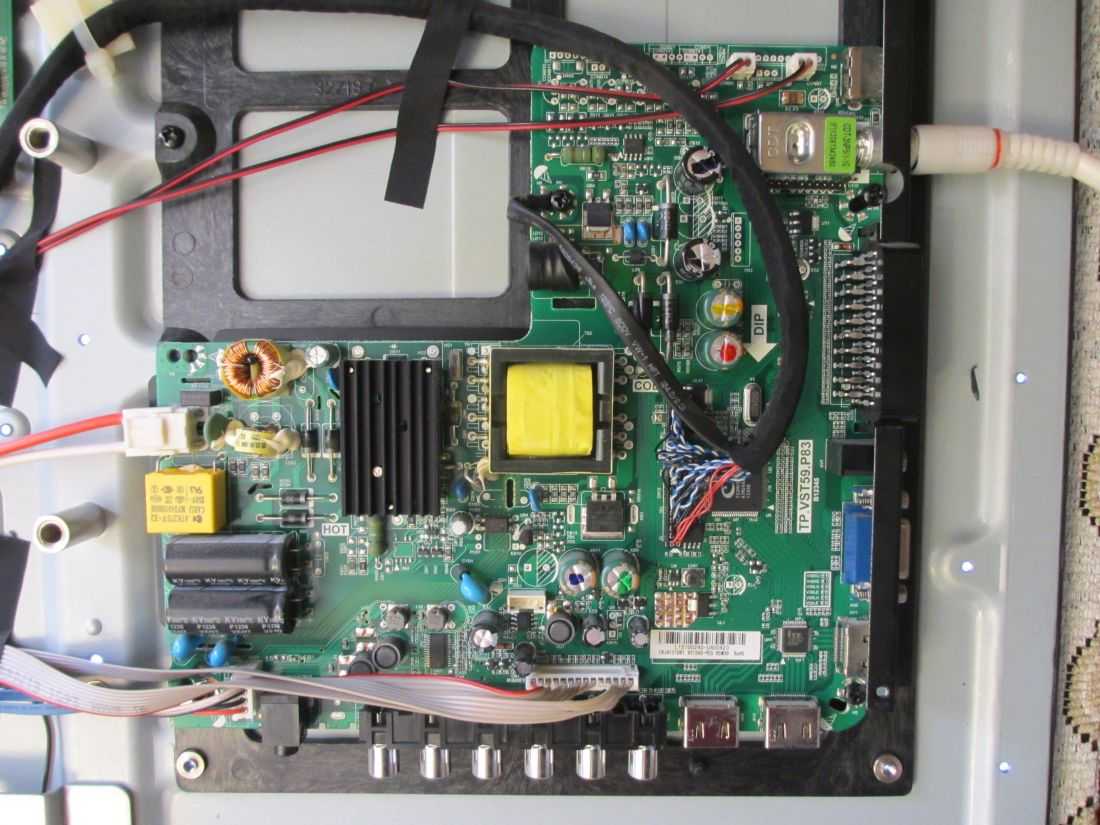

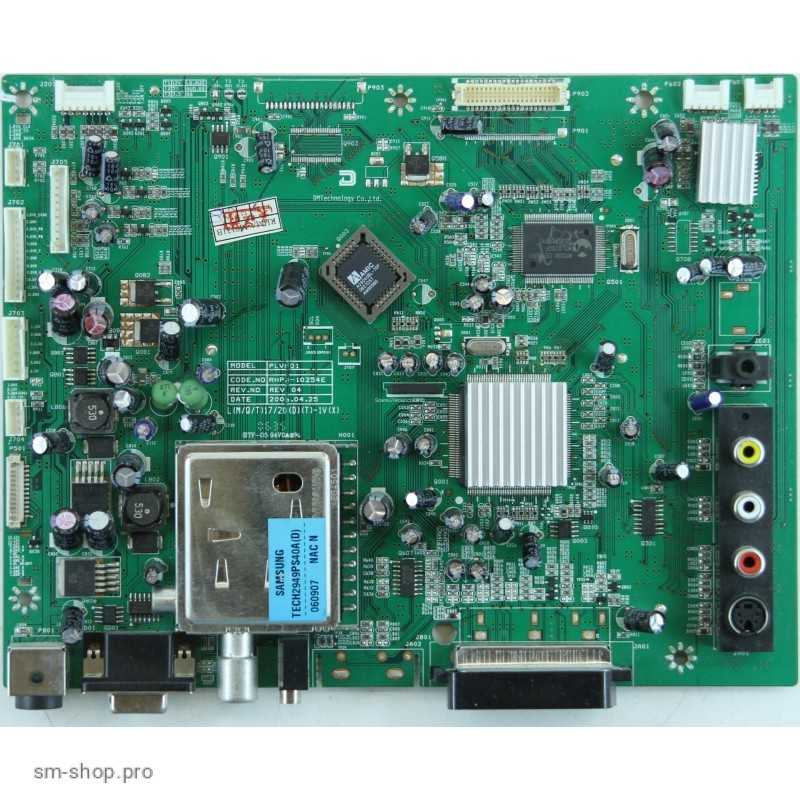

Внешний вид MainBoard TP.S512.PB83 показан на рисунке ниже:
TP.S512.PB83 может применяться в телевизорах:
AKAI LEA-39V51P (Panel LC390TA2A 902-P05-390H ), DEXP 40A7000 (Panel C400F13-E2-C), DEXP F39B7100E (Panel T390HVN04.0 CX390DLEDM), DEXP H32B7000C (Panel T320XVN02.9 C320X14-E2-A), DEXP F42B7000ED (Panel CX420DLEDM), DEXP F32C7000B (Panel BOEI320WU1), DEXP F32C7100B/W F32C7100 (Panel BOEI320WU1)
, DEXP 32A7000 (Panel BOEI320WU1), DEXP 42A7000 (Panel CX420DLEDM), DEXP F32B7000B (Panel BOEI320WU1), DEXP H39D7000E (Panel CX390DLEDM), DEXP F40B7000C (Panel C400F13-E2-C), DEXP H32B3200CD (Panel HV320WX2-201), HAIER LE28F6000T (Panel A275HD1A01-2 / LVW280CSDO E2 V2)
, HAIER LE32F6000T (Panel ST3151A05-8 LVW320CSDX E13 V2), MYSTERY MTV-4025LT2 (Panel CX400DLEDM), SHIVAKI STV-32LED13 (Panel SV320SHD PDL320TU2A X41), SHIVAKI STV-42LED16 (Panel V420HJ-P01), SHIVAKI STV-32LED14 (Panel CX315DLEDM AJ32TO3), SHIVAKI STV-40LED13W (Panel V400HJ6PE1-C2)
, SHIVAKI STV-32LED15 (Panel HV320WHB-N80), SUPRA STV-LC32T440WL (Panel C320X14-E13-H), SUPRA STV-LC32T900WL (Panel LC320TU3A), SUPRA STV-LC40T900FL (Panel 1080p Full HD 1920×1080), THOMSON T32D15DH-01B (Panel LVW320CSDX E13 V30), THOMSON T28D15DH-01B (Panel LVW280CSDE E3 V5), THOMSON T32D16DH-01W T32D16DH (Panel LVW320CSDX E19 V28), THOMSON T43D16SF-01B T43D16SF (Panel LVF430LGDO E2 V18).
Основные особенности устройства SUPRA STV-LC32LT0070W:
Установлена матрица (LED-панель) PT320AT01-1.Для питания светодиодов подсветки используется преобразователь, совмещённый с основной платой TP.S512.PB83, управляется ШИМ-контроллером SN510P. В качестве силовых элементов LED-драйвера применяются ключи типа AOD4454.
Модуль питания совмещён с MainBoard и выполнен по схеме обратноходового преобразователя напряжения AC/DC c использованием микросхем PWM SOT23-6.MainBoard – основная плата (материнская плата) представляет собой модуль TP.S512.PB83, с применением микросхем CPU:
Ближайшие в таблице модели:
HUAYU
Установить сопряжение этого ПДУ возможно с любым телевизором, будь то старенький Филипс или Самсунг последней модели. Процесс сопряжения с экраном одинаковый:
- Нажимаем кнопки «POWER» и «SET» на HUAYU, что вводит УДПУ в режим программирования. При сопряжении оборудования на приборе ДУ будет постоянно гореть индикатор.
- Команда задается кнопкой «VOL».
- Выйти из режима настройки можно кнопкой «SET».
Устройства для дистанционного управления этого производителя подходят для управления LCD и LED телевизорами. Такая схема подойдет для настройки пультов от фирмы Unimak, которые также достаточно распространены среди покупателей ПДУ.
Что такое универсальный пульт
Если вы стали счастливым пользователем цифрового телевидения, то в вашей квартире появился новый прибор с пультом ДУ – приставка-ресивер. И чтобы не добавлять в обиход ещё один ПДУ, давайте разберёмся, как пользоваться универсальным пультом.
Несмотря на все прорывы в технологиях, приборы ПДУ совсем не изменились. Они могут иметь разную форму, но конструкция любого пульта по-прежнему состоит из корпуса, электронной схемы, кнопок, светодиодов, а также источника автономного питания.
Универсальный пульт имеет идентичное внутреннее устройство, только его можно настроить на управление сразу несколькими устройствами. Например, купив такой прибор, можно убрать телевизионный, приставочный и мультимедийный пульт в шкаф, а все их функции прописать в универсальный ПДУ.
Информация Прошивки ТВ Схемы ТВ Справочники Маркировка Корпуса Программирование Аббревиатуры Частые вопросы Ссылки по ремонту
Это информационный блок по прошивкам и схемам
Содержит основные технические рекомендации и советы поиска по разделам сайта необходимые файлы — принципиальные схемы, прошивки, программы, маркировку компонентов, базы данных
Обратите внимание и на другие темы по ремонту где расположены советы и секреты мастеров, измерения, принцип работы, методы диагностикиб устранение неисправностей и способы входа в сервисный режим (сервисное меню)
Где скачать прошивку телевизора ?
Часть прошивок (Firmware) отсортирована и находится в разделе прошивки жк телевизоров. Некоторые прошивки размещены непосредственно в сообщениях форума. Поэтому если не нашли на данную модель, запрашивайте в соответствующем разделе. Наиболее часто запрашивают следующие марки:
Учитывайте, что большинство схем, прошивок и сервисных мануалов уже закачаны на сайт. Если Вы будете запрашивать уже имеющуюся документацию, Вы будете проигнорированы, либо ваш аккаунт будет отключен.
Где скачать схему телевизора ?
Если Вы не нашли схему, Вы можете запросить её форуме, но учитывайте, что сайт содержит огромное количество схем как в темах, так и в каталогах. Наибольшая часть архивов находится здесь:
Учитывайте, что большинство схем, прошивок и сервисных мануалов уже добавлены на сайт. Если Вы будете запрашивать уже имеющиеся файлы, Вы будете проигнорированы, либо ваш аккаунт будет отключен модераторами.
Где скачать справочник ?
На сайте размещены справочники по транзисторам, микросхемам, шасси, lcd-панелям, по маркировке smd-компонентов, и другие. Наиболее часто запрашивают:
Программирование микросхем памяти и микроконтроллеров
При ремонте аппаратуры это делают как отдельным программатором подключенным к чипу, так и через встроенные интерфейсы типа USB, eMMC, UART, JTAG и тд. Programmer (программатор) — устройство для записи (считывания) информации в память микросхем или другое устройство. Чаще всего, мастера выбирают:
- Postal-2, 3 — универсальный программатор по протоколам I2C, SPI, MW, IСSP и UART. Подробно — Программатор Postal — сборка, настройка
- TL866 (TL866A, TL866CS) — универсальный программатор через USB интерфейс
- CH341A — самый дешевый (не дорогой) универсальный программатор через USB интерфейс для FLASH и EEPROM микросхем
- RT809H — универсальный программатор EMMC-Nand, FLASH, EEPROM памяти через интерфейсы ICSP, I2C, UART, JTAG
- JTAG адаптеры — используются для программирования и для отлаживания прошивок
Так-же на форуме подробно рассмотрены вопросы программирования контроллеров часто используемых в любительских проектах (PIC, AVR и тд)
Желающим подключиться к обсуждениям
После регистрации аккаунта на сайте Вы сможете опубликовать свой вопрос или отвечать в существующих темах. Участие абсолютно бесплатное.
Ответ в тему ROLSEN RL-32L1001U. RSAG7.820.2076/ROH VER.B. Дамп SPI-FLASH как и все другие советы публикуются всем сообществом. Большинство участников это профессиональные мастера по ремонту и специалисты в области электроники.
Как найти нужную информацию ?
Возможность поиска по всему сайту и файловому архиву появится после регистрации. В верхнем правом углу будет отображаться форма поиска по сайту.
По каким маркам можно спросить ?
По любым. Наиболее частые ответы по популярным брэндам — LG, Samsung, Philips, Toshiba, Sony, Panasonic, Xiaomi, Sharp, JVC, DEXP, TCL, Hisense, и многие другие в том числе китайские модели.
Что еще я смогу здесь скачать ?
При активном участии в форуме Вам будут доступны дополнительные файлы и разделы, которые не отображаются гостям — схемы, прошивки, справочники, методы и секреты ремонта, типовые неисправности, сервисная информация.
LG 32LS562T. Ремонт, схема, сервис
LG LEDModel: 32LS562T
Chassis/Version: LD21B/LC21B
Panel: LC320EUN (SE)(M2)
LED backlight: 6920L-0001C 32 V12 TV Edge REV1.1
T-CON: 6870C-0401B
LED driver (backlight): 6917L-0080A PPW-LE32SE-O (A) REV0.5
PWM LED driver: SW5516
MOSFET LED driver: FDD850N10L
Power Supply (PSU): EAX64310001 (1.9) EAY62512401 LGP32M-12P PSLC-L115A
PWM Power: FAN7930B, ICE3BR4765JZ (Stb), L6599AD
MOSFET Power: TK6P60V
MainBoard: EAX64909901 (1.0) EBR75149818
IC MainBoard: LGE2111A-T8, NAND FLASH: h37U1G8F2BTR, SPI: W25Q80, EEPROM: 24C256, AUDIO: STA380BWE
Тuner: TDSN-G301D
Control: IR: LM35-55 Ver 2.2 MB32B00 1BF-3010B EBR74966702
Возможные неисправности
— Телевизор LG 32LS562T не включается вообще. Нет реакции на пульт и кнопки управления с передней панели. Индикаторные лампочки не горят и не мигают.
С подобными проявлениями в некоторых случаях неисправным оказывается модуль питания EAX64310001.
Необходимо замерить его выходные питающие напряжения, а в случае их отсутствия проверить исправность силовых ключей (TK6P60V) преобразователей и выпрямительных диодов на вероятность пробоя в полупроводниковых PN-переходах.При пробоях полупроводников во вторичных цепях, преобразователь обычно может аварийно работать в режиме короткого замыкания, а при КЗ в силовых элементах первичной цепи часто обрывается сетевой предохранитель.Силовые ключи Mos-Fet, применяемые в импульсных источниках питания, иногда выходят из строя по причине неисправности каких-либо других элементов, способных вывести его из работы в ключевом режиме, либо создать превышение максимально допустимых параметров ключа. Это могут быть элементы, питающие ШИМ-регулятор, частотозадающие или демпферные цепи, либо элементы отрицательной обратной связи в цепи стабилизации. ШИМ-контроллеры FAN7930B, ICE3BR4765JZ (Stb), L6599AD, при отсутствии видимых повреждений или откровенных КЗ между выводами, проверяются заменой на новые, либо заведомо исправные.
— Нет изображения, но звук есть, на пульт реагирует. Либо изображение появляется при включении и сразу пропадает
Обычно в таких случаях неисправность обнаруживается в узлах подсветки LED-панели.
Причиной тому может быть обрыв в цепи светодиодов, либо проблема в стабилизации их питания.При диагностике необходимо учитывать, что проверить обрыв в цепи линеек светодиодов, не разбирая панели, невозможно с помощью тестера или мультиметра. Чтобы открыть все PN-переходы, соединённые последовательно, потребуется напряжение порядка нескольких десятков вольт, а в идеальном варианте — источник тока. Вскрыв панель, можно проверить отдельно каждый светодиод. Обычно китайские мультиметры слегка засвечивают один 3-вольтовый LED, если подключить к нему щупы в прямом направлении. У сдвоенных 6-вольтовых показателем исправности LED-а может служить PN-переход его аварийного стабилитрона. В случае неисправности LED-а его стабилитрон будет либо оборван, либо пробит в К/З.
— Телевизор не включается, индикатор сигнализирует дежурный или рабочий режим, либо моргает.
Ремонт или диагностику материнской платы EAX64909901 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение).
Иногда требуют проверки или замены (если это необходимо) элементы платы MainBoard — LGE2111A-T8, NAND FLASH: h37U1G8F2BTR, SPI: W25Q80, EEPROM: 24C256, AUDIO: STA380BWE. В случаях использования процессора BGA его неисправность обычно выявляется методом локального прогрева.
Если нет приёма телевизионных каналов, но телевизор исправно работает от внешних устройств, в первую очередь необходимо проверить напряжение питания тюнера TDSN-G301D и обновить ПО. Импульсы обмена данными по шине I2C необходимо контролировать с помощью осциллографа.
Внимание пользователям! Самостоятельный ремонт телевизора LG 32LS562T без соответствующей квалификации и необходимого опыта может привести к его полной неремонтопригодности!

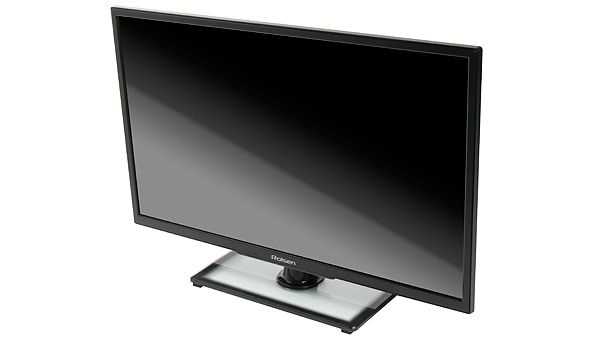

Как настроить телевизор Rolsen
Инструкция телевизора
Согласно инструкции по эксплуатации, телевизор Rolsen модели RL-32D1307T2C имеет следующие кнопки управления и порты подключения на корпусе:
1) Гнездо подключения головных наушников 2) Вход и выход SCART 3) Подключение звука от компьютера PC AUDIO 4) VGA видео вход подключения к компьютеру 5) Цифровой аудио выход COAXIAL
Подключение телевизора к внешним устройствам
Телевизор Ролсен может быть подключён к следующим внешним устройствам: Комнатная или уличная приёмная антенна, кабельное телевидение 75 Ом – антенный вход Видеомагнитофон, DVD – плеер, игровая приставка – композитное подключение, DVD – плеер, игровая приставка, Blue-Ray плеер – компонентное подключение DVD – плеер, игровая приставка, Blue-Ray плеер – HDMI подключение высокой чёткости Видеокамера, фотоаппарат, внешний жёсткий диск, флэш-карта – порт USB Внешняя аудиосистема может быть подключена через соединение Coaxial
Проверка качества сигнала и решение проблем с настройкой
Если вы наблюдаете явные помехи на картинке, проверьте качество сигнала, который поступает от антенны. Для этого нажмите несколько раз на клавишу Info на пульте. Посмотрите на показатели силы и интенсивности: если их значение ниже 60 – 70%, значит, с сигналом проблемы. Вам нужно изменить положение антенны и её направление. Для этого вам понадобится помощь: кто-то должен медленно перемещать антенну, а кто-то следить за качеством картинки (улучшается оно или ухудшается). Когда помехи исчезнут, зафиксируйте положение антенны.
Чтобы сигнал был стабильный, антенна должна быть направлена чётко на вышку
Если поймать нужное положение антенны не получается, скорее всего, вышка находится далеко от вас — отсюда и слабый сигнал. Обычно такая ситуация наблюдается вне города. В домах у городских жителей сигнал, как правило, ловится хорошо. В этом случае нужно приобрести дополнительно усилитель к антенне либо купить новую более мощную антенну. Также стоит расположить антенну как можно выше — если есть возможность, на самой крыше.
По возможности отыщите информацию в интернете касательно расположения вышек в вашем регионе, чтобы знать, куда направлять антенну.
Если с показателями в разделе Info всё в порядке (70% и выше), но помехи всё равно присутствуют, значит, проблема в приставке. Возможно, она неправильно настроена. Если вы изменяли какие-либо её параметры, верните заводские значения обратно либо выполните сброс настроек до фабричных, а затем снова запустите автоматический или ручной поиск каналов.
Сбросьте настройки приставки и проведите поиск каналов заново
Можно быть другая ситуация: приставка изначально нашла меньше 20 каналов или стала показывать меньше их количество спустя какое-то время после удачной настройки. Решения в этом случае такие же, как и при помехах: посмотреть на уровень сигнала, заново запустить поиск каналов, изменить положение антенны. Если проблема остаётся, нужно купить новую антенну или усилитель к старой и разместить её как можно выше.
Возможно также, что проблема в неисправности оборудования, если раньше всё было в порядке, а сейчас вдруг пропала часть каналов. О том, что приставка или антенна вышла из строя, может сказать наверняка только специалист, поэтому целесообразно будет вызвать мастера на дом для определения и устранения причин неисправности.
К ТВ-тюнеру подключается кабель антенны, а от приставки идёт уже кабель к телевизору (HDMI, «тюльпан» или коаксиальный кабель). Далее проводится настройка — сначала автоматическая, а затем ручная, если первая не дала результат. Если вы поймали не все каналы или они плохо показывают, измените положение антенны. При необходимости докупите к ней усилитель.
Уже больше 5 лет назад в нашей стране производится трансляция бесплатного цифрового эфирного телевидения. Территория, на которой возможен приём его сигналов, увеличивается с каждым днём. В ближайшие год-два планируется полностью прекратить вещание аналогового телевидения и перейти только на “цифру”.
Поэтому уже сейчас следует настроить свой телевизор на приём цифрового вещания. Правда здесь есть несколько нюансов: если у вас модель возрастом пару лет, то скорее всего в ней уже есть встроенный тв-тюнер DVB-T2 и тогда никаких трудностей при подключении не будет. В противном же случае потребуется покупка специального ресивера и здесь уже возникает закономерный вопрос о том, как настроить эту приставку на приём доступных цифровых каналов?
Ответ на него мы и дадим в рамках этой статьи. В дополнение к этому рассмотрим трудности, которые могут возникнуть в процессе как настройки, так и подключения оборудования и предложим варианты по их решению.
Подключение приставки
Если ваш телевизор Rolsen не поддерживает DVB-T2, необходимо дополнительное оборудование для просмотра цифровых телеканалов высокой четкости. Стоимость цифровой приставки около одной тысячи рублей. Цена зависит от дополнительных функций. Которые могут быть вам не нужны.
- Отключаем от питания устройства.
- Подключаем антенну к приставке.
- Берем кабель РСА тюльпаны которые шли в комплекте с приставкой и подключаем приставку и телевизор согласно светам.
- Желтый-видео, красный и белый-это звук.
- После этого на тв, включаем режим AV видео канал.
- Берем пульт от приставки.
- Производим поиск каналов.
